Возбудитель ПН-28,5 главного генератора тепловоза ТУ2
Возбудитель типа ПН-28,5 предназначен для возбуждения главного
генератора и представляет собой серийный генератор постоянного тока с
шунтовой и компаундной обмотками возбуждения, причем компаундная обмотка
отключена и в схеме возбуждения возбудителя не участвует. Возбудитель
(рис. 68) имеет четыре главных и четыре дополнительных полюса. Главный
полюс состоит из сердечника 2, набранного из листовой стали и
прикрепленного двумя болтами к остову 1, и двух катушек 3 и 4
соответственно с шунтовой и компаундной обмотками. Якорь возбудителя
состоит из вала 5, на котором насажен коллектор 6, и сердечника 7,
изготовленного из листовой стали; в пазах сердечника заложена обмотка 8.
Коллектор состоит из медных пластин, набранных над изолированной втулкой
9 и стянутых конусными шайбами 10, изолированными миканитовыми манжетами
11. Со стороны коллектора и со стороны привода вал якоря возбудителя
устанавливается на шариковые подшипники 12, расположенные в щитах 13,
которые в свою очередь крепятся к остову 1.
На внутренней части щита со стороны коллектора имеется траверса 14 с
четырьмя подвесками 15, на каждой из которых расположено по три
щеткодержателя со щетками 16. Вентиляция возбудителя осуществляется
осевым вентилятором, насаженным на вал возбудителя, причем воздух входит
в машину со стороны коллектора и выходит со стороны привода. Нормальным
направлением вращения возбудителя считается правое, т. е. по часовой
стрелке, если смотреть со стороны привода. Возбудитель имеет защитные
козырьки и сетки для предохранения от попадания внутрь машины
посторонних предметов, падающих сверху капель и защиты от случайного
прикосновения к токоведущим или вращающимся частям.

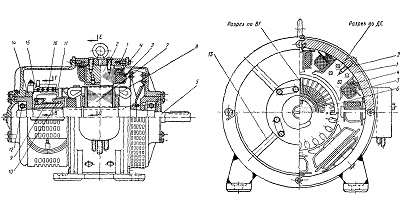

Рис. 68. Возбудитель типа ПН-28,5
