111.7. Песочная система тепловоза 2ТЭ116

111.7. Песочная система тепловоза 2ТЭ116

Для увеличения силы сцепления между колесами и рельсами, а следовательно, для реализации увеличенной силы тяги при трогании тепловоза с места и наборе скорости тепловоз оборудован песочной системой. Песок под колесные пары следует подавать и во время торможения для обеспечения более эффективного сцепления колес с рельсами. Автоматическая подача песка под колесные пары происходит после нажатия кнопки «Аварийный стоп» одновременно с режимом экстренного торможения поезда, подачей звукового сигнала и остановкой дизель-генератора.

Управляют подачей песка из кабины машиниста нажатием педали песочницы (на электрической схеме КН) или нажатием кнопки подачи песка (КПП). При нажатии кнопки подачи песка песок подается только под переднюю колесную пару тепловоза при условии, что тумблер «Управление тепловозом», устройство блокировки тормоза, автомат «Управление общее» находятся во включенном положении, ручка реверсора — в положении «Вперед», а штурвал контроллера — на позиции не ниже первой. При управлении подачей песка педалью песочницы достаточно, чтобы были включены автоматы «Управление общее» и устройство блокировки тормоза, а ручка реверсора находилась в одном из положений «Вперед» или «Назад». При нажатии кнопки подачи песка срабатывает только электропневматический вентиль 5 (рис. 62), который перепускает воздух из воздухопровода управления и обслуживания к воздухораспределителю 8. Воздухораспределитель, сработав, перепускает воздух из питательной магистрали через разобщительный кран 7 к форсункам 10 и 13. В эти же форсунки из передних бункеров 9 и 12 самотеком попадает песок, который уносится подведенным воздухом по трубопроводу под переднюю колесную пару.

При нажатии педали песочницы срабатывают электропневматические вентили 3 и 5 при ручке реверсора, установленной в положении «Вперед», и открывают доступ воздуху к воздухораспределителям песочниц из воздухопровода управления и обслуживания. Воздухораспределители песочниц подводят воздух из питательной магистрали к форсункам 10, 13, 17 и 23, из которых уносится песок под первую и четвертую колесные пары. В случае когда ручка реверсора установлена в положение «Назад», при нажатии песочницы, срабатывают электропневматические вентили 4 и 6 и подача песка происходит под третью и шестую колесные пары. После отпуска педали песочницы или кнопки подачи песка катушки электропневматических вентилей обесточиваются — прекращается подача воздуха из воздухопровода управления и обслуживания к воздухораспределителю песочницы, и трубопровод между воздухораспределителем и электропневматическим вентилем сообщается с атмосферой через атмосферное отверстие электропневматического вентиля. При отсутствии управляющего давления воздухораспределитель песочницы разобщает питательную магистраль с форсунками песочницы и подача песка под колесные пары прекращается. Так как трубы, подводящие песок под третью и четвертую колесные пары, имеют длинные горизонтальные участки, то для предотвращения возможности слеживания в них песка и образования пробок под углом в 30° к оси трубы в трех местах дополнительно подводится воздух, причем подвод воздуха перед наконечником задросселирован до диаметра
2,5 мм и в местах подвода к горизонтальному участку трубы — до 4 мм. Выходной диаметр металлического наконечника составляет 20 мм. Трубопровод песочной системы, размещенный на раме тепловоза, соединяется с трубопроводом, установленным на рамах тележек, резинотканевыми рукавами, так как рамы тележек имеют значительные перемещения относительно рамы тепловоза. Резинотканевые рукава надеваются на соединяемые наконечники труб и затягиваются Хомутиками. Резьбовые соединения с цилиндрической трубной резьбой ставятся на

подмотке из пеньки на железном или любом другом сурике. После сборки трубопровод испытывается на плотность рабочим давлением. Разобщительные краны 2 и 7 уел. 383сб-А служат для отключения трубопроводов песочной системы передней или задней тележек в случае возникновения такой необходимости.

В форсунки песочницы песок поступает самотеком из бункеров, сваренных из листовой стали и ужесточенных перегородками. Вместимость передних бункеров по 253 кг, а задних — по 250 кг. Задние бункера приварены к каркасу холодильной камеры, передние - к кабине машиниста. К донному листу каждого бункера приварены по дна штуцера, в них вворачиваются патрубки, соединяющие бункер с форсункой. К нижней части боковой стенки каждого бункера приварен фланец, к которому крепится восемью болтами крышка с прокладкой. Эти крышки открываются при очистке внутренних полостей бункеров. Для предотвращения попадания крупных включений в песочную систему в горловинах бункеров установлены стальные оцинкованные сетки. Для удобства заправки песком передних и задних бункеров предусмотрены подножки и поручня на задней и лобовой стенках тепловоза. При заправке передних бункеров необходимо освободить зацепление крышек от зацепления с вилками откидных замков и открыть крышки вверх к лобовому стеклу кабины машиниста. При экипировке задних бункеров необходимо отвернуть гайку откидного болта, вывести его из прорези языка и открыть крышку вниз. Затем необходимо откинуть на себя откидную крышку с желобом до упора. При экипировке следует обращать внимание на состояние сетки я правильность ее установки в горловине бункера. Перед закрытием крышки бункера песочницы проверить состояние уплотнения из резины, приклеенное к внутренней стороне крышки. Это уплотнение не допускает попадания в бункера атмосферных осадков.

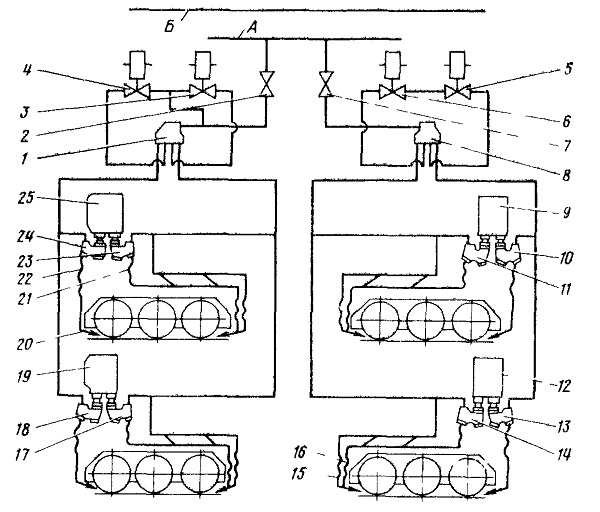

Рис, 62. Схема песочной системы:
1, 8 — воздухораспределителя песочницы, 2, 7— разобщительные краны; 3, 4, 5, 5 —электропневматические вентили; 9, 12 — передние песочные бункера; 10, 11, 13, 14, 17, 18, 23, 24 — форсунки песочницы; 15, 16, 21, 22 — шланги; 19, 25 — задние песочные бункера; 20 — наконечник; А — воздухопровод управления и обслуживания; В — питательная магистраль
