ТРАНСФОРМАТОРЫ ТЕПЛОВОЗА ТЭМ7

Трансформатор тока ТТ-ЗОУЗ тепловоза ТЭМ7

Основные технические данные трансформатора

Номинальный первичный ток (эффективный), А .........165

Номинальный вторичный ток (эффективный), А .........13

Частица питания, Гц........ 220

Сопротивление нагрузки (активное), Ом ..........4,5

Погрешность коэффициента трансформации, %, в диапазоне токов от 60 до 210 А ±3


(рис. 119, а) предназначен для коррекции тока в цепи возбуждения тягового генератора с целью улучшения динамических характеристик. Трансформатор состоит из Ш-образного сердечника 6, набранного из электротехнической стали, и катушки 1 с первичной и вторичной обмотками. Защита контактных зажимов осуществляется кожухом 2. Крепление трансформатора на тепловозе производится с помощью угольников 4. Принципиальная электрическая схема трансформатора приведена на рис. 119, б.

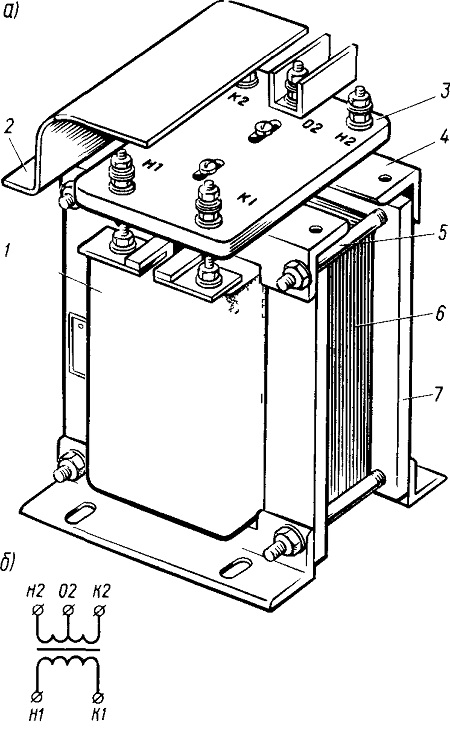

Рис 119 Трансформатор тока ТТ-ЗОУЗ а—устройство, 1—катушка, 2—кожух, 3—панель изоляционная, 4—угольник, 5—шпилька, 6— сердечник, 7—планка, б—принципиальная электрическая схема
