MG GS. Instruction - part 2

INSTRUMENTS AND CONTROLS

fuel", "Average Speed", "Trip 2" and "Current Journey"
).

Note: If a warning message is received while the trip
computer is in use, the trip display will be replaced
by the warning message.After a warning has been
given, if there are any static warnings then they are
displayed. From here the user can navigate back to
the trip computer using the UP/DOWN trip switch. If
no static warning exists then the display will revert to
that prior to the warning.

The following information will be displayed:

1 Digital Speed

2 Average Fuel

3 Fuel Consumption

4 Range to Empty

5 Average Speed

6 Trip 2

7 Current Journey

8 Last Journey

Digital Speed

Displays the current vehicle speed.

Average Fuel

Average fuel consumption is calculated by dividing the
amount of fuel used by the distance travelled since last
reset. The consumption value can be reset at any time to
begin calculating new consumption values for a particular
journey or driving conditions.

Note: Average fuel consumption is related to driving
habits, road condition, load, tyre pressure, the quality
of oil, etc.

Fuel Consumption

This function is automatic and indicates the instantaneous
fuel consumption.

Range to Empty

This function is automatic and displays the remaining
distance you can travel before the fuel gauge reads empty.
The distance will change when the vehicle is refuelled.

17

1

INSTRUMENTS AND CONTROLS

The ‘range to empty’ calculation is based on a combination
of current driving style and the fuel consumption recorded
by the computer during the previous few minutes.

Average Speed

Displays the average vehicle speed. Long press the trip
computer button at the end of the lever to reset average
speed.

Trip 2

Displays the driven distance since the last reset. Long press
the trip computer button at the end of the lever to reset
trip 2.

Current Journey

Displays the duration, accumulated fuel consumption and
distance of current trip since the last journey. Long press
the trip computer button at the end of the lever to reset
current trip.

Last Journey

Displays the duration, accumulated fuel consumption and
distance of previous journey.

It can be reset through

"Function Reset" in main menu.

Next Service

When the ignition is switched to position II, the vehicle
information display will show the estimated date of the next
service and the distance remaining until service is required.
This is displayed for 3 seconds. Whichever is sooner, the
relevant maintenance should be carried out by, and interval
announcement reset by, an MG Authorised Repairer.

Note: Because the service interval display reduces in
increments of 25 miles, it is possible to undertake a
short journey without triggering any movement from
the display.

Note: If a service is not carried out (or the display
is not reset by an MG Authorised Repairer after
servicing) after the distance display shows 0, the
distance indicator, having reached zero, will remain at
0 until it is reset.

18

INSTRUMENTS AND CONTROLS

Menu

Press the trip computer button at the end of the
indicator/main beam stalk to enter "Menu" interface.

Rotate the overturn wheel up or down to select the
required menu option. Press the trip computer button to
enter the sub-menu of this menu option, or execute the
function of this menu option after the option is highlighted.

"Menu" provides the following options:

• Esc

• Speed Threshold

• Next Service

• Functions Reset

• TPMS Reset

*

• Display Setting

Speed Threshold

This menu displays the current vehicle speed setting value
and

+

, - symbols. Rotate the overturn wheel up or down to

modify the setting speed as required, set the speed range to
20 - 140 mph, and adjust it in the increment of increments
of 5 mph or 5 km/h.

After the overspeed alarm is set, if the vehicle speed
exceeds the set speed, the message centre displays

Slow

Down

accompanied with an audible alarm to alert the

driver.

The overspeed can be set to

Off

. The default setting for

the overspeed alarm is off.

Next Service

*

Shows the estimated date and distance remaining before
the next service .

Select

Reset

to reset the maintenance message, long

press the trip computer button at the end of the lever
until the driving distance displayed in the message centre
is reset to the initial value.

Function Reset

Reset

Trip 1, Trip 2, Average Fuel, Average

Speed, Current Journey, Last Journey

. To reset

all trip computer messages, select

All

and press the trip

computer button at the end of the lever.

19

1

INSTRUMENTS AND CONTROLS

TPMS Reset

*

Select

TPMS Reset

menu, and press the trip computer

button at the end of the lever to initialize the system.
If successful, the message centre will display

TPMS

Reset OK

. If unsuccessful, the message centre will

display

TPMS Reset Fail

, consult your MG Authorised

Repairer.

Note: TPMS will need to be reset every time the tyres
are replaced or the pressures are changed.

Note: The TPMS reset menu will only be available
when the car is stationary, with the parking brake
applied and ignition in position II.

Display Setting

Some vehicle functions can be set in this menu, including

Units

,

Trip Computer

,

Illumination Colour

,

Illumination Level

.

Units

Set the units of fuel consumption and distance.

Consumption

Select either

L/100 km, km/L, mpg (US)

or

mpg

(UK)

.

Distance

Select

Miles

or

km

.

Trip Computer

Select

Default Mode

or

Function Selection

.

Default Mode

Select

Blank

or

History

.

Function Selection

Select

Digital

Speed

,

Average

Fuel

,

Instantaneous Fuel

,

Range to Empty

,

Average

Speed

,

Trip 2

,

Current Journey

and

Last

Journey

.

Illumination Colour

Set the illumination color of instrument pack. Select

Red

,

White

or

Sport Mode

as required.

20

INSTRUMENTS AND CONTROLS

Illumination Level

Displays the current backlight brightness and

+

,

-

symbols.

Rotate the overturn wheel up or down to adjust backlight
brightness. There are 3 brightness levels in total.

21

1

INSTRUMENTS AND CONTROLS

Warning Lights and Indicators

MPH

3

0

0

60

90

150

180

210

120

OFF

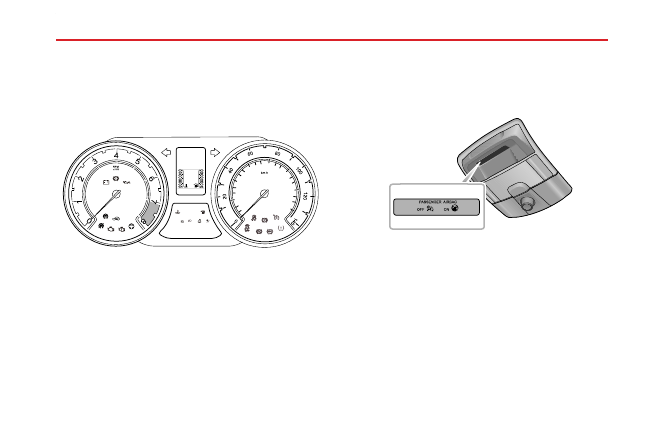

Warning lights and indicators are mostly located below the
tachometer, speedometer and message centre.

Front passenger airbag ON/OFF indicator lamps are
located on the auxiliary display module, located on the
front interior lamp and reading lamp.

22

INSTRUMENTS AND CONTROLS

Main Beam Indicator - Blue

With the ignition switch in position II, this lamp

illuminates to conduct a system self-check and extinguishes
upon the completion.

With the headlamp high beams

turned on, this lamp illuminates, and the message centre
displays

Main Beam On

.

Note: After high beam is activated for more than 2
seconds, the message centre will display

Main Beam

On

.

Dipped Beam Off - Yellow

O F F

With the ignition switch in position II, this lamp

illuminates to conduct a system self-check and extinguishes
upon the completion. If this lamp does not extinguish or
illuminates during driving, it indicates to the driver that the
dipped beam lamps are switched off and that it is necessary
to turn them on.

The indicator flashes first and then

remains on after 90 seconds or until the driver switches
the dipped beam lamps on.

Direction Indicators - Green

With the ignition switch in position II, this lamp

illuminates to conduct a system self-check and extinguishes
upon the completion. The left and right direction indicator
lamps are indicated by directional arrows, which are
located at the top of the instrument pack.

When the

turning signal lamp flashes, the direction indicator lamp on
the corresponding side also flashes. If the hazard warning
lamps are operated, both direction indicator lamps will
flash together. If either direction indicator lamp in the
instrument pack flashes very rapidly, it indicates the turning
signal lamp on the corresponding side has failure.

Note: Failure of a side repeater lamp will have no
effect on the flash frequency of direction indicator
lamp.

Airbag Warning - Red

With the ignition switch in position II, this lamp

illuminates to conduct a system self-check and extinguishes

23

1

INSTRUMENTS AND CONTROLS

upon the completion. If this lamp does not extinguish or
illuminates during driving, it indicates a SRS fault or seat belt
pre-tensioner fault has been detected. After the vehicle
is started, the message centre will display

Airbag Fault

and issue an acoustic warning. Seek an MG Authorised
Repairer urgently. An SRS fault may mean that components
may not be deployed in the event of an accident.

If the lamp fails, the message centre will display

Airbag

Lamp Fail

.

Seat Belt Unfastened Warning - Red

With the ignition switch in position II, this lamp

illuminates to conduct a system self-check and extinguishes
upon the completion. If this lamp does not extinguish,
it indicates that the seat belt for an occupied front seat
remains unfastened.

When the vehicle speed exceeds 10 mph, 15 km/h and the
seat belt for an occupied front seat remains unfastened, this
lamp flashes accompanied with an audible warning. The

message centre displays

Fasten Seat Belt

or

Fasten

Passenger Seat Belt

.

Cruise Control - Green/Yellow

With the ignition switch in position II, this lamp

illuminates green first and then changes into yellow to
conduct a system self-check. If the cruise master switch
is switched on, but no speed is set this lamp illuminates
green. The message centre displays

Cruise Control

Standby

.

When the cruise control system operates, this lamp
illuminates yellow, indicating the cruise control system is
activated. The message centre displays

Cruise Set xxx

km/h

or

Cruise Set xxx MPH

(xxx indicates set

speed).

If a failure in the cruise control system is detected, when
the green indicator extinguishes, the yellow indicator
flashes three times, and the message centre displays

Cruise Control Fail

accompanied with an audible

warning. Seek an MG Authorised Repairer urgently

24

INSTRUMENTS AND CONTROLS

Low Oil Pressure Warning - Red

With the ignition switch in position II, the

lamp illuminates to conduct a system self-check and
extinguishes after the vehicle is started.

If the light

remains on (accompanied by the message

Low Oil

Pressure

), or illuminates continuously when driving,

serious engine damage could occur; stop the vehicle as
soon as safety permits and

SWITCH OFF THE

ENGINE IMMEDIATELY

. Check the oil level. Seek

an MG Authorised Repairer urgently.

Alternator Malfunction Warning - Red

With the ignition switch in position II, the lamp

illuminates to conduct a system self-check and extinguishes
after the vehicle is started If this lamp does not extinguish
after the car is started or illuminates during driving, the
message centre displays

Alternator Fail

. Seek an MG

Authorised Repairer urgently.

If a severely low battery condition occurs, the system will
limit or turn off some electrical devices, in this case, the
message centre displays

Power Low: Features May

be Limited

or

Power Low: Features May Be Off

accompanied with an audible warning.

Tyre Pressure Monitoring System (TPMS)

Warning - Yellow

*

With the ignition switch in position II, this lamp

illuminates to conduct a system self-check and extinguishes
upon the completion. If this lamp does not extinguish or
illuminates during driving, it indicates a tyre pressure is low,
and the message centre displays

Low Tyre Pressure

, in

this case, please check your tyre pressures.

If this lamp flashes and then remains ON for 90 seconds,
it indicates the system has a failure, the message centre
displays

TPMS Fail

. Seek an MG Authorised Repairer

urgently.

25

1

INSTRUMENTS AND CONTROLS

Stability

Control

System/Traction

Control

Operation and Fault Warning - Yellow

With the ignition switch in position II, this lamp

illuminates to conduct a system self-check and extinguishes
upon the completion. If this lamp does not extinguish
or illuminates during driving, it indicates the system has a
failure. After the vehicle is started, the message centre will
display

Stability Control Fail

or

Traction Control

Fail

accompanied with an audible warning. Please seek an

MG Authorised Repairer urgently.

If this lamp flashes during driving, it indicates the system is
operating to assist the driver.

Dynamic

Stability

Control/Traction

OFF

Warning - Yellow

O F F

With the ignition switch in position II, this

lamp illuminates to conduct a system self-check and
extinguishes upon the completion. If the dynamic stability
control/traction control system is switched off instructionly,

this warning lamp will illuminate.

After the vehicle

is started, the message centre will display

Stability

Control Off

or

Traction Control Off

accompanied

with an audible warning.

ABS Warning - Yellow

A B S

With the ignition switch in position II, this lamp

illuminates to conduct a system self-check and extinguishes
upon the completion. If this lamp does not extinguish after
the car is started, the message centre displays

ABS Fail

accompanied with an audible warning. Please seek an MG
Authorised Repairer urgently.

If an ABS failure occurs while driving, ABS operation will be
suspended, but normal braking will still be available. Please
seek an MG Authorised Repairer urgently.

Brake System Warning - Red

With the ignition switch in position II, this lamp

illuminates to conduct a system self-check and extinguishes

26

INSTRUMENTS AND CONTROLS

upon the completion. If this lamp does not extinguish or
illuminates during driving, it indicates a failure with the
braking system such as brake fluid loss or electronic brake
force distribution failure.

The message centre displays

Brake Fail

.

Check brake fluid level (refer to "Check and Refill Brake
Fluid" under the "Service and Maintenance" section). If the
lamp remains on, stop the car as soon as safety permits and
seek an MG Authorised Repairer urgently.

Check Engine/Drive by Wire Warning - Yellow

The indicator lamp is used to indicate any

failure detected by the engine management system which
seriously affects the engine performance and emissions.
With the ignition switch in position II, this lamp illuminates
to conduct a system self-check and extinguishes upon the
completion.

This lamp will illuminate if an engine fault occurs that will
effect engine performance during driving, and the message

centre displays

Check Engine

.

Please seek an MG

Authorised Repairer urgently.

Engine Emissions Malfunction Warning - Yellow

The indicator lamp is used to indicate any

engine failure which will affect the engine performance
and emissions.

With the ignition switch in position II,

the lamp illuminates to conduct a system self-check and
extinguishes after the car is started.

This lamp will illuminate if an engine fault occurs that will
effect engine performance and emissions during driving,
and the message centre displays

Engine Fault

. Seek an

MG Authorised Repairer urgently.

Engine Coolant Temperature Warning - Red

With the ignition switch in position II, this

lamp illuminates to conduct a system self-check and
extinguishes upon the completion.

If this lamp does

not extinguish or illuminates during driving, the message

27

1

INSTRUMENTS AND CONTROLS

centre displays

Engine Temp High

to inform the

driver that the engine coolant temperature is high. If the
coolant temperature continues to increase, this lamp will
flash, accompanied with a repeated audible warning. High
engine coolant temperature could result in severe damage.
Stop the vehicle and switch off the engine as soon as
safety permits and seek an MG Authorised Repairer at the
earliest opportunity.

Electric

Power

Assisted

Steering

(EPS)/

Steering

Angle

Sensor

(SAS)

Warning

-

Red/Yellow

The warning lamp is used to indicate electric

power steering failure or steering angle sensor failure.
With the ignition switch in position II, this lamp illuminates
yellow first, then changes into red, and extinguishes after
a system self-check.

If this lamp illuminates yellow, it indicates the electric
power assisted steering system has a general failure and the
performance will be reduced. After the car is started, the

message centre displays

Steering Power Reduced

accompanied with an audible warning. As soon as safety
permits, stop the car, switch off the engine and restart.
If the lamp remains illuminated seek an MG Authorised
Repairer urgently.

If this lamp flashes red, it indicates the electric power
steering system has a serious fault. After the car is started,
the message centre displays

Power Steering Fault

accompanied with an audible warning. Please seek an MG
Authorised Repairer urgently.

If this lamp illuminates red, it indicates the steering angle
sensor has a fault or is not calibrated. After the car is
started, the message centre displays

SAS Fault

or

SAS

Uncalibrated See Handbook

accompanied with an

audible warning. Please seek an MG Authorised Repairer
urgently.

Engine Immobiliser System Warning - Red

With the ignition switch in position II, this lamp

illuminates to conduct a system self-check and extinguishes

28

INSTRUMENTS AND CONTROLS

upon the completion. If the engine immobiliser system
verification fails and the engine does not start, the warning
lamp will remain on, and the message centre displays

Invalid key

.

If the key battery is low, the lamp flashes and the message
centre displays

Key Battery Low

.

If the alarm has been triggered, when the door is opened,
the lamp will flash,

Alarm Triggered

will be displayed

in the message centre accompanied by an audible warning.

Electronic

Parking

Brake

(EPB)

System

Malfunction Warning - Yellow

With the ignition switch in position II, this lamp

illuminates to conduct a system self-check and extinguishes
upon the completion. If electronic parking brake system
failure is detected or the system is under diagnosis, the
indicator lamp will illuminate accompanied with audible
warning.

Stop/Start

Energy

Saving

System

Status

Indicator - Green

With the ignition switch in position II, this

lamp illuminates to conduct a system self-check and
extinguishes upon the completion.

If the Stop - Start

energy saving system is activated, this lamp illuminates
to inform the driver that the engine is controlled by the
Stop - Start energy saving system, and the message centre
displays

Stop Start Active.

When the Stop - Start

energy-saving system is currently unavailable, this lamp
flashes three times and then extinguishes.

Stop/Start Energy Saving System Malfunction

Warning - Yellow

This lamp is used to indicate a fault with the

Stop - Start Energy Saving System. With the ignition switch
in position II, this lamp illuminates to conduct a system
self-check and extinguishes upon the completion. If this
lamp does not extinguish or illuminates during driving, the

29

1

INSTRUMENTS AND CONTROLS

message centre displays

Stop Start Fault

accompanied

with an audible warning.

Low Fuel Warning Lamp - Yellow

With the ignition switch in position II, this lamp

illuminates to conduct a system self-check and extinguishes
upon the completion. The warning lamp illuminates when
the fuel remaining in the fuel tank is low, and the message
centre displays

Low Fuel

accompanied with an audible

warning.

If possible, please refuel before the low fuel

warning lamp illuminates.

If the fuel level continues to fall, this lamp flashes, and the
message centre displays

Low Fuel

accompanied with an

audible warning. When fuel is added to the tank and the
fuel level rises above the alert limit, this lamp extinguishes.
If it does not extinguish, seek an MG Authorised Repairer
urgently.

Note: When driving on steep or rough roads while the
fuel level is low, the warning lamp may illuminate.

If the instrument pack fails to receive signals from the fuel
sensor, this lamp flashes, and the message centre displays

Fuel Sensor Fail

accompanied with an audible warning.

Seek an MG Authorised Repairer urgently.

Electronic Parking Brake (EPB)/ Automatic

Parking Status Indicator - Red/Green

P

With the ignition switch in position II, this lamp

illuminates green first and then changes into red to conduct
a system self-check. After the system self-check, if the
lamp illuminates red, it indicates the electronic parking
brake is enabled. If this lamp flashes red, it indicates the
electronic parking brake clamping force is inadaquate, or
the electronic parking brake is in the process of dynamic
braking.

When the automatic parking system is operating to assist
the driver, this lamp illuminates green.

30

INSTRUMENTS AND CONTROLS

Front Passenger Airbag Off Indicator - Yellow

The indicator is located in the auxiliary display

module, it is used to indicate the front passenger airbag
is Off. If the front passenger airbag is Off, this indicator
will remain on until the airbag is enabled. After the front
passenger airbag is enabled, this indicator will be disabled.

Front Passenger Airbag On Indicator - Yellow

The indicator is located in the auxiliary display

module, which is used to indicate the front passenger
airbag is enabled. If the front passenger airbag is enabled,
this indicator will illuminate for one minute after the
ignition is switched on, it will then extinguish. After the
front passenger airbag is disabled, this indicator will be
disabled.

31

1

INSTRUMENTS AND CONTROLS

Lights and Switches

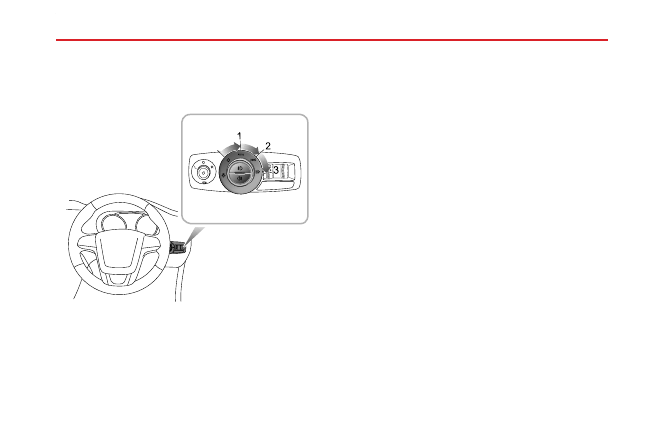

Master Light Switch

1

2

3

3

1 AUTO Lamp

2 Side Lamp/Tail Lamp/Illumination

3 Headlamp

AUTO Lamp

With the ignition switch in position ACC, rotate the master
lighting switch to position 1. The AUTO lighting system
will automatically switch the side lamps, tail lamps and
instrument pack backlights on and off according to the
intensity of current ambient light.

With the ignition switch in position II, rotate the master
lighting switch to position 1. The AUTO lighting system will
automatically switch the side lamps, tail lamps, instrument
pack backlights and dipped beam headlamps on and off
according to the intensity of current ambient light.

With the master lighting switch in position 1 and lighting
on, the symbols on the switch illuminate green.

Note: This function uses a light sensor that monitors
exterior ambient light levels.

It is fitted above the

instrument panel near the windshield. DO NOT mask
or cover this area. Failure to adhere to this may result
in dipped headlamps operating when not necessary.

32
