Brilliance M2 Junjie. Инструкция по ремонту - часть 35

КУЗОВ

 - Двери

42-26

Методика №6

После полного поднятия стекла оно автоматически опус-
кается.

Возможная причина

Когда стекло находится в пределах 15 мм от полностью закрытого положения, вы-
ключается концевой выключатель для предотвращения опускания стекла. Однако
вышеуказанная проблема может появиться при неисправности концевого выключа-
теля в электронном блоке управления электродвигателем стеклоподъемника.

•

  Неисправность электронного блока управления

электродвигателем стеклоподъемника

Методика №7

Не работает блокировка замков ни на одной двери.

Возможная причина

Причиной может являться неисправность цепи питания электронного блока управле-
ния ETACS или цепи “массы”.

•

  Неисправность электронного блока управления

ETACS

•

  Неисправность жгута проводов или разъема

Регулировка положения концевого выключателя
(См. стр. 42-40).

Проверьте наличие признака неисправности.

NG

Замените электронный блок управления электродвигателем
стеклоподъемника.

Проверьте разъемы

C-142, C-144.

Измерьте напряжение на разъеме
С-142.

•

  Снимите электронный блок управ-

ления ETACS и измерьте напряже-
ние со стороны блока предохрани-
телей.

•

  Напряжение между выводом 16 и

«массой»

Норма: Напряжение бортсети

Проверьте разъемы

C-142, C-144

Проверьте наличие признака неис-

правности.

OK

NG

Отремонтируйте

NG

OK

Проверьте жгут проводов между плавкой
вставкой №1 и блоком предохранителей,

и отремонтируйте при необходимости.

NG

Проверьте жгут проводов между
электронным блоком управления и
«массой».

Замените электронный блок управ-
ления ETACS.

OK

NG

Отремонтируйте

NG

OK

Проверьте наличие признака неис-
правности.

NG

Отремонтируйте

КУЗОВ

 - Двери

42-27

Методика №8

При отпирании дверей (кроме двери водителя), они опять
запираются, когда ключ возвращается в нейтральное по-
ложение; или двери не запираются и не отпираются при
нажатой кнопке блокировки замка двери водителя или
при повороте личинки замка двери водителя

Возможная причина

Причиной может являться неисправность выключателя привода замка двери, элек-
тронного блока управления ETACS или жгута проводов или разъема.

•

  Неисправность привода замка передней двери (со

стороны водителя)

•

  Неисправность электронного блока управления

ETACS

•

  Неисправность жгута проводов или разъема

Методика №9

Некоторые двери не отпираются и не запираются.

Возможная причина

Причиной может являться неисправность привода замка двери, привода замка зад-
ней двери, жгута проводов или разъема.

•

  Неисправность привода замка двери

•

  Неисправность привода замка задней двери

•

  Неисправность жгута проводов или разъема

Замените электронный блок управле-

ния ETACS.

Проверка сигнала на приборе MUT-II
Сигнал на входе выключателя приво-
да замка передней двери (со стороны
водителя)

Норма:  Зуммер MUT-II звучит один
раз, когда привод замка передней
двери движется из положения
заблокировано, в положение
разблокировано, или из положения
разблокировано, в положение

заблокировано.

Проверьте разъемы

F-17, C-120, C-138.

Проверьте наличие признака неис-

правности.

OK

NG

Отремонтируйте

NG

OK

Проверьте жгут проводов между приводом
замка передней двери (со стороны води-
теля) и электронным блоком управления
ETACS, между приводом замка передней
двери и «массой», и отремонтируйте при
необходимости.

NG

Проверьте привод замка передней
двери (сторона водителя) стр. 42-42

OK

NG

Отремонтируйте

Проверьте разъемы
<Передняя левая> F-17, C-120, C-138
<Передняя правая> F-08, C-124, C-138
<Задняя левая> F-14, Е-17, C-119, C-138
<Задняя правая> F-12, Е-10, C-123, C-138

<Задняя дверь> G-30, G-29, C-138

Проверьте жгут проводов между электронным блоком управления
ETACS и приводом замка двери, которая не работает, и отремонти-

руйте при необходимости.

Проверьте наличие признака неисправности.

OK

NG

Проверьте привод замка двери, которая не работает.

OK

NG

NG

Отремонтируйте

Отремонтируйте

КУЗОВ

 - Двери

42-28

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТО-
МОБИЛЕ

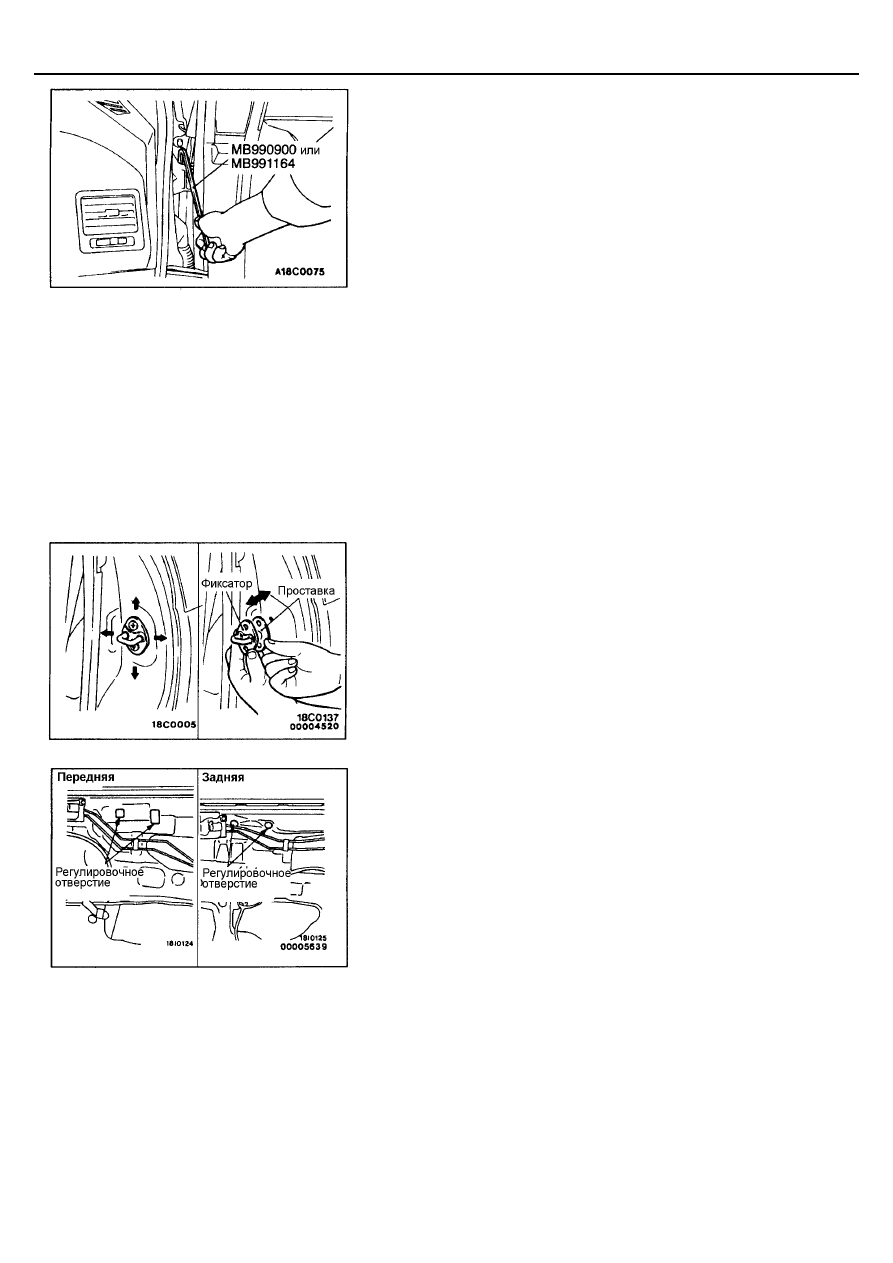

РЕГУЛИРОВКА УСТАНОВКИ ДВЕРИ

1.

Если зазор между дверью и кузовом неравномерен, то приклейте за-
щитную ленту на поверхность прилегания двери и поверхности вокруг
петли двери на кузове. Затем при помощи специального инструмента
ослабьте болты крепления петли двери к кузову и отрегулируйте за-
зор между дверью и кузовом.

2.

Если закрытая дверь не находится заподлицо с поверхностью кузова,
используя специальный инструмент, отрегулируйте ее положение пу-
тем ослабления болтов крепления петли двери к кузову.
Внимание:
Не прилагайте усилие больше 98 Н

⋅⋅⋅⋅

м к специальному инструмен-

ту (МВ991164).

3.

Если открывание и закрывание двери затруднено, отрегулируйте за-
цепление фиксатора и замка двери (в продольном направлении) до-
бавляя проставки под фиксатор и перемещая фиксатор вверх и вниз
или влево вправо.

РЕГУЛИРОВКА СТЕКЛА ДВЕРИ

Проверьте надежность перемещения стекла вдоль направляющего желоб-
ка стекла, когда стекло двери полностью поднято и полностью опущено.
Если стекло перемещается неправильно, отрегулируйте его следующим
образом.
1.

Снимите отделку двери и водонепроницаемую пленку (См. стр. 42-33).

2.

Ослабьте затяжку крепежного винта через регулировочное отверстие
при полностью закрытом стекле двери, и слегка опустите стекло две-
ри.

3.

Снова полностью закройте стекло двери, и крепко затяните крепеж-
ный винт стекла двери через регулировочное отверстие.

КУЗОВ

 - Двери

42-29

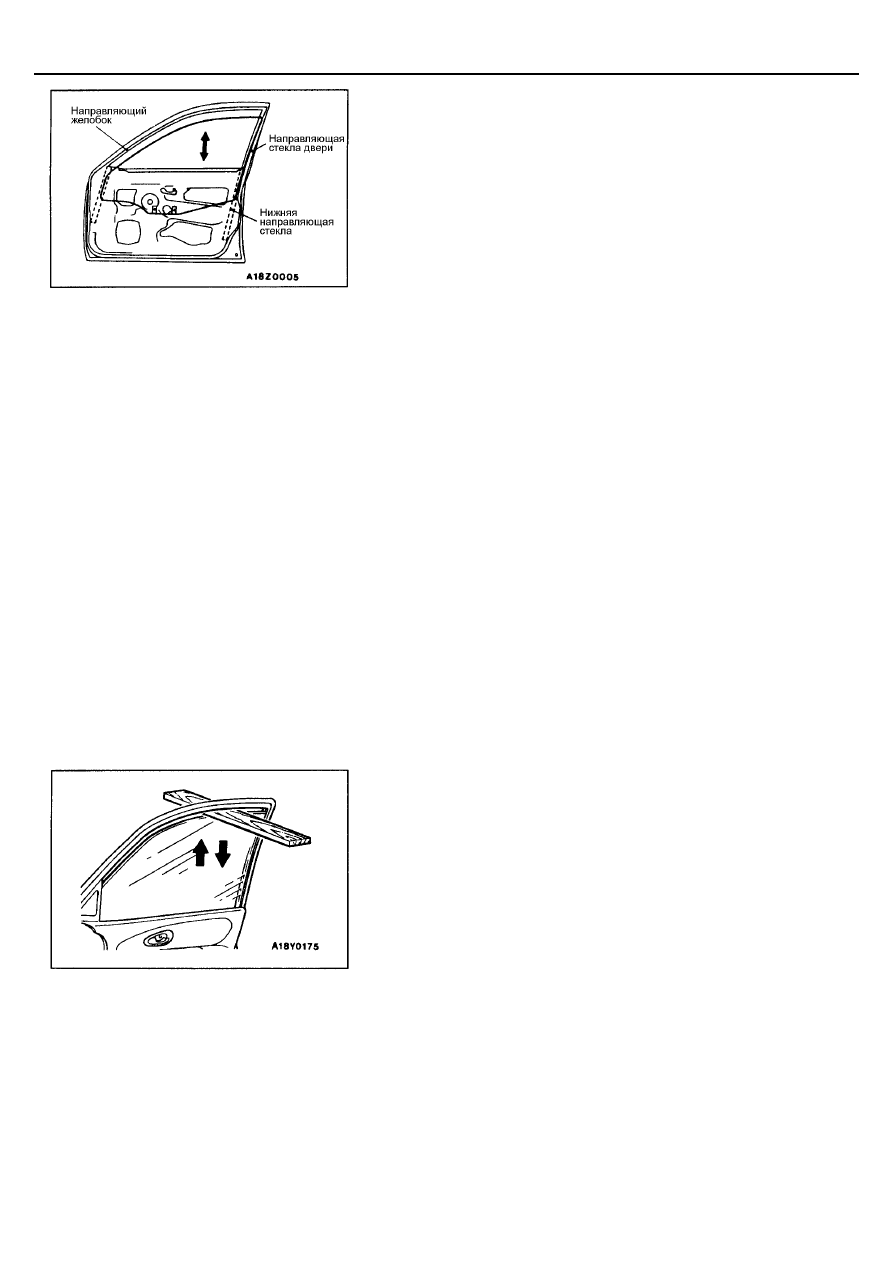

РЕГУЛИРОВКА И ЗАМЕНА СТЕКЛОПОДЪЕМ-
НИКОВ ПРИ НЕИСПРАВНОСТИ

Если стекло двери автоматически начинает перемещаться вниз при его
поднятии, проведите следующие процедуры регулировки или замены.
1.

Снимите отделку двери и водонепроницаемую пленку
(См. стр. 42-33).

2.

Снимите ручку стеклоподъемника стекла в сборе со стекла двери, и
затем поднимите и опустите стекло двери рукой для проверки рабоче-
го усилия.
ПРИМЕЧАНИЕ:
Вставьте подушку или аналогичный предмет для предотвращения по-
вреждения стекла при его случайном падении.

3.

Если стекло двери не перемещается плавно вверх и вниз, проверьте
или отремонтируйте следующие детали.

•



Проверьте правильность установки направляющего желобка.

•



Устраните перекручивание направляющей двери.

•



Проверьте правильность установки нижней направляющей или
центральной направляющей.

ПРИМЕЧАНИЕ
Нижняя направляющая стекла обычно не регулируется, однако име-
ется возможность слегка отодвинуть ее наружу в пределах допуска
изготовителя при повторной установке.

4.

Если ремонт или регулировка невозможны, замените дверь в сборе.

ПРОВЕРКА ПРЕДОХРАНИТЕЛЬНОГО МЕХА-
НИЗМА СТЕКЛОПОДЪЕМНИКА

1.

Поместите деревянный брусок толщиной примерно 10 мм как показа-
но на рисунке, и затем поднимите стекло двери.

2.

Проверьте, чтобы при зажатии бруска стекло опускалось на расстоя-
ние примерно 150 мм. Если это не происходит, см. раздел “Поиск не-
исправностей” (стр. 42-25).

КУЗОВ

 - Двери

42-30

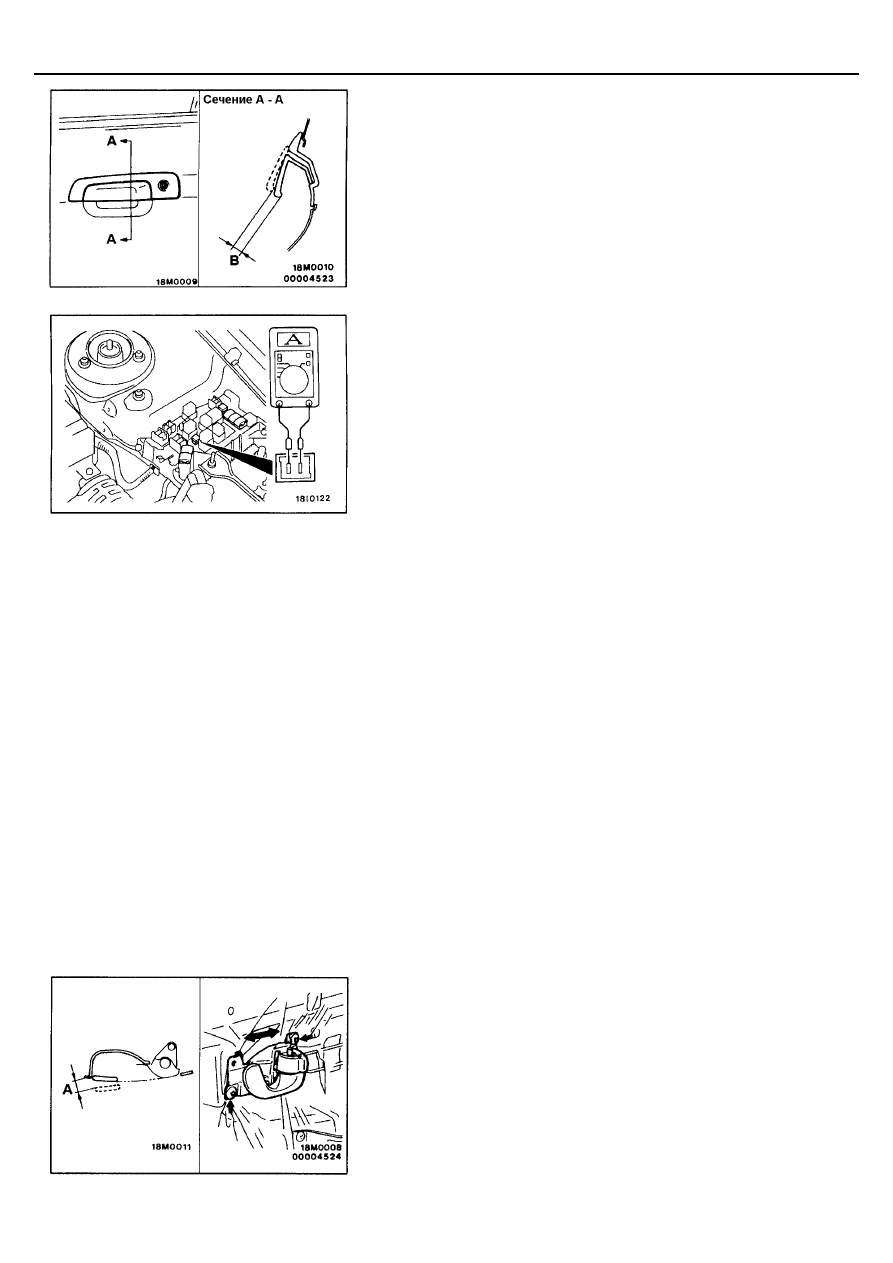

ПРОВЕРКА ХОДА НАРУЖНОЙ РУЧКИ ДВЕРИ

1.

Проверьте, что ход наружной ручки двери находится в допустимых
пределах.
Номинальное значение (В):

Передняя дверь: 3,7 мм или больше
Задняя дверь: 2,4 мм или больше

2.

Если ход наружной ручки двери не находится в допустимых пределах,
проверьте наружную ручку двери или замок двери в сборе. Замените
при необходимости.

ПРОВЕРКА ТОКА В ЦЕПИ ПРИВОДА
СТЕКЛОПОДЪЕМНИКА

1.

Снимите предохранитель цепи электропривода стеклоподъемника и
подсоедините тестер как показано на рисунке.

2.

При нажатии переключателя стеклоподъемника в положение "UP"
(Вверх) максимальный ток идет в период времени между началом за-
крывания стекла и его полным закрытием. Поэтому необходимо изме-
рить величину тока в диапазоне между этими двумя положениями.
Номинальное значение:

5

±±±±

 1 А (для напряжения 14 – 15 В при 25

°°°°

С)

3.

Если рабочая сила тока не соответствует номинальному значению,
см. раздел “Поиск неисправности” (стр. 42-25).

ПРОВЕРКА ПРЕРЫВАТЕЛЯ ЦЕПИ (ВСТРО-
ЕННОГО В ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛО-
ПОДЪЕМНИКА)

1.

Нажмите переключатель стеклоподъемника в положение "UP"
(Вверх), полностью закройте стекло и продолжайте удерживать пере-
ключатель в данном положении течение 10 секунд.

2.

Отпустите переключатель, и немедленно нажмите его в положение
"DOWN" (Вниз). Прерыватель цепи считается исправным, если стекло
начинает движение вниз в пределах 60 секунд.

ПРОВЕРКА И РЕГУЛИРОВКА ХОДА ВНУТ-
РЕННЕЙ РУЧКИ ДВЕРИ

1.

Проверьте, что ход внутренней ручки двери находится в допустимых
пределах.
Номинальное значение (А): 5,3 мм или больше

2.

Если ход внутренней ручки двери не находится в допустимых преде-
лах, снимите обивку двери (См. стр. 42-33).

3.

Ослабьте затяжку крепежных винтов внутренней ручки, и затем пере-
местите внутреннюю ручку назад и вперед для регулировки хода.

КУЗОВ

 - Двери

42-31

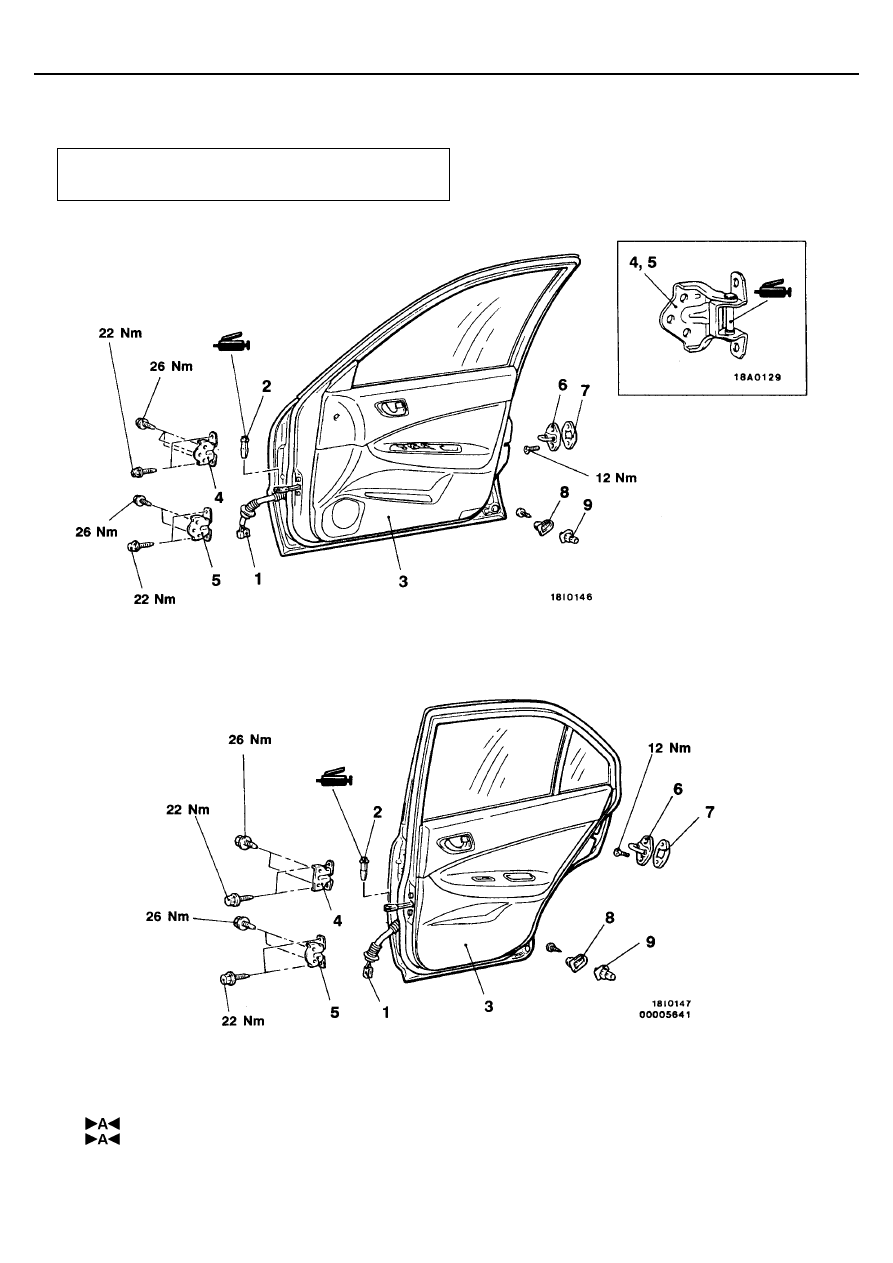

ДВЕРЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Заключительные операции
Регулировка установки двери (См. стр. 42-28).

Передняя дверь

Задняя дверь

Последовательность снятия двери в сбо-
ре
1. Разъем жгута проводов
2. Разрезной штифт
3. Дверь в сборе
4. Верхняя петля двери
5. Нижняя петля двери

Последовательность снятия фиксатора
6. Фиксатор
7. Проставка фиксатора

Последовательность снятия концевого вы-
ключателя двери
8. Крышка концевого выключателя двери
9. Концевой выключатель двери

КУЗОВ

 - Двери

42-32

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

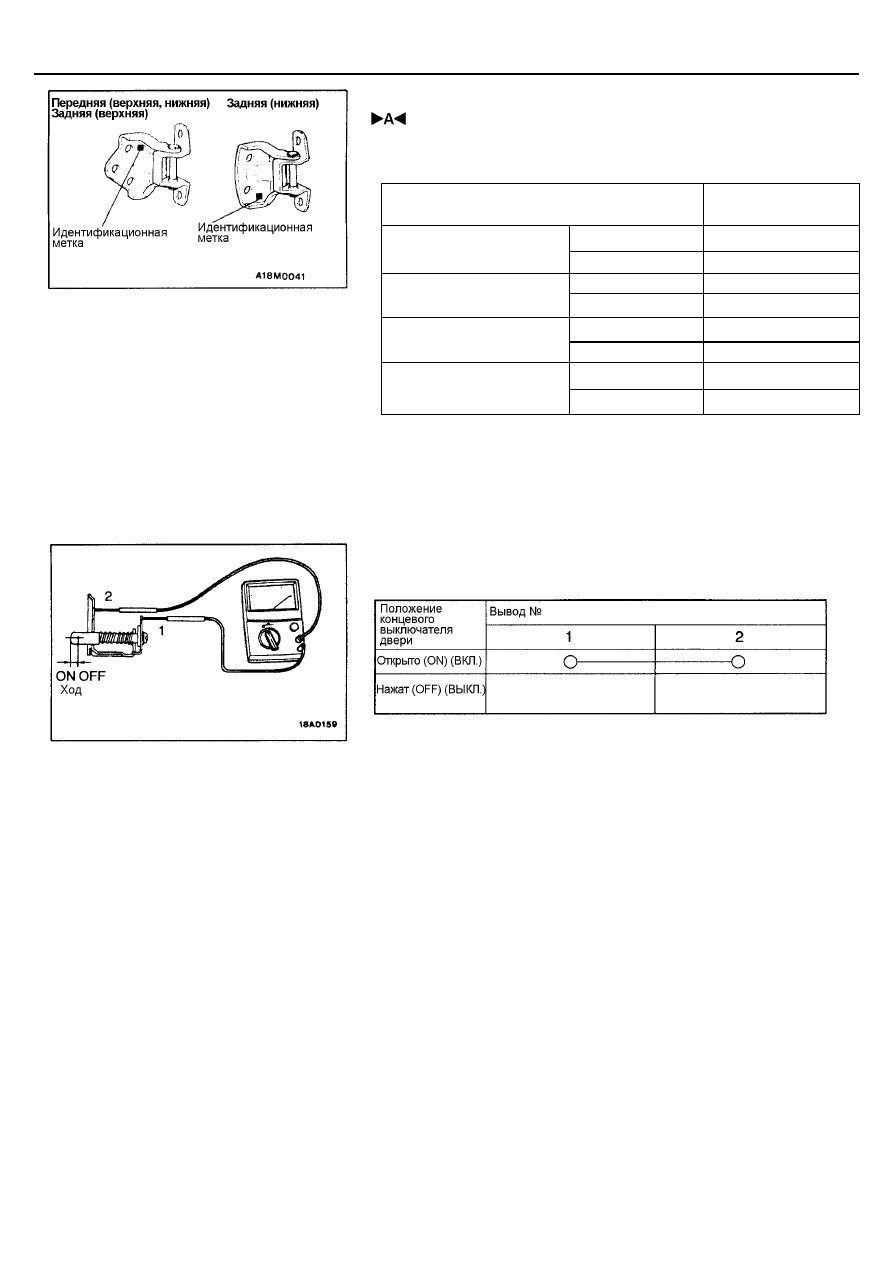

 УСТАНОВКА НИЖНЕЙ ПЕТЛИ ДВЕРИ И ВЕРХНЕЙ

ПЕТЛИ ДВЕРИ

Петли двери отличаются согласно тому, где они устанавливаются, поэтому
перед установкой проверьте их идентификационные метки.

Место расположения

Идентификационная
метка

Верхняя петля

V

Передняя левая дверь

Нижняя петля

U

Верхняя петля

U

Передняя правая дверь

Нижняя петля

V

Верхняя петля

M2

Задняя левая дверь

Нижняя петля

O2

Верхняя петля

N2

Задняя правая дверь

Нижняя петля

P2

ПРОВЕРКА

ПРОВЕРКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ДВЕРИ

КУЗОВ

 - Двери

42-33

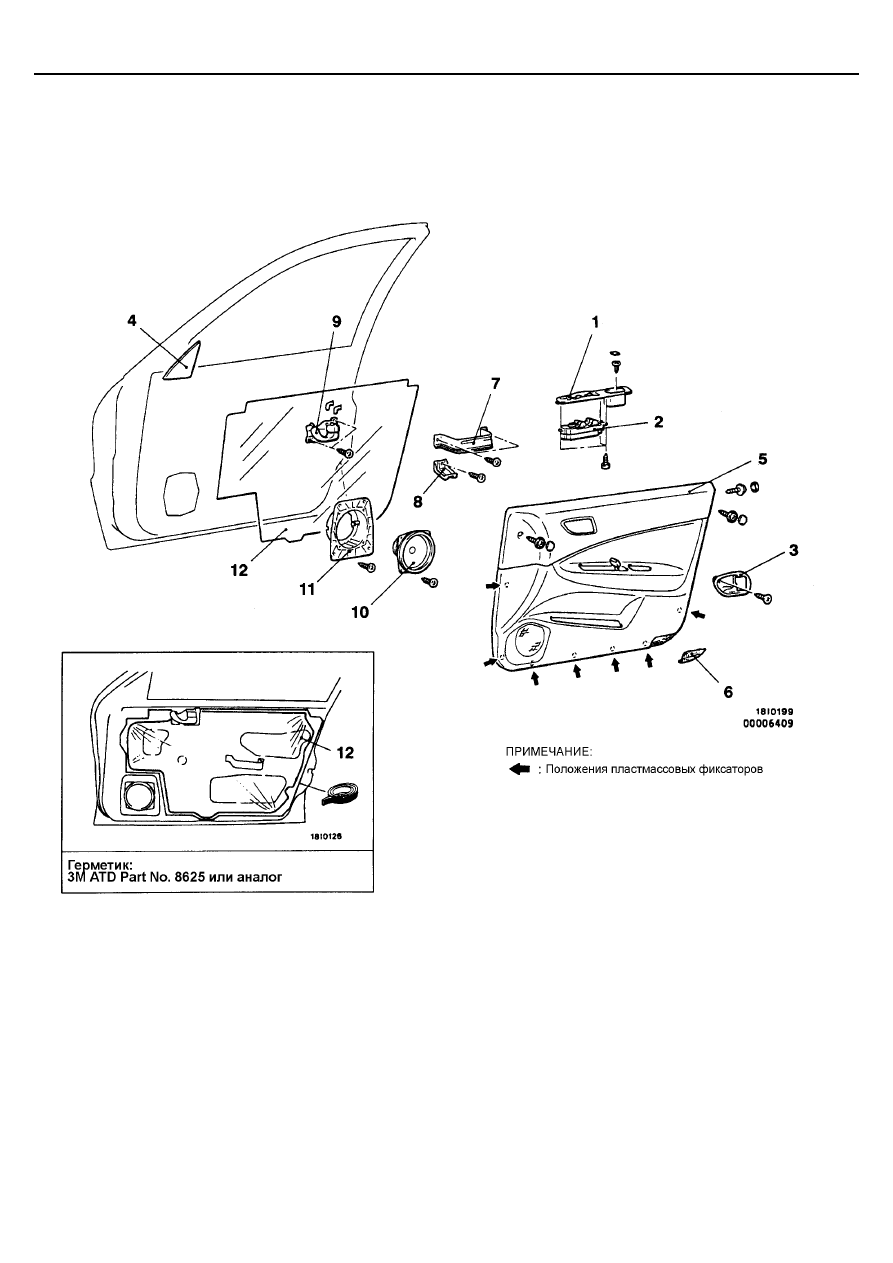

ОБИВКА ДВЕРИ И ВОДОНЕПРОНИЦАЕМАЯ ПЛЕНКА

СНЯТИЕ И УСТАНОВКА

Передняя дверь

Последовательность снятия деталей
1. Панель переключателя стеклоподъемни-

ков

2. Переключатель стеклоподъемников
3. Крышка внутренней ручки
4. Внутренняя



декоративная дельтовидная

крышка

5. Обивка двери
6. Крышка

7. Кронштейн А ручки подлокотника двери
8. Кронштейн В ручки подлокотника двери
9. Внутренняя ручка двери
10. Динамик
11. Крышка динамика
12. Водонепроницаемая пленка
