Westfalia. Testing repair electrical manual - part 106

ground connector
sleeve

J147 Turn signal lamps

ground connector
sleeve

J147 Turn signal lamps

ground connector
sleeve

J358 Tml. 31 connector

sleeve

J358 Tml. 31 connector

sleeve

J358 Tml. 31 connector

sleeve

J358 Tml. 31 connector

sleeve

S42

Left door contact
switch

S43

Right door contact
switch

S114 Left sliding door

contact switch

S115 Right sliding door

contact switch

S116 Rear door contact

switch

W4

Ground point
firewall

W8

Ground point
(waistrail)

X45

Frame/roof
connector
(standard)

X79

Frame/waistrail
connector

X234 Cigar lighter

illumination plug
connection

PE82.20-D-2000-
60L

Legend for wiring diagram of
interior lights

Model XD1, XD2, XD3, XD4,
XD5, XD6, XD7, YD1, YD2,
YD3, YD4, YD5, YD6, YD7,
WD1, WD2, WD3, WD6,
WD7
Models 903.61 /66 /67,
904.61 /66
with CODE (ZU7) Canada
national version
Models 903.61 /66 /67,
904.61 /66
with CODE (ZU8) USA
national version
Models 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (ZU9) Mexico
national version



Code

Designation

Coordinate

A12

Electrical center

19A

A12f8

Interior lights, radio circuit 30 fuse

19B

E17.1

Cigarette lighter

21L

E17.2

Cigar lighter illumination

23L

E43

Cab lamp

2A

E69

Left side interior lamp

5L

E70

Right side interior lamp

7A

E71

Rear interior lamp

10A

E73

Middle interior lamp, rear

13A

E74

Middle interior lamp, front

16A

E89

Rear interior lamp

4A

E104

Ashtray lighting

22A

J3

Interior light connector sleeve

1G

J6

Circuit 30 fused connector sleeve

19E

J46

Circuit 58 connector sleeve

23E

J58

Circuit 30 connector sleeve

19G

J77

Interior light connector sleeve

4E
10E
12E
16E

J78

Interior light connector sleeve

2E

5E
9E
11E
17E

J147

Turn signal ground connector sleeve

8E
10E
14E

J358

Tml. 31 connector sleeve

1E
7E
13E
15E

S42

Left door contact switch

1L

S43

Right door contact switch

3L

S114

Left sliding door contact switch

13L

S115

Right sliding door contact switch

14L

S116

Rear door contact switch

7L

W4

Firewall ground point

16L

W8

Ground point waistrail

22E

X45

Frame/roof connector (standard)

15H

X79

Frame/waistrail connector

19E

X234

Cigar lighter illumination plug connection

20H

GF00.19-D-3100-
40D

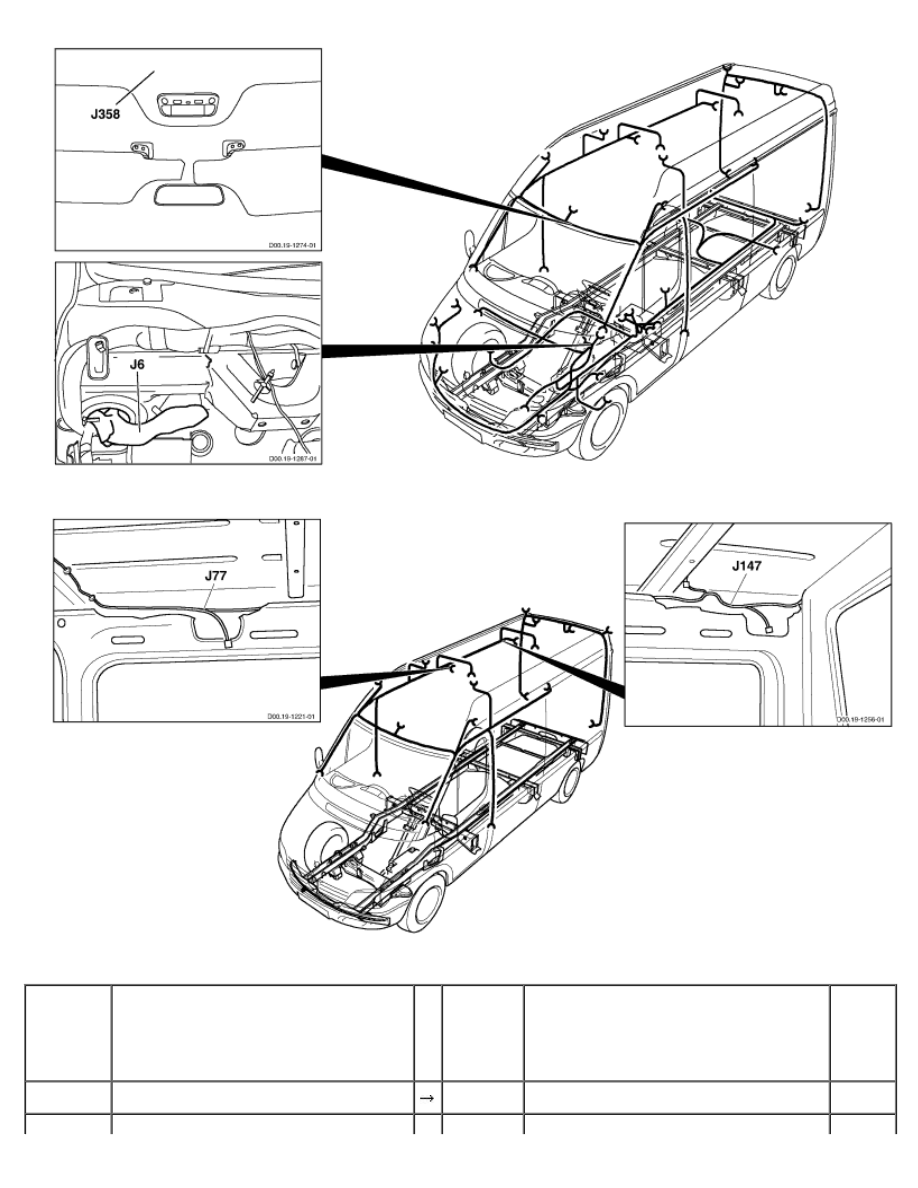

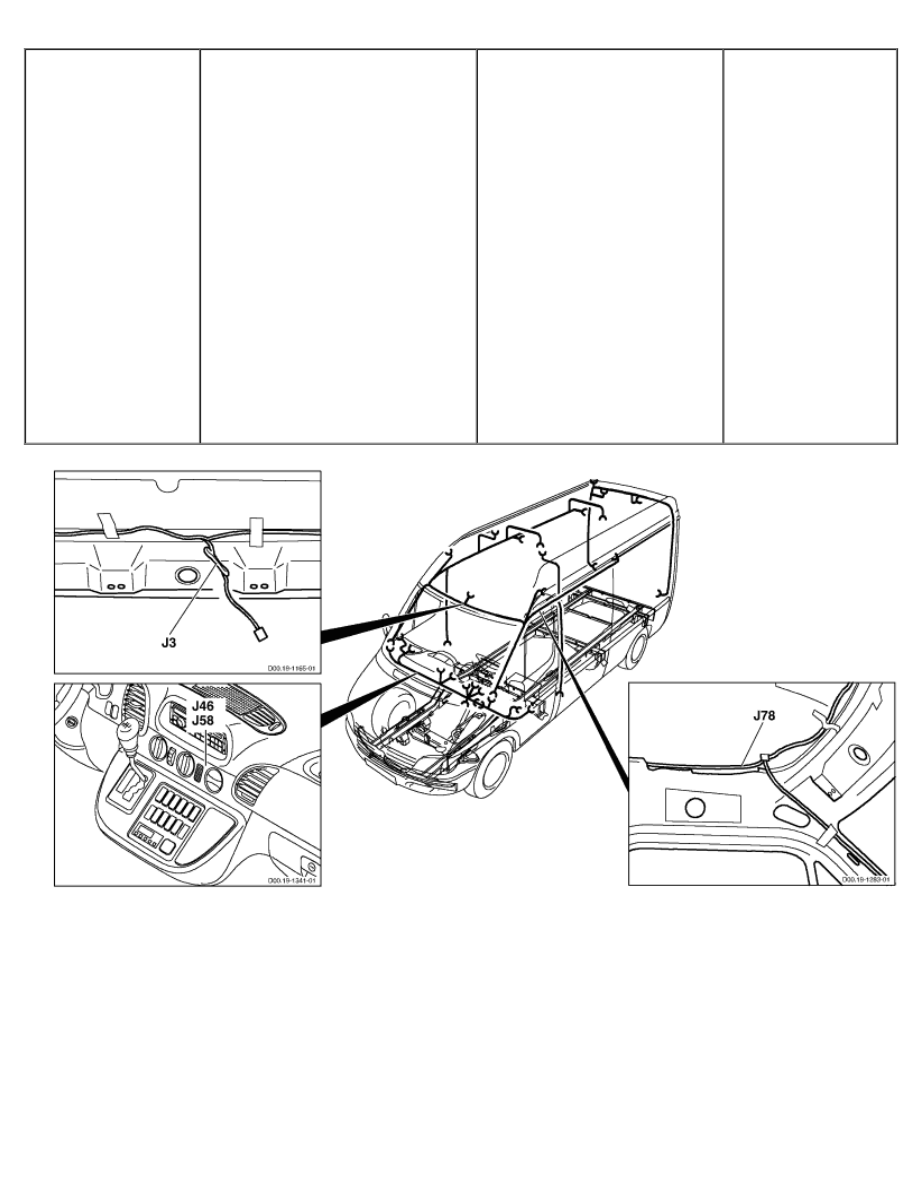

Arrangement and assignment of
terminal block connectors interior
lights

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67,
904.61/66
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (ZU8) National
version for USA
Models 903.61/62/66/67,
904.61/
62/66
with code (ZU9) National
version for Mexico



D00.19-1379-09

D00.19-1380-09

D00.19-1286-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J3

RWH (close to E43)

E31

Driver entry lamp

2



Interior light connector sleeve

E32

Front passenger entry lamp

2





E43

Cab lamp

3





S42

Left door contact switch







S43

Right door contact switch







X45

Frame/roof connector (standard)

5





X193

Frame/roof connector

2

J6

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

4.11



Circuit 30 fused connector sleeve

K101

Left EDW turn signal lamp relay

5





K102

Right EDW turn signal lamp relay

5





X45

Frame/roof connector (standard)

1





X79

Frame/waistrail connector

8

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control
and operating unit

1.9





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1





S90

Roof fan switch

1





S92

Panic alarm button

1





S99

ATA [EDW] towing/interior motion
sensor button

1





S100

Additional heat exchanger double-
contact pushbutton

1





S107

Front passenger seat heater switch

1





S119.1

Fog light switch

1





S124

Reading lamp switch

1





S126

Interior pushbutton

1





S137

Roof AC switch

1





S138

Temperature switch

9





X79

Frame/waistrail connector

2





X234

Cigar lighter illumination plug
connection

3

J58

WWH (middle of instrument panel)

A9

Radio

1.A4



Circuit 30 connector sleeve

S87

Auxiliary heater switch

3





X79

Frame/waistrail connector

8





X234

Cigar lighter illumination plug
connection

1

J77

RWH (close to interior light E70)

E69

Left side interior lamp

3



Interior light connector sleeve

E70

Right side interior lamp

3





E71

Rear interior lamp

3





E73

Middle interior lamp, rear

3





E74

Middle interior lamp, front

3





E89

Rear interior lamp

2





E98

Right sliding door entry lamp

2





E99

Left sliding door entry lamp

2





S114

Left sliding door contact switch







S115

Right sliding door contact switch







S116

Rear door contact switch







X193

Frame/roof connector

1

J78

RWH (close to left front body-outline
light)

E31

Driver entry light

1



Interior light connector sleeve

E32

Front passenger entry lamp

1





E43

Cab lamp

2





E69

Left side interior lamp

2





E70

Right side interior lamp

2





E71

Rear interior lamp

2





E73

Middle interior lamp, rear

2





E74

Middle interior lamp, front

2





E89

Rear interior lamp

1





E98

Right sliding door entry lamp

1





E99

Left sliding door entry lamp

1





X45

Frame/roof connector (standard)

1
