Westfalia. Testing repair electrical manual - part 94

P17

Diagnostic socket
16-pin

R13

Glow plug

R14

Glow plug

R15

Glow plug

R16

Glow plug

R17

Glow plug

S123

Switch for cruise
control

S123s1 Resume from

memory

S123s2 Decelerate/set

S123s3 Accelerate/set

S123s4 Off

S123s5 Control contact

S123x1 Tempomat switch

connector

W4

Ground point
firewall

W4

Ground point
firewall

W5

Ground point seat
frame

W7

Ground point
(engine
compartment)

X4.3

Fuel tank
sensor/pump
connector

PE07.16-D-2000-
60H

Legend of wiring diagram of
common rail diesel injection
(CDI)

ENGINE 647.981 in MODEL
XD1, XD2, XD3, XD4, XD5,
XD6, XD7, YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,
WD2, WD3, WD6, WD7
ENGINE 647.981 in MODEL
903.61 /66 /67, 904.61 /66
with CODE (ZU7) National
version for Canada
ENGINE 647.981 in MODEL
903.61 /66 /67, 904.61 /66
with CODE (ZU8) National
version for USA
ENGINE 647.981 in MODEL
903.61 /62 /66 /67, 904.61
/62 /66
with CODE (ZU9) National
version for Mexico
vehicle wiring harness



Code

Designation

Coordinate

A10

Airbag control unit

35L

A12

Electrical center

4L

A94

CDI control unit

4A
12A
20A
28A
34A

B97

Kickdown switch

24L

B141

Boost pressure sensor

15L

B147

Pedal value sensor

12L

D4

Glow time output stage

29L

F140

Fuse box

26G

F140.5

Circuit 30 fuse (125 A)

26F

G2

Battery

26L

G14

Charge air temperature sensor

11L

J18

Circuit 15 fused connector sleeve

28E

J342

Circuit 30 connector sleeve

2E

J351

Circuit 15 connector sleeve

7G

J352

Circuit 50 connector sleeve

4E

J371

Airbag crash signal connector sleeve

34E

J421

CAN-low connector sleeve

22E

J422

CAN-high connector sleeve

22E

K39

Fuel pump relay module

7L

M18

Fuel pump (FP)

9L

P17

Diagnostic socket 16-pin

26E

R13

Glow plug

28G

R14

Glow plug

28G

R15

Glow plug

29G

R16

Glow plug

29G

R17

Glow plug

30G

S123

cruise control switch

33L

S123s1

Resume from memory

33J

S123s2

Decelerate/set

33K

S123s3

Accelerate/set

33K

S123s4

Off

33K

S123s5

Control contact

33L

S123x1

Tempomat switch connector

31H

W4

Firewall ground point

1E
25G

W5

Seat frame ground point

9E

W7

Engine compartment ground point

30G

X4.3

Fuel level sensor/pump connector

9H

PE83.10-D-2100-99B



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

F150 Roof fan fuse (15 A)

J31

Circuit 15, fused,
connector sleeve

J417 Circuit 15, fused,

connector sleeve

J46

Circuit 58 connector
sleeve

M59 Roof fan motor

S90 Roof fan switch

W8

Ground point
waistrail

W8

Ground point
waistrail

X231 Roof fan motor plug

connection

X81 Frame/waistrail plug

connection

PE83.10-D-2100-
60B

Legend of wiring diagram roof
fan

Models YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,
WD2, WD3, WD6, WD7
Models 903.61 /66 /67,
904.61 /66
with CODE (H72) Electric
roof ventilator
with CODE (ZU7) Canada
national version
Models 903.61 /66 /67,
904.61 /66
with CODE (H72) Electric
roof ventilator
with CODE (ZU8) USA
national version
Models 903.61 /66 /67,
904.61 /66
with CODE (H72) Electric
roof ventilator
with CODE (ZU9) Mexico
national version



Code

Designation

Coordinate

F150

Roof fan fuse (15 A)

3C

J31

Circuit 15 fused connector sleeve

4A

J46

Circuit 58 connector sleeve

1G

J417

Circuit 15 fused connector sleeve

3G

M59

Roof fan motor

6A

S90

Roof fan switch

4L

W8

Ground point waistrail

2G
5G

X81

Frame/waistrail connector

3F

X231

Roof fan motor plug connection

5H

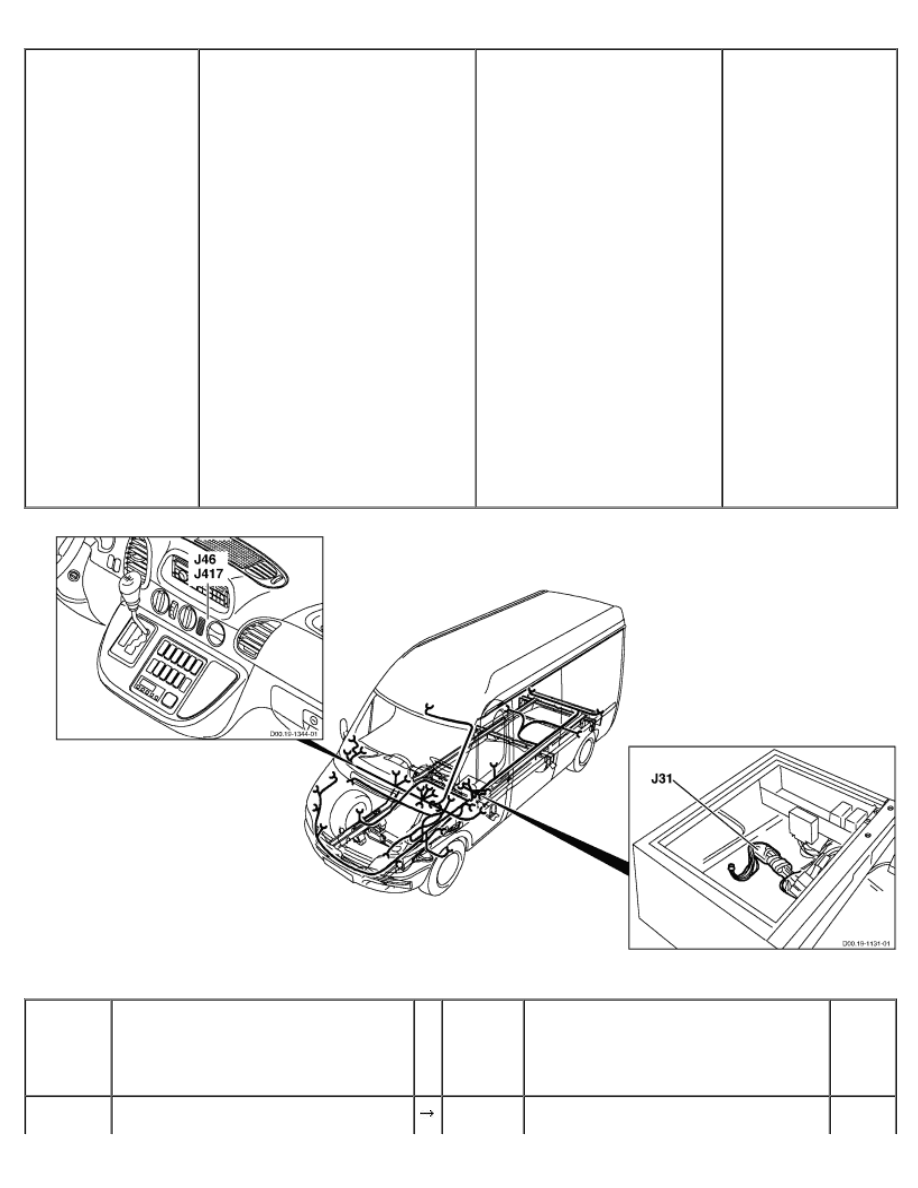

GF00.19-D-3100-
67A

Arrangement and assignment of
terminal block connectors roof
fan

Models YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,
WD2, WD3, WD6, WD7
Models 903.61/66/67,
904.61/66
with code (H72) Electric roof
ventilator
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (H72) Electric roof
ventilator
with code (ZU8) National
version for USA
Models 903.61/66/67,
904.61/66
with code (H72) Electric roof
ventilator
with code (ZU9) National
version for Mexico



D00.19-1383-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J31

FWH/seat frame (behind rubber

F5

ABS terminal 15 fuse

1

grommet)



Circuit 15 fused connector sleeve

F52

Front passenger door power window
fuse (25 A)

1





F53

Driver door power window fuse (25
A)

1





F54

Heated and adjustable exterior
mirror fuse (10 A)

1





F86

EDW circuit 15 fuse (7.5 A)

1





F127

Differential lock fuse (15 A)

1





F128

Driver, passenger seat heater fuse
(15 A)

1





F139

Additional heater fuse (10 A)

1





F150

Roof fan fuse (15 A)

1





K70

Circuit 15 relay for optional
equipment

1

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control
and operating unit

1.9





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1





S90

Roof fan switch

1





S92

Panic alarm button

1





S99

ATA [EDW] towing/interior motion
sensor button

1





S100

Additional heat exchanger double-
contact pushbutton

1





S107

Front passenger seat heater switch

1





S119.1

Fog light switch

1





S124

Reading lamp switch

1





S126

Interior pushbutton

1





S137

Roof AC switch

1





S138

Temperature switch

9





X79

Frame/waistrail connector

2





X234

Cigar lighter illumination plug
connection

3

J417

WWH (middle of instrument panel)

S90

Roof fan switch

3
8



Circuit 15 fused connector sleeve

X81

Frame/waistrail connector

15
