PE67.29-D-2000-
60E

Legend for wiring diagram of
heated rear window

MODEL YD1##, YD2##,
YD3##, YD4##, YD5##,
YD6##, YD7##, WD1##,
WD2##, WD3##, WD6##,
WD7## ### up to 605787 up
to 28.11.03
MODEL 903.66# /67#,
904.66# ## up to 605787 up
to 28.11.03
with CODE (H22) Heated
rear window
with CODE (ZU7) National
version Canada
MODEL 903.66# /67#,
904.66# ## up to 605787 up
to 28.11.03
with CODE (H22) Heated
rear window
with CODE (ZU8) National
version USA
MODEL 903.66# /67#,
904.66# ## up to 605787 up
to 28.11.03
with CODE (H22) Heated
rear window
with CODE (ZU9) National
version Mexico



Code

Designation

Coordinate

E60

Right heated rear window

4L

E61

Left heated rear window

8L

F63

Heated rear window fuse (30 A)

1H

J16

Circuit 30 connector sleeve

1L

J19

Circuit 61 connector sleeve

11E

J22

Circuit 15 fused connector sleeve

10E

J46

Circuit 58 connector sleeve

11G

J60

Circuit 15 fused connector sleeve

1E

K3

Heated rear window relay

4A
11A

S81

Heated rear window button

11L

W5

Seat frame ground point

2E

W6

Ground point taillamp

6D
9E

W8

Waistrail ground point

12H

X29

Left rear contact plate, 3-pin

7H

X32

Heated rear window right rear contact plate, 2-pin

2H

X34

Right rear contact plate, 3-pin

5H

X80

Frame/waistrail connector

9H

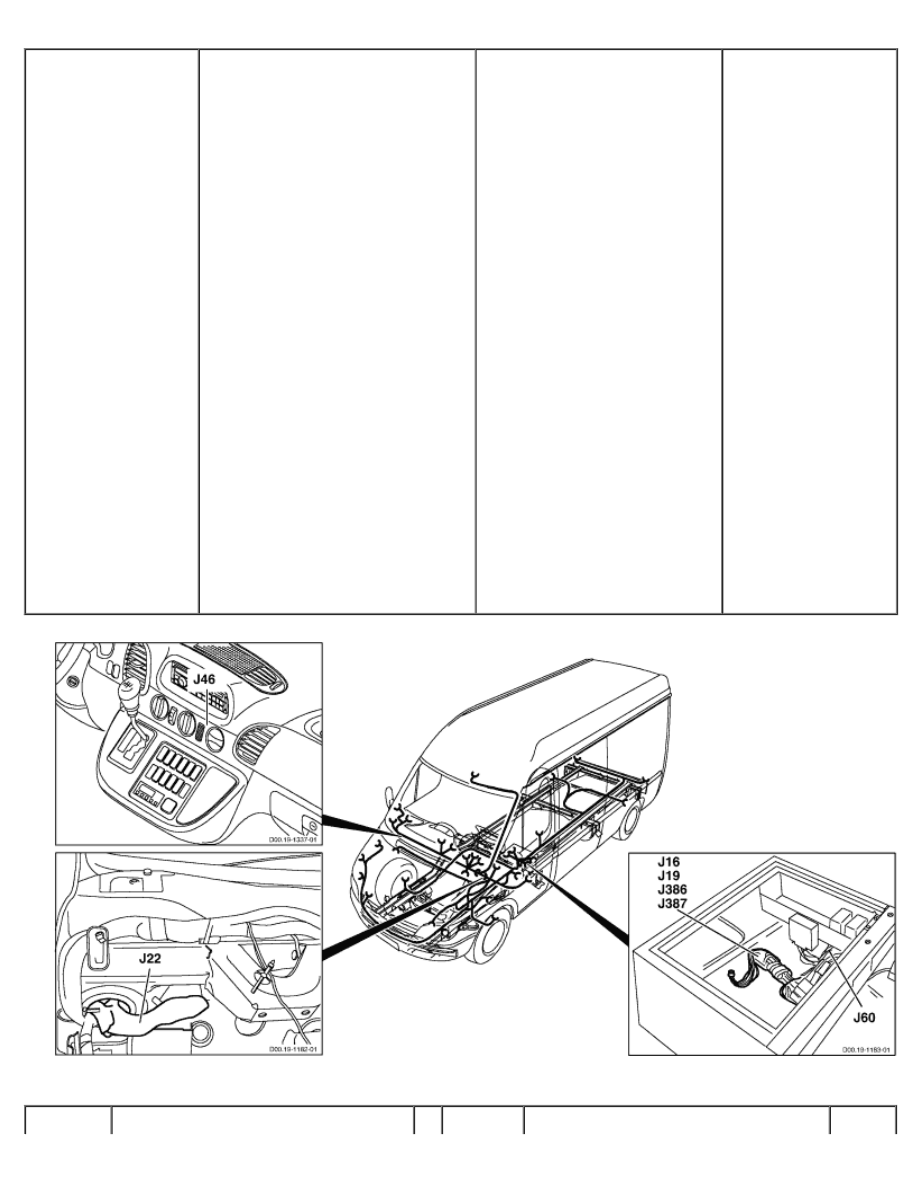

GF00.19-D-3100-
28C

Arrangement and assignment of
terminal block connectors rear
window defroster

Models YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,
WD2, WD3, WD6, WD7
Models 903.66 /67, 904.66
with code (FY1) Anti-theft
alarm system with interior
motion sensor, towing sensor
and rechargeable horn
with code (H22) Heated rear
window
with code (ZU7) National
version for Canada
Models 903.66/67, 904.66
with code (FY1) Anti-theft
alarm system with interior
motion sensor, towing sensor
and rechargeable horn
with code (H22) Heated rear
window
with code (ZU8) National
version for USA
Models 903.66/67, 904.66
with code (H22) Heated rear
window
with code (ZU9) National
version for Mexico



D00.19-1367-09

Terminal Designation



Compo- Designation

Con-

block

nent

nector

Pin

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J19

FWH/seat frame (behind rubber
grommet)

A8

Central locking control module

1.8



Circuit 61 connector sleeve

F66

Additional battery isolating relay fuse
(15 A)

1





F70

D+ relay fuse (15 A)

2





K3

Heated rear window relay

4





K78

Circuit D+ body manufacturer relay

4





K135

Daytime running lamps terminal 58L
relay

2





K136

Daytime running lamps terminal 58R
relay

2





K140

Daytime running lamps circuit 58
relay

2





X82

Frame/waistrail connector

13

J22

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

4.7



Circuit 15 fused connector sleeve

A62

WSP control unit

7





H17

Horn

2





K37

Horn relay

4





K70

Circuit 15 relay for optional
equipment

2





K103

Circulation pump relay

3





K138

Circuit 15 relay

2





X79

Frame/waistrail connector

1





X80

Frame/waistrail connector

3

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control
and operating unit

1.9





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1





S90

Roof fan switch

1





S92

Panic alarm button

1





S99

ATA [EDW] towing/interior motion

1

sensor button





S100

Additional heat exchanger double-
contact pushbutton

1





S107

Front passenger seat heater switch

1





S119.1

Fog light switch

1





S124

Reading lamp switch

1





S126

Interior pushbutton

1





S137

Roof AC switch

1





S138

Temperature switch

9





X79

Frame/waistrail connector

2





X234

Cigar lighter illumination plug
connection

3

J60

FWH/seat frame (in front of K3)

F63

Heated rear window fuse (30 A)

2



Circuit 15 fused connector sleeve

K3

Heated rear window relay

1
6





K86

Right heated rear window relay, ATA
[EDW]

5





K87

Left heated rear window relay, ATA
[EDW]

5

J386

FWH/seat frame (behind rubber
grommet)

A82

EDW control unit

2.3



Right rear window defroster
connector sleeve, ATA

K86

Right rear window defroster relay,
ATA

1





X32

Rear window defroster right rear
contact plate 2-pin

1





X34

Right rear contact plate 3-pin

3

J387

FWH/seat frame (behind rubber
grommet)

A82

EDW control unit

2.2



Left rear window defroster
connector sleeve, ATA

K87

Left rear window defroster relay,
ATA

1





X29

Left rear contact plate 3-pin

1

PE67.29-D-2000-99F



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A82 ATA 2 control

module

E60 Right rear window

defroster

E61 Left rear window

defroster

F63 Rear window

defroster fuse (30 A)

J16 Circuit 30 connector

sleeve

J19 Circuit 61 connector

sleeve

J22 Circuit 15, fused,

connector sleeve

J386 Right rear window

defroster connector
sleeve, ATA 2

J387 Left rear window

defroster connector
sleeve, ATA 2

J46 Circuit 58 connector

sleeve

J60 Circuit 15, fused,

connector sleeve

J60 Circuit 15, fused,

connector sleeve

J60 Circuit 15, fused,

connector sleeve

K3

Rear window
defroster relay
module

K3

Rear window
defroster relay
module

K3

Rear window
defroster relay
module

K86 Right rear window

defroster relay, ATA
2

K87 Left rear window

defroster relay, ATA
2

S81 Rear window

defroster pushbutton

W5

Ground point seat

frame

W5

Ground point seat
frame

W5

Ground point seat
frame

W6

Ground point
taillamp

W6

Ground point
taillamp

W8

Ground point
waistrail

X29 Left rear contact

plate, 3-pin

X32 Right rear rear

window defroster
contact plate, 2-pin

X34 Right rear contact

plate, 3-pin

X80 Frame/waistrail plug

connection
