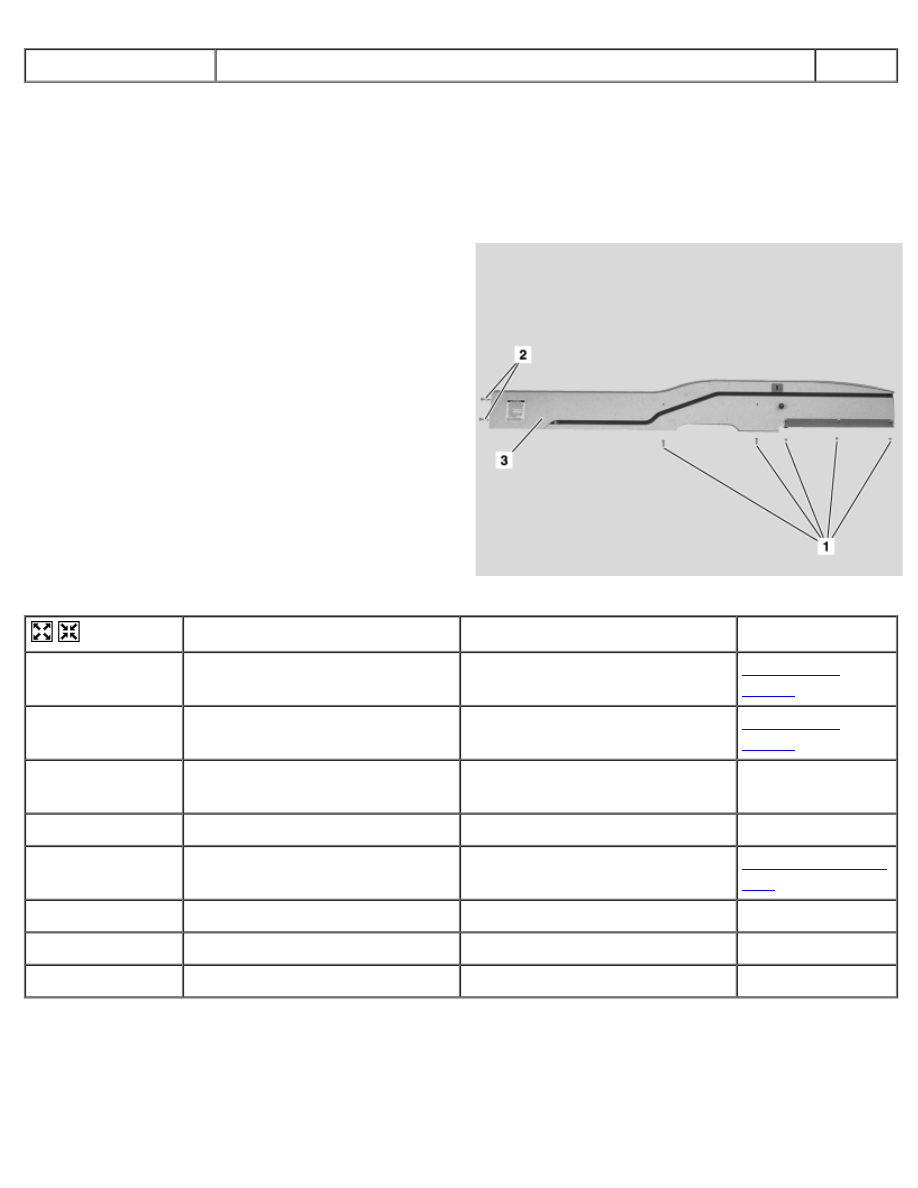

AR91.75-D-7765A

Remove/install guide rail for bed plate

14.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





left guide rail

1 Bolts
2 Bolts
3 Guide rail







D91.75-0012-11



Remove/Install





1

Remove bed plate

Rear bed plate

AR91.75-D-
7755A

2

Remove bed plate

Center bed plate

AR91.75-D-
7755B

3

Remove cover caps from screws
(1)





4

Remove screws (1)





5

Remove floor in wall cupboard

Lengthwise in wall cupboard

AR86.60-D-0050-
01A

6

Unscrew bolts (2)





7

Remove guide rail (3)





8

Install in the reverse order





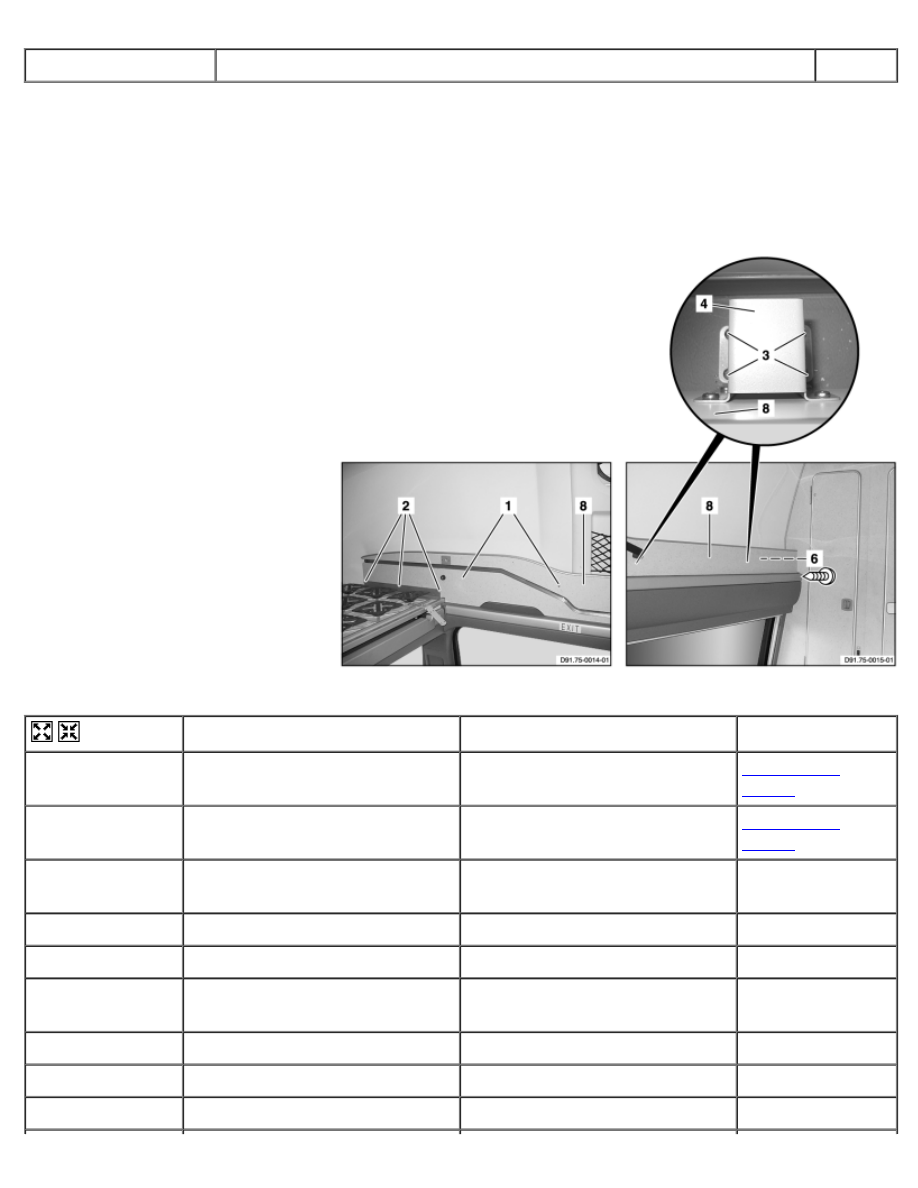

AR91.75-D-7765B

Remove/install guide rail for bed plate

14.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





right guide rail

1 Bolts
2 Bolts
3 Bolts
4 Bracket
6 Screw
8 Guide rail







D91.75-0013-06



Remove/Install





1

Remove bed plate

Rear bed plate

AR91.75-D-
7755A

2

Remove bed plate

Center bed plate

AR91.75-D-
7755B

3

Remove cover caps from screws
(1)





4

Remove screws (1)





5

Unscrew bolts (2)





6

Remove screws (3) from bracket
(4)





7

Open door of clothes closet





8

Unscrew bolt (6)





9

Remove guide rail (8)





10

Install in the reverse order





PE68.00-D-2000-99D



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A39/2 Refrigerator box

A97

Camper operating
and display unit

A97

Camper operating
and display unit

A97

Camper operating
and display unit

A97

Camper operating
and display unit

A97

Camper operating
and display unit

A97

Camper operating
and display unit

B14/3 Additional battery

temperature
sensor

B14/5 Interior

temperature
sensor

B146

Gas sensor

B146/1 Wastewater fill

level sensor

B146/2 Fresh water fill

level sensor

E18

Hot air auxiliary
heating control
unit

F72

12V fuse strip

F72

12V fuse strip

F72f1 Camper operating

and display unit
fuse, gas sensor

F72f4 Warm air auxiliary

heater fuse

F72f6 Refrigerator box

fuse

F73

110V fuse strip

F73

110V fuse strip

F73

110V fuse strip

F73

110V fuse strip

F73

110V fuse strip

F73f1 110V fuse strip

prefuse

F73f2 Fault-current

circuit breaker

F73f3 Onboard charger

fuse, 110V interior
socket

F73f4 110V interior

socket fuse

F73f5 Air conditioning

voltage converter
fuse

F80

Onboard charger
fuse

F81

Charge line to
additional battery
fuse

F81/1 Charge line to

vehicle battery
fuse

G1/1

Additional battery

G1/1

Additional battery

G1/1

Additional battery

H4/7

Left rear speaker

H4/8

Right rear speaker

K52

Additional battery
cutoff relay

M16

Metering pump

N83/5 110V/12V onboard

charger control
unit

N83/5 110V/12V onboard

charger control
unit

R20

Measuring resistor

S25/20 Main battery

switch

S25/20 Main battery

switch

U2

MB interface

U2

MB interface

W5

Ground point (seat
box)

W29/3 Ground (left C-

pillar)

W29/3 Ground (left C-

pillar)

W29/3 Ground (left C-

pillar)

W29/3 Ground (left C-

pillar)

W29/3 Ground (left C-

pillar)

W29/3 Ground (left C-

pillar)

W29/9 Ground (right D-

pillar)

X5.1

LHD auxiliary
heater connector

X5.2

LHD auxiliary
heater metering
pump connector

X6

Auxiliary heater
connector

X58/30 110V interior

socket

X58/31 110V interior

socket

X58/32 110V interior

socket

X156

110V feed socket

X310

Roof air
conditioning
control unit

PE68.00-D-2000-
60D

Legend of wiring diagram for
motor caravan

MODEL 903.662 with CODE
(Z29) "James Cook" touring
camper, NAFTA
sheet 1



Code

Designation

Coordinates

A39/2

Refrigerator box

14L

A97

Operating and display unit for camper

2A
9A
16A
23A
30A
37A

B14/3

Additional battery temperature sensor

42L

B14/5

Interior temperature sensor

19L

B146

Gas sensor

9L

B146/1

Fill level sensor for waste water

22L

B146/2

Fill level sensor for fresh water

20L

E18

Hot air auxiliary heating control unit

29L

F72

12 V fuse strip

10F
24F

F72f1

Fuse for operating and display unit for camper, gas sensor

11E

F72f4

Fuse for warm air auxiliary heater

25E

F72f6

Refrigerator box fuse

12E

F73

110 V fuse strip

50H
50F
53F
55F
62F

F73f1

Prefuse for fuse strip 110 V

51H

F73f2

Fault current protection switch

52E

F73f3

Fuse for onboard charger, interior socket 110 V

54E

F73f4

Fuse for interior socket 110 V

57E

F73f5

Fuse for air conditioning voltage transformer

63E

F80

Fuse for onboard charger

46G

F81

Fuse for charge line to additional battery

44F

F81/1

Charge line to vehicle battery fuse

44H

G1/1

Additional battery

11L
