Westfalia. Testing repair electrical manual - part 46

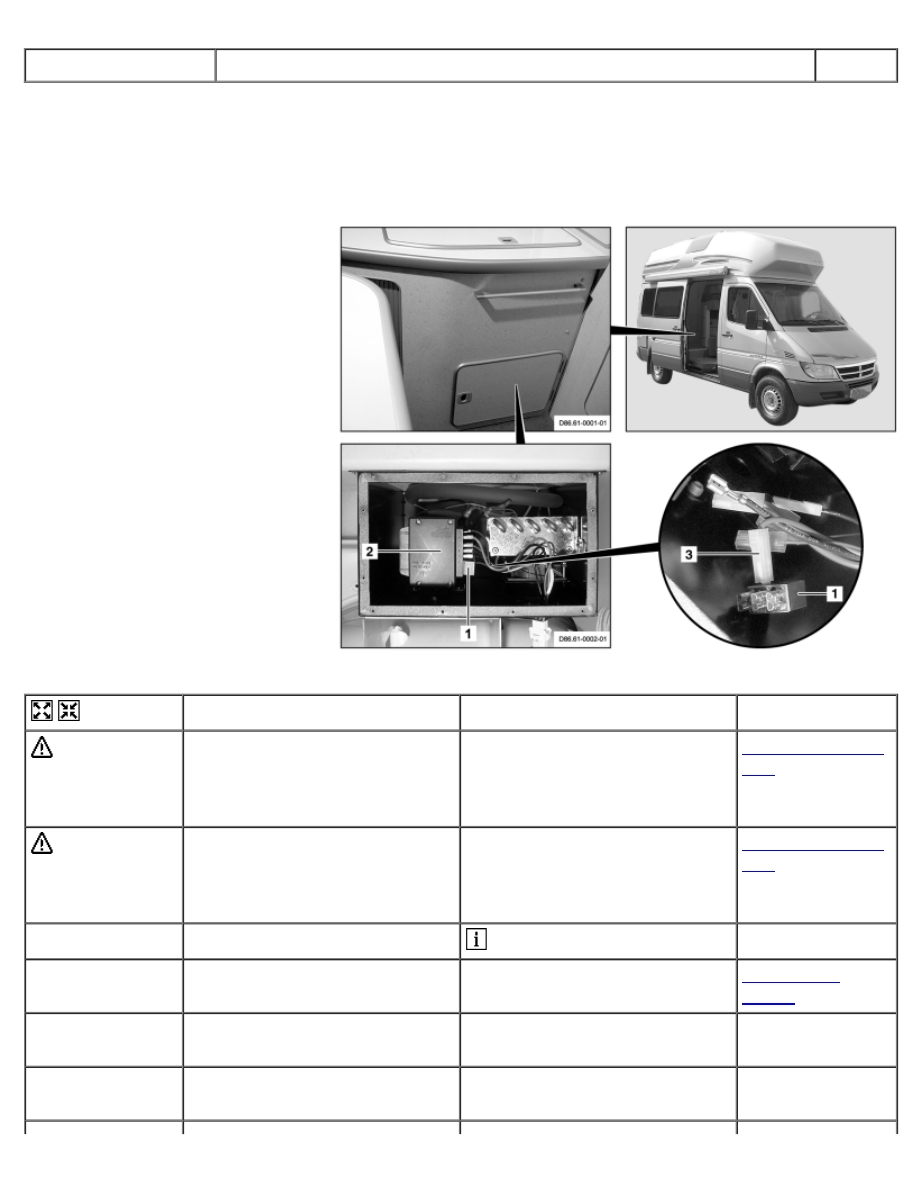

AR86.61-D-1035A

Remove/install tachometer for refrigerator compressor

10.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Tachometer
2 Control unit
3 Electrical line







D86.61-0003-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

 Danger!

Risk of injury caused by exiting
refrigerant and by contact with
the components of the refrigerant
system

Wear protective clothing, safety
gloves and safety glasses

AS86.61-Z-0002-
01A

1

Switch off refrigerator box

 See Operator's Manual



2

Remove refrigerator box cover



AR86.61-D-
1003A

3

Remove tachometer (1) from
control unit (2) of refrigerator box





4

Disconnect electrical lines (3)
from tachometer (1)





5

Install in the reverse order





6

Perform a function test

 Switch on refrigerator box

(see operating instructions)



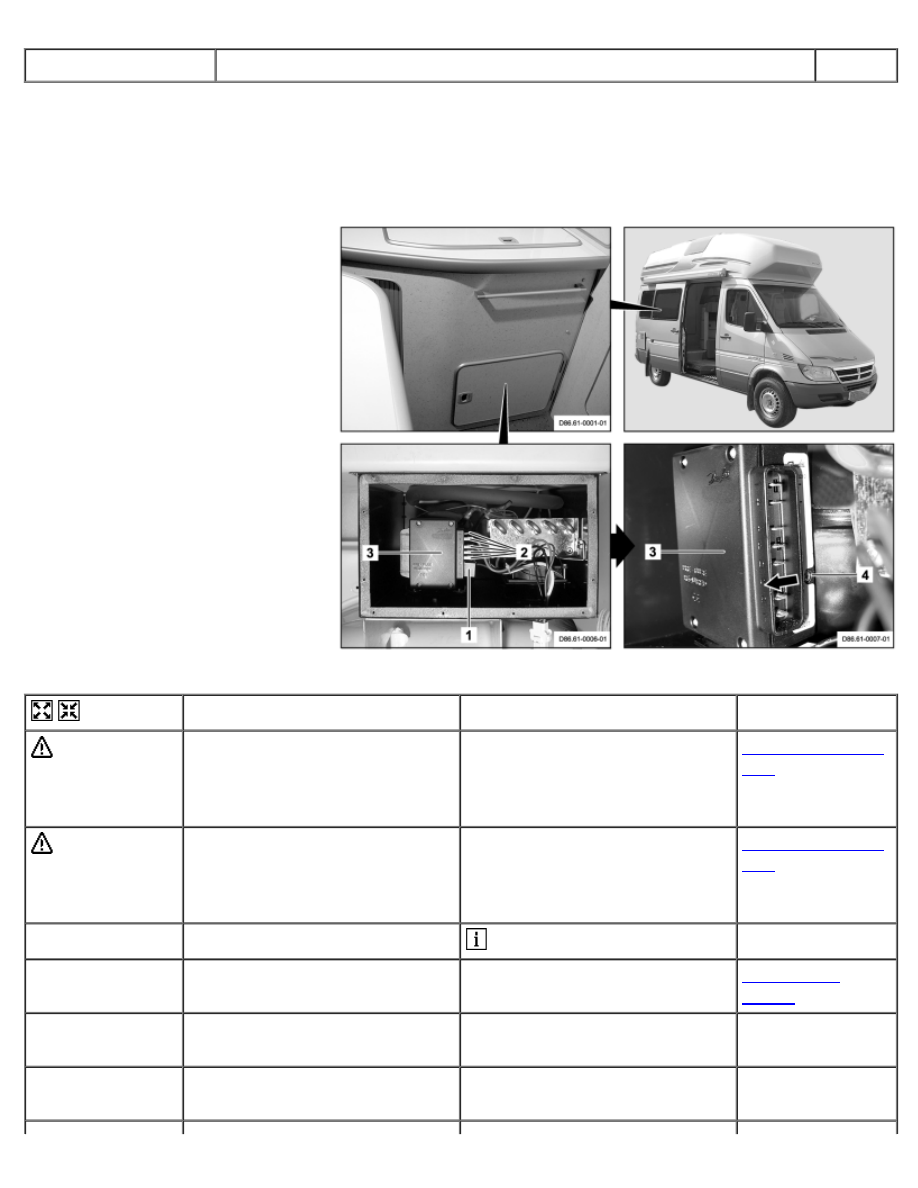

AR86.61-D-1050A

Remove/install refrigerator box control unit

10.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Tachometer
2 Electrical lines
3 Control unit
4 Screw







D86.61-0008-06



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

 Danger!

Risk of injury caused by exiting
refrigerant and by contact with
the components of the refrigerant
system

Wear protective clothing, safety
gloves and safety glasses

AS86.61-Z-0002-
01A

1

Switch off refrigerator box

 See Operator's Manual



2

Remove refrigerator box cover



AR86.61-D-
1003A

3

Remove tachometer (1) from
control unit (3) of refrigerator box





4

Mark installation position of all
electrical lines (2)





5

Remove all electrical lines (2)
from control unit (3) of
refrigerator box





6

Completely screw in bolt (4)

 Bolt (4) serves for locking

control unit (3) on refrigerator
box.







 Installation: Unscrew bolt (4)

only until control unit (3) of
refrigerator box is locked again.



7

Remove control unit (3) from
refrigerator box

 By pulling control unit (3)

toward front on right side
(arrow).



8

Install in the reverse order





9

Perform a function test

 Switch on refrigerator box

(see operating instructions).



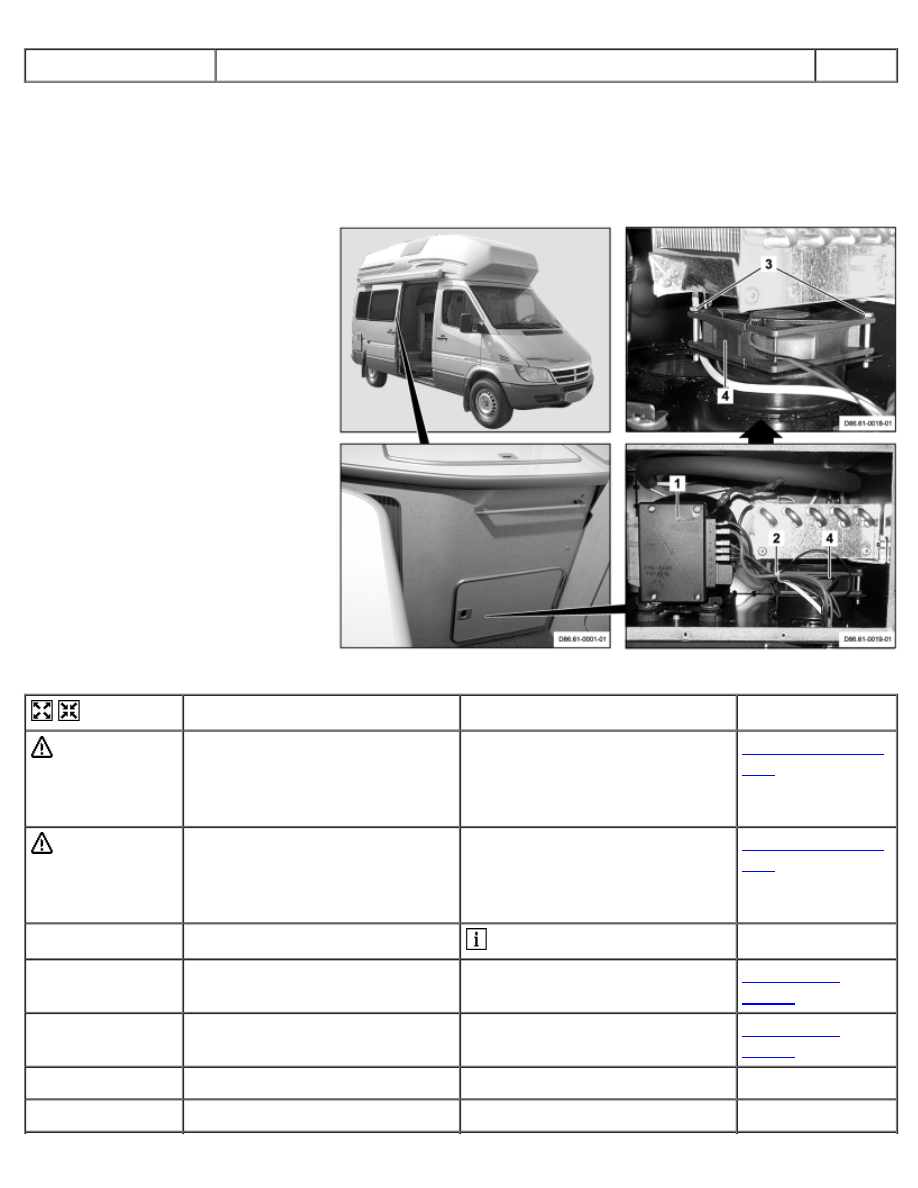

AR86.61-D-1070A

Remove/install refrigerator box fan

12.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Control unit
2 Tie strap
3 Bolts
4 Fan







D86.61-0020-06



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

 Danger!

Risk of injury caused by exiting
refrigerant and by contact with
the components of the refrigerant
system

Wear protective clothing, safety
gloves and safety glasses

AS86.61-Z-0002-
01A

1

Switch off refrigerator box

 See Operator's Manual



2

Remove refrigerator box cover



AR86.61-D-
1003A

3

Remove control unit (1) from
refrigerator box



AR86.61-D-
1050A

4

Remove tie straps (2).





5

Remove bolts (3)





6

Remove fan (4) from refrigerator
box





7

Install in the reverse order





8

Perform a function test

 Switch on refrigerator box

(see operating instructions)



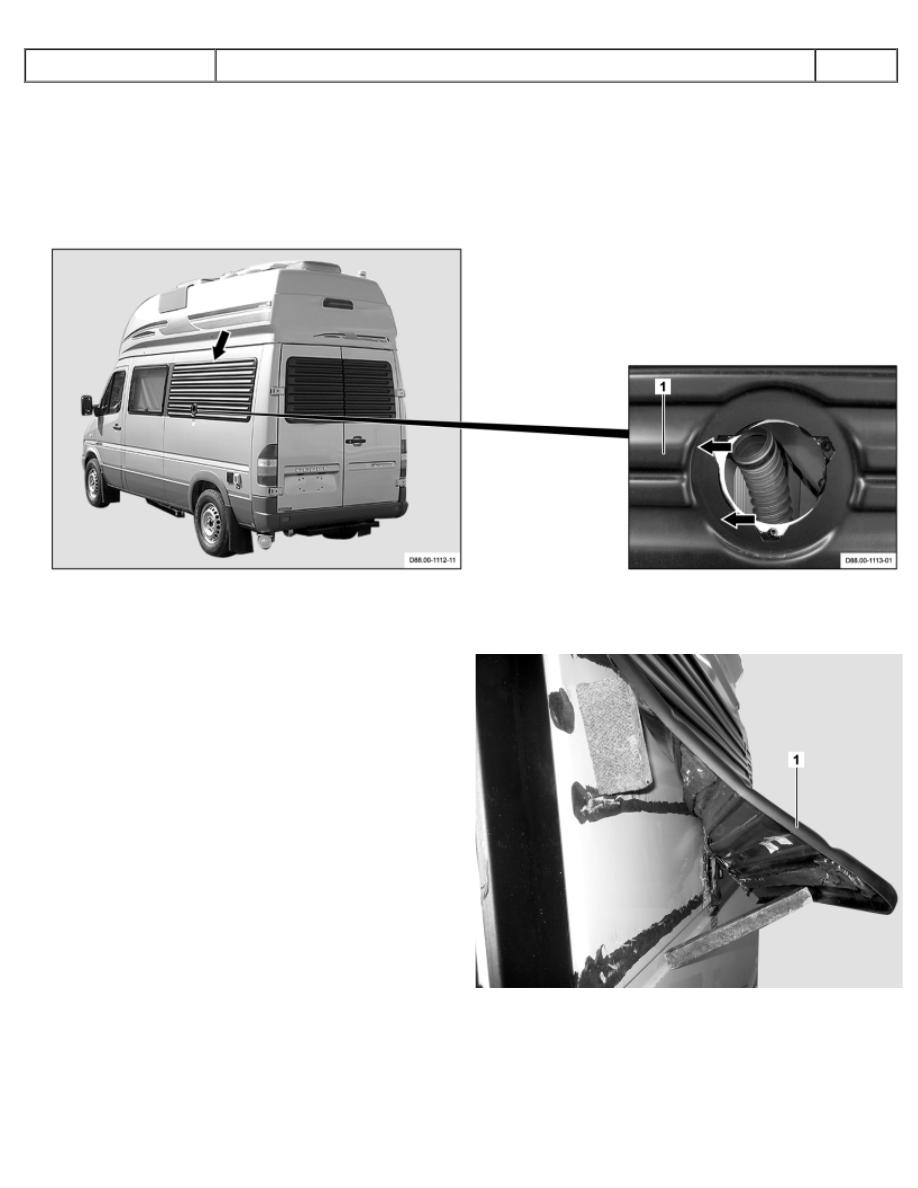

AR88.00-D-1360A

Remove/install window covering

7.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





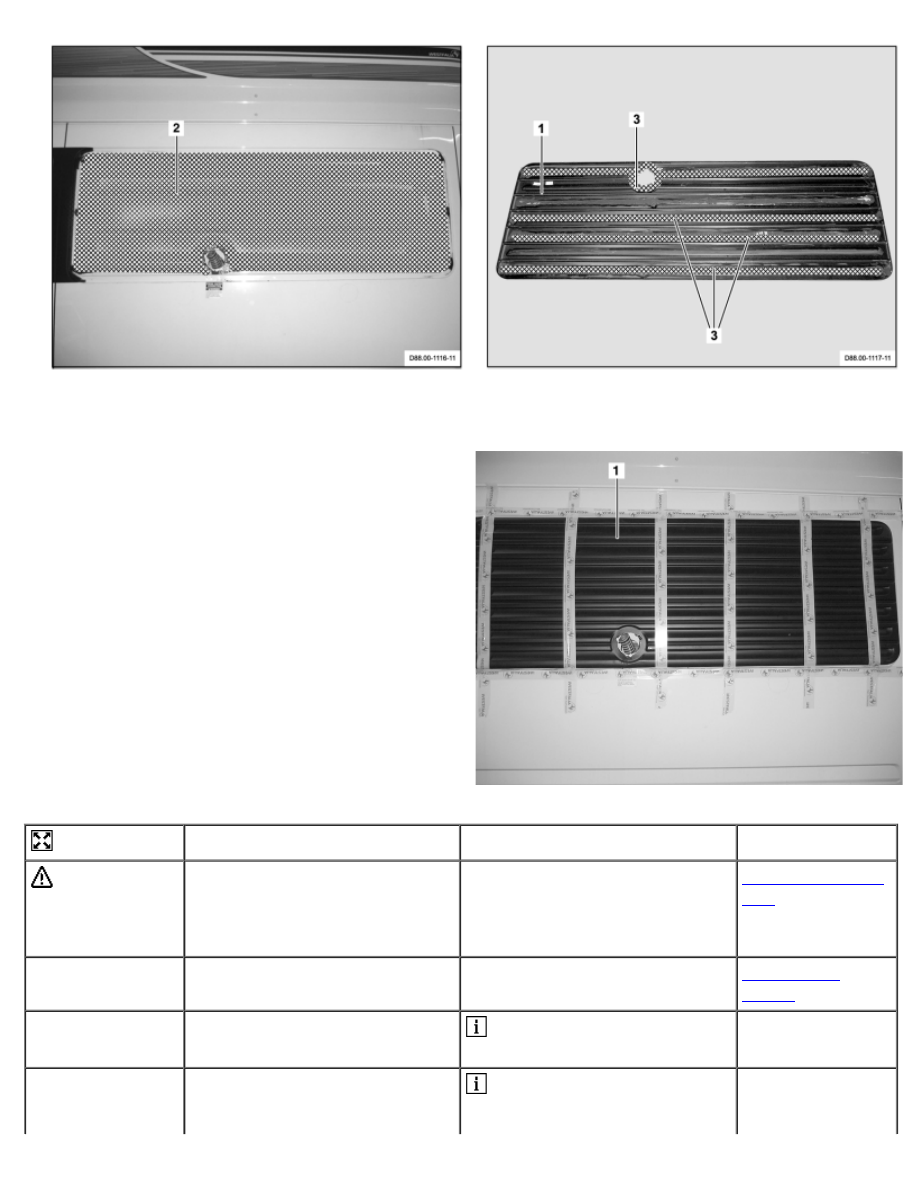

Left side wall

D88.00-1114-08

1 Covering









1 Covering







D88.00-1115-11

D88.00-1118-08

1 Covering



2 Adhesive surface



3 Adhesive surface

1 Covering







D88.00-1119-11

Remove





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

1

Remove fresh water filler fittings



AR86.30-D-
0063A

2

Loosen covering (1) with suitable
tool

 Start loosening covering (1)

at marked points (arrows)







 Covering (1) cannot be

removed without damage. When
