Westfalia. Testing repair electrical manual - part 42

AR86.60-D-0062A

Remove/install wardrobe flap

21.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





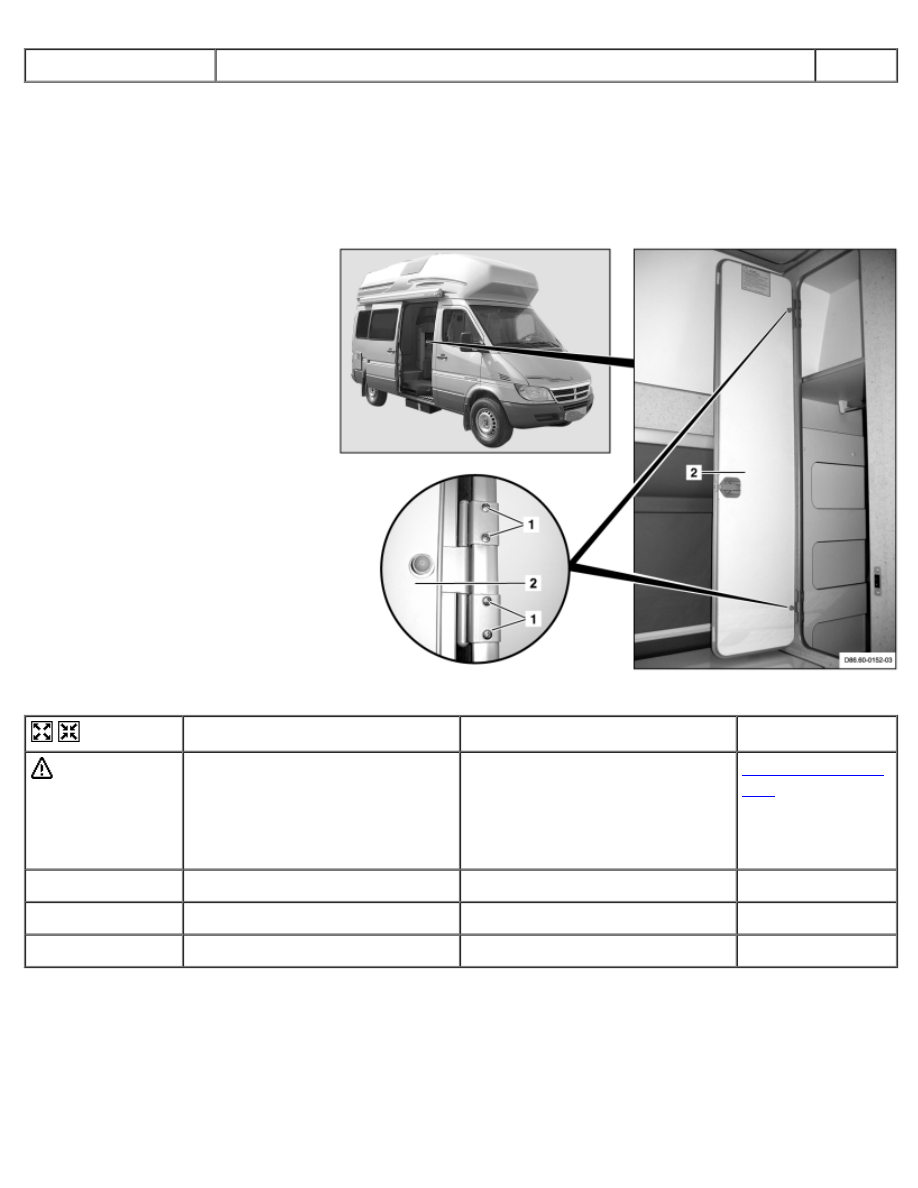

Front flap

1 Bolts
2 Flap







D86.60-0153-06



Remove/Install





 Danger!

Injury hazard from doors,
covers, flaps or loose
components pinching or cutting
off extremities

No body parts should be within
the motion area when moving
doors, covers, flaps and
components Always wear
protective gloves

AS00.00-Z-0025-
01A

1

Remove screws (1)





2

Remove flap (2) with hinges





3

Install in the reverse order





AR86.60-D-0062B

Remove/install wardrobe flap

21.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





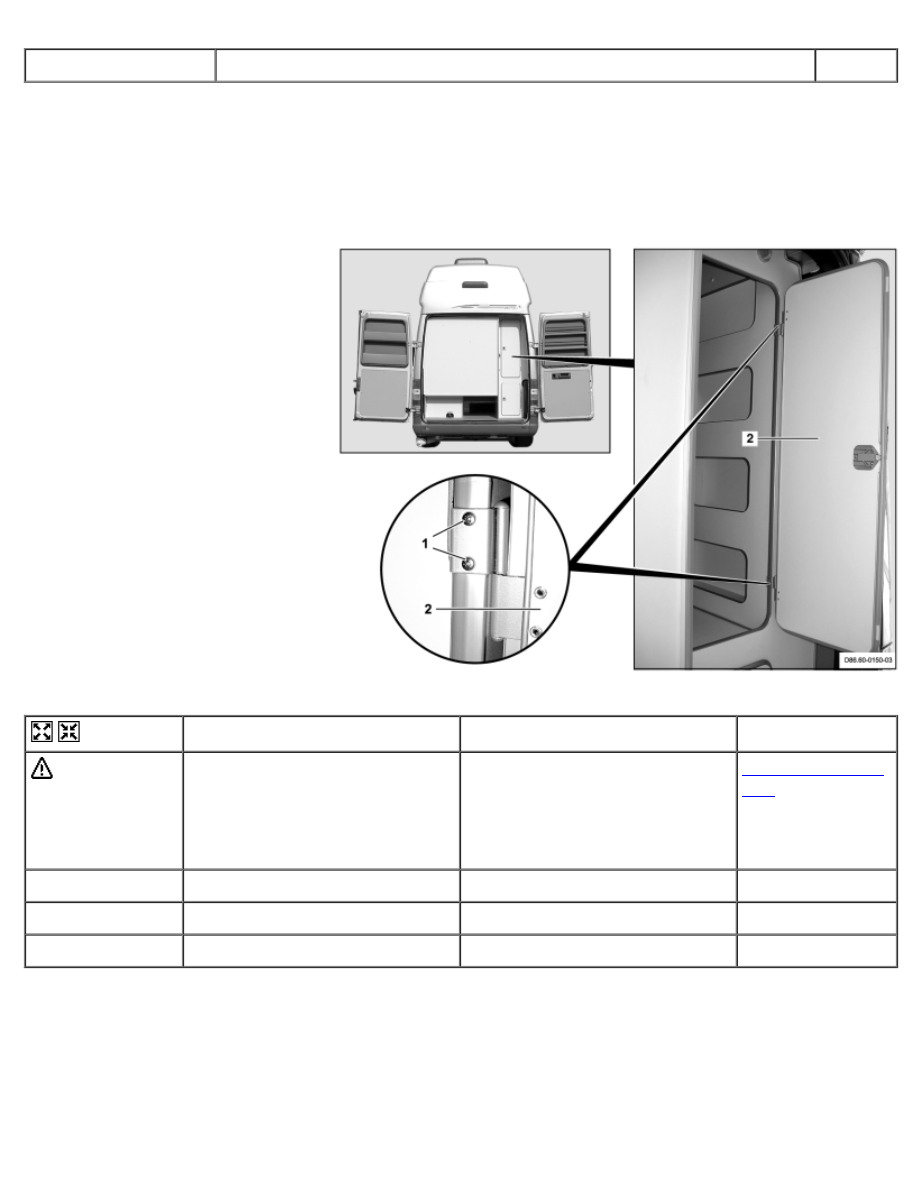

Rear flap

1 Bolts
2 Flap







D86.60-0151-06



Remove/Install





 Danger!

Injury hazard from doors,
covers, flaps or loose
components pinching or cutting
off extremities

No body parts should be within
the motion area when moving
doors, covers, flaps and
componentsAlways wear
protective gloves

AS00.00-Z-0025-
01A

1

Remove screws (1)





2

Remove flap (2) with hinges





3

Install in the reverse order





AR86.60-D-0063A

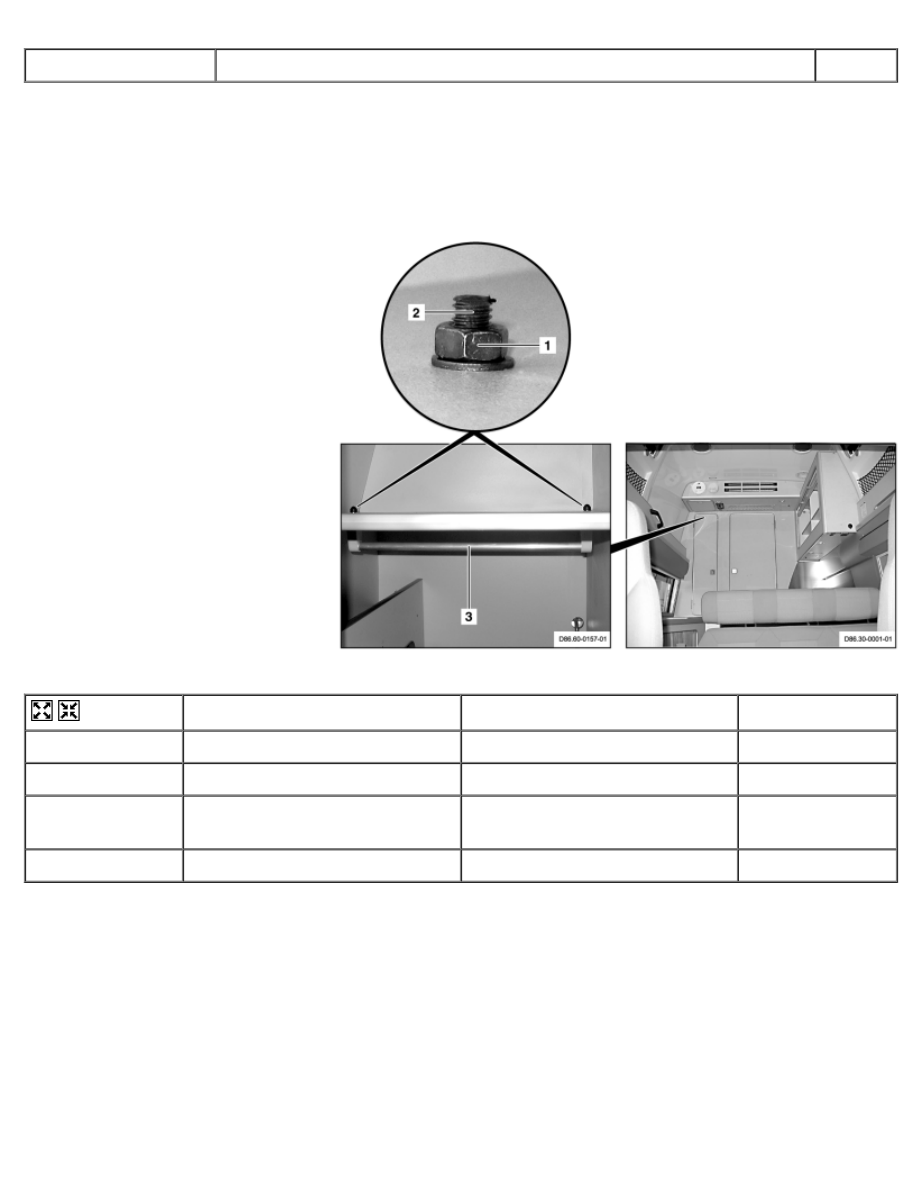

Remove/install wardrobe clothes rail

21.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Nut
2 Screw
3 Clothes rail







D86.60-0158-06



Remove/Install





1

Remove cap from nut (1)





2

Unscrew nut (1)





3

Remove clothes rail (3) with bolt
(2)





4

Install in the reverse order





AR86.60-D-0070A

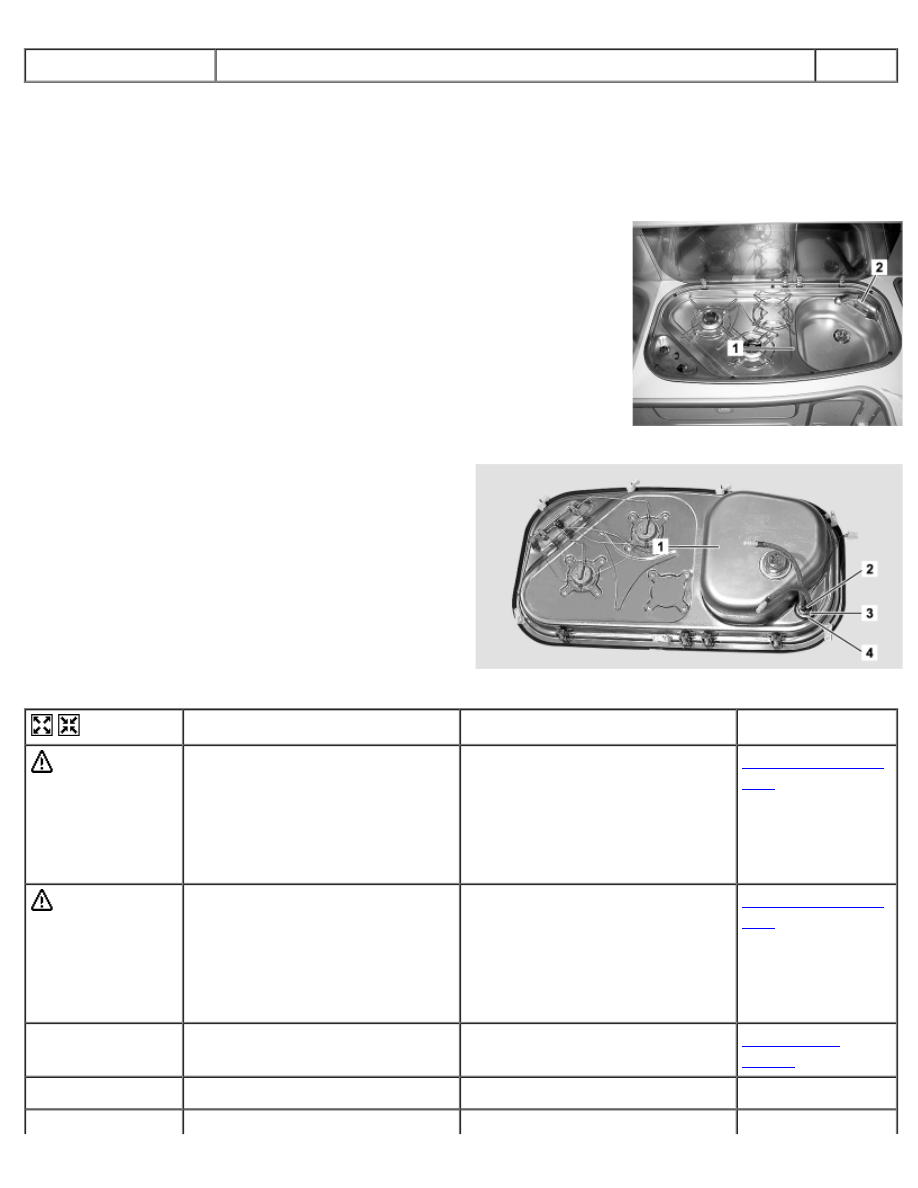

Remove/install sink water tap

27.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Hot water heater/sink combination
2 Water tap







D86.60-0104-01

1 Hot water heater/sink combination
2 Water tap
3 Nut
4 Gasket







D86.60-0105-10



Remove/Install





 Danger!

Risk of injury caused by hot
water exiting from the lines of the
fresh water system

Shut off the water heater in a
timely manner before starting
repair work. Let the water in the
lines and in the components of
the fresh water system cool
down to room temperature.

AS86.00-Z-0002-
01A

 Danger!

Risk of explosion caused by
ignition of gas exiting the lines of
the vehicle's gas system. Risk of
injury caused by burns to skin
and eyes.

Before commencing any work,
ensure that all sources of ignition
have been removed and that the
gas system is completely
emptied if necessary. Wear
protective clothing.

AS86.00-Z-0004-
01A

1

Remove hot water heater/sink
combination (1)



AR86.60-D-
0010A

2

Unscrew nut (3)





3

Remove gasket (4)

 Installation: Check gasket

(4) for damage, replace if
necessary



4

Remove water tap (2) from hot
water heater/sink combination
(1)





5

Install in the reverse order





6

Perform a function test

 Open water tap (2), close



7

Check gas system for leakage



AR86.60-D-
0100A

8

Check wastewater system for
leakage



AR86.30-D-
0071A

9

Check fresh water system for
leakage



AR86.30-D-
0065A

AR86.60-D-0071A

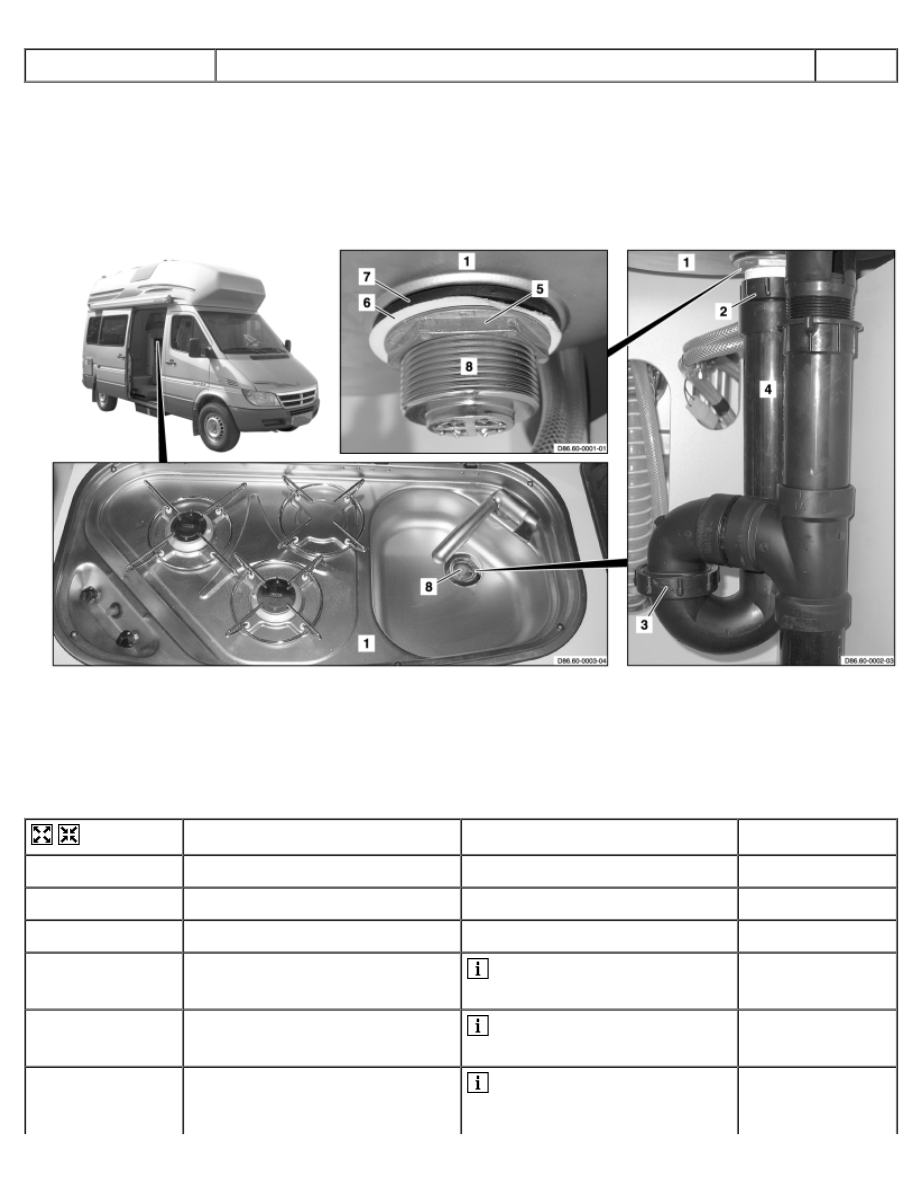

Remove/install syphon

6.4.04

MODEL  903.662




with CODE (ZU8) Version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





hot water heater/sink combination

D86.60-0004-09

1 Hot water heater/sink
combination
2 Bolted connection
3 Bolted connection



4 Downpipe
5 Nut
6 Paper gasket



7 Rubber seal
8 Syphon



Remove/Install





1

Loosen bolts (2)





2

Loosen bolts (3)





3

Remove downpipe (4)





4

Unscrew nut (5)

 Hold syphon (8) with suitable

tool at top.



5

Remove paper seal (6)

 Installation: Replace paper

seal (6)



6

Remove rubber seal (7)

 Installation: Check rubber

seal (7) for damage, replace if



necessary

7

Remove syphon (8) from hot
water heater/sink combination





8

Install in the reverse order





9

Perform leak check

 Open cock, check syphon (8)

and bolts (2, 3) on downpipe (4)
for leakage



AR86.60-D-0072A

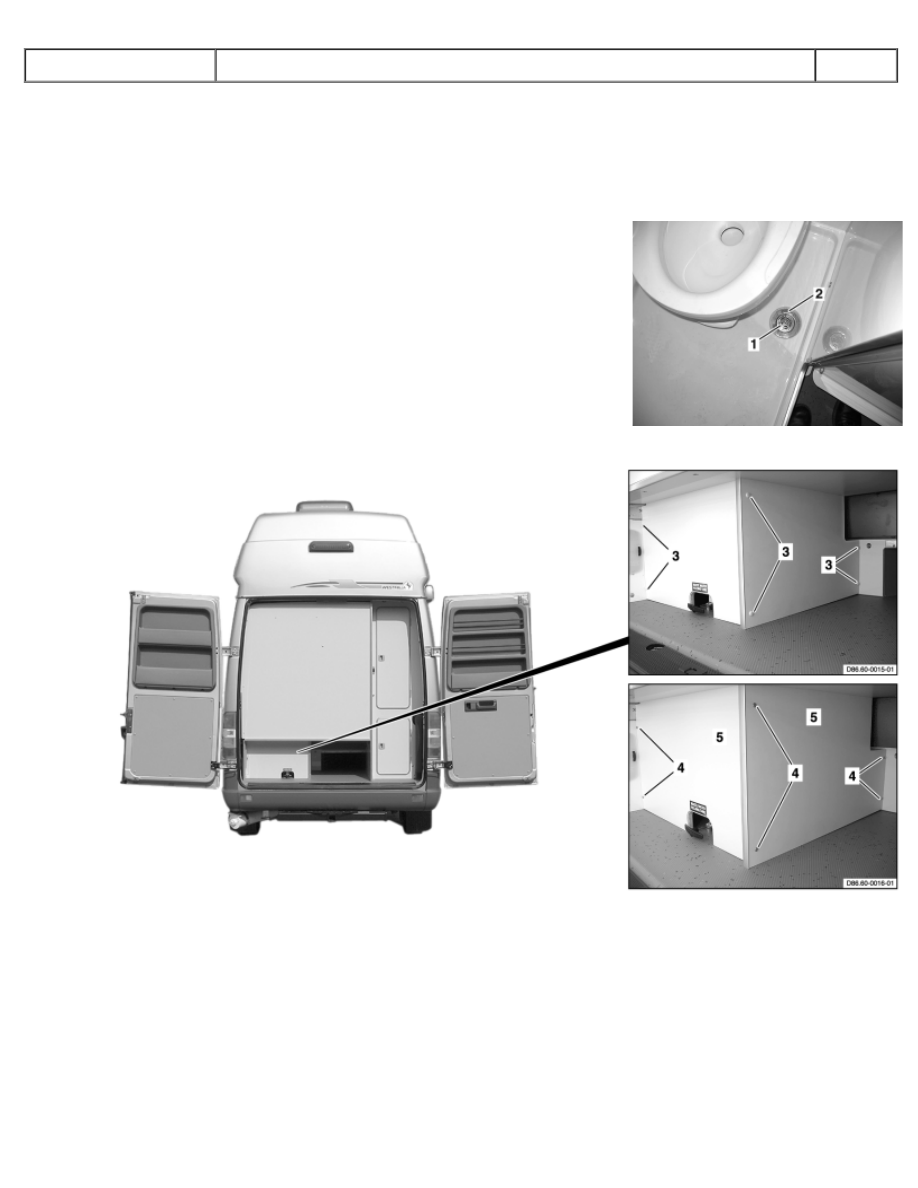

Remove/install waste trap for shower tray

19.5.04

MODEL  903.662




with CODE (ZU8) Version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Strainer
2 Waste trap







D86.60-0014-01

D86.60-0017-09

3 Caps



4 Bolts



5 Covers

6 Downpipe
7 Nut
