Westfalia. Testing repair electrical manual - part 32

tank

7

Check fresh water system for
leakage in area of wash room



AR86.30-D-0065-
03A

8

Check fresh water system for
leakage in rear area of vehicle



AR86.30-D-0065-
04A

9

Separate city water connection
(1)

 See Operating Instructions



AR86.30-D-0068A

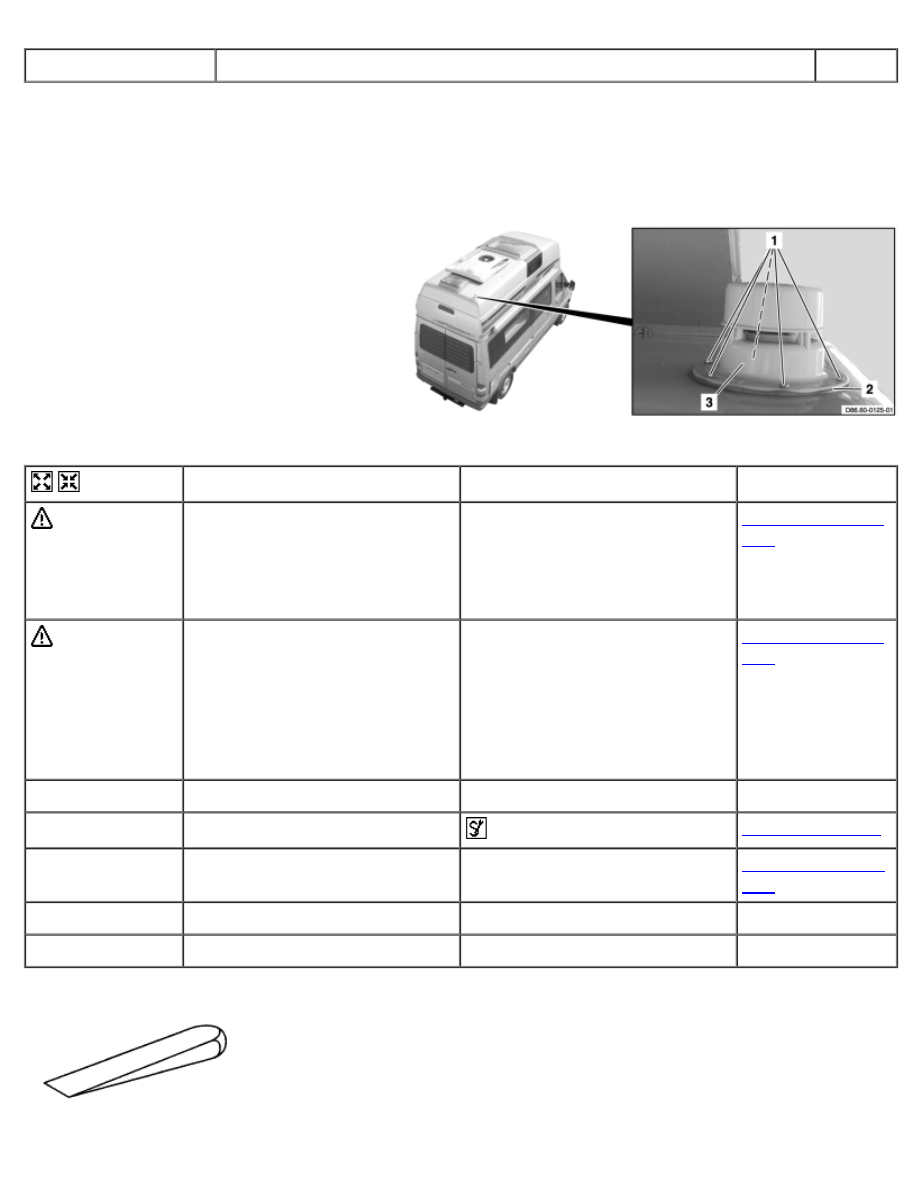

Remove/install high roof excrement tank ventilation

21.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bolts
2 Butyl tape
3 Bleeding







D86.30-0142-04



Remove/Install





 Danger!

Risk of death caused by falling
from vehicle roof . Risk of injury
to other persons caused by
falling objects during work in roof
area.

Perform work on and in area of
vehicle roof only with suitable
aids (ladders, scaffolding,
assembly platforms). Sufficiently
secure working area

AS65.00-Z-0002-
01B

 Danger!

Explosion hazard by ignition of
methane gas leaking from
components in toilet and sewage
system.Injury hazard by burning
of skin and eyes through
inhalation or skin contact with
excrements.

Wear protective gloves, safety
glasses and respiratory mask
Before starting work, ensure that
all ignition sources are
eliminated and that the
excrement tank is completely
emptied.

AS86.00-Z-0003-
01A

1

Remove screws (1)





2

Separate butyl cord (2)

 Mounting wedge

110 589 03 59 00





Butyl tape

BR00.45-Z-1067-
01A

3

Remove ventilation (3)





4

Install in the reverse order











110 589 03 59 00







Mounting wedge







Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1067-
01A

12 x 1.5 mm butyl strip

170 795 11 98

AR86.30-D-0069A

Remove/install wastewater tank slide valve

1.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D86.30-0123-09

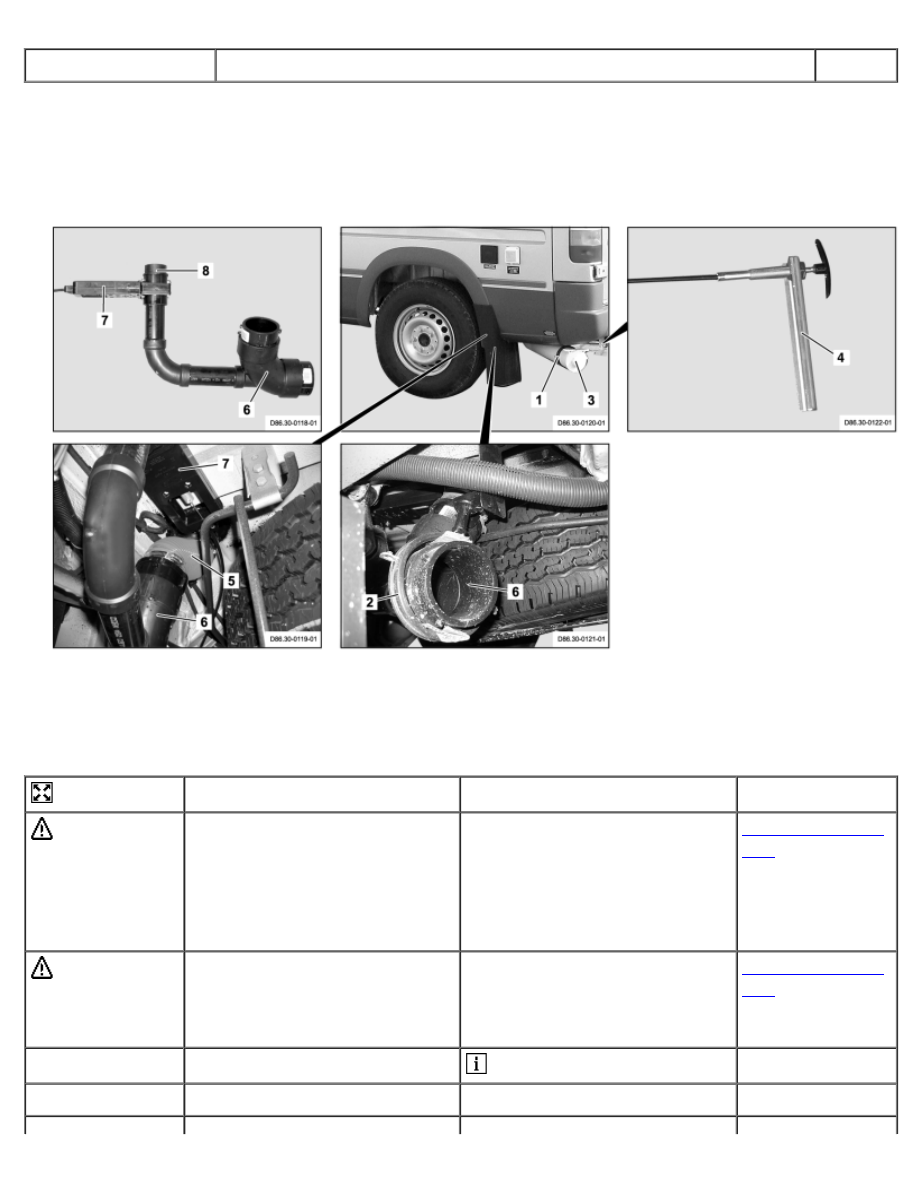

1 Clip
2 Clip
3 Drain pipe



4 Bracket
5 Hose
6 Sequence



7 Slide valve
8 Union nut

Remove





 Danger!

Risk of death caused by vehicle
slipping or toppling off of the
lifting platform.

Align vehicle between the
columns of the hydraulic hoist
and position the four support
plates below the hoist support
points specified by the vehicle
manufacturer.

AS00.00-Z-0010-
01A

 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.
Deburr replacement panels.

AS00.00-Z-0017-
01B

1

Drain wastewater tank

 See Operating Instructions



2

Slacken clamp (1)





3

Slacken clamp (2)





4

Remove drain pipe (3)





5

Unscrew bracket (4) with handle
from rear panel





6

Disconnect hose (5) from drain
(6)





7

Unscrew union nut (8)





8

Remove slide valve (7) with drain
(6)

 Slide valve (7) is glued to

drain (6) and cannot be
separated from drain (6) without
damage



Install





9

Screw slide valve (7) to
wastewater tank with union nut
(8)





10

Unscrew bracket (4) to rear
panel with handle





11

Install drain (6)

 Glue drain (6) to slide valve

(7). Ensure that leakage is not
present between both
components







Sikaflex 252 adhesive for glued
paneling

BR00.45-Z-1021-
02A

12

Connect hose (5) to drain (6)





13

Install drain pipe (4)





14

Tighten clamp (2)





15

Tighten clamp (1)





16

Check sewer system for leakage



AR86.30-D-
0071A

Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1021-
02A

Sikaflex 252 adhesive for glued paneling

005 989 36 71

AR86.30-D-0070A

Remove/install wastewater tank

16.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

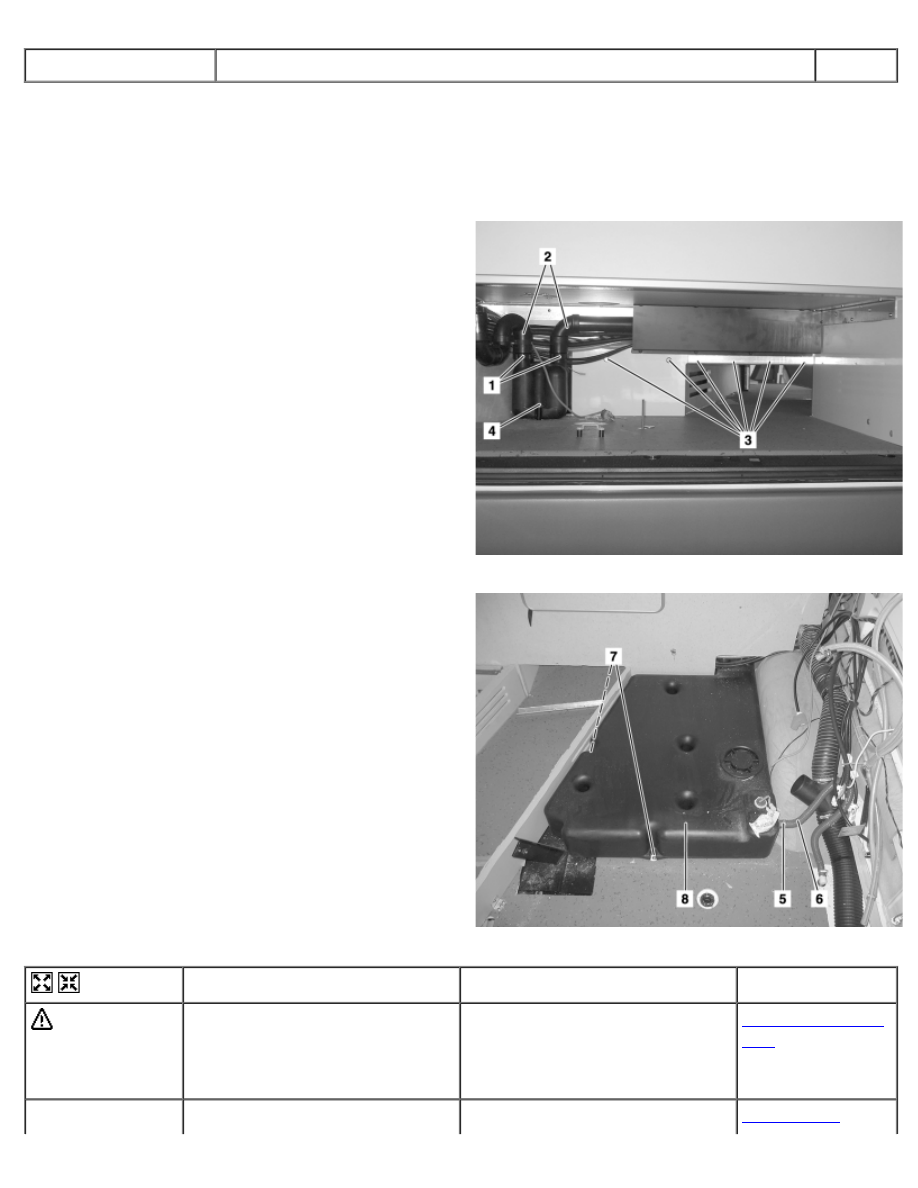

1 Union nuts
2 Sewer pipes
3 Bolts
4 Screw







D86.30-0135-11

5 Hose clamp
6 Hose
7 Bolts
8 Wastewater tank







D86.30-0136-11



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.
Deburr replacement panels.

AS00.00-Z-0017-
01B

1

Remove platform floor



AR68.20-D-

2080A

2

Remove wastewater tank slide
valve



AR86.30-D-
0069A

3

Unscrew union nuts (2) from
sewer pipes (2)





4

Remove bolts (3)





5

Unscrew bolt (4)





6

Loosen hose clamp (5)





7

Pull off hose (6)





8

Unscrew bolts (7).





9

Remove wastewater tank (8)





10

Install in the reverse order





AR86.30-D-0071A

Check sewer system for leakage

19.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

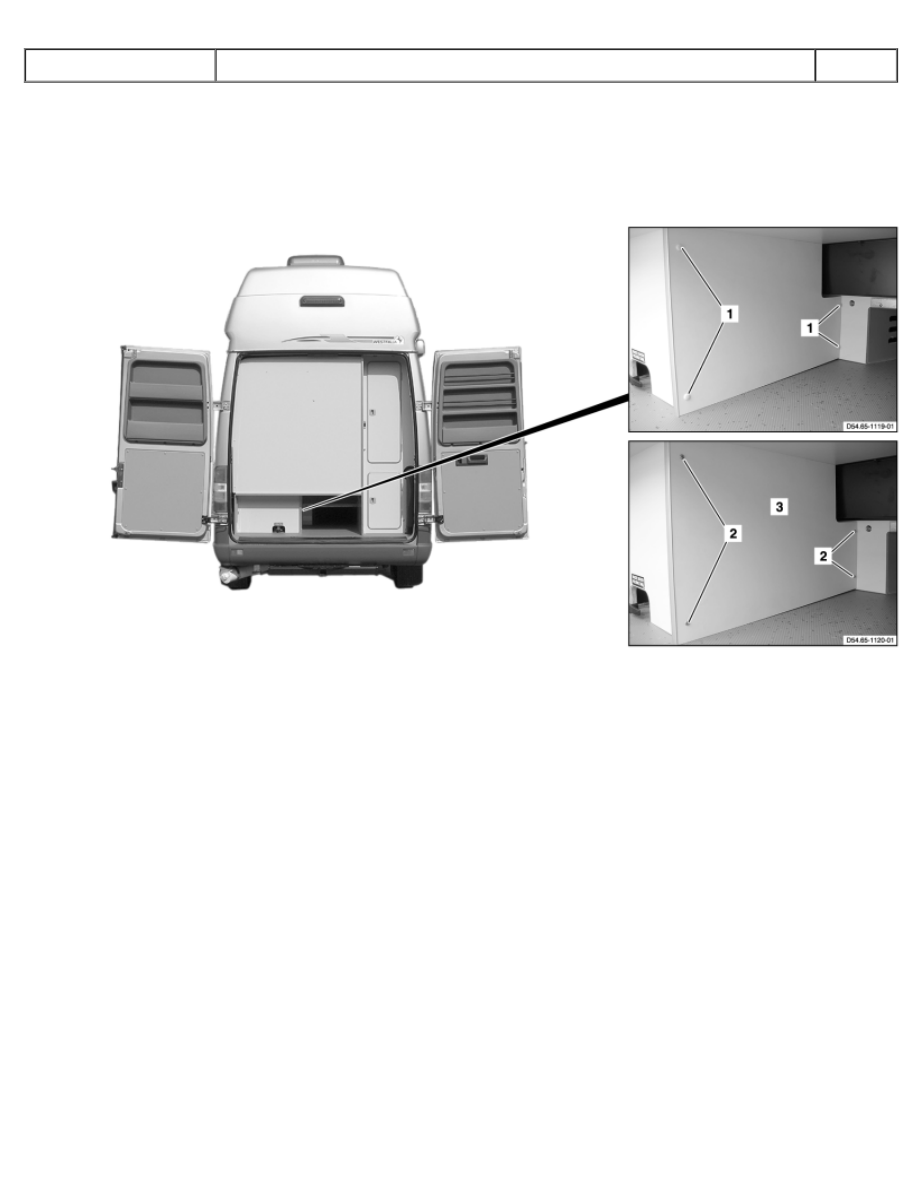

D54.65-1121-09

1 Caps



2 Bolts



3 Cover

4 Curtain
10 Pipe line
