Проверка и ремонт

169

название

ETX (платформа)

ETX (Тягач

полуприцепа)

(для

самосвала)

H2кузов

(тягач)

H2кузов

(платформа)

H2кузов

(самосвал)

Задняя поворотная фара

21W×2

хвостовая фара

5W×2

задняя противотуманная фара

21W×2

21W

заний ход-сигнал

21W×2

21W

Тормозная фара

21W×2

лампа номерного знака

Фара заднего света

21W

фара для чтения

10W+21W

фара на полке

10W

фара в шкафу документа

10W(межконтинентальная
версия с выской
верхушкой,другая версия нет)

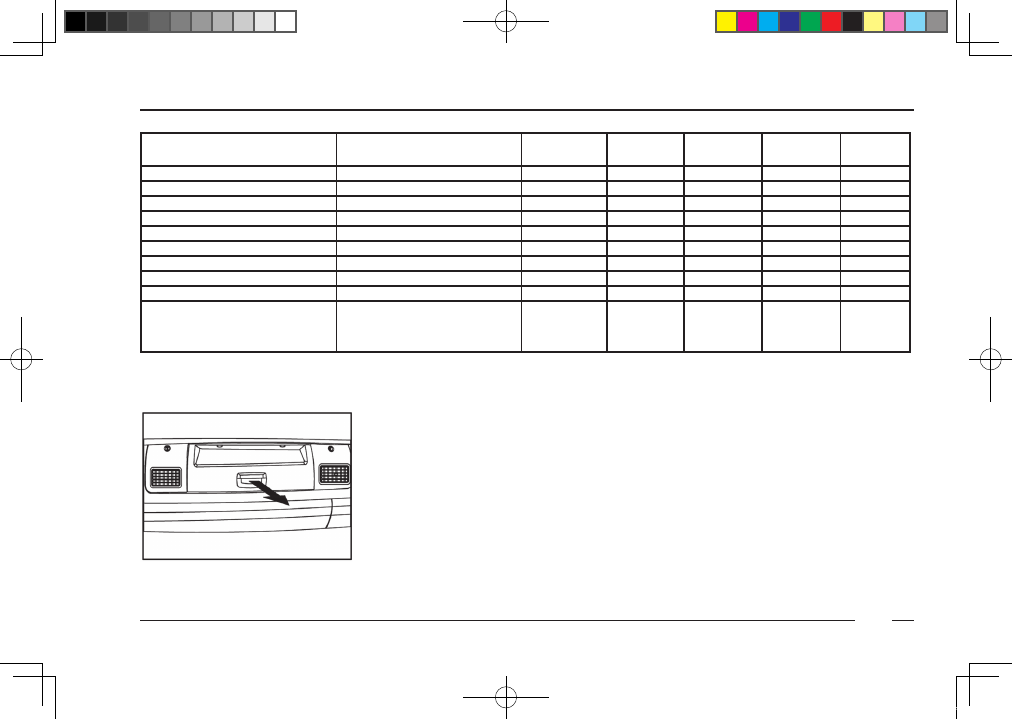

Крышка коробки предохранителя
«Коробка предохранителя установлена на стороне места вспомогательно-

го водителя, можно легко вручную вытянуть» (H2 внутренняя отделка); «

Коробка предохранителя установлена на стороне места вспомогательного

водителя, надо выдвинуть прямо при применении, нельзя переворачивать

» (ETX внутренняя отделка)
Если предохранитель плавился, то должно уточнить причину и про-

изводить необходимый ремонт и проверку перед заменой предохрани-

теля. Необходимо заменить предохранителем одинакового ампеража

по установленной ёмкости в символе. Нельзя сменить металлической

проволокой. В противном случае, за порчу деталей и узлов ответс-

твенность наша компания не будет нести.

Проверка и ремонт

170

Коробка предохранителя

F11

F21

F12

F22

F13

F23

F14

F24

F1 5

F25

F16

F17

F1 8

F19

F10

F20

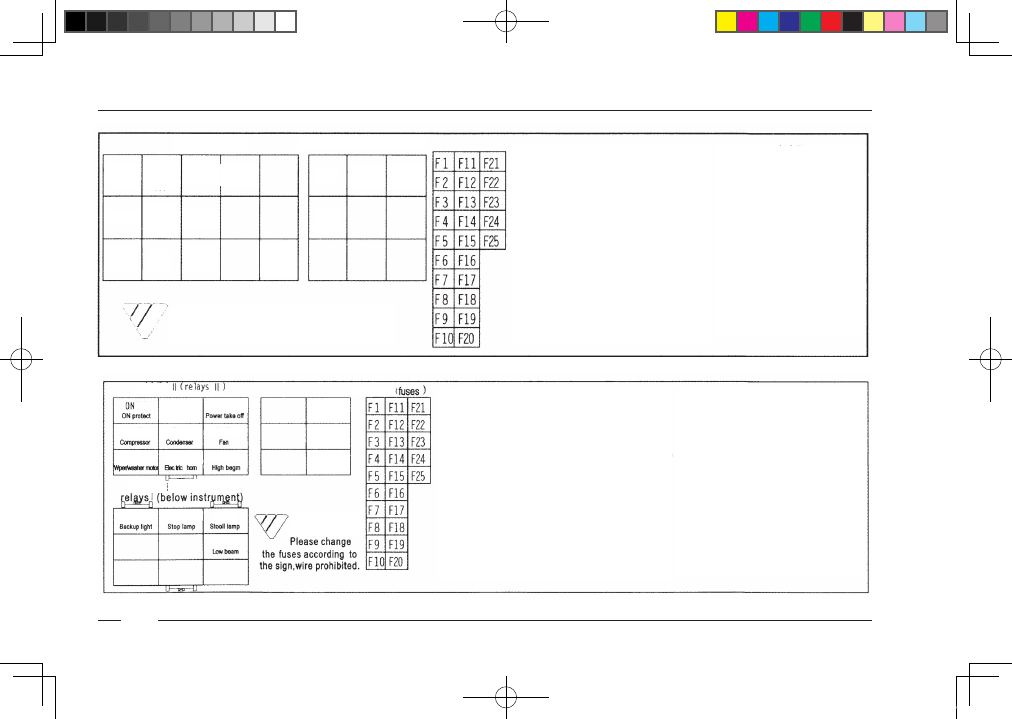

Роскошная версия

F1/15A включатель зажигания,контроллер прекращения(Ignition switch, Turn off

controller)

F2/15A фара заднего хода/зуммер/радар,труба(Backuplight/buzzer/radar, hom)

F3/15A поворот/тревожная лампа опасности(Tum/warning lamp)

F4/15Aлевое электрическое окно (Left electric window)

F5/15A правое электрическое окно (Right electric window)

F6/15A хвостовая, скоростная/противотуманная передняя фара

(Tail lamp, Vehicle-speed/Front-fog lamp)

F7/15A Конденсатор,компрессор(Condenser, Compressor)

F8/15A воздуходувка,контроллер(Blower motor, Air-condition controller)

F9/15A закуриватель (Gigarette lighter)

F10/Пусто (Empty)

F11/10A электромашина стеклоочистителя (Wiper motor)

F12/10A: левая фара дальнего света/вспомогательная фара（Left high beam/assistant

lamp）

F13/10A: правая фара дальнего света/вспомогательная фара（Right high beam/

assistant lamp

F14/7.5A: подогрев двигателя (Engine prewarmning)

F15/7.5A: контроллер подогрева, контроль электрического опрокидывания кузова, по-

догреватель сушилки, промывной двигатель

(Prewarming controller, Bodywork electric turn control, Airer heater, Washer motor)

F16/5A: приёмник, МЛ/плеер видео

F17/7.5A: пневматическое торможение, машина отбора мощности, опрокидывание

самосвала

(Exhaust brake, Power take off, Dump truck turn)

F18/7.5A: тормозная фара(Brake lamp)

F19/7.5A: замок центрального контроля(Center-control lock)

F20/7.5A комбинированный прибор (Combination instrument)

F21/5A Дифференциал между колёсами / валами (Inter-wheel/Inter-axle differential)

F22/5A левая фара ближнего света (Left low beam lamp)

F23/5A правая фара ближнего света(Right low beam lamp)

F24/5A комнатная/фара ступени, задний свет(Room/Step lamp、Back head lamp)

F25/5A комбинированный прибор/запоминающее электропитание приёмника

(Combination instrument/Radiogram memory power supply)

Проверка и ремонт

171

Коробка предохранителя (fuses)

F26

F27

F28

F29

F30

F26/7.5A: Электрическое зеркало задней обзорности (Electric rearview mirror)
F27/15A: электропитание электромагнитного клапана тормозной системы защиты от

скольжения(ABS)(Anti-skid brake system magnetic valve power supply)
F28/5A: рабочее электропитание тормозной системы защиты от скольжения(ABS)
(Anti-skid brake system work power supply)
F29/5A: рекордер езды
F30/пусто (Empty)

Проверка и ремонт

172

F01/10A: электропитание включателя зажигания

F02/5A: подогрев двигателя

F03/5A: фара заднего хода, зуммер заднего хода, дифференциал между вала-

ми, дифференциал между колёсами

F04/5A: пневматическое торможение, машина отбора мощности, опрокидыва-

ние самосвала

F05/5A: комбинированный прибор, бдительный прибор водяной температуры

и уровня

F06/10A: компрессор, двигатель вентилятора конденсаторадвигатель воздухо-

дувки

F07/10A: двигатель воздуходувки

F08/10A: двигатель стеклоочистителя, двигатель распылителя

F09/15A: Прикуриватель

F10/15A: труба, зуммер опрокидывания, сушилка

F11/5A: фонарик, освещение приборов

F12/15A: левая фара переднего света

F13/15A: правая фара переднего света

Коробка реле

зажигание

Пневматичес-

кое торможе-

ние

М а ш и н а

отбора мощ-

ности

Ближний свет

Компрессор

Вентилятор

конденсатора

воздуходувка

С п р ы с к

стеклоочис-

тителя

Труба

Фара даль-

него света

Бдительный

п р и б о р

лишнего сни-

жения уровня

воды

Коробка реле (установленна на средне-нижней

части приборного полока)

фонарик

задний ход-

сигнал

То р м о з н а я

фара

зажигание

Удобная версия

По требованию таблицы заменить

предохранитель, запрещается приме-

нить металлическую проволокуПре-

дохранитель

Коробка реле

Защита Пневматическое

торможение

Отбор
мощности(PTO)

Компрессор

конденсатор

воздуходувка

Двигатель стеклоочис-

тителя/мойки

Электрическая

труба

Дальний свет

Коробка реле

з а д н и й х о д -

сигнал

Тормозная фара

фонарик

Дальний свет

тревожный ми-

гающий прибор

Мигающий при-

бор поворота

Б д и т е л ь н ы й

прибор лишнего

снижения уровня

воды

Предохранитель

F1/5A: включатель зажигания (lgnition switch)

F2/5A: контроллер техухода, подогрева двигателя (Engine prewarming, Prewarming

controller)

F3/5A: фара заднего света, дифференциал между колёсами/валами (Back head lamp, Inter-

wheel/Inter-axle differential)

F4/5A: пневматическое торможение, машина отбора мощности, опрокидывание самосвала,

фара для заднего хода (Exhaust broke, Power take off, Dump truck turn, Bakcup light)

F5/5A: комбинированный прибор, бдительный прибор лишнего снижения уровня воды,

прибор увеличения кода (Combination instrument, Low water warner, Code dialer)

F6/10A: Конденсатор,.компрессор (Condenser, Compressor)

F7/10A: воздуходувка,.приёмник,.МЛ/плеер видео (Blower motor, Radiogram, Cassette/Video

play-instrument)

F8/10A: Двигатель стеклоочистителя,.мойки (Wiper motor, Washer motor)

F9/15A: Прикуриватель (Cigarette lighter)

F10/15A: труба,.зуммер опрокидывания,.тормозная фара (horn, Turn buzzer, Stop lamp)

F11/5A: фонарик (Small lamp)

F12/15A: левая фара переднего света (Left headlamp)

F13/15A: правая фара переднего света (Right headlamp)

F14/10A: комнатная лампа, лампа ступени (Room lamp, Step lamp)

F15/10A: сушилка, мигающий прибор поворота, мигающий прибор пово-

рота (Airer, Turn flasher)

F16/5A: запоминающее электропитание приёмнопередатчика (Radiogram

memorize power supply)

F17/15A: тормозная система защиты от скольжения, электропитание

электромагнитного клапана (Anti-skid broke system magnetic valve power

supply)

F18/5A: тормозная система защиты от скольжения, рабочее электропита-

ние (Anti-skid brake system work power supply)

F19/10A: тревожный мигающий прибор (Warning flasher)

F20/5A: рекордер езды (Run recorder)

F21/10A: Противотуманная фара (Fog lamp)

F22/ A: пусто (Empty)

F23/ A: пусто (Empty)

F24/ A: пусто (Empty)

F25/ A: пусто (Empty)

F14/7.5A: Фара ближнего света.

F15/10A: Комнатная лампа

F16/10A: передняя, задняя противотуманная фара

F17/15A: ABS ведущей машины

F18/5A: ABS15

F19/15A: электромагнитное железо прекращения

F20/пусто

F21/5A: запоминающее электропитание приёмнопередат-

чика

F22/ A: пусто

F23/ A: пусто

F24/ A: пусто

F25/ A: пусто

При повреждении предохранителя необходимо заменить его по определённому объёму,

нельзя сменить проволоку на предохранитель, в противном случае никакое последствие

отвечает за себя.

(промежуточная нижняя

часть панели приборов)
