Потребители тока и схема электрооборудования на аэросанях

Вырабатываемая источниками тока электроэнергия используется, как мы уже говорили, для питания различных агрегатов и осветительных приборов.

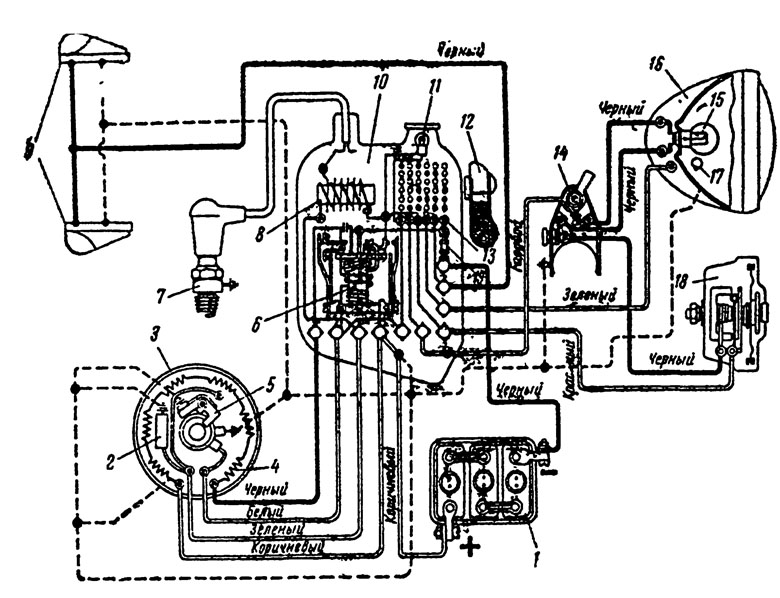

На рисунке 82 изображена схема электрооборудования легких аэросаней с двигателем «ИЖ-49». В ней использованы все электроагрегаты, установленные на мотоцикле.

Схема электрооборудования мотоцикла принципиально не изменяется, только все точки схемы, присоединяемые на мотоцикле к «массе», на аэросанях, имеющих деревянный корпус, соединяются проводами и подключаются к положительному зажиму аккумуляторной батареи.

Из схемы видно, что собственно потребителей тока в ней всего три (не считая обеспечение током системы зажигания двигателя) — это основная фара освещения с двумя лампочками дальнего и ближнего света, габаритные красный и зеленый огни, включенные вместо заднего фонаря, и электрический звуковой сигнал. Все остальные элементы схемы являются или агрегатами управления, »ли проводниками тока.

Особое внимание на аэросанях следует уделять приборам наружного освещения. Установленные на аэросанях фары должны обеспечивать в ночное время хорошую видимость дороги. Нужно учитывать, что при движении ночью бывает необходимо просматривать и окружающую местность — берега, нависшие ветки деревьев и т. п. Для

этого аэросани снабжают подвижной поворотной фарой или прожектором-искателем.

Необходимо следить за фокусировкой световых приборов, их чистотой и установкой ламп, соответствующих данному оптическому элементу. Лампы с одинаковым размером цоколя не всегда взаимозаменяемы. Кроме различных характеристик и габаритов, их нить накаливания может оказаться не в фокусе рефлектора, что резко снизит освещенность дороги.

Для контроля за работой источников тока желательна установка вольтметра и амперметра.

Все выключатели надо монтировать на специальном электрощитке, располагаемом на доске приборов в непосредственной близости от водителя аэросаней. Электрощиток размещают обычно под левой рукой водителя с таким расчетом, чтобы можно было до любого из выключателей дотянуться рукой без напряжения.

Электропроводку производят морозостойкими электропроводами и прикрепляют к конструкции корпуса специальными изолированными хомутиками. Сечение проводов выбирают по расчету.
