Пеноподъемник телескопического типа автомобиля химического пенного тушения
ПАХТ ЗИЛ-150
Пеноподъемник телескопического типа предназначен для подачи химической
или воздушно-механической пены при тушении пожаров нефти и
нефтепродуктов в резервуарах. Пеноподъемник применяется для резервуаров
высотой от 6.8 до 12,5 м. Пропускная способность пенослива для подачи
химической пены равна 75 л/сёк и воздушно-механической — 150 л/сек.
Для подачи через пеноподъемник воздушно-механической пены
устанавливается воздушно-пенный ствол производительностью 10 м1 пены в
минуту.
Воздушно механическая пена получается на основе пенообразователя ПО-1.
Пеноподъемник (рис. 99) состоит из трех основных частей основания 1,
корпуса 2, пенослива 3 и удлинителя 4. Все основные части пеноподъемника
разборные и крепятся отдельно на крыше автомобиля.
Основание 1 состоит из опорного диска 5, в центре которого приварена
стойка 6. На нижней стороне диска укреплены три откидных опорных рычага
7, которые в откинутом положении увеличивают опорную базу основания. При
сборке основания с корпусом в стойку 6 вставляется нижний стержень
корпуса пеноподъемника.
Корпус 2 состоит из двух тонкостенных труб, входящих одна в другую.
Изменение высоты пеноподъемника производится за счет выдвижения
внутренней трубы. Механизм выдвижения смонтирован на корпусе 2 и
представляет собой цепную передачу Щ шестерню с круглыми зубьями. 9 и
рейку 10.

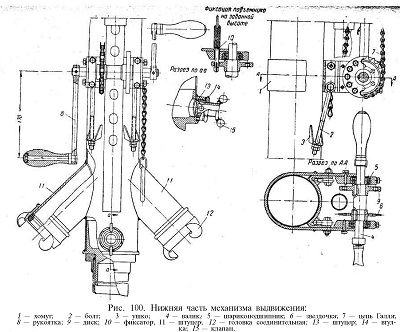

На рис. 100 показана нижняя часть механизма выдвижения.; Нижний хомут 1
свободно сидит на наружной трубе корпуса и соединен с ней при помощи
болтов 2, входящих в ушки 3, В верхней части хомута установлен валик 4
на шарикоподшипниках 5. На валике смонтирована звездочка 6 с цепью Галля
7. Валик приводится во вращение посредством рукояток 8.
В выдвинутом положении пеноподъемник фиксируется с помощью диска 9,
установленного на валике 4, и фиксатора 10.
На нижнем конце наружной трубы корпуса имеются два штуцера 11 с
головками 12 для присоединения напорных рукавов диаметром 65 мм.
Для спуска воды и пеноэмульспп из пеноподъемника
после работы на наружной трубе установлен спускной клапан, состоящий из
штуцера 13, втулки 14 и клапана 15.
В случаях, когда обнаруживается большое провисание цепи Галля, оно
устраняется передвижкой хомута 1 путем .'подтяжки болтов 2.
На рис. 101 показана верхняя часть механизма выдвижения. Верхний хомут
постоянно укреплен на наружной трубе корпуса.

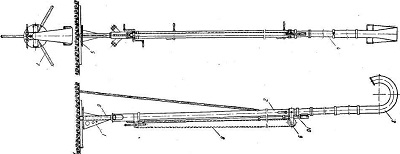

Рис. 99. Пеноподъемник телескопического типа:
1 — основание; 2 — корпус; 3 — пенослив,
4 — удлинитель; 5 — опорный диск; 6 — стойка-, 7 — опорный рычаг; 8 —
цепная передача. 9 — шестерня; 10 — рейка.
Рис. 100

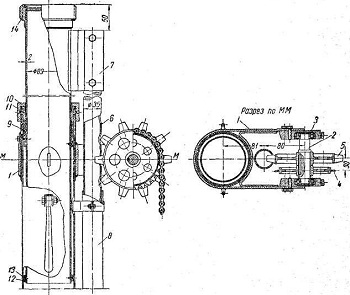

Рис. 101. Верхняя часть механизма выдвижения.
В верхней части хомута установлен валик 2 на
шарикоподшипниках 3. На валике смонтирована ведомая звездочка 4 с
надетой на нее цепью Галля и шестерня с круглыми зубьями .5, которая
находится в постоянном зацеплении с рейкой 6.. Своим верхним концом
рейка 6 постоянно закреплена в кронштейне 7, приваренном к верхнему
концу внутренней трубы корпуса. Нижний конец рейки свободно перемещается
в трубе 8, укрепленной постоянно на наружной трубе корпуса.
Герметичность между внутренней и наружной трубой корпуса достигается
сальниковым устройством 9. Сальник подтягивается с помощью муфты 10 и
втулки //. На нижнем конце внутренней трубы корпуса установлена обойма
12 с шариками 13 для удобства выдвижения пеноподъемника на по-жаре.
Внутренняя труба корпуса заканчивается ниппелем- 14 для присоединения
удлинителя с пеносливом.
Удлинитель является промежуточным звеном между внутренней трубой корпуса
и пеносливом и применяется для подачи химической пены.
При подаче воздушно-механической пены удлинитель заменяется
воздушно-пенным стволом.
В этом случае пенослив закрепляется на верхнем конце воздушно-пенного
ствола.
Для переноски пеноподъемника на концах наружной трубы корпуса имеются
откидные рукоятки.
Установка пеноподъемника в вертикальное положение (после его сборки)
осуществляется с помощью шеста.
