Фермовозы

 Предназначены для перевозки железобетонных ферм длиной до 24 м и массой до 20 т в положении, обеспечивающем их наибольшую сохранность.

Полуприцеп-фермовоз УПФ-1218 (рис. 62) имеет сварную составную трехсекционную раму, обеспечивающую возможность перевозки ферм различной длины. Для перевозки 18-метровых ферм соединяют все 3 секции, а если необходимо перевезти фермы длиной 12 м, то среднюю секцию удаляют.

В передней и задней секциях рамы имеются грузовые площадки, на которые устанавливаются фермы

при их транспортировке. По сторонам передней площадки закреплены кронштейны опорных устройств. На задней площадке установлены кронштейн поворотной стрелы для подъема запасного колеса и механизм крепления колеса.

При транспортировке ферма в вертикальном положении удерживается четырьмя винтовыми зажимами, устанавливаемыми по бокам передней и задней секций.

Поворотная тележка полуприцепа с механическим тросовым приводом имеет устройство для фиксации при обрыве каната.

Полуприцепы-фермовозы имеют небольшую погрузочную высоту, что значительно повышает устойчивость автопоезда.

Полуприцеп-фермовоз УПФ-2124 имеет неразъемную раму, рассчитанную на перевозку ферм длиной 24 м. По верху боковых ферм рамы установлены ограждения. Железобетонные фермы при транспортировке скрепляются между собой тремя стояками и тремя парами

винтовых зажимов. В задней части полуприцепа расположена лестница.

Ходовая тележка полуприцепа — двухосная, поворотная с передней управляемой осью. Привод—канатный.

На тележке расположены три механизма блокировки, имеющих пневматический привод:

при обрыве каната поворотного устройства включается блокировка верхнего блока с рамой полуприцепа;

при движении задним ходом блокируется управляемая ось с рамой ходовой тележки, а также ходовая тележка с верхним блоком поворотного устройства.

Техническая характеристика полуприцепов-фермо-возов приведена в табл. 21.

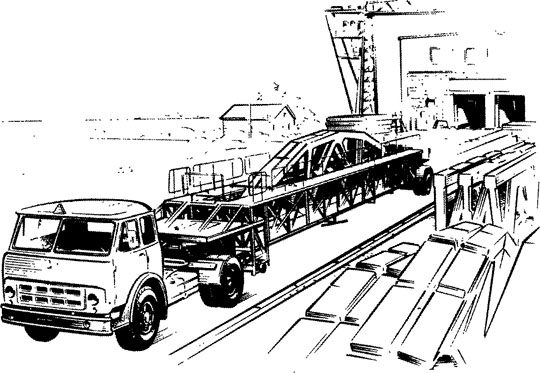

Рис. 62. Фермовоз УПФ-1218
