4.12. ПОДВЕСКА ТРАКТОРА Т-150К


Подвеска предназначена для присоединения переднего моста к раме трактора. Подвеска переднего моста представляет собой продольные полуэллиптические рессоры 6 (рис. 73), которые соединены с мостом стремянками 1, а с рамой — через резиновые подушки 7. Динамический ход переднего моста вверх ограничен двумя резиновыми буферами. Задний мост жестко прикреплен к кронштейнам 8 и 9 (рис. 72) рамы.

Для улучшения плавности хода трактора в подвеске переднего моста установлены телескопические гидравлические амортизаторы 2 (рис. 73) двухстороннего действия, которые закреплены в кронштейнах на осях 3 с пружинными шплинтами 4. При нормальной эксплуатации амортизаторы не требуют регулировки или доливки масла. Разборку амортизаторов производите только при необходимости в ремонтных мастерских, соблюдая особую чистоту.

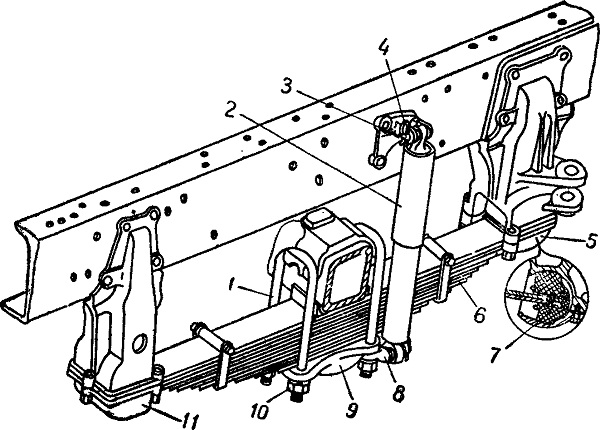

Рис. 73. Подвеска:
I — стремянка; 2— амортизатор передней подвески

3 — ось; 4 — шплинт пружинный; 5 — крышка заднего кронштейна рессоры; 6— рессора; 7— подушка передней рессоры; 8 — кронштейн амортизатора нижний; 9— подкладка; 10 — гайка специальная; 11 — крышка переднего кронштейна рессоры.
