4.1.6. Система выпуска отработавших газов дизеля СМД-62 трактора Т-150К
Система выпуска (рис. 33) служит для отвода отработавших газов из
цилиндров дизеля и состоит из правого и левого выпускных коллекторов,
соединенных с входными патрубками корпуса турбины, выпускной трубы,
глушителя и эжектора.

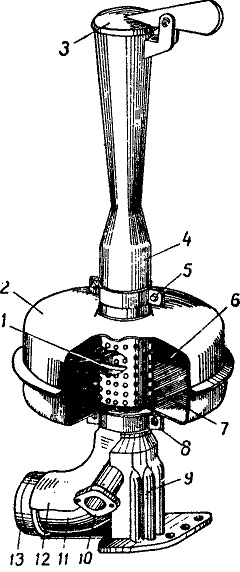

Рис. 33. Выпускная труба с глушителем и эжектором:
1 — кольцо грубы глушителя; 2 — глушитель: 3 — крышка эжектора
4—эжектор; 5, 8—хомуты; 6—камера резонансная; 7 — труба глушителя;
9—кронштейн выпускной трубы
10 — патрубок выпускной трубы
11 — труба выпускная; 12 — кожух выпускной трубы; 13 — кольцо выпускной трубы.
