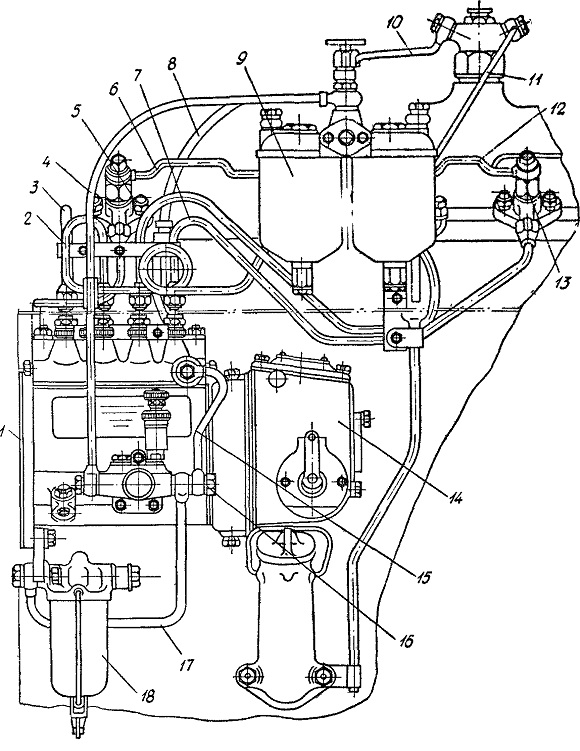

Рис. 74. Топливные фильтры и топливопроводы.
Я
со О О я |
Марка узла или
детали |
Наименование узла
или детали |
О
ш
“ с % а
К >> |
Материал |
|
|
|
О
и
* и |
|
9 |
Э04-161-000-2 |
Топливный фильтр
тонкой очистки 2ТФ-2 с краном и вентилем |
1 |
|
3 |
14-15СЗ-1В |
Трубка к первому
цилиндру |
1 |
|
2 |
14-15С4-1 |
Трубка ко второму
цилиндру |
1 |
— |
5 |
14-15С5-1 |
Трубка к третьему
цилиндру . . . . |
1 |
.—. |
7 |
14-15С6-1 |
Трубка к четвертому
цилиндру |
1 |
— |
6 |
14-15С9-2 |
Топливопровод слива
левый |
1 |
_ |
12 |
14-15С10-2 |
Топливопровод слива
правый |
1 |
|
17 |
14-15С13 |
Трубка от фильтра
грубой очистки к помпе . |
1 |
|
8 |
14-16С14-1 |
Трубка от фильтра к
насосу в сборе |
1 |
|
15 |
14-15С15 |
Топливопровод
перепуска топлива |
1 |
|
4 |
14-15С16
14-15С29А* |
Трубка от помпы к
фильтру в сборе . . . Трубка высокого давления в сборе
.... |
1 |
|
10 |
14-15С36А |
Трубка в сборе от
фильтра тонкой очистки к подогревателю |
1 |
|
И |
14-15С37-1 |
Трубка слива в
сборе . |
1 |
|
18 |
36-1105015Б
Э03-161-003-2 |
Фильтр топливный
грубой очистки в сборе . Фильтрующий элемент (ЭТФ-2)
|
1
2 |
|
14 |
В2.80.16.001 |
Насос топливный
JICTH- |
|
|
|
|
48510
|
1 |
|
13 |
В2.80.16.002А |
Форсунка
|
4 |
|
|
36-1105071 |
Прокладка колпака .
. |
I |
|
16 |
СМД7-1536 |
Болт крепления . .
. |
2 |
|
1 |
54.15.434 |
Прокладка
топливного насоса (картон) . . |
1 |
|
