Гидравлическая
навесная система трактора Т-74
Трактор оборудован унифицированной раздельно-агрегатной гидравлической
навесной системой с цилиндрами двустороннего, действия. Навесная система
предназначена для присоединения к трактору навесных машин и орудий и
управления ими или их рабочими органами во время работы. Размещение
агрегатов навесной системы на тракторе
и взаимосвязь ее агрегатов во время работы показаны
на рис. 47 и 48.
Рис. 47. Гидравлическая система:
1 — маслопроводы к левому выносному цилиндру; 2 — распределитель; 3 —
маслопроводы от распределителя к правому выносному цилиндру; 4 —
маслопровод от насоса к распределителю; б — шестеренчатый насос; 6 —
маслопровод от масляного бака к насосу; 7 к 10 — маслопроводы от
распределителя к заднему силовому цилиндру; 8 — масляный бак; 9 —
маслопровод от распределителя
к масляному баку.

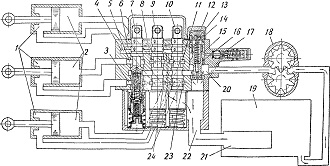

Рис. 48. Схема работы гидросистемы:
1 — верхние полости силовых цилиндров; 2 — нижние полости силовых
цилиндров; 3, 23 и 24 — выводные каналы к верхним полостям силовых
цилиндров; 4 — сливной канал; 5, 8 и 11 — выводные каналы к нижним
полостям силовых цилиндров; 6 — сливной канал из полости верхнего торца
перепускного клапана; 7, 9 и 10 — золотники; 12 — полость верхнего торца
перепускного клапана; 13 — пружина перепускного клапана; 14 — втулка
перепускного клапана; 15 — перепускной клапан; 16 — отверстие в бурте
перепускного клапана; 17 — предохранительный клапан; 18 — масляный
насос; 19 — масляный бак; 20 — полость высокого давления масла; 21 —
фильтр бака гидросистемы; 22 — сливная полость,
