Трактор ДТ-175С. ТЕКУЩИЙ РЕМОНТ ДИЗЕЛЯ  СМД-66, СМД-86

Разборка. Последовательность разборки должна соответствовать технологическим картам, разработанным ГОСНИТИ, ее объем и характер зависят от технического состояния дизеля.

Для разборки дизеля применяют универсальный стенд ОПР-989.

Узлы топливной аппаратуры, электрооборудование, смазочную систему и турбокомпрессор разбирают на местах ремонта.

При разборке и сборке дизеля в небольших мастерских и станциях технического обслуживания применяют различные грузоподъемные устройства: кран-балки с электроталями для снятия дизеля с трактора и установки его на стенды; ручные консольные передвижные краны, оборудованные гидравлическим подъемником, позволяющим поднимать груз массой до 1 т на высоту 1 ...

1,5 м или 0,4 т на 2,5 м; захваты или различные специальные приспособления для подъема агрегатов и узлов.

Для снижения трудовых затрат и облегчения труда слесарей на разборке — сборке применяют специальное оборудование: гайковерты и съемники. Наибольшее применение для разборки и сборки резьбовых соединений в ремонтных мастерских находят электрические и пневматические гайковерты типа ЭП-1215 и П-3130.

Подшипники качения, шкивы, шестерни, втулки и другие мелкие детали выпрессовывают и разбирают с помощью переносных гидравлических прессов, специальных и универсальных съемников.

Универсальные съемники оборудованы винтом с гайкой и двумя-тремя лапчатыми захватами. В зависимости от диаметра снимаемой детали захваты раздвигают.

Специальные съемники предназначены для снятия только одной детали, и конструкция их зависит от формы и размеров снимаемой детали. С их помощью выпрессовывают кольца ролико-или шариковых подшипников из глухих гнезд.

Для удаления концов сломанных болтов и шпилек применяют: электроискровую обработку, боры и экстракторы.

При электроискровой обработке деталь 2 (рис. 117, а) помещают в ванну 4 с керосином, установленную на плите 1. Обломанный конец шпильки или болта разрушают воздействием медного электрода-инструмента 3 на грубом режиме.

При большом диаметре сломавшейся шпильки электрод-инструмент берут квадратного сечения, в шпильке прошивают квадратное отверстие на глубину 10 ... 15 мм, а затем ее вывертывают пробковым ключом. Сломанные концы шпилек удаляют также бором (рис. 117, б), представляющим закаленный стержень с рифленой конической поверхностью, и экстрактором (рис. 117, в) — такой же стержень, но с левой многозаходной спиралью и острыми

кромками. Эти приспособления забивают в просверленные отверстия обломленных концов шпилек и извлекают их вывертыванием.

Применяются также способ удаления обломанных концов шпилек вывертыванием приваренных к ним гаек и пластин (рис. 117, г и 5).

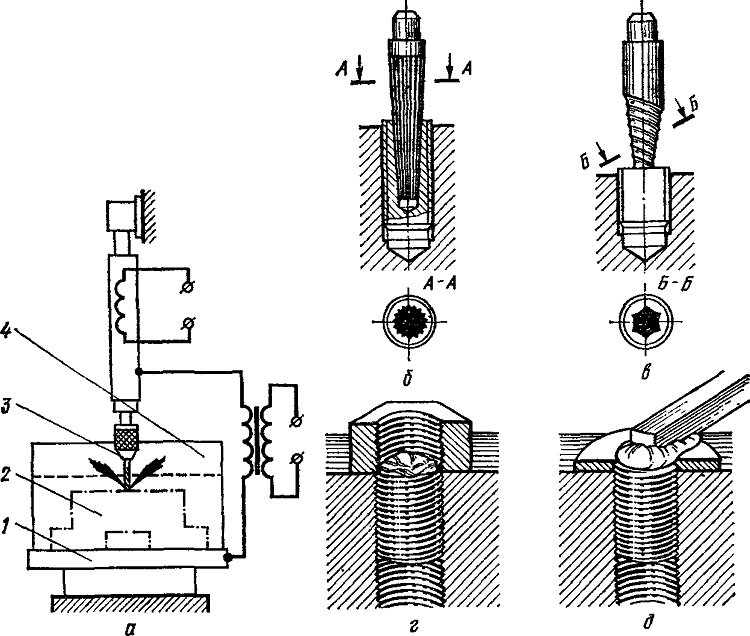

Рис. 117. Методы извлечения концов сломанных шпилек или болтов: о — электроискровой обработкой; б — бором; в — экстрактором; г — приваренной гайкой; д — приваренной пластиной; 1 — плита; 2 — деталь; 3 — медный электрод-инструмент; 4 —ванна с керосином.
