Квадрупольный масс-спектрометр КМ-1

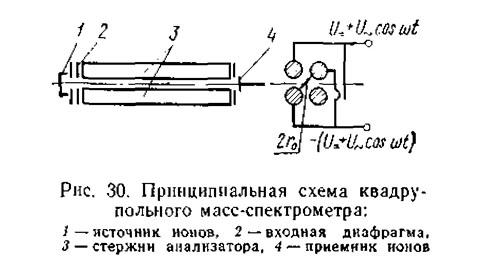

Разделение ионов по массам в крадрупольным масс-спектрометре КМ-1 происходит в ВЧ-квадрупольном электрическом иоле, создаваемом между четырьмя параллельными стержнями круглого сечения. Стержни электрически попарно соединены и на них подается напряжение (рис. 30).

Ионы, образующиеся в ионном источнике электронной бомбардировкой, направляются в квадрупольный анализатор и, проходя вдоль него, совершают колебания под действием ВЧ-поля. Амплитуда колебаний ионов зависит от удельной массы иона и величины напряжения на стержнях. При определенных параметрах квадруполя через анализатор могут пройти ионы только одной массы, амплитуда колебаний которых меньше радиуса поля. Амплитуда колебаний ионов всех других масс при этом неограниченно нарастает, и они теряют заряд, ударяясь
о стержни. Развертка спектра масс осуществляется изменением напряжений на стержнях анализатора, при этом отношение постоянной составляющей напряжения к амплитуде ВЧ составляющей остается неизменным. Шкала масс квадрупольного масс-спектрометра линейная. Разрешающая способность возрастает с массой иона таким образом, что диапазон разрешаемых масс остается постоянным М<1. Приемником ионов служит

обычно вторичный электронный умножитель, обеспечи­вающий высокую чувствительность и быстродействие прибора.

В комплект прибора КМ-1 входят датчик, выносной блок, измерительная установка и осциллограф С1 -19.

Техническая характеристика КМ-1

Максимальное рабочее давление, Па 1,33—10^-3 Чувствительность по аргону при ско­рости регистрации спектра масс

GO а. е м /с,   Па                   6,66-10“⁸

Диапазон анализируемых масс,

а е. м                                     2—150

Скорость регистрации спектра масс, а е. м/с                  60, 300, 1000
