Краны и вентили в газопроводах
Наибольшее применение нашли пробковые краны, которые в зависимости от
способа прижатия пробки к корпусу крана называются натяжными,
сальниковыми, самоуплотняющимися или пружинными.
На рис. 6 показано устройство простейшего натяжного крана. Коническая
пробка 1 с прорезью вставлена в коническое отверстие корпуса 2 и
уплотнена с помощью натяжной гайки 3, навинчиваемой на резьбовую часть
пробки 1. Шайба 4 предотвращает самоотвертывание гайки в процессе
эксплуатации крана. Пробка крана поворачивается с помощью накидного
ключа. Основным достоинством этого крана является простота конструкции.
К недостаткам натяжного крана следует
отнести: возможность утечки газа между пробкой м
корпусом, а также пропуск газа в закрытом положении крана через трущиеся
части, на которых в результате износа образовались риски или царапины.
В качестве регуляторов расхода газов чаще всего используют тарельчатые
или игольчатые вентили (рис. 7). К недостаткам конструкции вентиля
следует отнести возможность утечки газа через сальниковую набивку 4 и
пропускания его через клапан 2 в закрытом состоянии из-за искривления
или поломки последнего.
Рис 6 Натяжной пробковый кран
1 — коническая пробка, 2 — корпус, 3 — гайка» 4 — шайба

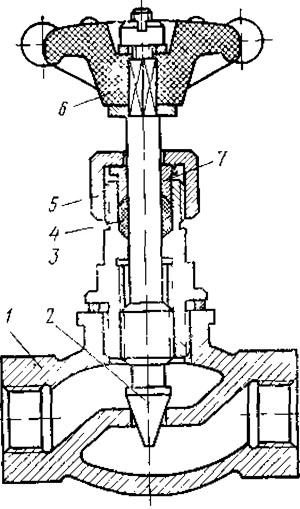

Рис 7 Игольчатый вентиль
1 — корпус, 2- конический клапан, 3 — сальниковое
устройство, 4 — сальниковая набивка, 5 — накидная гайка, 6 — маховик, 7
— сальник
