289. Требования Правил технической эксплуатации» (ПТЭ) Главгосэнергонадзора к заземляющим устройствам грузоподъемных машин с электроприводом

 Правила технической эксплуатации электроустановок потребителей (ПТЭ) установили, что заземляющие устройства должны обеспечивать безопасность людей и защиту электроустановок, а также эксплуатационные режимы работы. Для той части электрооборудования, которая может оказаться под напряжением вследствие нарушения изоляции, должен быть обеспечен надежный контакт

с заземляющим устройством либо с заземленными конструкциями, на которых оно установлено.

290. Что называется защитным заземлением электроустановки? Защитным заземлением электроустановки называется преднамеренное электрической соединение с землей или с эквивалентом корпуса или других металлических нетоковедущих частей, которые могут оказаться под напряжением. В случае прикосновения к такой электроустановке тело человека окажется присоединенным параллельно весьма незначительному сопротивлению защитного заземления и не будет подвержено действию опасного для организма тока (рис. 70). Защитное заземление установок с глухозаземленной нейтралью выполняют путем присоединения заземляемых частей установки, не находящихся под напряженней, к защитному нулевому проводу для автоматического отключения установки при возникновении в ней напряжения в результате повреждения изоляции.

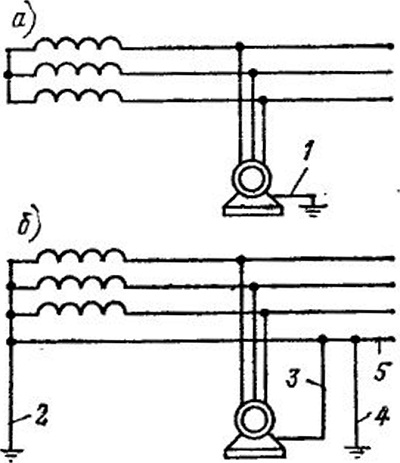

Рис 70

 Защитное заземление
а — сеть с изолированной нейтралью трансформатора; б — сеть с глухозаземленион нейтралью; 1 — соединение с землей; 2 — заземление нейтрали; 3 — связь с нейтралью; 4 — повторное заземление нейтрали; 5 — нейтраль

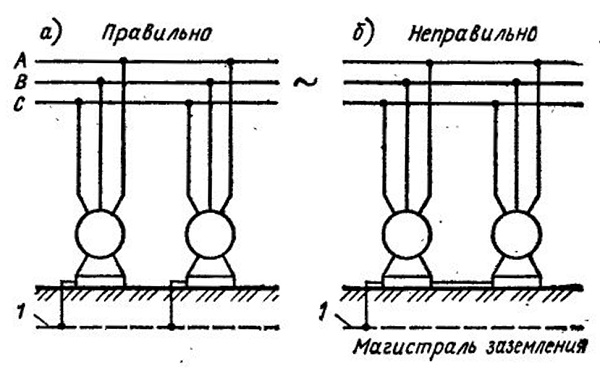

Рис. 71. Присоединение заземляющих проводников электрооборудования к магистрали заземления
а — правильно присоединено; б — неправильно присоединено; 1 — магистраль заземления
