Летнее женское пальто - выкройка
(Размер 48, рис. 123)
Рис. 124. Чертеж выкройки летнего женского пальто
Для построения чертежа выкройки летнего женского
пальто (рис. 124) необходимо снять следующие мерки.
1. Длина пальто 100 см
2. Длина спины до талии 38 см
3. Длина плеча 13—14 см
4. Полуокружность шеи 18 см
5. Полуокружность над грудью 44 см
6. Полуокружность груди 48 см
7. Полуокружность талии 38 см
8. Полуокружность бедер 50 см
9. Длина рукава 58 см
10. Полуокружность запястья 9 см
Построение чертежа выкройки
Вычерчивают прямоугольник ABCD.
Ширина пальто. Линии прямоугольника АВ и DC равны 55 см (полуокружность
груди по мерке плюс 7 см для всех размеров):
48+7=55.
Длина пальто. Линии прямоугольника AD и. ВС равны 100 см (длина пальто
по мерке).
Глубина проймы. От точки А вниз откладывают 20 см и ставят точку Г
полуокружности груди по мерке плюс 4 см для всех размеров):
48:3+4=20.
Из точки Г проводят вправо прямую линию до пересечения с линией ВС;
точку пересечения обозначают буквой Г1.
Линия талии. От точки А вниз откладывают 38 см (длина спины до талии по
мерке) и ставят точку Т. От точки Т вправо проводят прямую линию до
пересечения с линией ВС, Точку пересечения обозначают буквой T1.
Линия бедер. От точки Т вниз откладывают 18 см и ставят точку Л, от
точки Л вправо проводят прямую линию до пересечения с линией ВС. Точку
пересечения обозначают буквой Л1.
Ширина спины. От точки Г вправо откладывают 19,5 см и ставят точку Г2
(1/3 полуокружности груди по мерке плюс 3,5 см для всех размеров):
48:3+3,5=19,5.
Из точки Г2 вверх проводят линию до пересечения ее с линией АВ и
обозначают буквой П.
Ширина проймы. От точки Г2 вправо откладывают 13 см и ставят точку Г3
(1/4 полуокружности груди по мерке плюс 1 см для всех размеров):
48:4+1=13.
Ширина проймы для размеров 54 и последующих равна 1/4 полуокружности
груди.
Подъем полочки. Из точки Г1 вверх проводят линию
длиной 24,5 см и ставят точку Ш (1/2 полуокружности груди по мерке плюс
0,5 см для всех размеров):
48:2+0,5=24,5.
Из точки Г3 вверх проводят линию длиной 24,5 см и ставят точку П2. Точку
пересечения с линией АВ обозначают буквой П2. Точки П1 и Ш соединяют.
Спуск проймы. Линии ПГ2 и П2Г3 удлиняют вниз на 2 см и соединяют их.
Линия бока. От точки 2 вправо откладывают 4 см и ставят точку Г4, из
которой проводят вниз линию до пересечения с линией DC и точку
пересечения ее обозначают буквой Н, а пересечения с линией TT1— буквой
Т2.
Вспомогательные линии плеча и проймы. Линии ПГ2 и П2Г3 делят на четыре
равные части.
Построение спины
Вырез горловины. От точки А вправо откладывают 6,5 см (1/3
полуокружности шеи по мерке плюс 0,5 см для всех размеров):
18:3+0,5=6,5.
От точки 6,5 вверх откладывают 1,5 см. От точки 1,5 вверх откладывают 1
см. Точки A и 1 соединяют вогнутой линией.
Наклон плеча. От точки П вниз откладывают 1,5 см.
Линия плеча. Линию плеча проводят от точки 1,5 (горловина) через точку
1,5 (наклон плеча) длиной 15 см (длина плеча по мерке плюс 1 см для всех
размеров):
14+1 =15.
Точку 1 соединяют с линией плеча.
Линия проймы. От точки 2, разделяя угол пополам, откладывают 3 см, а от
точки Г4 вверх откладывают 1 см. Линию проймы проводят через точку 15,
среднюю точку деления линии ПГ2, точки 3 и 1.
Середина спины. От точки Т вправо откладывают 1,5 см. Линию середины
спины проводят через точки А и 1,5 до пересечения с линией DC.
Боковой шов. От точки Т2 вправо откладывают 1 см. Боковой шов проводят
через точки 1, Г4, 1 до пересечения с ливней DC.
Построение переда
Вырез горловины. От точки Ш влево откладывают 6,5 см (1/3 полуокружности
шеи по мерке плюс 0,5 см для всех размеров):
18:3+0,5=6,5.
От точки Ш вниз откладывают 7,5 см (1/3 полуокружности шеи по мерке плюс
1,5 см для всех размеров):
18:3 + 1,5=7,5.
Точки 6,5 и 7,5 соединяют пунктирной линией, делят
ее пополам и от точки Ш через середину пунктирной линии откладывают 6,5
см. Точки 6,5 и 7,5 соединяют вогнутой линией.
Длина плеча от выреза горловины до нагрудной вытачки. От точки 6,5 влево
откладывают 4 см и затем вниз 1 см, Точки 1 и 6,5 соединяют, От точки Г1
влево откладывают 9,5 см (вырез горловины переда плюс 4 см — длина плеча
от выреза горловины до нагрудной вытачки минус 1 см для всех размеров):
6,5 +4 -1-9,5.
Точки 9,5 и 1 соединяют пунктирной линией, делят ее пополам и от точки
деления вправо откладывают 0,5 см. Правую линию вытачки проводят через
точки 1, 0,5, 9,5.
Нагрудная вытачка. От середины правой линии вытачки влево откладывают 4
см (полуокружность груди по мерке минус полуокружность над грудью по
мерке):
48 -44=4.
Левую линию вытачки проводят через точки 9,5 и 4 длиной, равной правой
линии вытачки, и ставят точку П3.
Длина плеча от нагрудной вытачки до проймы. Точку П3 и верхнюю точку
деления линии ПГ2 (спина) соединяют пунктирной линией. Затем от точки П3
по пунктирной линии влево откладывают 10 см (длина плеча по мерке минус
4 см длины плеча от выреза горловины до нагрудной вытачки):
14 -4=10.
Точку 10 соединяют пунктирной линией с нижним делением линий П2Г3. От
точки 10 вниз по пунктирной линии откладывают 1,5 см и соединяют с
точкой П3.
Линия проймы. Пунктирную линию от точки 1,5 до нижней точки деления
линии П2Г3 делят пополам и от точки деления вправо откладывают 1 см. От
точки 2, разделяя угол пополам, откладывают 2,5 см. Линию проймы
проводят через точки
1,5, 1, нижнюю точку деления линии П2Г3, 2,5 и, касаясь линии спуска
проймы, к точке 1.
Боковой шов. От точки Т2 влево откладывают 2 см. Линию бокового шва
проводят через точки 1, 2 до пересечения с линией DC и ставят точку Н1,
а пересечение с линией бедер ЛЛ1 обозначают буквой Л2.
Оформление линии талии. От точки Т1 вниз откладывают 2 см и соединяют с
точкой 2 (линия бока), а вправо проводят линию произвольной длины.
Оформление линии бедер. От точки Л1 вниз откладывают 2 см и соединяют с
точкой Л2.
Оформление линии низа. Из точки С линию ВС удлиняют вниз на 2 см. Точки
2 и Н1 соединяют. От точки 2 вправо проводят линию произвольной длины.
Перенос середины переда. Для того чтобы полы пальто не расходились,
середину переда переносят вправо. От точки 2 (линия бедер) вправо
откладывают 2 см. Линию середины переда проводят через точки 7,5 и 2 до
пересечения с линией низа, очку пересечения обозначают буквой Н2.
Боковой карман. От точки Г3 проводят вниз линию
произвольной длины. От точки пересечения линии талии вниз откладывают 9
см. От точки 9 на одинаковом расстоянии от линии талии вправо проводят
линию длиной 10 см, влево 6 см.
Прибавка на застежку (борт). От точек 7,5, 2 Н2 и линии талии вправо
откладывают по 7 см. Точки 7 и Н2 соединяют. От точки 7 (на линии талии)
вверх и вниз откладывают по 10 см. Расстояние от точки 10 (верхней) до
точки 7 (верхней) делят пополам и от точки деления вправо откладывают 1
см.
От точки 6,5 по вырезу горловины вниз откладывают 2 см. От точки 7,5
вправо откладывают 2 см, а затем вниз тоже 2 см.
Линию борта проводят через точки 6,5, 2, 2, 7, 1, 10. Петли для пуговиц
намечают от точек 10, 7 и 10 влево на 2 см.
Воротник. От точки 6,5 вверх откладывают 9 см. От точки 9 влево
откладывают 4 см, затем вниз 3 см. Точки 3 и 2 соединяют. Затем от точки
3 через точку 9 проводят линию длиной 8 см. От точки 7 вверх откладывают
1 см. Точки 8 и 1 соединяют пунктирной линией, делят ее на три равные
части, от нижней точки деления влево откладывают 1 см. Линию проводят
через точки 8, 1, 1. Точки 1 и 2 соединяют.
Линия сгиба (борта). От точки 6,5 вправо откладывают 3 см. Точки 3 и 10
(верхнюю) соединяют.
Построение чертежа выкройки двухшовного рукава к летнему пальто
(Рис. 125)
Вычерчивают прямоугольник ABCD.
Ширина рукава. Линии прямоугольника АВ и DC равны 20 см (1/3
полуокружности груди по мерке плюс 4 см для всех размеров):
48:3+4=20.
Длина рукава. Линии прямоугольника AD и ВС равны 58 см (длина рукава но
мерке).
Высота оката рукава. От точки А вниз откладывают 17 см и ставят точку Я
(3/4 глубины проймы пальто плюс 2 см для всех размеров):
(20:4x3)4-2=17.
Из точки П вправо проводят прямую линию до пересечения с линией ВС.
Точку пересечения обозначают буквой П1.
Линия локтя. Расстояние ПD делят пополам и от точки деления вверх
откладывают 2 см и ставят точку Л, из которой вправо проводят линию
произвольной длины. Точку пересечения с линией ВС обозначают буквой Л1.
Построение верхней половинки рукава
Передний шов рукава. От точек и Н D влево откладывают по 4 см, а от
точки Л влево откладывают 2 см. Точки 4, 2 и 4 соединяют.
Линия оката рукава. Линию АВ делят пополам и точку деления обозначают
буквой
О. От точки Я вверх откладывают 5 см. Точки О и 5 соединяют пунктирной
линией, делят ее пополам, точку деления соединяют пунктирной линией с
точкой А.
Затем пунктирную линию делят на три равные части и
нижнюю точку деления обозначают буквой О1. От точки П1 вверх откладывают
5 см. Через точку 5 вправо и влево проводят пунктирную линию
произвольной длины. От точки 5 вправо откладывают 4 см. Расстояние В5
делят пополам и ставят точку О2.Точку О2 соединяют пунктирной линией с.
точкой О, делят ее пополам и от точки деления вверх под прямым углом к
пунктирной линии откладывают 1,5 см. От точки П, разделяя угол пополам,
откладывают 2,5 см. Линию оката рукава проводят через точки 4, 2,5, 5,
О1, О, 1,5, О2, 4.
О — высокая точка рукава.
Линия локтевого шва. От точки Л1 вправо откладывают 4 см. Точки 4
соединяют пунктирной линией. От точки 4 (нижней) вверх откладывают 9 см.
Затем от точки D вправо откладывают 16 см (полуокружность запястья и
мерке плюс 7 см для всех размеров):
9+7=16.
Точки 9 и 16 соединяют пунктирной линией, делят ее пополам и от точки
деления вправо откладывают 1 см. Линию локтевого шва проводят через
точки 4, 9, 1, 16 и за линию DC вниз удлиняют ее на 3 см.
Линия низа. Точки 4, D, 3 и 3 соединяют.
Рис. 125. Чертеж выкройки двухшовного рукава к летнему женскому пальто.
Линия сгиба передней части рукава. От точки Л вправо откладывают 2 см. Линию сгиба проводят через точки D, 2, и Н далее до линии оката рукава. Передний шов при утюжке оттягивают, а локтевой припосаживают.
Построение нижней половинки рукава
Передний шов рукава. От точек П, 2 и D вправо откладывают по 3 см,
которые затем соединяют.
Ширина нижней половинки рукава по линии низа. От точки 3 влево
откладывают 2 см. Линия низа проходит через точки 3 и 2.
Ширина верхней линии. От точки 3 вправо откладывают 13 см (1/4
полуокружности груди по мерке плюс 1 см для всех размеров):
48:4+1 =13.
Ширина по линии локтя. От точки 3 (локтевая линия) вправо откладывают
12,5 см (1/4 полуокружности груди по мерке плюс 0,5 см для всех
размеров):
48:4+0,5=12,5.
Локтевой шов. Локтевой шов проводят через точки 2, 12,5, 13 до
пересечения с пунктирной линией. Точку пересечения обозначают буквой 03.
Выемка рукава. Расстояние от точки 3 до точки 13 делят на три равные
части и точку деления 3, О4, О3.
От точки О3 влево откладывают 2 см. Точку 2 соединяют вогнутой линией с
линией выемки (на случай сужения рукава).

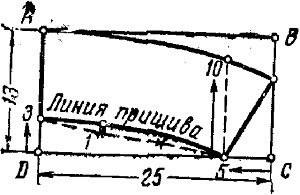

Построение чертежа выкройки воротника к летнему пальто (Рис.126)
Рис. 126. Чертеж выкройки воротника к летнему пальто Вычерчивают прямоугольник ABCD.
Длина воротника. Линии прямоугольника АВ и DC равны 25 см
(полуокружность шеи по мерке плюс 7 см для всех размеров):
18+7=25.
Ширина воротника. Линии прямоугольника AD и ВС равны 13 см.
Линия пришива. От точки С влево откладывают 5 см, затем от точки D вверх
3 см. Точки 3 и 3 соединяют пунктирной линией, делят ее на три равные
части и от точки
деления слева вверх откладывают 1 см, Ливию пришива
проводят через точки 3} 1, 5.
Нижняя линия воротника. Ив точки 5 вверх откладывают 10 см. Нижнюю линию
воротника проводят через точки А, 10 до пересечения с линией ВС.
Линия мысика. Точку 6 соединяют с точкой пересечения линии ВС.
содержание .. 40 41 42 43 44 45 46 47 48 49 50 ..
