Построение чертежей выкроек детской одежды



Трусы для мальчика - выкройка

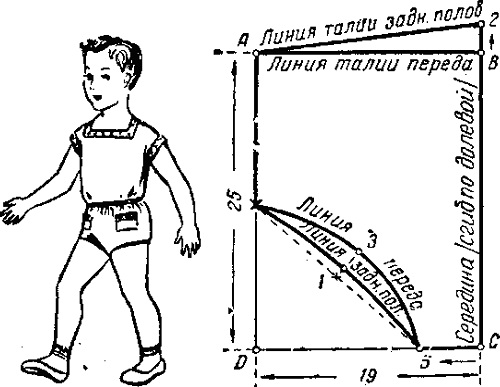

(Размер 30, рис. 8)

Для построения чертежа выкройки трусов для мальчика (рис. 9) необходимо снять следующие мерки.

1. Полуокружность талии 30 см

2. Полуокружность бедер 30 см

Построение чертежа выкройки

Вычерчивают прямоугольник АВСР.

Длина трусов. Линии прямоугольника AD и ВС равны 25 см (1/2 полуокружности бедер по мерке плюс 10 см для всех размеров):

30:2+10=25.

Ширина трусов. Линии прямоугольника АВ и DС равны 19 см (1/2 полуокружности бедер по мерке плюс 4 см для всех размеров):

30:2+4=19.

Линия бока. Линию АВ делят пополам. Линию бока проводят от точки А до точки деления линии АD.

Нижняя выемка передней половинки трусов. От точки С влево откладывают 5 см и соединяют пунктирной линией с точкой деления линии АD. Пунктирную линию делят пополам и от точки деления под прямым углом вверх откладывают 3 см. Линию нижней выемки проводят от точки деления линии

Линия талии переда проходит по линии АВ.

Линия талии задней половинки трусов. От точки В линию ВС удлиняют вверх на 2 см и соединяют ее с точкой А.

Нижняя выемка задней половинки трусов. От точки деления пунктирной линии откладывают вверх 1 см. Линию нижней выемки проводят от точки деления линии АD, через точки 1 и 5.
