Монтаж фильтров. Многообразие конструкции фильтров определяет различные методы их монтажа.

Унифицированные ячейковые фильтры со стандартным размером кассеты 500X 500X55 мм поставляют на монтаж в собранном виде и устанавливают в плоских панелях с числом ячеек от 2 до 25 шт. Размеры плоских панелей от 518 X 1034 до 2582X 2582 мм. Установочные рамки 3 (рис. 115) кассет соединяют между собой заклепками н закрепляют в панели 2. Плоские панели на болтовых соединениях закрепляют к закладным деталям проема для фильтров. При монтаже устраняют все неплотности между панелью и проемом для фильтра, чтобы предотвратить пропуск неочищенного воздуха. Для сбора масла, стекающего с фильтров, под панелью устанавливают поддон.

Рис. 115. Установка ячейковых фильтров:
I — ячейка фильтра, 2 — панель, 3 — установочная рамка

Рулонные фильтры ФРУ и ФРП поставляют на монтаж в разобранном виде, посекционно, со снятым приводом, фильтры собирают из одной, двух или трех унифицированных секций шириной 800 или 1050 мм. До начала монтажа фильтров проверяют соответствие проемов для прохода воздуха габаритным размерам фильтра, горизонтальность площадки или постамента, принимают вентиляционную камеру под монтаж.

Рулонный фильтр монтируют в такой последовательности: устанавливают на площадке или постаменте приводную секцию; секции фильтра соединяют между собой стяжками и горизонтальными уголками присоединительных фланцев; при соединении секций устанавливают их нижние валы, чтобы они вошли в зацепление с соединительной муфь той приводной секции; устанавливают прижимы, электропривод- с цепью и нижние катушки фильтра; собранный фильтр присоединяют на болтах с прокладками с помощью патрубка с контрфланцем к воздушному проему; на верхний вал помещают катушки с фильтрующим материалом и пропускают начало полотен вниз по подвижным решет-кам до закрепления их на нижних свободных катушках.

Фильтрующий материал заправляют в фильтры в брезентовых ру. кавицах и комбинезонах.

Монтаж тканевых пылеуловителей. Монтаж пылеуловителей, поставляемых в разобранном виде, начинают с подготовки места установки, проверки горизонтальности площадки по уровню, соответствия проемов и отверстий проекту и фактическим размерам пылеуловителя Пылеуловитель монтируют с помощью автомобильного крана или лебедки. Сначала на опорную конструкцию помещают бункер, закрепляют его и на нем монтируют каркас, коллекторы очищенного и продувочного воздуха и механизм встряхивания. Устанавливают тканевые рукава, понтируют винтовой конвейер и приводы механизма. Все соединения выполняют на болтах с применением резиновых прокладок.

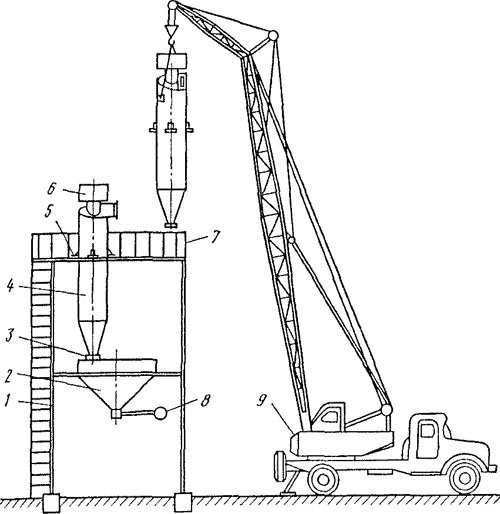

Рис. 116. Монтаж циклона:
1- металлоконструкции опор, 2 — бункер, 3 — присоединительный фланец, 4 — циклон, 5—косынка, 6—улитка, 7 — верхняя площадка, 8 — рычаг затвора, 9 — автомобильный кран

После проверки правильности сборки и наличия смазочного материала во всех сборочных единицах и подшипниках затягивают крепежные болты, испытывают фильтр на герметичность и пускают фильтр В работу на холостом ходу.

Монтаж циклонов. Циклоны в зависимости от размеров и массы поставляют на объекту в собранном виде либо отдельными транспортными деталями (корпус, бункер, улитка). Их монтаж ведут с использованием металлических или железобетонных опор. Циклоны могут быть сгруппированы по нескольку штук в одном блоке с общим бункером либо установлены раздельно. К корпусу циклона приварены косынки для крепления корпуса к опорам и проушины для его подъема. Циклоны чаще всего монтируют автомобильными кранами. До начала Монтажа по акту принимают металлоконструкции опор под бункер с тщательной проверкой соответствия отверстий для бункера и циклопов и их креплений в площадках и геодезических отметок конструкций.

Монтаж циклонов ведут в такой последовательности (рис. 116): устанавливают бункер 2 и закрепляют его к опорам 1, монтируют верхнюю опорную площадку; последовательно один за другим в отверстия площадки автомобильным краном устанавливают циклоны 4 с улитками 6. К опорной площадке циклоны крепят косынками 5 на болтах; положение циклонов выверяют по отвесу; фланец 3 подсоединяют к бункеру; снизу к бункеру подсоединяют затвор для периодического удаления отходов; проверяют затяжку всех болтовых соединений и монтируют воздуховоды вентиляционной системы с подсоединением их к циклонам.

Монтаж скрубберов, циклонов-промывателей, циклонов с водяной пленкой, мокрых пылеуловителей.

Монтаж этого оборудования ведут в помещениях, где температура воздуха не опускается ниже +5°С.

Скрубберы и другие мокрые пылеуловители поставляют в собранном виде комплектно с форсунками для распыления воды и гидрозатворами для удаления шлама. Скрубберы поднимают на проектную отметку автомобильными кранами или лебедками (рис. 117).

Монтаж скрубберов и других мокрых пылеуловителей ведут в такой последовательности: поднимают скруббер на проектную отметку и вставляют в гнездо опоры; проверяют вертикальность установки корпуса скруббера и крепят его к опорам; монтируют систему распыления воды; соединяют гидрозатвор скруббера с системой шламоудаления; соединяют входной и выходной патрубки с воздуховодами вытяжной вентиляционной системы; подключив воду, испытывают скруббер на герметичность.
