ВЕНТИЛЯЦИОННЫЕ ПРИТОЧНЫЕ КАМЕРЫ
В промышленных, жилых и общественных зданиях применяют вентиляционные
приточные камеры без рециркуляции н с рециркуляцией воздуха. Последние
могут быть использованы для дежурного отопления.
Камеры 2ПК-10...2ПК-150 с подачей воздуха 3,5...150 тыс. м3/ч (рис. 23)
состоят из вентиляторного агрегата 1, соединительной 2, оросительной 3,
воздухонагревательной 4 и приемной 5 секций. Камеры могут быть левого и
правого исполнений. Левая камера обслуживается с левой стороны, а правая
— с правой, если смотреть на камеру со стороны входа воздуха. В
зависимости от технологических требований к обработке воздуха камеры
изготовляют с перечисленным набором секций либо без оросительной секции.
Приемная секция может быть со встроенным фильтром или без него, а также
с заслонками (клапанами) для рециркуляционного воздуха пли без них.

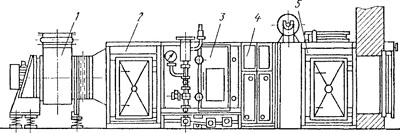

Рис. 23. Схема приточной вентиляционной камеры:
1 — вентиляторный агрегат, 2 — соединительная секция, 3 — оросительная
секция, 4 — воздухонагревательная секция, 5 — приемная секция
Приточио-вентиляционные агрегаты (камеры) ВПА (рис. 24) с
увлажнением воздуха применяют в зданиях из легких металлических
конструкций. Их можно использовать также и для других зданий. Агрегаты
отличаются меньшей по сравнению со всеми другими типами камер
металлоемкостью и энергопотреблением, что позволяет монтировать их не
только на фундаменте, но и подвешивать к строительным конструкциям и
фермам покрытий.
