Железобетонные подстропильные балки и фермы

Подстропильные конструкции необходимы для опирания на них стропильных при шаге последних меньшем шага колонн. Подстропильные конструкции устанавливают на колонны в продольном направлении и крепят к ним на сварке закладных деталей. Стропильные конструкции с подстропильными соединяют сваркой и анкерными болтами аналогично креплению их к колоннам.

Железобетонные подстропильные балки имеют тавровое сечение с полкой понизу, усиленной в местах опирания на них стропильных балок (рис. 7 а). При этом со стороны опирания на подстропильную балку стропильная укорачивается на 100 мм. Узел опирания стропильных железобетонных балок на подстропильную показан на рис.7 б.

а б

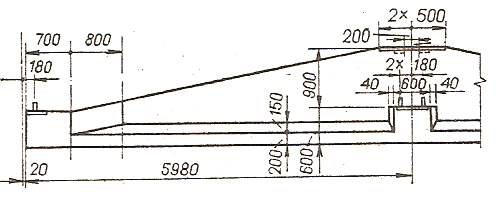

Рис. 7. Подстропильная железобетонная балка:

а – конструкция балки;

б – опирание стропильных балок на подстропильную

Унифицированные железобетонные подстропильные фермы предусмотрены для скатных и малоуклонных покрытий при шаге колонн 12 м и стропильных конструкциях в виде железобетонных раскосных и безраскосных ферм, установленных с шагом 6 м. Такие фермы рассчитаны на сосредоточенную нагрузку от стропильных ферм, приложенную в середине пролета от 800 до 1500 кН.

Подстропильные железобетонные фермы для скатных покрытий имеют горизонтальный нижний и ломаный верхний пояса. Опорные участки ферм усилены для опирания на них стропильных ферм. Стойки у опор предназначены для опирания плит покрытия (рис. 8).

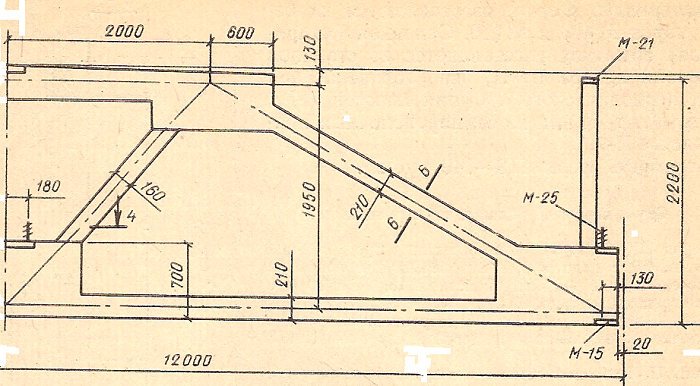

Рис. 8. Подстропильная железобетонная ферма для скатных покрытий

Унифицированная подстропильная железобетонная ферма для малоуклонных покрытий имеет горизонтальный нижний и ломаный верхний пояса, усилена площадками для опирания стропильных ферм и рассчитана на нагрузку от 580 до 1330 кН (рис.9).

Подстропильные железобетонные фермы изготавливают с предварительным напряжением нижнего пояса и стоек, что повышает их трещиностойкость и обеспечивает возможность применения их в зданиях с агрессивными воздушными средами.

а б

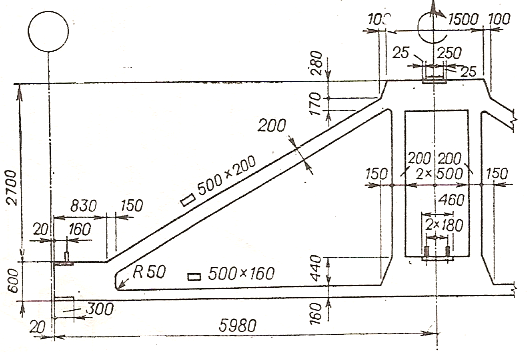

Рис. 9. Подстропильная железобетонная ферма

для малоуклонных покрытий:

а – конструкция;

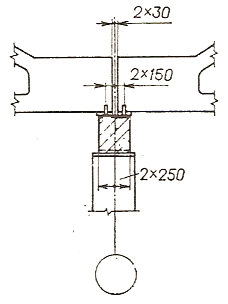

б – опирание стропильных ферм на подстропильную
