содержание   ..  40  41  42  43  44  45  46

ПОЛИРОВАНИЕ ИЗДЕЛИЙ ИЗ ДРЕВЕСИНЫ

Полирование является самой трудоемкой, сложной, но очень высококачественной отделкой, создающей на поверхностях столярных изделий сплошное, тонкое, зеркально-блестящее прозрачное покрытие, которое к тому же прочно связывается с древесиной. Обычно полирование выполняется шеллачной политурой (жидким спиртовым лаком).

Качество полирования зависит прежде всего от степени подготовки поверхности древесины. Поверхность должна быть сухой, хорошо отшлифованной, с тщательно заполненными порами. Даже незначительное количество ворса приводит к плохой полировке.

Полирование достигается путем последовательного нанесения на подготовленную сухую поверхность в среднем до 500 тончайших мазков-ласов политуры с помощью тампона. Слои наносят за несколько приемов с продолжительной сушкой после каждого полирования (от 2 до 15 суток). Это делают для того, чтобы закончился процесс втягивания полировочного покрытия в поры древесины с полным испарением растворителя из нанесенной пленки и огрубления тончайшего слоя смолы.
Если не произойдет огрубления слоя смолы, то при повторном полировании она может раствориться под тампоном, и полирование придется повторить.

Полирование должно производиться при температуре плюс 18—20° в сухом, светлом и обязательно чистом помещении, так как оседание пыли на полируемую поверхность приводит к браку.

Для облегчения скольжения тампона его рабочую поверхность периодически слегка смазывают маслом (две-три капли). Избыток масла приводит к порче полировки. Для смазывания тампона применяют подсолнечное, льняное, вазелиновое и трансформаторное масла. Масло наносят на тампон пальцем лишь тогда, когда рука чувствует затруднение при его скольжении по поверхности.

Полирование состоит из нескольких отдельных операций (грунтования, первого полирования, второго полирования, третьего полирования, сушки и т. д.), которые выполняются в следующем порядке.

Уложив полируемое изделие так, чтобы удобно было работать, приступают к грунтованию поверхности.

Грунтование выполняют 12—14-процентной шеллачной политурой (обычная политура) с предварительным припудриванием поверхности пемзовой пудрой. Это делается для того, чтобы заполнить, возможно, не закрытые ранее грунтовкой поры.

Насыпав на поверхность изделия тончайший слой пемзовой пудры, наливают в тампон политуру и приступают к грунтованию, производя легкие круговые скользящие Движения в разных направлениях, чтобы не оставить на поверхности пропущенных мест (рис. 57, 1).

При первом полировании сначала проводят тампоном прямую линию, а затем покрывают ее зигзагами (рис. 57, 2).

Когда выполняется второе полирование, движение тампона происходит зигзагообразно с последующим возвратом в виде петель через первые зигзаги (рис. 57, 3).

При третьем полировании тампоном наносят продолговатые восьмерки сперва вдоль поверхности, затем поперек (рис. 57, 4).

Наносимые мазки политуры должны вплотную примыкать один к другому и обязательно перекрываться.

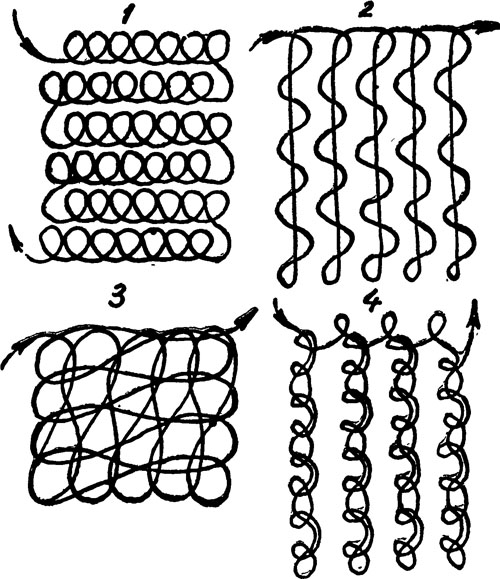

Рис. 57. Движение тампона при полировании: 1 — при грунтовании;
2 — при первом полировании; 3 — при втором полировании;
4 — при третьем полировании.

Правильное положение тампона в руке играет большую роль: при правильной хватке лучше выполняется работа и меньше устает рука (рис. 58). Концы, или хвосты, ткани тампона можно зажимать между указательным и средним пальцами правой руки. Можно завернуть их на тыльную сторону руки и зажать между указательным и средним пальцами или обернуть вокруг среднего пальца и прижать большим пальцем. При правильном зажатии концов тампон будет прочно, без напряжения, удерживаться в руке.

В первое время грунтование выполняют, не смазывая поверхность тампона маслом, и только под конец, когда вся рабочая поверхность тампона станет равномерно матовой, на нее можно нанести масло. Грунтование заканчивают, когда вся поверхность станет блестящей гладкой и не будет заметно пор, а также различных пятен, полос, потеков, пропусков и других дефектов.

Обычно за весь процесс грунтования на поверхность наносят около 150 ласов.

При полировании диаметр круговых движений должен быть не более трех-четырех диаметров тампона.

Тампон нельзя прямо накладывать на полируемую поверхность или отрывать от нее, или же останавливать. Все это приводит к браку. Тампон следует накладывать на поверхность или снимать только скользящими движениями с края поверхности.

Например, при надвигании тампона рука делает им еще в воздухе кругообразные движения, и, таким образом, он надвигается на поверхность весьма легко, с постепенным нажимом. Снимание тампона происходит в обратном порядке.

При каждом наливании политуры материал тампона рекомендуется расправлять.

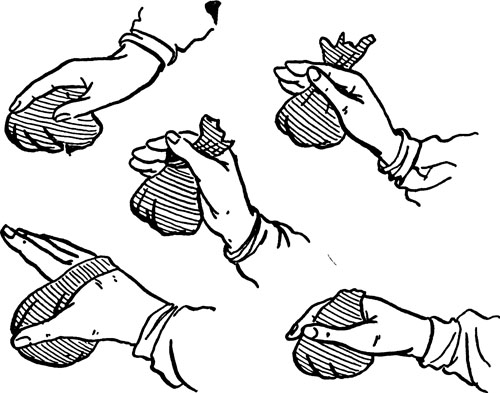

Рис. 58. Как надо держать тампон во время полирования.

Грунтованные поверхности выдерживают, или сушат, в сухом непыльном помещении с температурой плюс 18—20° в течение не менее 6 суток и приступают после этого к шлифованию нанесенной грунтовки с помощью промасленной шкурки № 280, желательно бывшей в употреблении (она шлифует более чисто). Вместо шкурки можно применять тонкую пемзовую пудру, смешанную с водой до густоты пасты. Для шлифования пемзой

делают новый тампон. Шлифование производят вдоль и поперек волокон, а также кругообразно, делая при этом несильный нажим. Шлифуют до тех пор, пока грунтованная поверхность не станет равномерно матовой, без пропусков, полос, пятен и т. п.

Просушивают изделие в течение 1—2 суток; если шлифование было мокрое, счищают всю пыль мягкой щеткой или тряпкой и, убедившись в хорошо выполненном грунтовании, приступают к первому полированию.

Первое полирование производят 8—10-процентной шеллачной политурой. Чтобы приготовить такую политуру, в чистую посуду вливают 100 г политуры, а в нее — столовую ложку спирта или того растворителя, на котором приготовлена политура. Смешав все вместе, получают политуру нужной жирности, то есть с необходимым содержанием смолы.

Поверхность изделия вытирают чистой мягкой сухой тканью или ветошью, кладут в нужное для работы положение, наливают в тампон политуру. Полируемую поверхность слегка посыпают пемзовой пудрой, надвигают на поверхность тампон и приступают к работе, нанося за первый проход зигзагообразные ласы.

Рядом с первым проходом точно так же производят второй, третий и т. д. Если грунтование производилось в нормальном темпе движения тампона, то при первом полировании движение тампона ускоряется. Если в процессе работы тампон будет с трудом продвигаться по поверхности, на него надо слегка капнуть маслом (не более одной капли).

При первом полировании на поверхность наносят около 150 ласов. Поверхность становится зеркальноблестящей, на ней незаметно пор, матовых пятен и полос.

После первого полирования изделие сушат в течение 12 суток при температуре плюс 18—20°, затем тщательно осматривают его. Если обнаружатся дефекты в виде проседания в поры полировочного слоя, то первое полирование необходимо повторить. Полирование с пемзой рекомендуется применять только для отделки поверхностей изделий из крупнопористой древесины (дуб, ясень и др.). Изделия же из мелкопористой древесины можно полировать без пемзы. Осмотрев после сушки выполненное полированиел приступают ко второму полированию.


Второе полирование производят той же политурой, что и первое. Работу следует выполнять новым тампоном. Темп зигзагообразных движении тампона точно такой же, как при первом полировании. При втором полировании также наносят около 150 ласов. Сперва работу выполняют без нанесения на тампон масла. Когда же он начнет с трудом двигаться по поверхности, на него капают одну каплю масла. Помните, что от масла полированная поверхность теряет блеск. Избыток его портит всю работу, вынуждает заниматься переполировкой поверхности.

Полирование надо вести весьма тщательно, без пропусков, часто просматривая поверхность. Работу заканчивают тогда, когда на всей поверхности появится ровный зеркальный глянец.

Закончив второе полирование, изделие сушат не менее 18 суток в сухом теплом помещении. Осмотрев после этого полированную поверхность, очистив ее от пыли сухой мягкой тканью, изделие укладывают в удобное для работы положение и приступают к третьему полированию.

Третье полирование выполняют более жидкой политурой, содержащей в себе 5—7% смолы. Для этого на 100 г политуры берут две столовые ложки спирта или того растворителя, на котором приготовлена политура. Смешав политуру со спиртом, ее наливают в новый тампон и приступают к полированию без добавления масла. Третье полирование ведется в более быстром темпе, чем второе. Тампон должен оставлять на поверхности продольные и поперечные восьмерки.

При всех видах полирования наносимые тампоном ласы должны тесно примыкать один к другому и обязательно перекрывать кромки ранее нанесенных ласов.

В течение третьего полирования на поверхность наносят около 50—100 ласов. Количество их зависит от состояния поверхности после второго полирования. Третье полирование должно оставить на поверхности зеркальный глянец, а самая поверхность должна быть совершенно гладкой, без бугорков, пузырьков и других дефектов.

Если на поверхности окажутся матовые места, то изделие еще раз хорошо выдерживают, то есть сушат, и выполняют четвертое полирование такой же политурой.

Когда на поверхности появится зеркальный глянец, полирование заканчивают и приступают к освежению поверхности или сушке ее спиртом. Эта операция повторяется вслед за третьим или четвертым полированием без выдержки изделия.

Сушка спиртом полированной поверхности (или, как ее называют, освежение, выполировка, отводка, разгонка, разжигание) выполняется свежим тампоном, который слегка смачивают в чистом винном спирте крепостью 96°. Сушка преследует цель полностью удалить с поверхности масло и получить чистый зеркальный блеск. Сушку производят быстрыми круговыми или зигзагообразными движениями тампона с легким нажимом на него. Тампон при этом должен легко скользить по поверхности.

Сушку надо выполнять осторожно и внимательно без какой бы то ни было даже малейшей задержки тампона на одном месте, так как это непременно приводит к браку: спирт легко растворяет нанесенную политурную пленку и образует «прожоги» (матовые пятна). Исправить подобный брак можно только путем новой полировки.

Чтобы избежать этой опасности, рекомендуется применять для сушки менее активные составы путем смешивания политуры и соленой воды. Соленую воду приготовляют, растворяя 30 г столовой соли в 1 л воды. Смешав равные части соленой воды и политуры, например 100 г политуры и 100 г соленой воды, эту смесь подогревают на слабом огне до полного оседания шеллака. Отстоявшуюся жидкость сливают, фильтруют и применяют для сушки вместо спирта.

Окончательно собранные изделия не всегда удобно полировать, особенно в углах и местах присоединения деталей одна к другой. Поэтому изделие необходимо изготовить, собрать, исправить все неточности, разметить детали и, разобрав его, приступить к полированию отдельных деталей. При этом надо остерегаться, чтобы политура не попадала на склеиваемые места деталей (шипы, гнезда), так как они тогда плохо склеиваются. После полирования производят сборку изделия на клею.

Норма расхода материалов на 1 кв. метр полированной поверхности: политуры за три раза 500—600 г, спирта для освежения, или сушки, 30 г, масла 10—15 г.


содержание   ..  40  41  42  43  44  45  46
