Снегоходы Итлан Каюр. Инструкция - часть 24





98









– горизонтальная линия на высоте «Н»; 2 – горизонтальная линия на расстоянии

25 мм от линии 1; 3 – регулировочный винт; 4 – винт; 5 – кронштейн

Рисунок 3.47 – Регулировка фар

ЗАМЕНА ЛАМП



3.13.1.2 Замена ламп



Замена перегоревшей лампы фары (рисунок 3.47):



снимите  обтекатель,  отсоедините  колодку  электрического  разъема

от фары;



отверните два винта 4 крепления кронштейна 5 и снимите кронштейн

вместе с фарами;



поверните заднюю крышку фары и выньте ее из корпуса;



сожмите фиксирующую пружину и выньте ее;



выньте перегоревшую лампу из фары и замените ее исправной;



установите детали на место в обратной последовательности.

ВНИМАНИЕ

Во  избежание  сокращения  срока  службы  ламп  не  касайтесь  пальцами

стеклянной  колбы  лампы.  При  загрязнении  лампы  жировыми  отпечатками

пальцев протрите стеклянную колбу чистой тканью, смоченной спиртом



Замена перегоревшей лампы задних фонарей:



выверните два винта крепления пластикового рассеивателя;

99





снимите рассеиватель;



выньте неисправную лампу из патрона и замените ее исправной;



установите детали на место.

Спидометр  имеет  индивидуальную  подсветку  шкалы.  Лампы  подсветки

шкалы находятся на задней стороне корпуса прибора.

Замена перегоревшей лампы спидометра:



выньте патрон с лампой;



выньте неисправную лампу из патрона и замените ее исправной;



установите детали на место.

После замены перегоревших ламп проверьте функционирование:



фар снегохода при следующих положениях переключателя фар:



а) фары выключены; б) ближний свет; в) дальний свет;



габаритного фонаря (должен загореться при включении фар);



стоп-сигналов (должны загореться при нажатии рычага тормоза);



лампы спидометра.

Примечание – проверку выполняйте при включенном двигателе снегохода.



3.13.2 Замена предохранителей





снимите крыло правое (рисунок 3.45);



выньте из колодки вышедший из строя предохранитель;



вставьте новый предохранитель;



установите крыло правое (рисунок 3.45) на место.

Примечание – при замене, предохранители устанавливайте согласно

величине их номинала.



3.13.3 Система зажигания двигателя



Регулировку  и  ремонт  производите  согласно  Руководству  по  ремонту  и

обслуживанию двигателя HONDA-GX 390.

100



3.13.4 Свеча зажигания



3.13.4.1 Техническое обслуживание и замена свечи зажигания



Снимите наконечник высоковольтового провода со свечи и выверните ее с

помощью свечного ключа.

Осмотрите  свечу.  Замените  свечу,  если  она  выглядит  изношенной  или

изоляция треснула или крошится.

В случае, если свечу можно использовать, почистите ее щеткой.

Измерьте  зазор  свечи  щупом  для  измерения  зазоров.  Отрегулируйте

расстояние, сгибая боковой электрод.

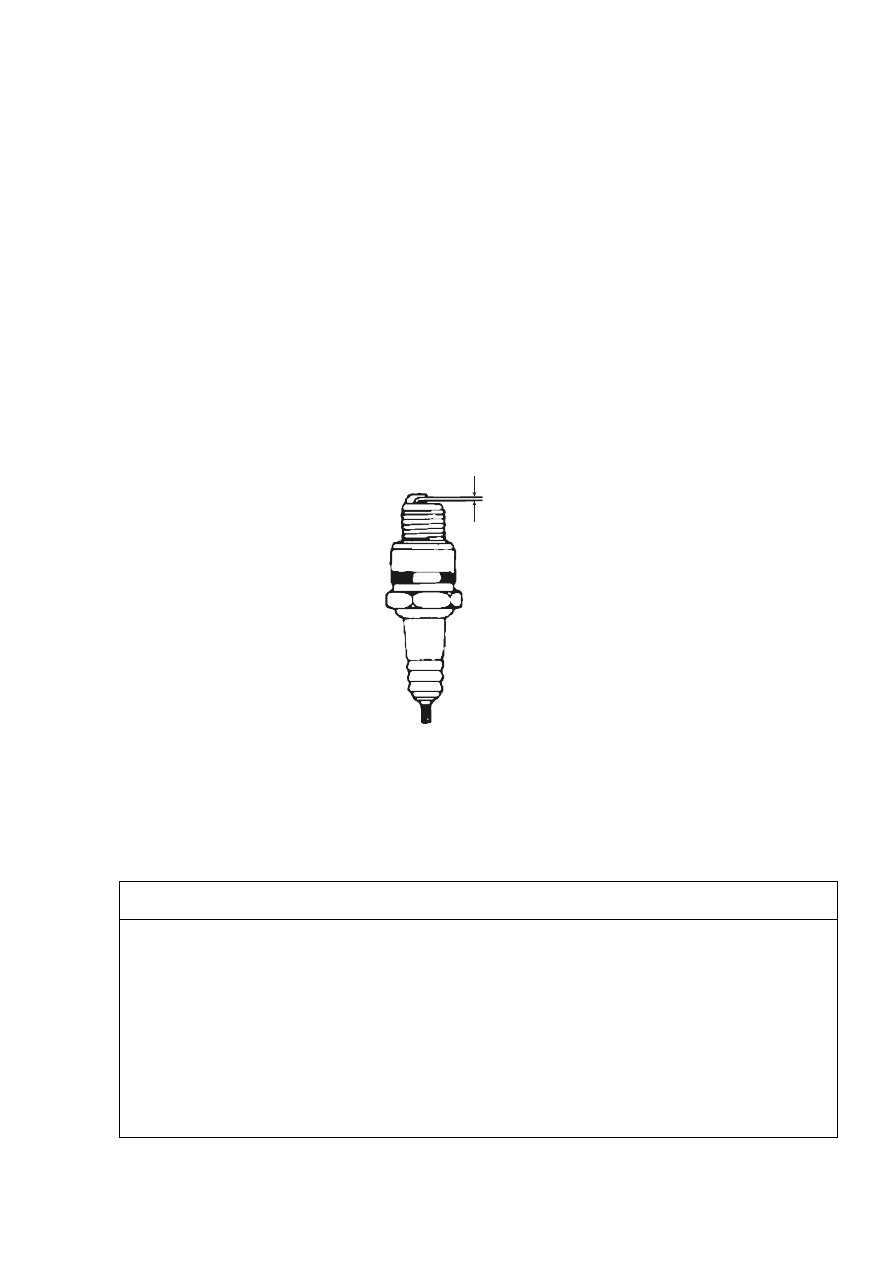

Зазор должен быть 0,7 – 0,8 мм (рисунок 3.48).

0,7 - 0,8

мм



Рисунок  3.48– Свеча зажигания

Проверьте  шайбы  свечи  (при  необходимости  замените).  Ввинтите  свечу

рукой так, чтобы избежать перекоса резьбы.

Затем затяните свечу ключом.

ВНИМАНИЕ

Не применяйте свечи другого теплового режима.

Рекомендуемые свечи: ВРR6ES(NGK),  W20EPR-U(DENSO).

Свеча зажигания должна быть плотно затянута.

Слабо затянутая свеча зажигания может перегреться и стать причиной выхода

двигателя из строя.

Никогда не используйте свечу зажигания с не рекомендованным калильным

числом

101



3.13.5 Аккумуляторная батарея



3.13.5

.1 Снятие батареи



ВНИМАНИЕ

Черный  отрицательный  провод  во  всех  случаях  отсоединяется  в  первую,  а

подсоединяется в последнюю очередь



ВНИМАНИЕ

Не заряжайте и не доливайте электролит без предварительного снятия батареи

со снегохода





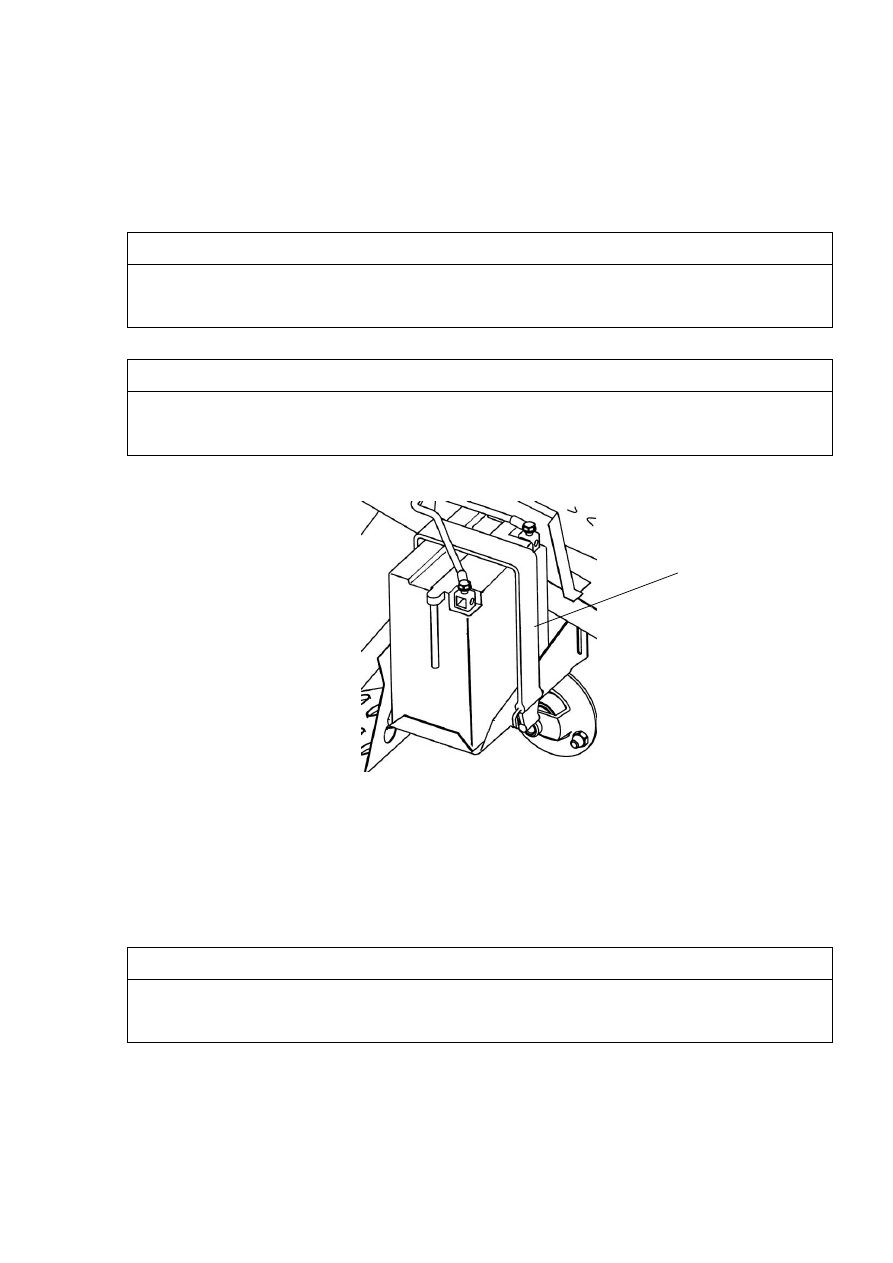

– Снимите фиксирующий ремень

Рисунок 3.49 – Крепление аккумулятора

Снимите  фиксирующий  ремень  (рисунок  3.49)  и  снимите  батарею  со

снегохода так, чтобы электролит не вытекал через газоотводную трубку.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Пролитый  электролит  подотрите  ветошью,  пропитанной  водным  раствором

пищевой соды
