50

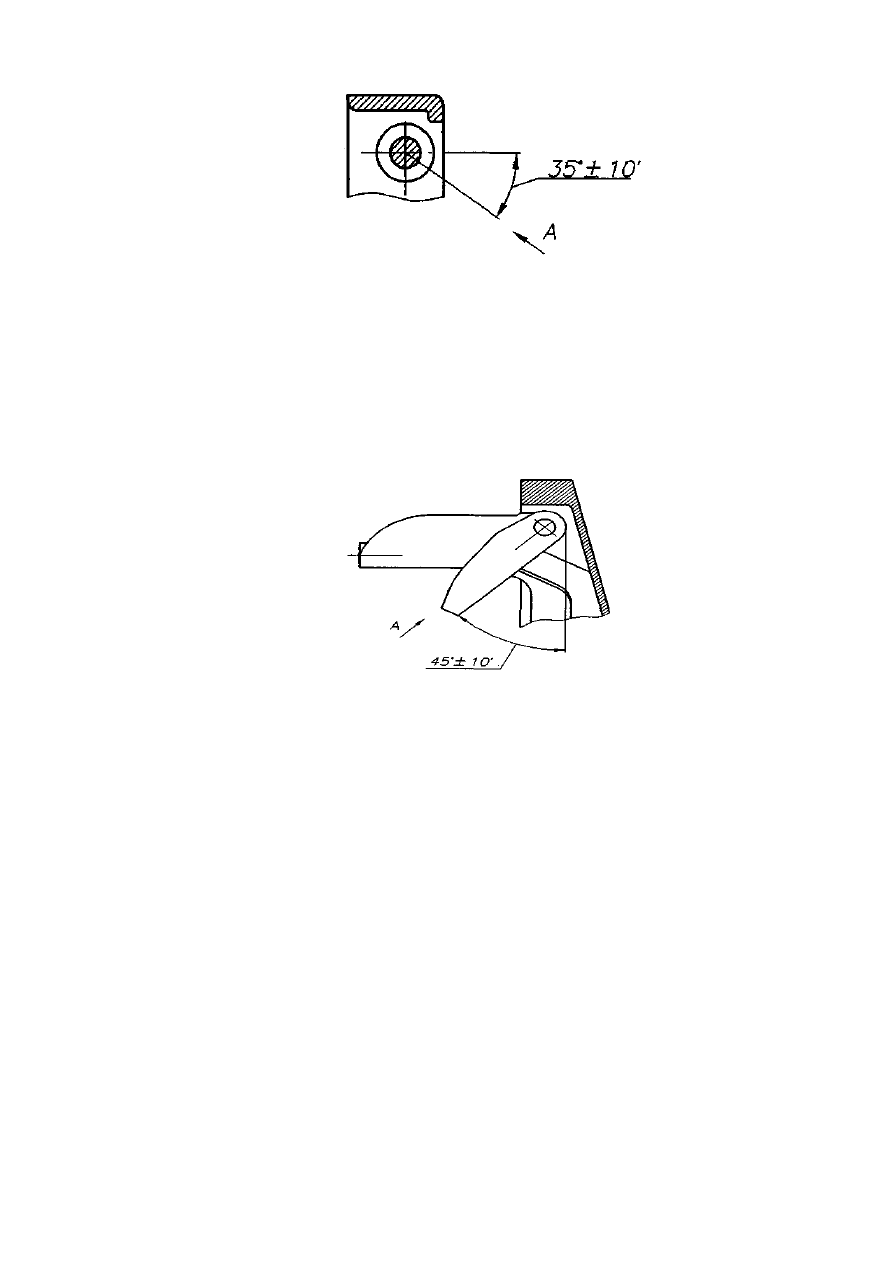

Рисунок 3.9 – Направление измерения диаметрального зазора в узле роликов

Допустимый зазор не более 0,5 мм. При зазоре больше допустимого

замените ось 15 и ролик 14 (рисунок 3.7). Замену произведите ремонтным

комплектом (3 оси и 3 ролика). Проверьте диаметральный зазор в узле грузиков в

направлении А (рисунок 3.10). Измерение производите индикатором часового ти-

па.





Рисунок 3.10 – Направление измерения диаметрального зазора в узле грузиков

При зазоре больше допустимого заменить втулку 11 (рисунок 3.7). Замену

произведите  ремонтным  комплектом  6  штук.  Проверьте  внутренний  диаметр

втулки 6, вставленной в крышку 8 (рисунок 3.7). (Измерение выполняется так же,

как  у  ведомого  шкива).  Если  износ  более  предельного  (Ø  30,3  мм),  замените

втулку 6 (рисунок 3.7).



3.4.1.5 Сборка



Вставьте  ось  10  в  отверстие  грузика  9  (рисунок  3.7).  Убедитесь,  что  ось

установлена без перекоса. Запрессуйте ось в отверстие легкими ударами молотка

через алюминиевую или медную прокладку.

51





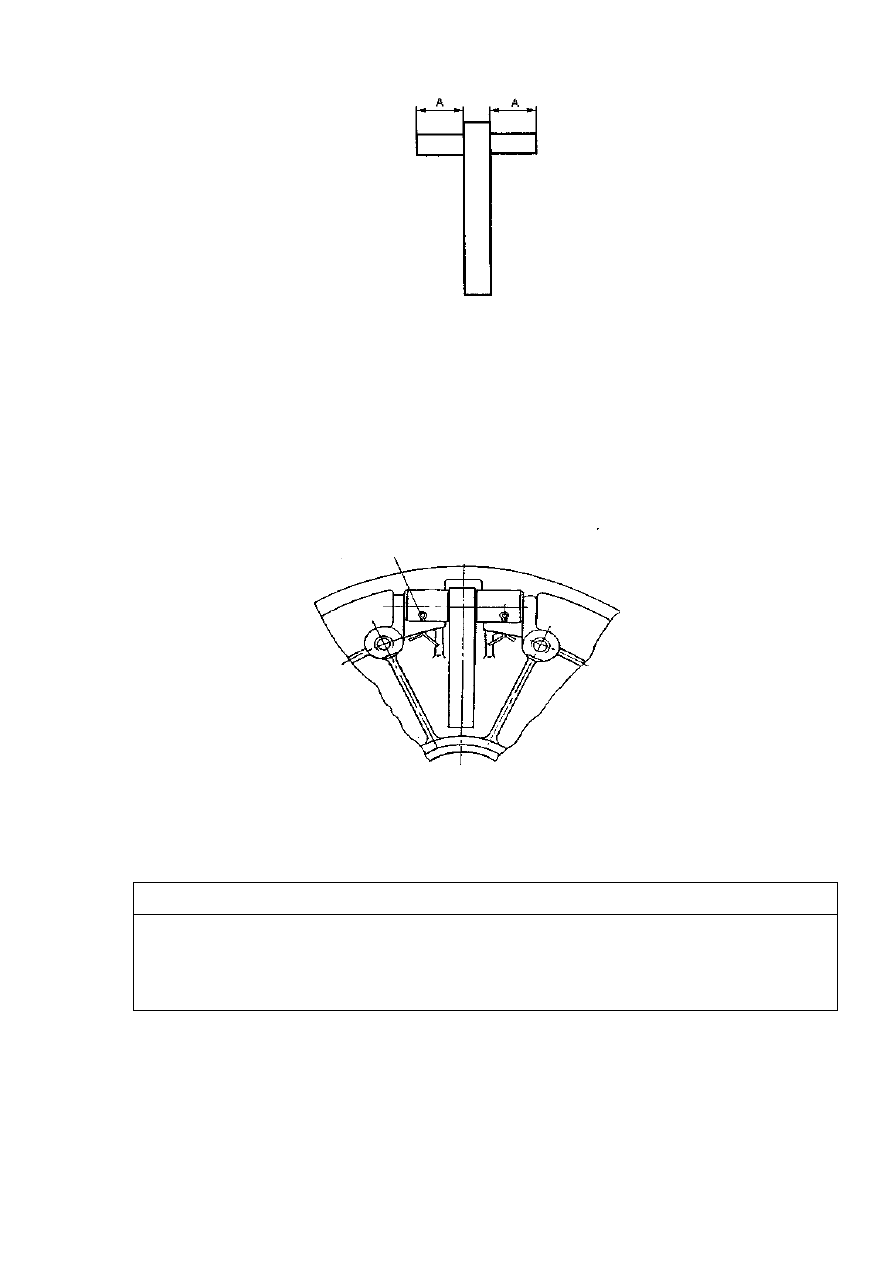

А – равное расстояние

Рисунок 3.11 – Положение оси грузика



Установите грузики 9 с осями  10 и  втулками 11 (рисунок 3.7) в гнезда до

упора при помощи киянки.

Установите шплинты 23 (рисунок 3.7 и 3.12) под каждую втулку.



23

– Шплинт

Рисунок 3.12 – Установка шплинтов



ПРЕДУПРЕЖДЕНИЕ

При  замене  центробежных  грузиков  всегда  заменяйте  все  три  одновременно

комплектом, иначе произойдет разбалансировка центробежного регулятора из-

за различия грузиков по массе или профилю



23

52



Запрессуйте  с  помощью  тисков  ось  15  в  луч  упора  4  предварительно

установите шайбы 19 и ролик 14 (рисунок 3.7). При запрессовке следите, чтобы не

было  перекоса.  Проверьте  плавность  вращения  ролика  14  на  оси  15  затем

установите вкладыши 12 и 13 (рисунок 3.7).



Установите  втулку  6  в  крышку  8  так,  чтобы  выступ  втулки  6  вошел  в

зацепление  с  кольцевой  проточкой  в  крышке  8  (рисунок  3.7).  Смажьте  рабочую

поверхность втулки 6 смазкой Литол-24 ГОСТ 21150-87.



Заведите грузики 9 в окна упора 4 так, чтобы они касались роликов 14, и

введите  упор  4  по  направляющим  подвижного  конуса  2,  максимально  приблизив

упор 4 к конусу 2 (рисунок 3.7). Проследите при этом, чтобы метки «Х» на конусе 2

и упоре 4 совпадали (рисунок 3.13).





Рисунок 3.13 – Ориентация меток на конусе, упоре и крышке



Наверните упор 4 вместе с подвижным конусом 2 на неподвижный конус 1.

Затяните упор «от руки» на резьбе, установите крышку 8, совместив ее метку «Х»

с  меткой  на  упоре  4,  заверните  два  диагонально  расположенных  болта  17  и

проверьте  возможность  перемещения  подвижного  конуса  2  относительно  не-

подвижного 1 (рисунок 3.7).



При  плавном  (без  заеданий)  перемещении  переходите  к  следующей

операции. Отверните два болта 17, снимите крышку 8 и выверните упор 4 вместе с

подвижным конус 2 (рисунок 3.7).



Нанесите  на  резьбовую  поверхность  вала  неподвижного  конуса  1

резьбовой  фиксатор  «Loctite  243»  и  наверните  упор  4  вместе  с  подвижным

конусом  2  (рисунок  3.7),  завернув  с  моментом  68,6...78,5  Н

.

м (7,0...8,0 кгс

.

м). При

этом метки на конусе 2 и упоре 4 должны совпадать.



53



Установите  пружину  5,  установите  крышку  8  так,  чтобы  метка  «Х»  на

крышке  8  совпадала  с  меткой  на  упоре  4,  и  заверните  болты  17  (рисунок  3.7).

Ориентация меток см. рисунок 3.13.



3.4.1.6 Установка



ВНИМАНИЕ

Убедитесь, что грузики входят в окна упора и достают до роликов

Не  накладывайте  никакую  смазку  на  коленчатый  вал  и  конусные  поверхности

центробежного регулятора

Никогда не пользуйтесь никакими типами ударных инструментов при установке

и снятии центробежного регулятора



Необходимо  строго  соблюдать  правила  установки  центробежного

регулятора.  В шпоночный  паз коленчатого вала двигателя  установить шпонку 22

(рисунок  3.7).  Установите  центробежный  регулятор  на  хвостовик  коленчатого

вала.  Установите  шайбы  21  и  20,  затем  заверните  болт  16  (рисунок  3.7).  Перед

установкой  на  резьбовую  поверхность  болта  нанесите  резьбовой  фиксатор

«Loctite 243».

Затяните болт 16 до 19,6...29,4 Н

.

м (2…3 кгс

.

м).

Установите  ремень  вариатора  11  (рисунок  3.14),  соблюдая  правильность

его  положения,  и  кожух  вариатора  5  (рисунок  3.44).  Поднимите  заднюю  часть

снегохода, чтобы гусеница не имела контакта с опорной поверхностью.

Запустите двигатель. Сделайте несколько перегазовок, чтобы убедиться в

надежности установки центробежного регулятора.



ВНИМАНИЕ

Перегазовку осуществляйте при выключенном тормозе
