Введение



Настоящее  Руководство  разработано  с  целью  обеспечения  правильного

технического  обслуживания  и  ремонта  снегоходов  «Итлан-Каюр»  производства

ООО  «Спецэнергокомплект».  Предлагаемое  издание  предназначено  для

механиков  по  снегоходам,  прошедшим  обучение  по  обслуживанию  снегоходов

«Итлан-Каюр».

Настоящее  Руководство  применимо  при  использовании  указанных

инструментов и специальных приспособлений.



СЕРИЙНЫЙ НОМЕР СНЕГОХОДА



Серийный  номер  снегохода  указан  на  фирменной  табличке,  которая

находится с левой стороны на раме снегохода.



СЕРИЙНЫЙ НОМЕР ДВИГАТЕЛЯ



Серийный  номер  двигателя  указан  на  его  картере  со  стороны  установки

масляного щупа.



Руководство содержит информацию об изделии на момент производства.

В  него  не  включены  доработки,  выполненные  дилерами  и  разрешенные  ООО

«Спецэнергокомплект» после изготовления изделия.

Описанные конструкции  деталей  и  сборочных единиц и  рекомендации  по

техническому  обслуживанию  и  ремонту,  приведенные  в  Руководстве,

соответствуют  состоянию  конструкторской  документации  на  снегоходы  на  время

подготовки  Руководства  к  изданию,  поэтому  Вы  можете  встретить  некоторые

различия  между  конструкцией  выпущенных  снегоходов  и  настоящим  описанием.

Для  того,  чтобы  найти  и  заказать  нужную  деталь,  пользуйтесь  «Каталогом

деталей  и  сборочных  единиц  на  снегоход  «Итлан-Каюр»  АДВБ.452243.002КДС».

По  вопросу  приобретения  обращайтесь  к  дилеру  или  на  предприятие-

изготовитель.

Так  как  многие  операции  в  Руководстве  взаимосвязаны,  настоятельно

рекомендуем  прочитать  весь  раздел  или  подраздел,  прежде  чем  выполнять

7



указанную  в  нем  работу.  Для  ряда  операций  требуются  специальные

инструменты,  поэтому  до  начала  любой  процедуры  проверьте  наличие

необходимых Вам инструментов и приспособлений.

При  использовании  указаний  «правый»  и  «левый»  в  тексте  Руководства

всегда имеется в виду рабочее положение водителя на снегоходе.

Цель иллюстраций, указанных в Руководстве – помочь идентифицировать

общую  конфигурацию  деталей.  Их  не  следует  считать  техническими  чертежами

или точным воспроизведением деталей.







Общий вид снегохода

8



1

Организация ремонта



1.1 Инструменты для технического обслуживания



Ниже  представлен  список  инструментов  для  обслуживания  снегоходов

«Итлан-Каюр».  Данные  инструменты  и  приспособления  не  входят  составной

частью в комплект обязательной поставки и могут быть заказаны отдельно. Заказ

осуществляется по обычным каналам продажи запасных частей.



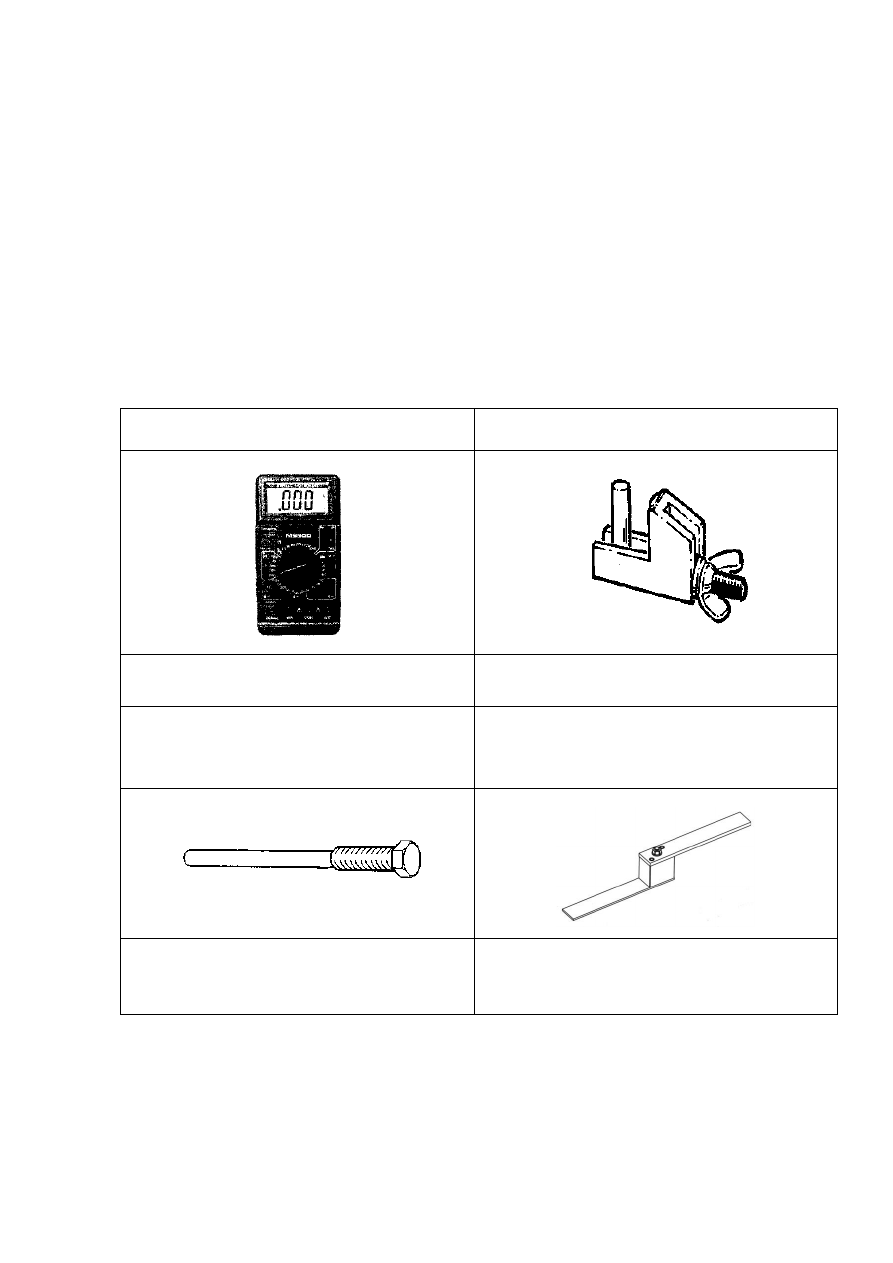

Таблица 1.1

Вольтметр В7-47

Стяжка для шланга





Применение: электрооборудование

Применение: топливная система

Болт-съемник для центробежного

регулятора Т90.81

Регулировочная накладка Т20.110







Применение: центробежный регулятор

Применение: центробежный регулятор и

ведомый шкив







9





Продолжение таблицы 1.1

Щипцы для сжатия пружинных колец

Щипцы 7814-0315 Х9б ГОСТ 24590-81

(диаметр отверстия 32-80 мм)

Щипцы для развода пружинных колец

Щипцы 7814-0351 Х9б ГОСТ 24590-81

(диаметр вала 12-13 мм)

Безмен (пружинные весы)







Применение: подшипники роликов задней

подвески

Применение: вариатор, цепная передача,

подвеска задняя

Съемник для скоб гусениц

Приспособление для установки скоб гусениц





Применение: гусеница

Применение: гусеница
