ПРИМЕЧАНИЕ:  очень  важно  калибро-
вать  снегоход  при  переходе  на  более
высокую  высоту,  а  также  повторно  ка-
либровать  его  при  переходе  на  низкие
высоты.  Всегда  обращайтесь  к  инфор-
мации о высотах на ярлыке под капотом
снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Для  карбюраторных  моделей  –  убеди-
тесь,  что  Вы  используете  правильные
главные  жиклеры  для  конкретной  рабо-
чей  температуры,  высоты  и  используе-
мого бензина.

ПРИМЕЧАНИЕ: изменения карбюратора  и
частей вариатора могут быть выполнены
владельцем  снегохода  при  наличии  ква-
лификации.    Если  владелец  не  обладает
достаточной  квалификацией,    отвезите
Ваш  снегоход  к  официальному    дилеру
Arctic Cat для проведения сервиса. Такой
сервис  производится  за  счёт  владельца
снегохода и включает в себя оплату  ча-
стей, необходимых для замены, и оплату
за выполнение данных работ.
ВНИМАНИЕ! после замены частей вари-
атора  также  необходимо  проверить  со-
осность вариаторов и произвести соот-
ветствующие регулировки.

КОРОБКА ПЕРЕДАЧ

(согласно карте ТО

или каждый сезон

перед хранением)

ПРИМЕЧАНИЕ: при каждой замене масла
в  коробке  передач  обязательно  исполь-
зуйте  промывку  (кат.  номер  4639-333).
Замена  масла  может  быть  выполнена
владельцем  снегохода  при  наличии  ква-
лификации.  Если  владелец  не  обладает
достаточной  квалификацией,  отвезите
снегоход к официальному  дилеру Arctic
Cat для проведения сервиса. Такой сервис
проводится за счет владельца снегохода.

Очень важно производить промывку короб-
ки передач и замену масла после каждого
сезона использования. Arctic Cat рекомен-
дует проводить промывку и замену масла
перед хранением после окончания сезона.

Для промывки коробки передач и замены
масла выполните следующее:

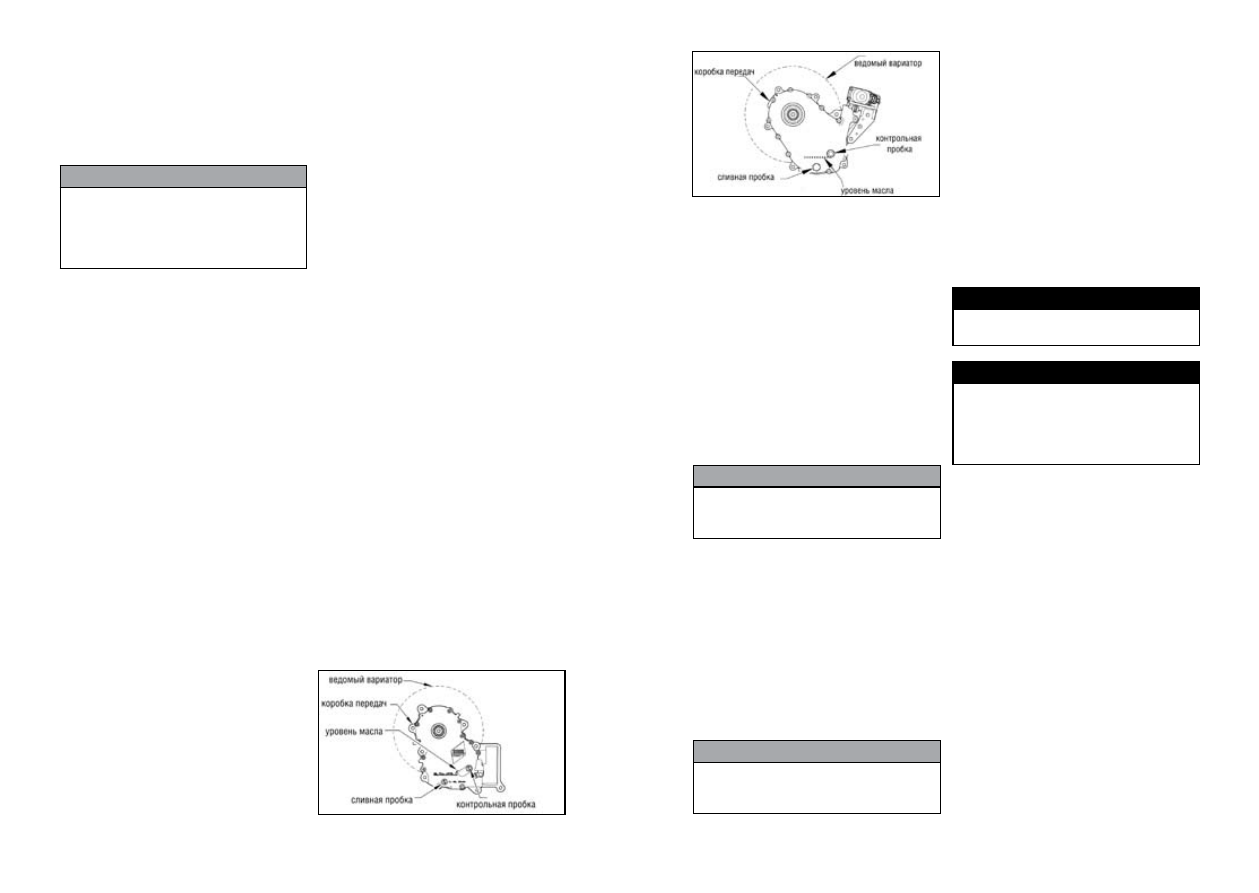

ПРИМЕЧАНИЕ:  профили  коробки  пере-
дач  варьируются  для  разных  моделей.
Определите  используемый  тип  и  выбе-
рите нужную иллюстрацию.

1. Откройте панель доступа с левой сто-
роны; затем снимите защитный кожух
ремня вариатора.

2. Снимите ремень вариатора (см. раздел
Ремень вариатора); затем снимите ведо-
мый вариатор.

ПРИМЕЧАНИЕ:  если  Вы  обнаружили
чрезмерный  масляный  нагар,  отвезите
Ваш снегоход к официальному  дилеру
Arctic Cat для проведения сервиса. Если
снегоход  не  на  гарантии,  то  такой  сер-
вис  проводится  по  желанию  и  за  счет
владельца снегохода.

3. Положите снегоход на правый бок и по-
ложите кусок картона под низ для защиты
капота и защитного щита.

ПРИМЕЧАНИЕ: рекомендуется, чтобы
бензобак был почти пустым (менее 1/4)
бака при опрокидывании снегохода.

4. Открутите сливную пробку из короб-
ки передач; затем установите сливной
адаптер со шлангом в отверстие сливной
пробки.

ПРИМЕЧАНИЕ: для ускорения слива
масла рекомендуется использовать
адаптер Gear Case Drain Fitting (№ 0644-
552) и шланг длиной 10см.

5.  Верните  снегоход  в  нормальное  поло-
жение; затем положите поддон на землю
рядом со сливным шлангом и переверни-
те  снегоход  на  левый  бок,  чтобы  масло
вытекало  из  коробки  передач  в  емкость
для отработанного масла.

ПРИМЕЧАНИЕ: важно, чтобы снегоход
находился на ровной поверхности для
полного вытекания масла.

6. Зафиксируйте снегоход в этом положении
до тех пор, пока масло полностью не вытечет.

ПРЕДОСТЕРЕЖЕНИЕ

Очень важно, чтобы все старое масло
вытекло из коробки передач перед ее
промывкой.

7. После того, как все масло полностью вы-
текло из коробки передач, переверните сне-
гоход на правый бок, снимите сливной адап-
тер, установите и затяните сливную пробку;
затем снимите контрольную пробку.

8.  Налейте  рекомендуемое  количество
жидкости  для  промывки  Arctic  Cat  ACT
Drive Flush Fluid (№ 4639-333) в отверстие
для  залива;  затем  установите  контроль-
ную пробку. Плотно затяните ее.

ПРЕДОСТЕРЕЖЕНИЕ

Количество жидкости для промывки ко-
робки передач не должно быть больше
или меньше рекомендуемого количества.

9.  Установите  ведомый  вариатор;  затем
установите  ремень  вариатора  (см.  под-
раздел    ремень  вариатора)  и  защитный
кожух ремня вариатора.

10. Установите левую панель доступа, за-
тем закройте ее.

11.  Расположите  края  лыж  напротив
стены;  затем  при  помощи  стенда  без-
опасности  поднимите  задний  край  сне-
гохода  над  полом  таким  образом,  чтобы
гусеница  могла  свободно  вращаться.

ПРЕДУПРЕЖДЕНИЕ

Края лыж должны быть расположены на-
против стены или подобного объекта.

ПРЕДУПРЕЖДЕНИЕ

НЕ  СТОЙТЕ  сзади  снегохода  или  возле
вращающейся  гусеницы.  НИКОГДА  не
пытайтесь увеличить скорость вращения
гусеницы,  когда  снегоход  находится  в
подвешенном состоянии.

12. Запустите двигатель и придайте ему
небольшое ускорение. Используйте ры-
чаг газа для проворота гусеницы несколь-
ко раз. ВЫКЛЮЧИТЕ ДВИГАТЕЛЬ.

13. Откройте левую панель доступа; за-
тем снимите панель и защитный кожух
ремня вариатора.

14. Снимите ремень вариатора (см. под-
раздел ремень вариатора); затем сними-
те ведомый вариатор.

15. Положите снегоход на правый бок и
подложите под него картон.

16. Удалите сливную пробку из короб-
ки передач; затем установите сливной
адаптер со шлангом в отверстие сливной
пробки.

ЗАМЕНА МАСЛА И

СМАЗКА ЭЛЕМЕНТОВ

ПОДВЕСКИ

17. Верните снегоход в нормальное поло-
жение; затем положите поддон на землю
рядом  со  сливным  шлангом  и  перевер-
ните  снегоход  на  левый  бок,  чтобы  про-
мывочная жидкость вытекала из коробки
передач  в  емкость  для  отработанного
масла.

18. Зафиксируйте снегоход в этом поло-
жении до тех пор, пока промывочная жид-
кость полностью не вытечет.

ПРЕДОСТЕРЕЖЕНИЕ

Очень важно, чтобы вся жидкость для
промывки вытекла из коробки передач
перед заливкой нового масла.

19.  После  того,  как  вся  жидкость  полно-
стью  вытекла  из  коробки  передач,  пере-
верните снегоход на правый бок, снимите
сливной  адаптер,  установите  и  затяните
сливную  пробку;  затем  открутите  кон-
трольную пробку.

ПРЕДУПРЕЖДЕНИЕ

Обязательно  используйте  только  реко-
мендованное масло для коробки передач
– Arctic Cat Synthetic ACT Gearcase Fluid
(для  4-х  тактных  снегоходов  кат.номер
4639-628  объём  354мл,  для  2-х  тактных
снегоходов  с  системой  ACER  кат.номер
5639-219  объём  443мл);  использование
другого масла может привести к серьёз-
ным поломкам коробки передач.

20.  Залейте  рекомендуемое  количество
масла  Arctic  Cat  Synthetic  ACT  Gearcase
Fluid в отверстие для залива; затем уста-
новите  контрольную  пробку.  Плотно  за-
тяните ее.

ПРЕДОСТЕРЕЖЕНИЕ

Количество  масла  для  коробки  передач
не должно быть больше или меньше ре-
комендуемого  количества,  в  противном
случае  это  может  привести  к  повреж-
дению  коробки  передач.  Уровень  масла
должен  находиться  на  отметке,  находя-
щейся на крышке коробки передач.

21. Установите ведомый вариатор; затем
установите ремень вариатора (см. под-
раздел ремень вариатора) и защитный
кожух ремня вариатора.

22. Установите левую панель доступа, за-
тем закройте ее.

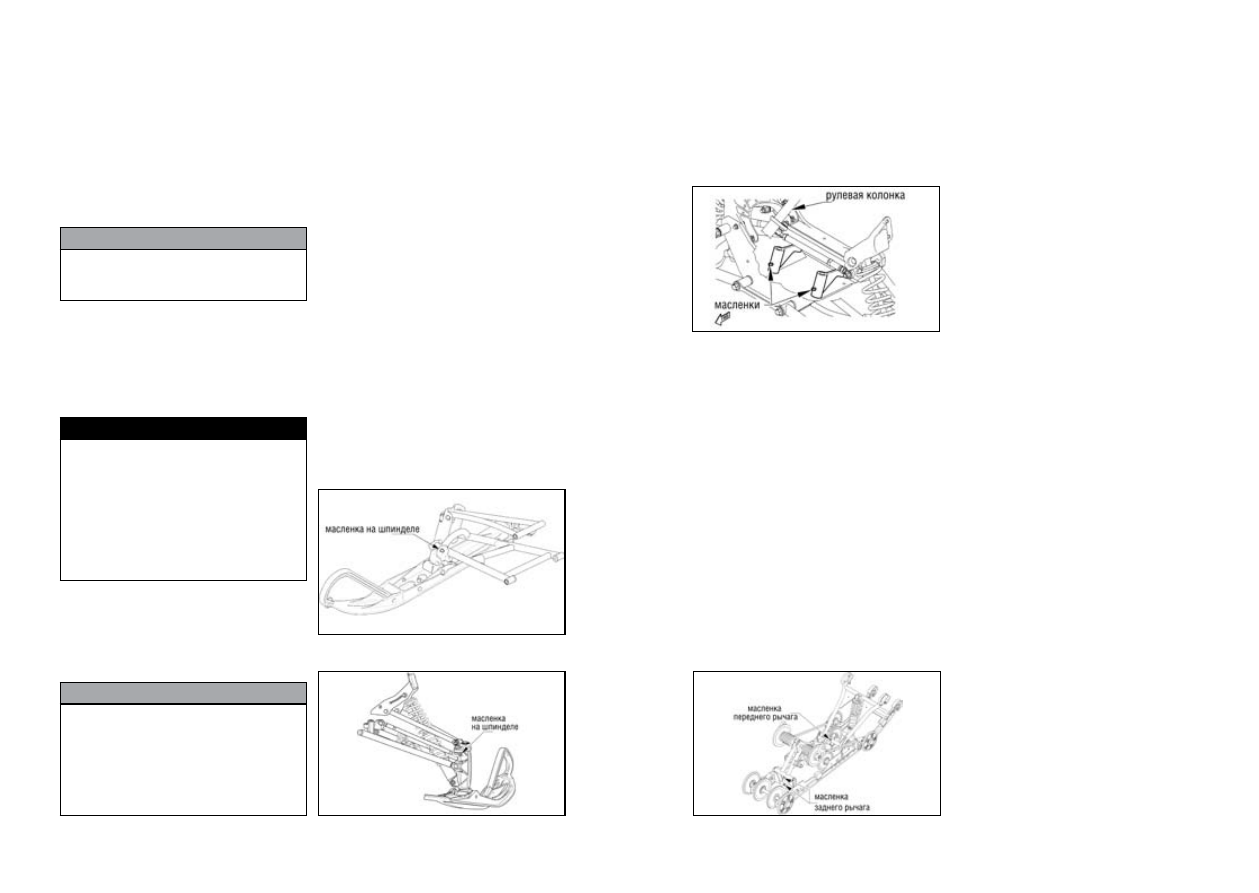

СМАЗКА ПЕРЕДНЕЙ

ПОДВЕСКИ

(в соответствии с реко-

мендацией карты ТО)

ПРИМЕЧАНИЕ:  Arctic  Cat  рекомендует
использовать  для  передней  подвески
низкотемпературную  смазку  Arctic  Cat
Low-Temp Grease (№ 4639-365).

Очень  важно  ежемесячно  смазывать  пе-
реднюю  подвеску  при  помощи  низкотем-
пературной  смазки.  Переднюю  подвеску
необходимо смазывать также после транс-
портировки  снегохода  на  открытом  трей-
лере.  Шприцевать  шпинделя  необходимо,
пока смазка не начнет вылезать из  верх-
него  и  нижнего  краев  шпинделя.  Вытрите
излишки смазки с поверхности шпинделя.

Модели Bearcat

Z1/T-Series/TZ1

На моделях Bearcat/Z1/T-Series/TZ1 повер-
ните руль вправо; затем с правой стороны,
а потом с левой стороны добавьте смазку
в рычаг управления, пока смазка не нач-
нет вылезать из под обеих концов рычага
управления. Удалите излишек смазки.

Модели Bearcat/Z1/

T-Series/TZ1

СМАЗКА ЗАДНЕЙ

ПОДВЕСКИ

(в соответствии с реко-

мендацией карты ТО)

ПРИМЕЧАНИЕ: Arctic Cat рекомендует
использовать для задней подвески низ-
котемпературную смазку Arctic Cat Low-
Temp Grease (№ 4639-365).

ПРИМЕЧАНИЕ: на картинках показано
обычное расположение маслёнок. Фак-
тическое расположение может варьиро-
ваться для каждой отдельной модели.

1. Выключите двигатель и подождите,
пока все движущиеся части остановятся.

2.  При  практически  пустом  бензобаке
(менее  1/4  бака)  положите  снегоход  на
левый  бок.  Используйте  кусок  картона
для защиты капота и защитного щита.

3. Удалите лед и снег с телеги подвески
для доступа к маслёнкам.

4. Добавьте в маслёнки низкотемпера-
турную смазку.

ОБСЛУЖИВАНИЕ

КАРТА ПЛАНОВОГО ТЕХНИЧЕСКОГО КОНТРОЛЯ

ЭЛЕМЕНТ

ИНТЕРВАЛ

СТР. ПРИМЕЧАНИЯ

Тормозная систе-

ма (гидравличе-

ская)

ежедневно

Проверьте наличие погнутостей, течи,

функциональность, четкость хода рычага,

тормозной диск, колодки.

Жидкостная систе-

ма охлаждения

ежедневно

24, 50 Проверьте на наличие течи, повреждений,

уровень охлаждающей жидкости.

Масляная система ежеднев-

но

40-48

Проверьте на наличие течи и повреждений/

уровень масла в бачке / уровень масла в

двигателе.

Моторное масло

(1100 сс STD)

4500 км-5000

км/Раз в сезон 48

Первая замена 1000 км/ или раз в сезон За-

мените масло и фильтр

Моторное масло

(1100 сс Turbo)

3000-3500

км/Раз в сезон 48

Первая замена 1000 км /или раз в сезон За-

мените масло и фильтр

Аккумуляторная

Батарея

ежеднев-

но

23, 56 Проверьте зарядку и прочность соединений.

Кнопка остановки ежедневно

Проверьте функциональность.

Шланги

ежедневно

Проверьте на наличие течи, повреждений и

соединения.

Свет фар/задний

свет фар/стоп

сигнал

ежедневно

71-75 Проверьте функциональность и чистоту.

Рулевая система

ежедневно

Проверьте функциональность, крепление

болтов и погнутость.

Рычаг управления

газом

ежедневно

Проверьте функциональность, натяжение

троса газа.

Ремень вариатора ежедневно/

ежемесячно

62-64 Проверьте на наличие износа, трещин/ Про-

верьте размеры ширины и длины.

Коньки лыж

ежедневно

Проверьте износ и повреждения.

Карбюратор –

основные жиклеры

/регулировочные

винты

Ежедневно/

еженедельно

51-53

Установите соответствующие главные

жиклеры/ Настройте в соответствии со спец-

ификацией.

Электропроводка еженедельно

Проверьте износ и повреждения, прочность

соединения разъёмов проводов.

Выхлопная си-

стема

еженедельно

Проверьте на наличие повреждений.

Гайки, болты/

крепления

еженедельно

Проверьте затяжку / прочность креплений.

Ручной стартер

еженедельно

Проверьте износ троса и его функциональ-

ность.

Амортизаторы

еженедельно

Проверьте на наличие течи и повреждений.

Свечи зажигания

(2-тактные)

еженедельно

Проверьте цвет изолятора центрального

электрода, зазор и нагар.

КАРТА ПЛАНОВОГО ТЕХНИЧЕСКОГО КОНТРОЛЯ

ЭЛЕМЕНТ

ИНТЕРВАЛ

СТР. ПРИМЕЧАНИЯ

Зазор клапанов

4500 км-5000

км/

раз в сезон

Первая регулировка 1000 км/ или раз в

сезон. Проверьте/отрегулируйте.

Подвеска

еженедельно

Проверьте повреждения, ослабленные ком-

поненты и правильность настроек.

Соосность вариа-

торов

еженедельно

63,65 Проверьте/настройте при необходимости.

Сменные коньки

лыж

еженедельно

Проверьте на наличие износа и поврежде-

ний

Топливная систе-

ма – бак, насос,

фильтр, вентиля-

ционный шланг

еженедельно

Проверьте износ, повреждения и утечки.

Топливный фильтр

4500 км

-5000км/

раз в сезон

Первая замена 1000 км/или раз в сезон.

Замените.

Воздушный

фильтр

4500 км-

5000км/

раз в сезон

Первая замена 1000 км/или раз в сезон.

Проверьте/замените.

Коробка передач

ACT

Раз в сезон

Замените масло перед хранением.

Теплообменники

ежемесячно

Проверьте износ, повреждения и утечки.

Ведомый вариатор ежемесячно

Проверьте на наличие повреждений, ненор-

мальных шумов, вибрации, изгиба, заеда-

ния; очистите ремень вариатора от грязи.

Ведущий вариатор ежемесячно

Проверьте на наличие повреждений, ненор-

мальных шумов, вибрации, изгиба, заеда-

ния; очистите ремень вариатора от грязи.

Передняя и задняя

подвески

ежемесячно

37, 38 Шприцевание низко температурной смаз-

кой.

Срок службы и безопасность снегохода могут быть увеличены благодаря периодическим
проверкам элементов, описанных в таблице выше. Если Вы обнаружили ненормальный
шум, вибрацию или несоответствующие условия работы любого компонента Вашего сне-
гохода, НЕ ЭКСПЛУАТИРУЙТЕ СНЕГОХОД. Вам необходимо показать снегоход офици-
альному дилеру Arctic Cat для проведения сервиса. Если снегоход не на гарантии, то
такой сервис проводится на усмотрение и за счет владельца.

Снегоход необходимо отвезти официальному дилеру Arctic Cat в конце каждого сезона
для проведения общего осмотра и сервиса перед хранением. Такой сервис проводится
на усмотрение и за счет владельца.

Периодическое и техническое обслуживание потребитель выполняет за свой счёт. Под-
робная карта технического обслуживания находится у официального дилера Arctic Cat.
Невыполнение технического периодического обслуживания может повлечь за собой от-
каз в требовании произведения бесплатного гарантийного ремонта.

ВОЗДУШНЫЙ ФИЛЬТР

(4-х тактного двигателя

1100 см3 Turbo)

Воздушный фильтр внутри воздухоочисти-
теля должен быть чистым для обеспечения
мощности двигателя и прохода газов. При
нормальном  использовании  снегохода  ос-
матривайте  фильтр  еженедельно  и  своев-
ременно  меняйте  его.  При  использовании
снегохода  в  неблагоприятных  условиях
осматривайте и проводите сервис фильтра
чаще. Для снятия фильтра и/или чистки/за-
мены выполняйте следующее.

ПРЕДОСТЕРЕЖЕНИЕ

Невыполнение осмотра/сервиса воздушного
фильтра при использовании снегохода в не-
благоприятных условиях может привести к
повреждению двигателя/турбокомпрессора.

1. Снимите крышку воздухоочистителя;
затем снимите фильтр.
2. Очистите пенофильтр при помощи те-
плого мыльного раствора; затем оставь-
те его высыхать.

ПРЕДОСТЕРЕЖЕНИЕ

Не используйте сжатый воздух для суш-
ки фильтра. Это может привести к по-
вреждению фильтра.

ПРЕДОСТЕРЕЖЕНИЕ

Рваный  воздушный  фильтр  может  приве-
сти к повреждению турбокомпрессора/дви-
гателя.  При  рваном  фильтре  загрязнения
могут  попасть  внутрь  турбокомпрессора/
двигателя. Внимательно осмотрите фильтр
на наличие дырок или прорезей до и после
чистки. Замените фильтр, если он порван.

3. Удалите загрязнения из внутреннего
пространства.
4. Установите фильтр в камеру.
5. Закрепите крышку воздухоочистителя.

ПРЕДОСТЕРЕЖЕНИЕ

Не запускайте двигатель, если фильтр
не установлен. Это может привести к по-
вреждению турбокомпрессора/двигателя.

ПРЕДУПРЕЖДЕНИЕ

Во избежание заполнения воздушного

фильтра

маслом

засорения

воздухозаборной

системы,

не

рекомендуется переворачивать/ кренить

заведённый снегоход. Если произошла

экстремальная

ситуация,

которой

нельзя было обойтись без переворота/

крена снегохода, после переворота/ крена

снегохода, заводить снегоход снова

разрешается только через 15-20 минут после

того как стечёт всё масло. ВНИМАНИЕ,

потребитель обязан соблюдать меры

предосторожности и Правила Безопасности

при эксплуатации снегохода, не соблюдение

данных обязанностей, может повлечь за

собой отказ в поддержании гарантийных

обязательств, повреждения снегохода в

результате небрежной эксплуатации не

относятся к производственному браку, не

покрываются гарантией.

ТОПЛИВНАЯ СИСТЕМА

ПРЕДУПРЕЖДЕНИЕ

При проведении обслуживания топливной
системы возможны возникновение утечки то-
плива. Не производите данный сервис вблизи
открытого огня, в местах выполнения сварных
работ, не курите вблизи техники и т.д.

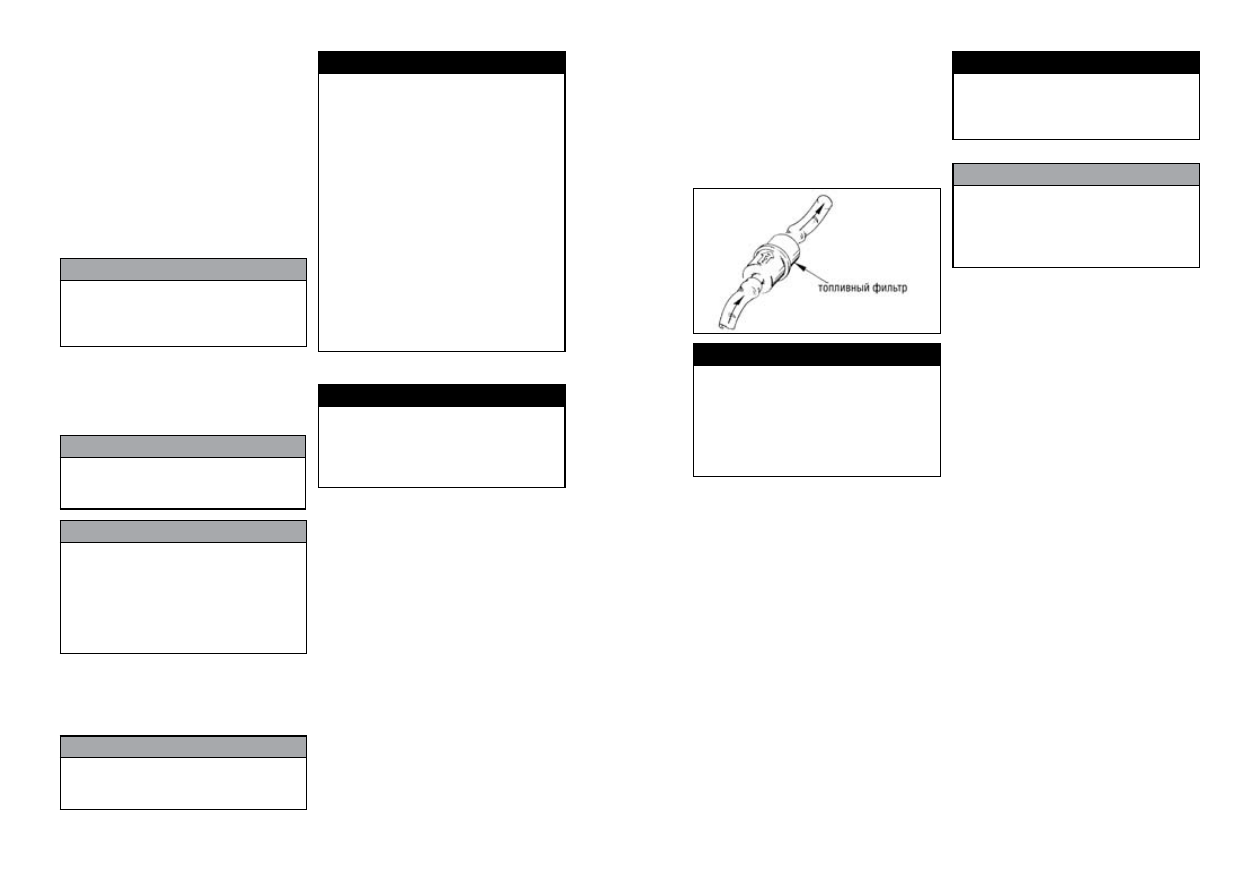

Топливный фильтр

(карбюраторные модели)

Arctic Cat рекомендует еженедельную про-

верку топливного фильтра. Топливный

фильтр расположен на шланге к топливно-

му насосу. Фильтр должен быть чистым для

того, чтобы топливный шланг передавал

достаточное количество бензина.
Если топливный фильтр забит, то поток

бензина будет ограничен; поэтому фильтр

необходимо заменить. Для снятия и уста-

новки топливного фильтра выполните сле-

дующее:

1. Снимите топливный шланг, соединяю-

щий бензобак и топливный фильтр.

2.Снимите зажимы; затем снимите то-

пливные шланги и фильтр.

ПРИМЕЧАНИЕ: если топливный фильтр

загрязнён, его необходимо заменить.

Фильтры Вы можете приобрести у офи-

циального дилера Arctic Cat.

3.  Установите  топливный  фильтр  в  то-
пливный  шланг  так,  чтобы  стрелка  на
фильтре указывала на топливный насос.
Убедитесь, что топливные шланги проч-
но закреплены на фильтре. Если топлив-
ный  шланг  сидит  неплотно  на  фильтре,
отрежьте 6 мм (1/4 дюйма) от края шлан-
га; затем установите его на фильтр и за-
крепите зажимами.

ПРЕДУПРЕЖДЕНИЕ

Топливные шланги должны плотно си-
деть на топливном фильтре. Если длина
шланга не позволяет этого, замените то-
пливный шланг. После установки топлив-
ных шлангов на топливный фильтр убе-
дитесь, что шланги не касаются горячих
или вращающихся компонентов.

Топливный фильтр

(4-х тактные модели

1100 см3)

Arctic Cat рекомендует еженедельную про-
верку  топливного  фильтра  и  его    первую
замену  через  1000  км.,  затем  каждые
4500-5000  км  или  раз  в  сезон.  Топливный
фильтр расположен с левой панели досту-
па.  Фильтр  должен  быть  чистым  для  того,
чтобы топливный шланг передавал доста-
точное количество бензина.

Если топливный фильтр забит, то поток
бензина будет ограничен; поэтому фильтр
необходимо заменить. Для снятия и уста-
новки топливного фильтра выполните сле-
дующее:

ПРЕДУПРЕЖДЕНИЕ

Поскольку шланг подачи топлива может
быть под давлением, всегда одевайте
защитные очки при снятии топливных
шлангов.

ПРЕДОСТЕРЕЖЕНИЕ

Поскольку шланг подачи топлива может
быть под давлением, снимайте его мед-
ленно для уменьшения давления. По-
ложите впитывающее полотенце вокруг
соединения для впитывания топлива.

ПРИМЕЧАНИЕ: перед снятием топливно-
го фильтра определите правильное на-
правление входа и выхода топлива при
установке фильтра обратно.

1. Откройте левую панель доступа.

2. Снимите зажимы шланга; затем мед-
ленно снимите топливные шланги с
топливного фильтра. Затем снимите
топливный фильтр. Удалите излишек то-
плива из фильтра.

3. Осмотрите топливные шланги на нали-
чие трещин, порезов или износа.

4. Оденьте новые зажимы на топливные
шланги; затем подсоедините топливные
шланги к топливному фильтру. Закрепи-
те при помощи зажимов шланга.

5. Прикрепите топливный фильтр к крон-
штейну топливного фильтра; затем запу-
стите двигатель и проверьте топливные
шланги и фильтр на наличие утечек.

Добавки к бензину

Антизамораживатель  для  топлива  может
быть использован для всех моделей снего-
ходов.  Также  периодическое  использова-
ние  раствора  для  очистки  инжектора  для
моделей с электронным впрыском топлива
рекомендуется  при  последней  заправке
бензина  и  перед  длительным  хранением.
При  проведении  обслуживания  топливной

содержание .. 3 4 5 6 ..
