Section 03 ENGINES

Subsection 06 (BOTTOM END)

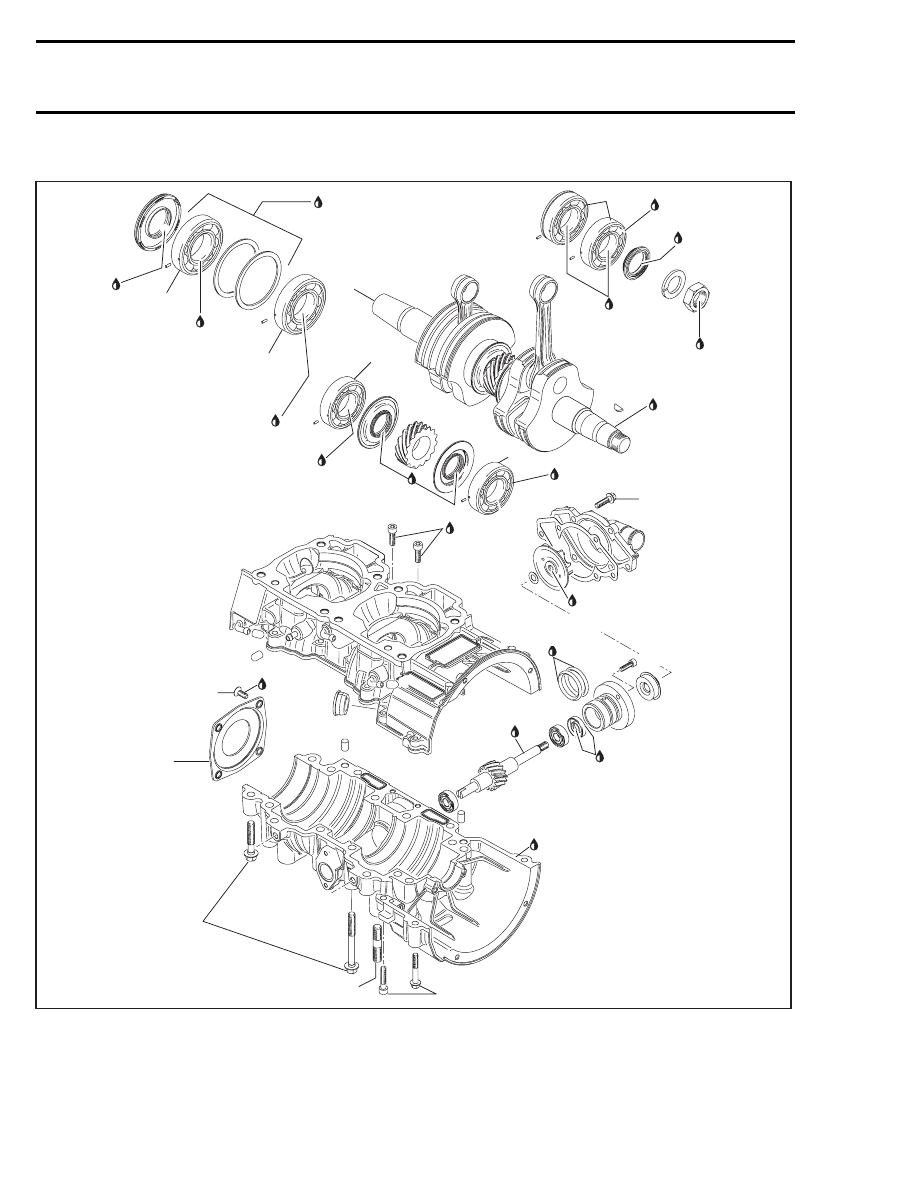

593 Engine

Anti-seize

lubricant

11 N•m

(97 lbf•in)

9 N•m

(80 lbf•in)

29 N•m

(21 lbf•ft)

29 N•m

(21 lbf•ft)

9 N•m

(80 lbf•in)

Petamo

Isoflex

Petamo

2

Loctite

243

Loctite

243

Multi-

purpose

grease

Petamo

grease

Loctite

5910

Loctite

648

Loctite

648

Isoflex

2

Petamo

2

A29C2TT

Loctite 243

4

3

3

125 N•m

(92 lbf•ft)

4.5 N•m

(40 lbf•in)

Injection oil

Anti-seize

lubricant

Anti-seize

lubricant

Anti-seize

lubricant

Anti-seize

lubricant

5.5 N•m

(49 lbf•in)

Loctite 243

mmr2005-073

119

Section 03 ENGINES
Subsection 06 (BOTTOM END)

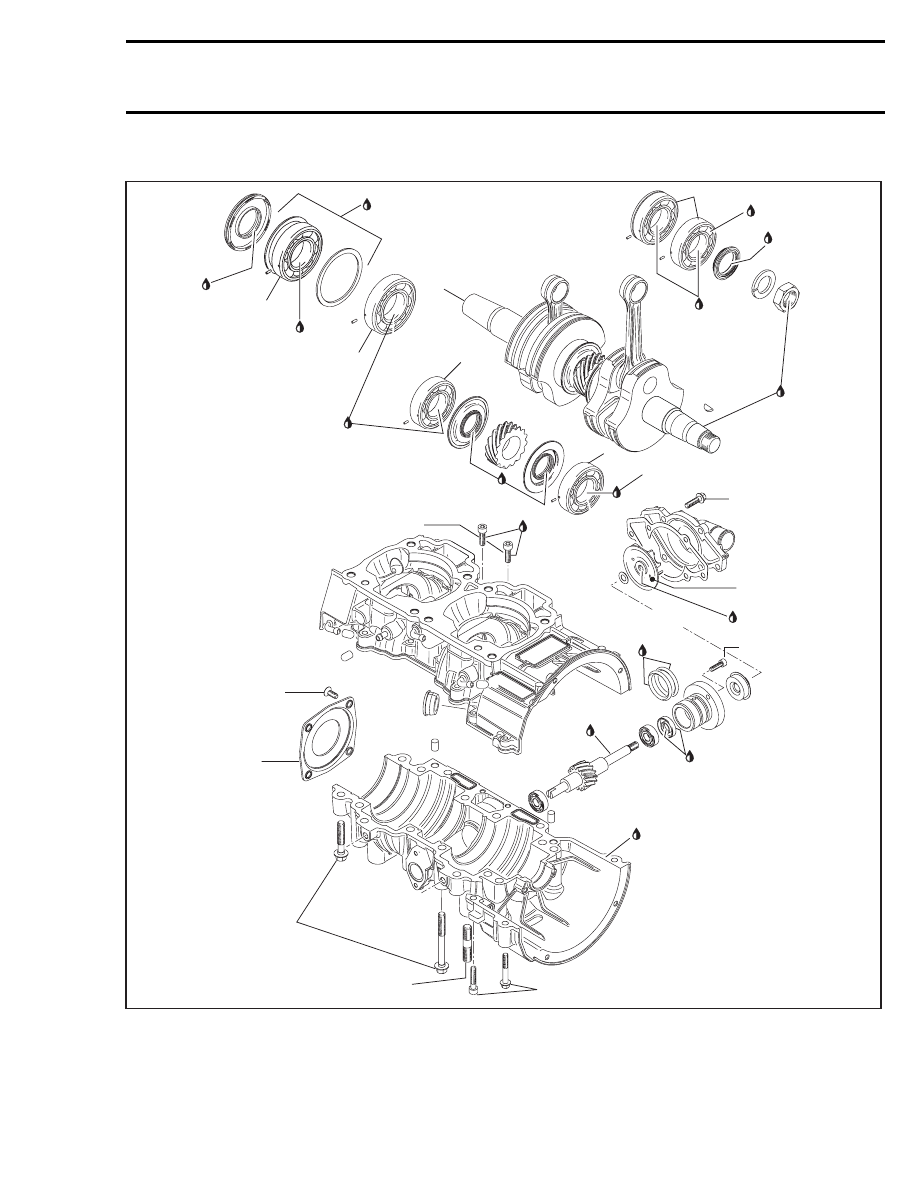

593 HO Engine

A33C2TT

29 N•m

(21 lbf•ft)

11 N•m

(97 lbf•in)

9 N•m

(80 lbf•in)

Loctite 5910

•

11 N•m

(97 lbf•in)

Loctite

243

Injection

oil

Petamo

grease

Loctite 243

11 N•m (97 lbf•in)

Loctite 243

9 N•m

(80 lbf•in)

4

Loctite 243

125 N•m

(92 lbf•ft)

Loctite 243

Petamo

grease

Isoflex grease

Antiseize

lubricant

Antiseize

lubricant

Petamo

grease

Anti-seize

lubricant

3

Isoflex grease

Petamo

grease

2

Anti-seize

lubricant

2

Anti-seize

lubricant

1

2

3

Multi-purpose

grease

5.5 N•m (49 lbf•in)

120

mmr2005-073

Section 03 ENGINES

Subsection 06 (BOTTOM END)

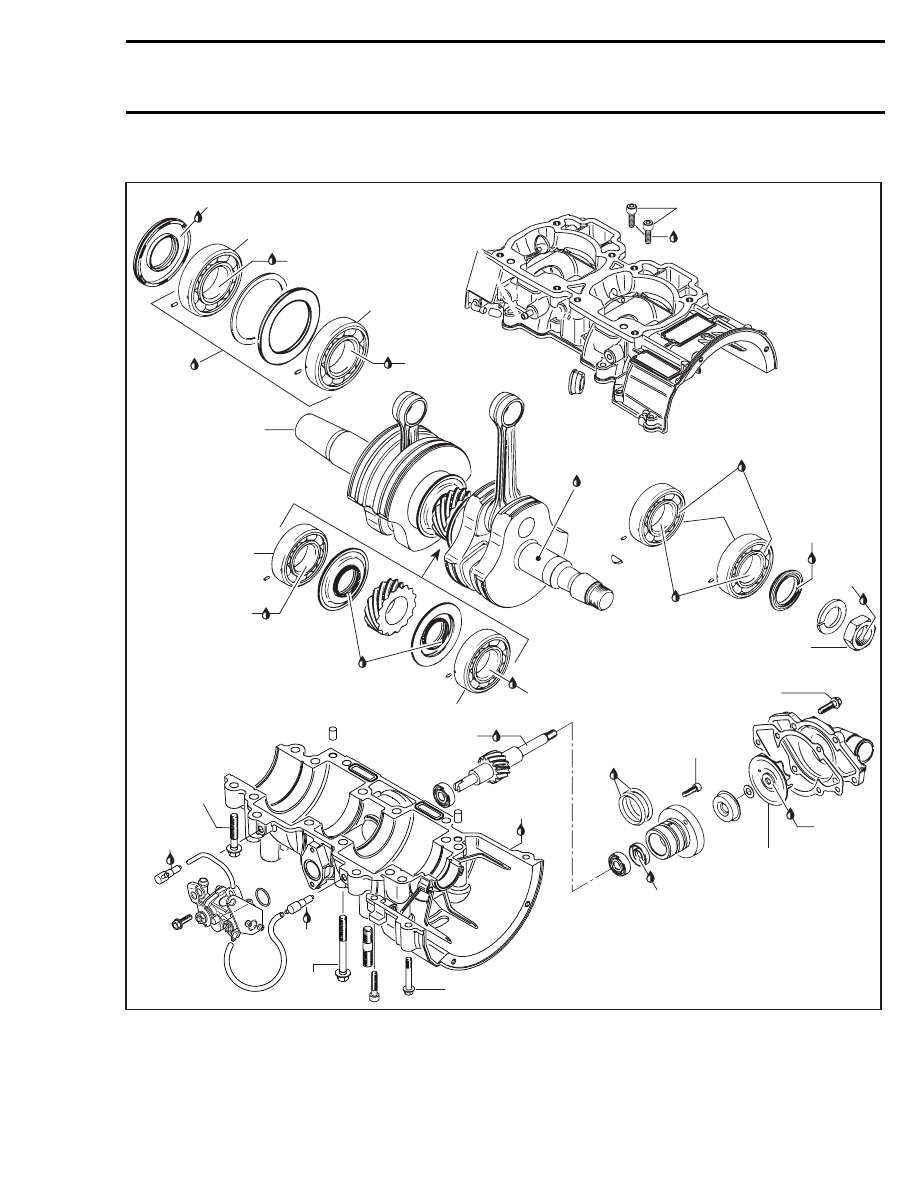

593 HO SDI and 793 HO Engines

Injection

oil

Petamo

grease

Petamo

grease

Isoflex grease

Antiseize

lubricant

Antiseize

lubricant

Petamo

grease

Isoflex grease

Petamo

grease

Anti-seize

lubricant

A33C2UT

29 N•m

(21 lbf•ft)

11 N•m

(97 lbf•in)

9 N•m

(80 lbf•in)

Loctite 5910

•

11 N•m

(97 lbf•in)

5.5 N•m (49 lbf•in)

Loctite 243

11 N•m (97 lbf•in)

Loctite 243

9 N•m (80 lbf•in)

4

Loctite 243

125 N•m

(92 lbf•ft)

3

2

2

1

2

3

4.5 N•m (40 lbf•in)

Anti-seize

lubricant

Multi-purpose

grease

mmr2005-073

121

Section 03 ENGINES
Subsection 06 (BOTTOM END)

CLEANING

Discard all oil seals, gaskets, O-rings and sealing
rings.

Clean all metal components in a non-ferrous met-
al cleaner. Use Loctite Chisel (P/N 413 708 500)
accordingly.

Remove old paste gasket from crankcase mating
surfaces using also Loctite Chisel.

CAUTION: Never use a sharp object to scrape
away old sealant as score marks incurred are
harmful to crankcase sealing.

DISASSEMBLY

General

Remove cylinder head and cylinder. Refer to TOP
END.

Remove rewind starter.

Refer to REWIND

STARTER.

Remove trigger coils, magneto flywheel and sta-
tor. Refer to MAGNETO SYSTEM.

593 HO, 593 SDI and 793 HO Engines

Remove oil seal cover no. 1.

A33C2OA

TYPICAL

Crankshaft Bearing

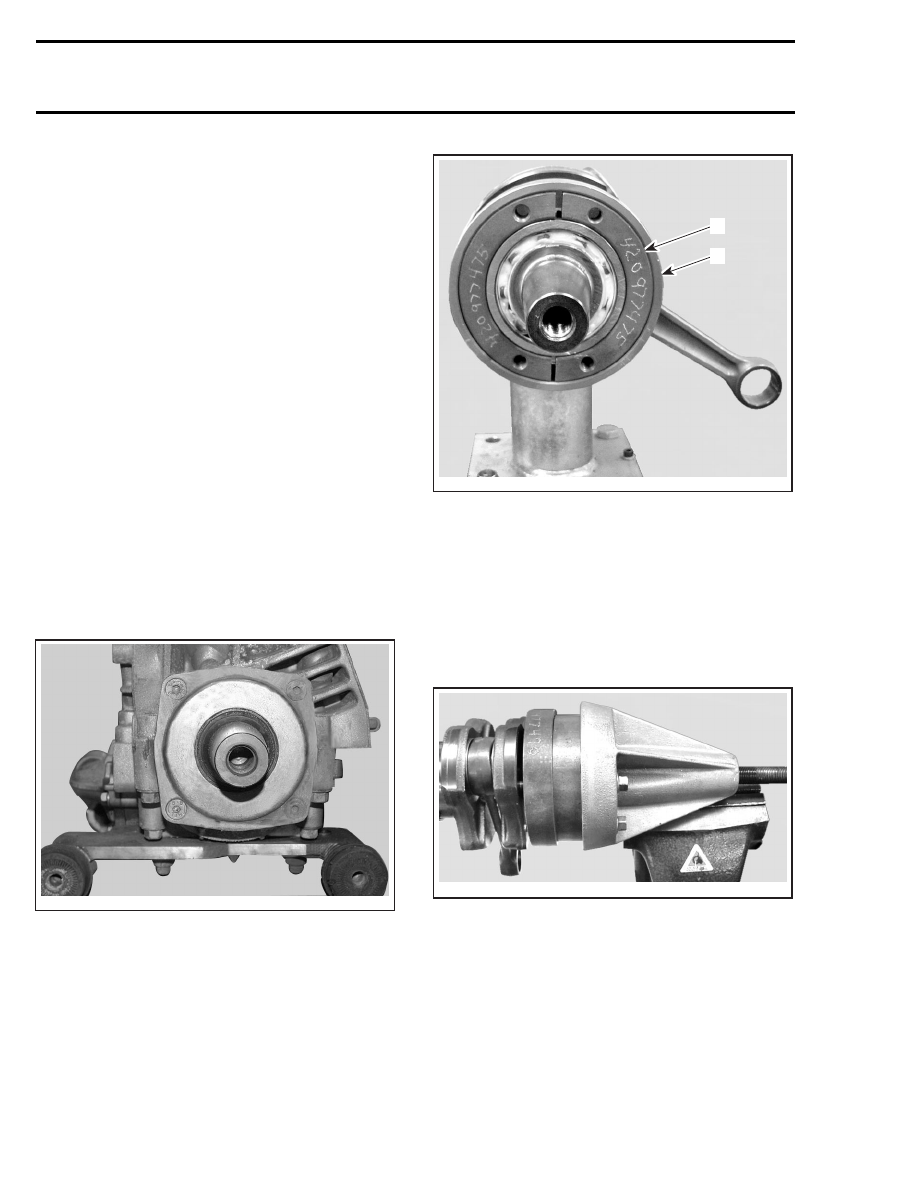

To remove bearings no. 2 and no. 3 from crank-
shaft no. 4, install half rings (P/N 420 977 479) and
puller ring (P/N 420 977 494) on the outer bearing.

A32CARA

1

2

1. Half ring
2. Puller ring

NOTE: Apply grease on crankshaft end in order
to hold in place the crankshaft protector (P/N 420
876 552) on PTO side and crankshaft protector
(P/N 420 876 557) on MAG side.

Using screws (P/N 420 840 681), install bearing
puller (P/N 420 877 635) on the half rings.

Secure the bearing puller in a vise by one of its rib.

A32CASA

BEARING PULLER SECURED IN THE VISE

CAUTION: Never use any air impact tool for
tightening the puller bolt. Lubricate the bolt
with Bombardier Lube (P/N 293 600 016) to
avoid damaging the threads.

Screw in the puller bolt until the bearing comes
out.
