Снегоход Yamaha RST90K, RST90TFK. Инструкция - часть 8

5
15

Багажные отделения

Данный снегоход оборудован багажным
отсеком, задним багажным отделением и
задним багажником.

Багажный отсек

Багажный отсек расположен под капотом. Он
предназначен для хранения инструментов,
запасных частей и других мелких предметов.

Заднее багажное отделение и задний
багажник

Заднее багажное отделение и задний багаж
ник расположены на задней части снегохода.
Заднее багажное отделение может использо
ваться при снятом сиденье пассажира.

Снятие сиденья пассажира, спинки и
заднего багажника

1. Потяните рычаг

��� замка багажника в на

правлении от держателя замка, а затем на
жмите на него вниз, чтобы разблокиро
вать держатель

��� и задний багажник ���.

2. Сдвиньте спинку и задний багажник впе

ред до упора, а затем снимите их.

3. Удалите фиксирующую кнопку

��� сиденья

пассажира, а затем снимите сиденье

���.

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

Предельная нагрузка
Заднее багажное отделение

20 кг

Задний багажник

10 кг

5
16

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

ОСТОРОЖНО:

При использовании заднего багажного
отделения не кладите в него груз
слишком большого размера. Кроме
того, груз не должен выступать за края
заднего багажного отделения.

При установке груза как на заднее багажное
отделение, так и на задний багажник выполни
те шаги 35 для установки заднего багажника
без установки сидень пассажира и спинки.

ПРИМЕЧАНИЕ

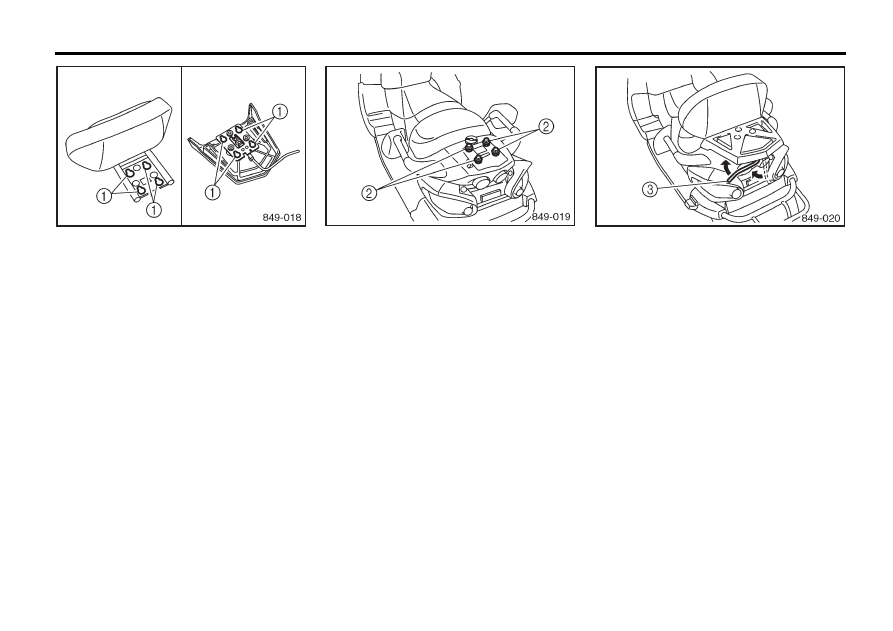

Установка сиденья пассажира, спинки и заднего
багажника.

5
17

1. Установите сиденье пассажира, а затем ус

тановите фиксирующую кнопку сиденья.

2. Совместите отверстия

��� в держателе спин

ки с болтами

��� на держателе замка багаж

ника, а затем поместите спинку на держа
тель замка багажника.

3. Совместите отверстия в заднем багажнике

с болтами на держателе замка багажника,
а затем поместите задний багажник на
держатель замка багажника.

4. Сдвиньте спинку и задний багажник назад

до упора.

5. Потяните рычаг

��� замка багажника вверх,

чтобы зафиксировать спинку и задний ба
гажник на месте. Затем поместите рычаг
под задний багажник и зафиксируйте при
помощи держателя.

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

6
1

Топливо

Следите за тем, чтобы в топливном баке оста
валось достаточное количество топлива.

ПРЕДЭКСПЛУАТАЦИОННЫЕ ПРОВЕРКИ

Предэксплуатационные проверки необходи
мо проводить перед каждой поездкой на сне
гоходе.

ПРИМЕЧАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Двигатель и глушитель в процессе ра,
боты сильно нагреваются.
Во время проверки или ремонта снего,
хода избегайте соприкосновения час,
тей тела или одежды с двигателем или
глушителем, пока они не остыли.

!

Рекомендуемое топливо:

Неэтилированный бензин стандартного
качества
Минимальное насосное октановое число

(R+M)/2; 88

или

Минимальное исследовательское окта
новое число; 93

Емкость топливного бака: 38,0 л
