Снегоход Yamaha RX10PXT (RX10ST2), RX10P, RX10PS. Инструкция - часть 27





Периодическое техническое обслуживание и регулировка

100

10. Подсоедините минусовой вывод батареи,

вкрутив болт.

11. Установите крышку батарейного отсека и

закрепите ленту крепления батареи на
держателе.

12. Установите корпус воздушного фильтра,

выполнив действия 3–6 в обратном
порядке.

13. Установите фары.
14. Установите на место верхнюю крышку,

левую и правую боковые крышки и капот.

ПРИМЕЧАНИЕ

Если новый предохранитель снова сразу
перегорел, предоставьте снегоход дилеру
фирмы Yamaha для технического осмотра.

Типы предохранителей:

Главный предохранитель:

40.0 А

Предохранитель EPS:

30.0 А

Предохранитель системы впрыска

топлива:

10.0 А

Предохранитель фары:

20.0 А

Предохранитель сигнальной системы:

3.0 А

Предохранитель гнезда для

подключения к источнику постоянного
тока:

3.0 А

Предохранитель гнезда подключения
обогревателя защитной маски:

RX10P 3.0 А

RX10PS 3.0 А (CAN)
RX10PXT 3.0 А (CAN)

Предохранитель цепи зажигания:

20.0 А

Предохранитель вентилятора

радиатора:

5.0 А

Запасные предохранители:

20.0 А, 10.0 А, 5.0 А, 3.0 А

U8HGR2X0.book  Page 100  Wednesday, May 9, 2012  4:20 PM

Поиск и устранение неисправностей

101

XSU12385

Двигатель проворачивается, но не
запускается

1.

Топливная система

Топливо не поступает в камеру
сгорания
• В баке нет топлива:

Залейте топливо.

• Засорился топливопровод:

Прочистите топливопровод.

• Засорился карбюратор:

Предоставьте снегоход дилеру
фирмы Yamaha для проверки.

Топливо поступает в камеру сгорания
• Двигатель залит:

Проверните двигатели или насухо
протрите свечи.

2.

Электрическая система

Слабая искра или отсутствие искры
• Свечи зажигания покрыты нагаром

или влажные:
Удалите нагар или протрите насухо
свечи зажигания. В случае
необходимости замените.

• Неисправна система зажигания:

Предоставьте снегоход дилеру
фирмы Yamaha для проверки.

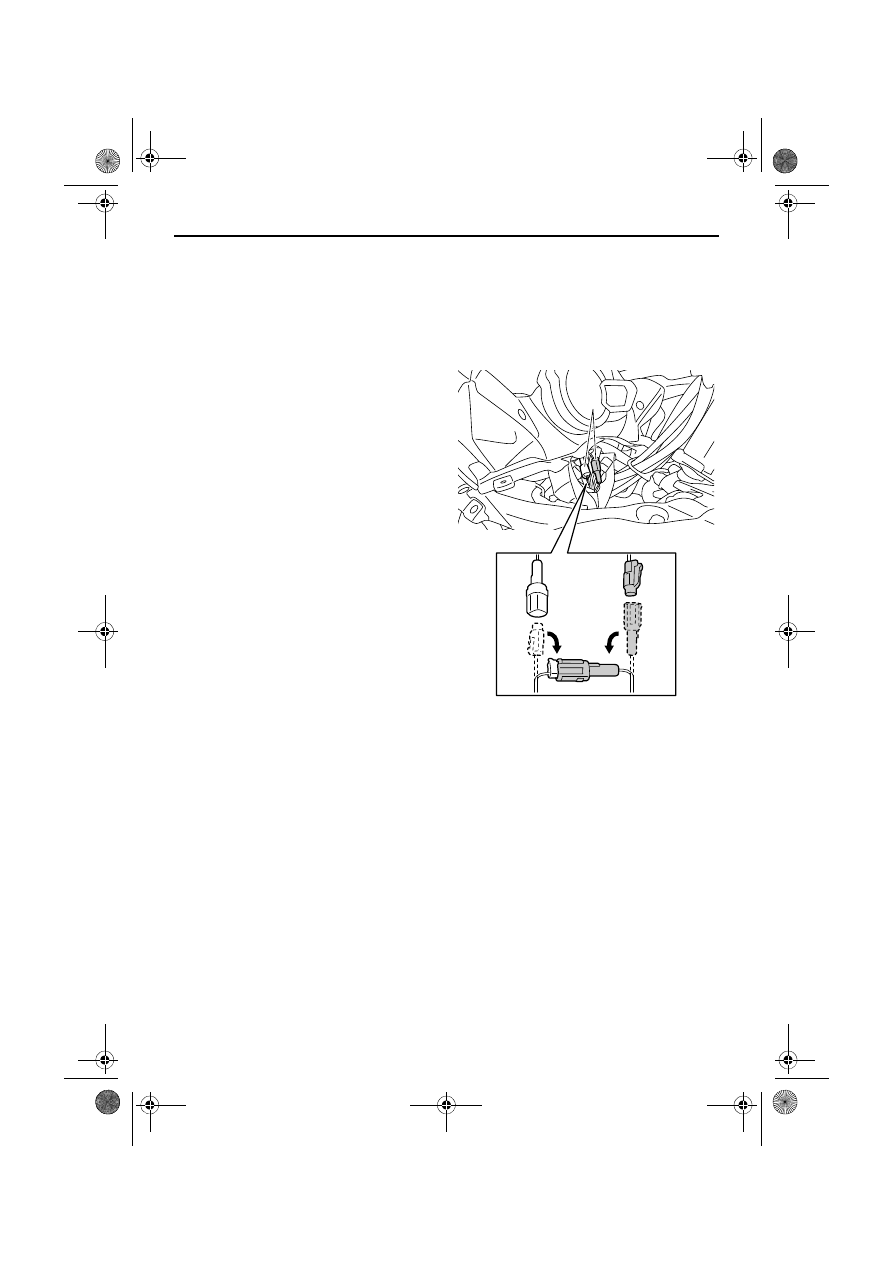

• Неисправна система T.O.R.S.:

Отсоедините разъемы выключателя
дроссельной заслонки и соедините их
между собой в обход системы
T.O.R.S. ОСТОРОЖНО! Перед
шунтированием системы T.O.R.S.
убедитесь, что дроссельная
заслонка должным образом
возвращается в полностью
закрытое положение. Система
T.O.R.S. является важным

устройством обеспечения
безопасности; в случае ее
неисправности немедленно
предоставьте снегоход дилеру
фирмы Yamaha для ремонта.



[XWS00561]

3.

Недостаточная

Компрессия
• Ослабли гайки головки блока

цилиндров:
Затяните гайки должным образом.

• Изношена или повреждена

прокладка:
Замените прокладку.

• Изношен или поврежден поршень

или цилиндр:
Предоставьте снегоход дилеру
фирмы Yamaha для проверки.

1. Разъем выключателя дроссельной заслонки

1

U8HGR2X0.book  Page 101  Wednesday, May 9, 2012  4:20 PM

Поиск и устранение неисправностей

102

Разряжена батарея

Если аккумуляторная батарея снегохода
разряжена, двигатель может быть запущен при
помощи 12-вольтной батареи и кабельных
перемычек. Для подобного запуска двигателя
к снегоходу прилагаются два соединительных
провода. Так как подвеска двигателя
резиновая, рама снегохода не подходит для
использования в качестве точки заземления
при запуске двигателя от внешней батареи,
подключенной при помощи кабельных
перемычек.

ОСТОРОЖНО

XWS00570

Подсоединяйте кабельные перемычки
только к клеммам, предназначенным для
соединительных проводов. Не
подсоединяйте их к раме или другим
проводам.

Не допускайте контакта кабельных
перемычек или клемм для
соединительных проводов друг с другом,
с рамой или с металлической частью
снегохода. Это может вызвать
повреждение электрической системы или
ВОЗГОРАНИЕ.

Обязательно полностью закройте
клеммы колпачками. Если клеммы
останутся открытыми, они могут
соприкоснуться с рамой или
металлической частью снегохода, что
может вызвать повреждение
электрической системы или
ВОЗГОРАНИЕ.

ВНИМАНИЕ

XCS00650

Используйте соединительные провода
только для запуска двигателя от внешней
батареи. Использование их в других целях
не допускается.

Чтобы запустить двигатель от бустерной
батареи
1.

Задействуйте стояночный тормоз и
переведите главный переключатель в
положение выключения.

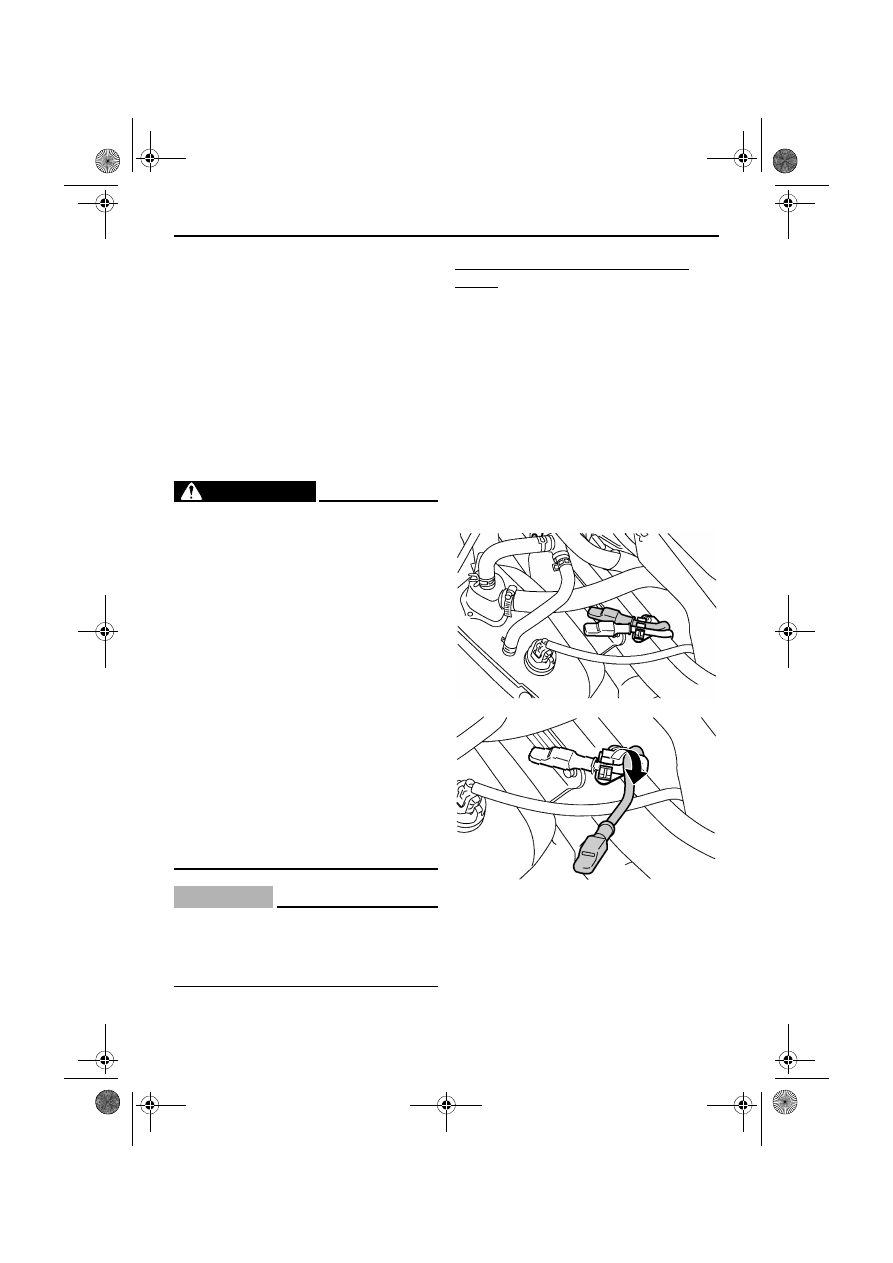

2.

Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 65.)

3.

Извлеките красный (+) провод из
держателя и отведите его в сторону от
черного (–) провода. ВНИМАНИЕ:
Подсоединяйте красную (+) кабельную
перемычку к красному (+) проводу, а
черную (–) к черному (–). Будьте
внимательны, чтобы не перепутать
соединения.

 [XCS00661]

4.

Оттяните колпачок красного (+) провода
для открытия клеммы через прорезь в
колпачке, а затем подсоедините красную
(+) кабельную перемычку к красной (+)
клемме разряженной батареи.

U8HGR2X0.book  Page 102  Wednesday, May 9, 2012  4:20 PM

Поиск и устранение неисправностей

103

5.

Присоедините другой конец красной (+)
кабельной перемычки к положительной
(+) клемме бустерной батареи.

6.

Подсоедините черную (–) кабельную
перемычку к отрицательной (–) клемме
бустерной батареи.

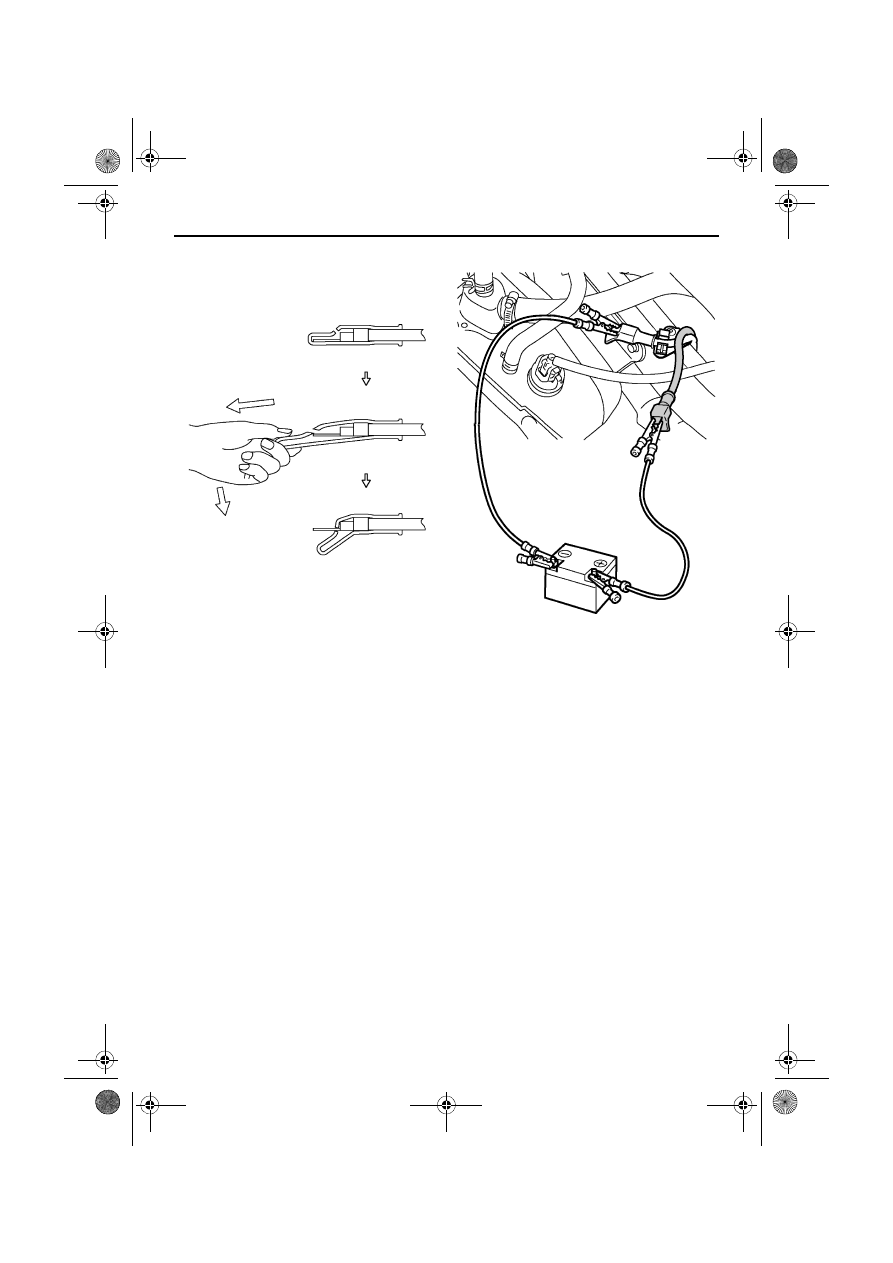

7.

Оттяните колпачок черного (–) провода
для открытия клеммы через прорезь в
колпачке, а затем подсоедините черную
(–) кабельную перемычку к черной (–)
клемме разряженной аккумуляторной
батареи.

8.

Запустите двигатель.

9.

Отсоедините черную (–) кабельную
перемычку от черного (–)
соединительного провода, а затем
полностью закройте клемму колпачком.

10. Отсоедините черную (–) кабельную

перемычку от отрицательной (–) клеммы
батареи, используемой для запуска
двигателя.

11. Отсоедините красную (+) кабельную

перемычку от положительной (+) клеммы
батареи, используемой для запуска
двигателя.

12. Отсоедините красную (+) кабельную

перемычку от красного (+)
соединительного провода, а затем
полностью закройте клемму колпачком.

13. Вставьте красный (+) провод в держатель.
14. Установите на место правую крышку и

капот.

U8HGR2X0.book  Page 103  Wednesday, May 9, 2012  4:20 PM
