Снегоход Yamaha RST90PGT (RS10VTGT), RST90PTF (RS10SUV), RS90P, RS90PLT, RST90. Инструкция - часть 6

Описание

16

XSU10261

1,2,3

4

5,6,7

8,9

10

11

12

13

1,2,3

RS90P

RS90PLT

4

5,6,7

8,9

10

11

12

13

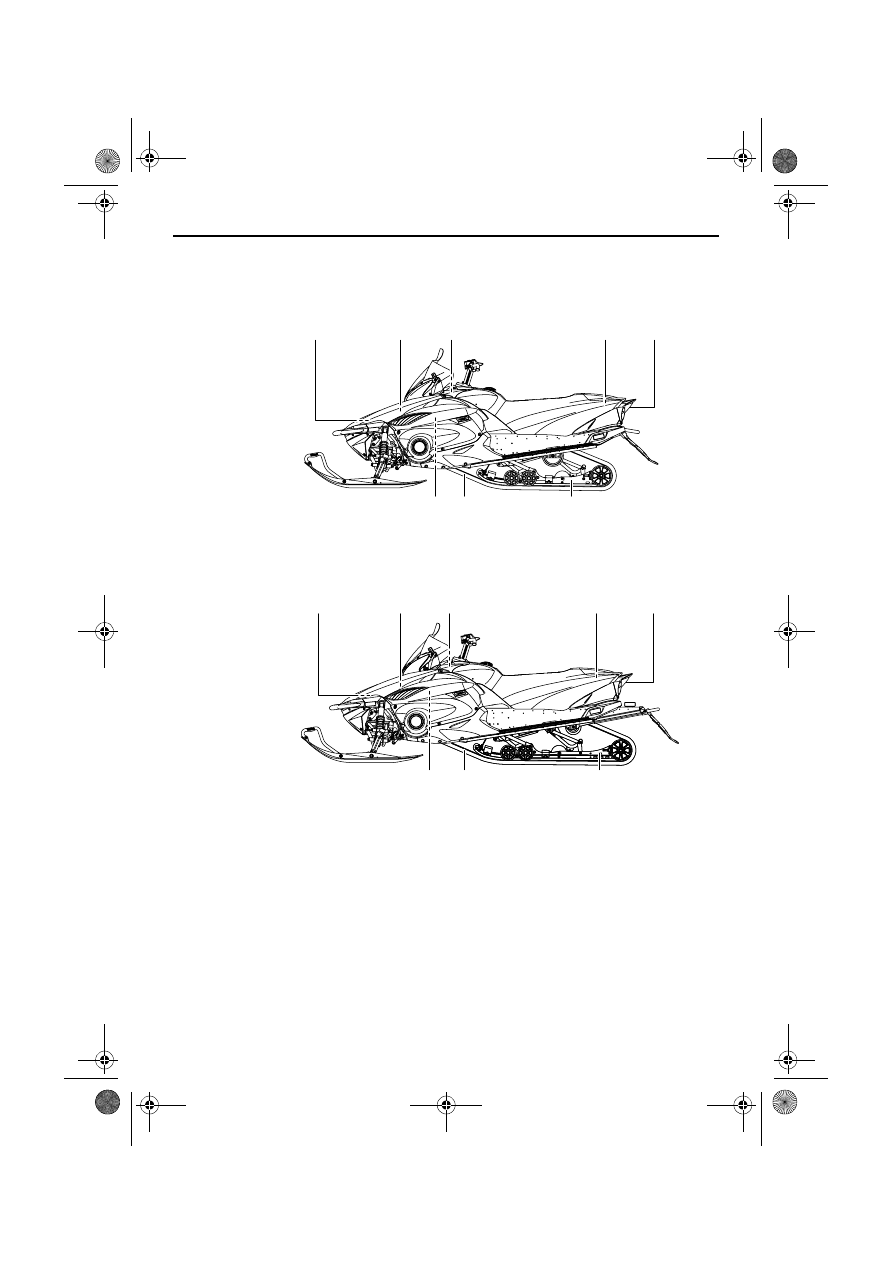

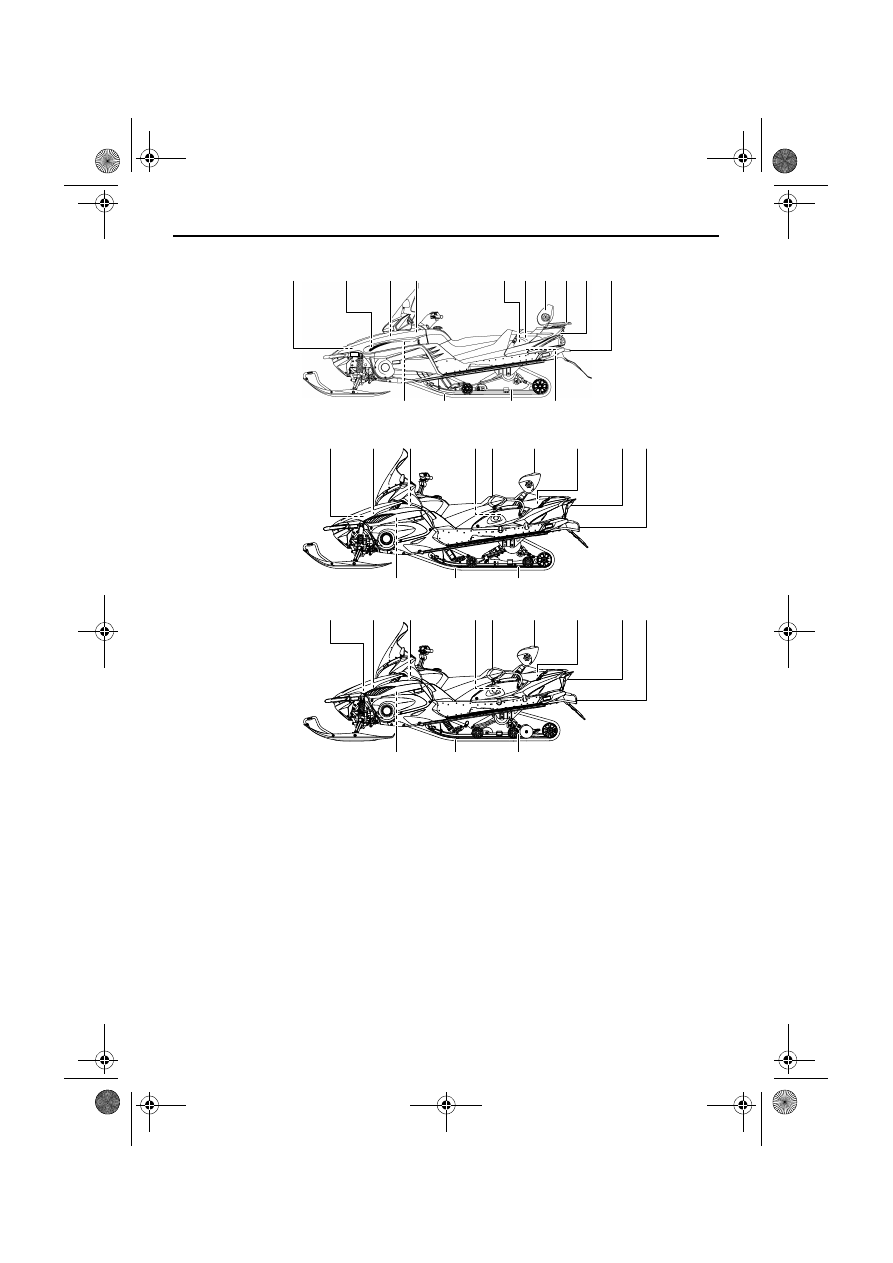

1. Аккумуляторная батарея
2. Главный предохранитель
3. Воздушный фильтр
4. Крышка маслоналивного патрубка
5. Коробка предохранителей
6. Бачок охлаждающей жидкости
7. Бак регенерации охлаждающей жидкости
8. Багажный отсек
9. Комплект инструментов

10. Задний фонарь/сигнал торможения
11. Подвеска направляющей
12. Приводная гусеница
13. Держатель клинового ремня

U8HXR0X0.book  Page 16  Thursday, May 26, 2011  12:59 PM

Описание

17

1,2,3

4

7 8

9 10,11,12 13

15

16

17

1,2,3

4

9 10,11,12 13 14

15

16

17

5,6

5,6

14

RST90PGT

RST90

RST90PTF

7 8

10,12 1,2,3,4

5,6

20

7 8 9 19 13 14

15

18

16

17

1. Аккумуляторная батарея
2. Главный предохранитель
3. Воздушный фильтр
4. Крышка маслоналивного патрубка
5. Коробка предохранителей
6. Бачок охлаждающей жидкости
7. Переключатель обогрева рукояток для

пассажира

8. Рукоятка для пассажира
9. Спинка

10. Багажный отсек
11. Сумка для багажа (RST90PGT / RST90PTF)
12. Комплект инструментов
13. Задний фонарь/сигнал торможения

14. Тягово-сцепное устройство [RST90PGT

(РОССИЯ) / RST90PTF
(КАНАДЫ)(РОССИЯ)] / кронштейн тягово-
сцепного устройства [RST90 / RST90PGT
(КАНАДЫ)(ЕВРОПЫ) / RST90PTF
(ЕВРОПЫ)]

15. Подвеска направляющей
16. Приводная гусеница
17. Держатель клинового ремня
18. Место для багажа для одиночных поездок

(RST90)

19. Задний багажник (RST90)
20. Стопорный винт дроссельной заслонки

(RST90)

U8HXR0X0.book  Page 17  Wednesday, May 25, 2011  10:05 AM

Описание

18

ПРИМЕЧАНИЕ

●

Приобретенный вами снегоход имеет незначительные отличия от изображенных на рисунках
данного руководства.

●

Конструкция и технические характеристики могут изменяться без уведомления.

1

2 3 5

6

4

7

8

9

10

11

1

2

3 11

13

8

10

4 7

6

9

12

12

1

RS90P / RS90PLT

RST90PGT / RST90PLT

RST90

2 3

6

4 7

5

10

8

9

11

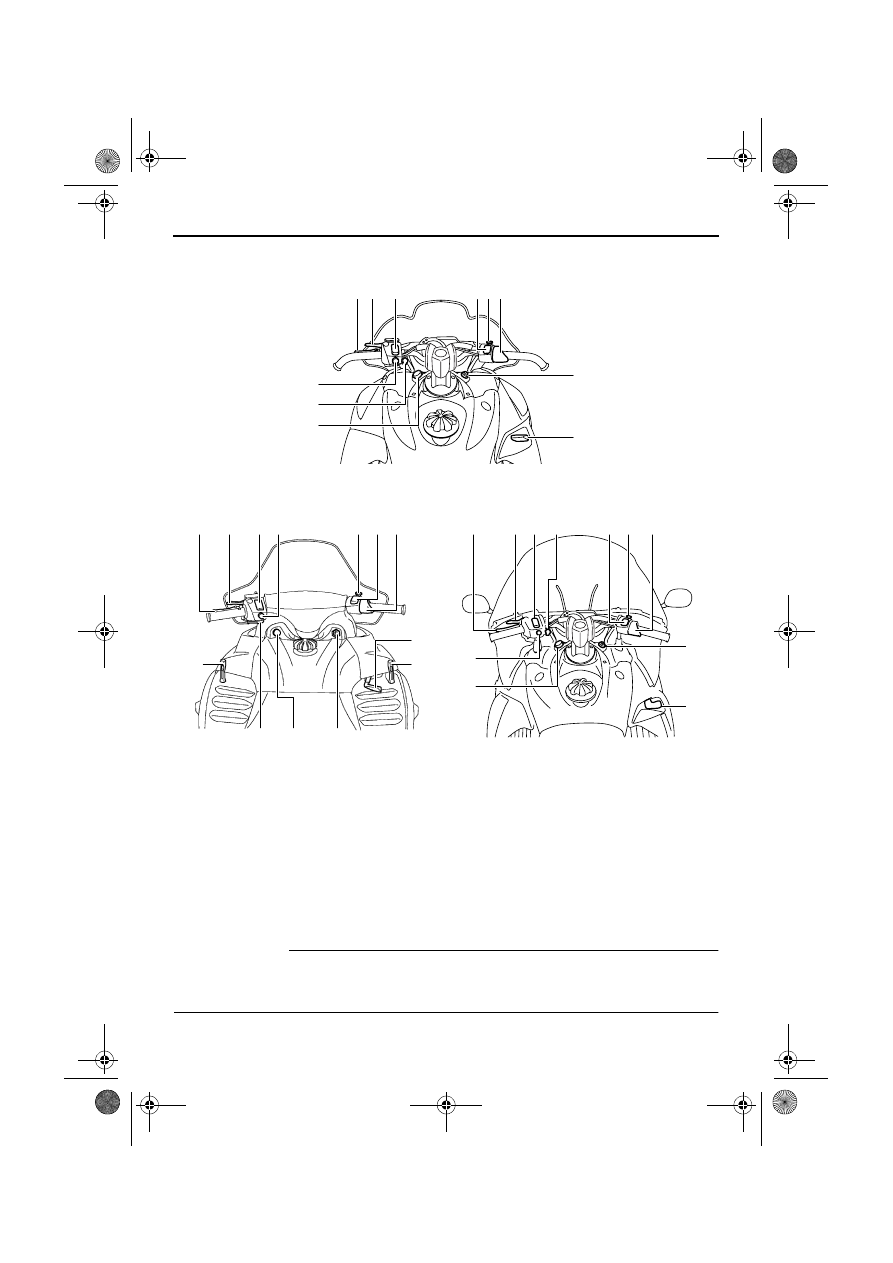

1. Рычаг тормоза
2. Рычаг стояночного тормоза
3. Регулятор обогрева рукояток
4. Регулятор обогрева рычага управления

дроссельной заслонкой

5. Гнездо подключения обогревателя защитной

маски [RS90P / RS90PLT / RST90PGT
(КАНАДЫ) / RST90PTF (КАНАДЫ)]

6. Выключатель двигателя
7. Рычаг дроссельной заслонки

8. Главный переключатель
9. Рычаг переключения передач

10. Гнездо для подключения к источнику

постоянного тока

11. Переключатель дальнего и ближнего света

фар

12. Замок капота (RST90)
13. Рычажок обогатителя топливной смеси

(choke) (RST90)

U8HXR0X0.book  Page 18  Wednesday, May 25, 2011  10:05 AM

Контрольные функции

19

XSU13740

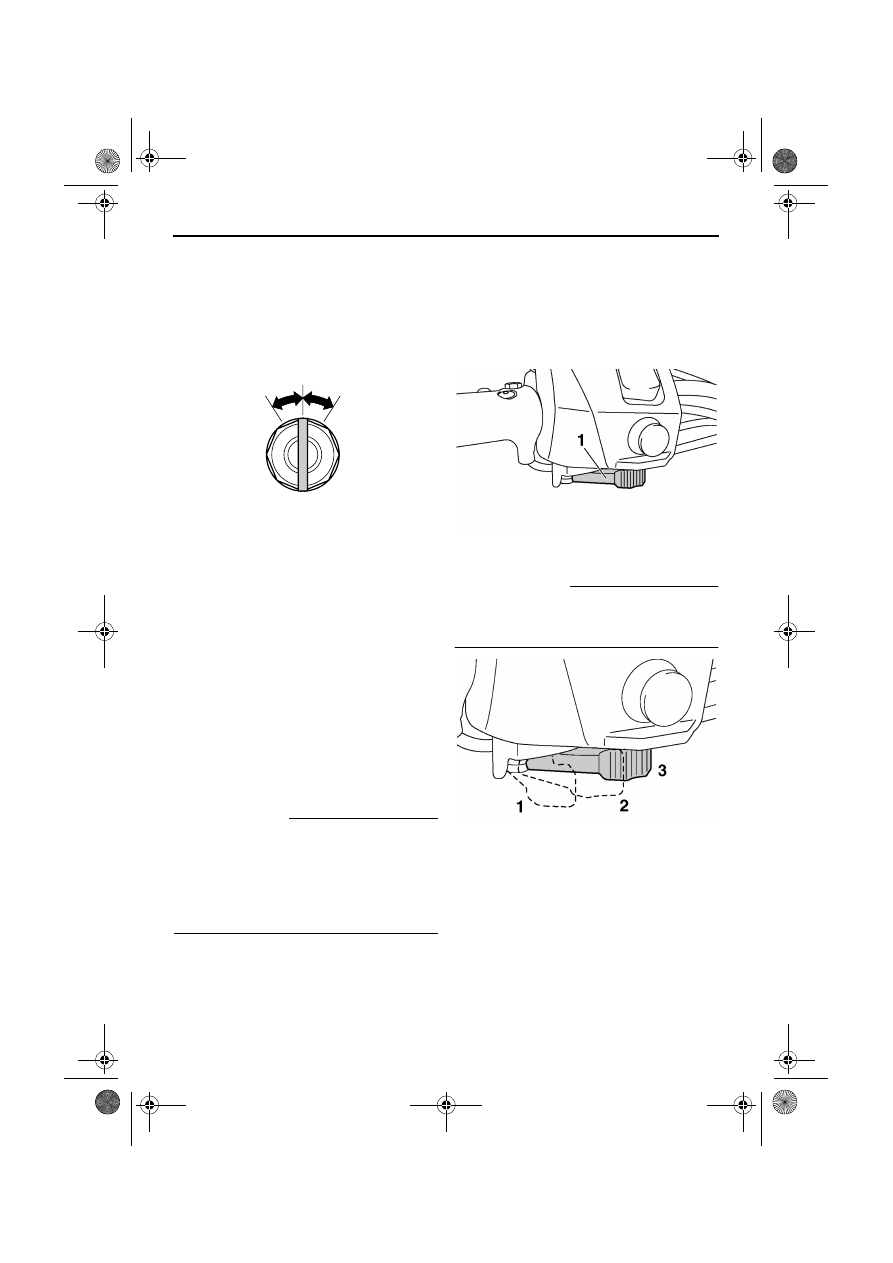

Главный переключатель

Главный переключатель контролирует
системы зажигания и освещения. Ниже
описаны его различные положения.

Выкл.

Цепь зажигания разомкнута.
Ключ можно извлечь из замка только в этом
положении.

Вкл.

Цепь зажигания замкнута.

Запуск

Цепь стартера замкнута.
Стартер запускает двигатель. ВНИМАНИЕ:
Сразу после пуска двигателя отпустите
переключатель.

 [XCS00021]

ПРИМЕЧАНИЕ

●

RS90P / RS90PLT / RST90PGT / RST90PTF:
фары и задние фонари включаются после
пуска двигателя.

●

RST90: фары, подсветка спидометра и
задние фонари включаются после пуска
двигателя.

XSU10301

Рычажок обогатителя
топливной смеси (choke)
(RST90)

Пользуйтесь этим рычажком при пуске и
прогреве холодного двигателя.

ПРИМЕЧАНИЕ

Для правильного выполнения указанных
операций см. раздел “Пуск двигателя” на стр.
61.

XSU10312

Рычаг дроссельной заслонки

После окончательного запуска двигателя
нажатие рычага дроссельной заслонки
приведет к повышению оборотов двигателя и
включению цепи привода. Регулируйте
скорость движения снегохода изменением
положения рычага управления дроссельной

1. Выкл.
2. Вкл.
3. Запуск

1

3

2

1. Рычажок обогатителя топливной смеси

(choke)

1. При пуске холодного двигателя.
2. Прогрев
3. При прогретом двигателе.
