Снегоход Yamaha FX Nytro FX10XT. Инструкция - часть 21





Периодическое техническое обслуживание и регулировка

76

5.

Поставьте под масляный бак масляный
поддон для сбора отработанного масла.

6.

Отсоедините разъем указателя уровня
масла.

7.

Снимите крышку маслоналивного
патрубка и крышку головки цилиндров,
затем снимите болт слива моторного
масла с прокладкой, чтобы слить масло из
масляного бака.

8.

Поставьте под двигатель масляный
поддон для сбора отработанного масла.

9.

Извлеките болт слива моторного масла и
прокладку и слейте масло из картера.

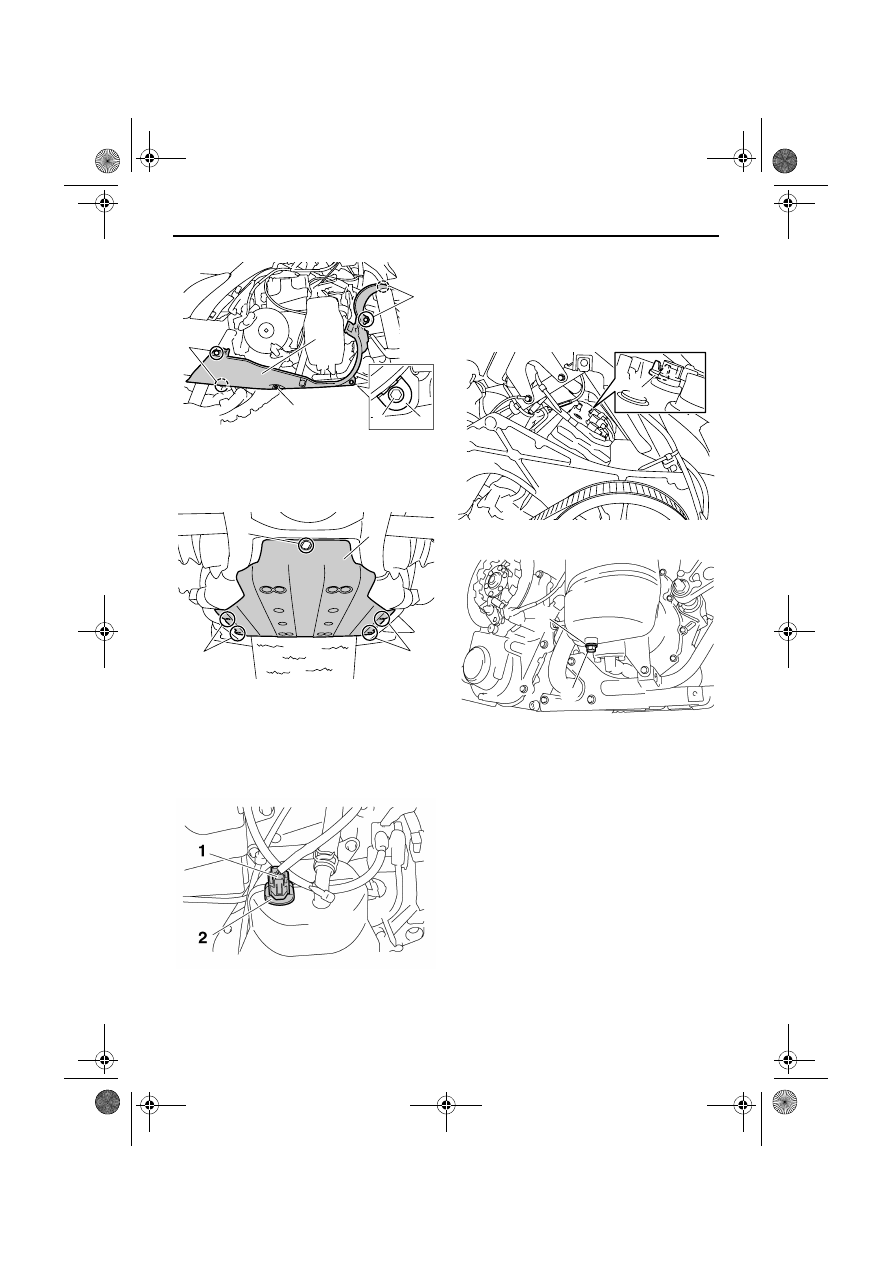

1. Правая нижняя крышка
2. Быстроразъемный фиксатор
3. Болт
4. Шайба

1. Нижняя панель
2. Быстроразъемный фиксатор

1. Разъем указателя уровня масла
2. Крышка маслоналивного патрубка

2

2

3

1

4

3

2

2

2

1

1. Крышка головки цилиндров

1. Болт слива моторного масла (из масляного

бака)

2. Прокладка

1

2

1

U8HKR2X0.book  Page 76  Thursday, May 20, 2010  3:40 PM

Периодическое техническое обслуживание и регулировка

77

ПРИМЕЧАНИЕ

Символ “

” отпечатан на картере рядом с

болтом слива моторного масла из картера.

Избавляйтесь от отработанного моторного
масла в соответствии с местными
правовыми нормами.

Если вы не собираетесь заменять патрон
масляного фильтра, пропустите пункты
10–12.

10. Извлеките патрон масляного фильтра при

помощи гаечного ключа для масляного
фильтра.

ПРИМЕЧАНИЕ

Гаечный ключ для масляного фильтра можно
приобрести у дилера фирмы Yamaha.

11. Нанесите тонкий слой моторного масла на

уплотнительное кольцо нового патрона
масляного фильтра.

ПРИМЕЧАНИЕ

Убедитесь, что уплотнительное кольцо
установлено правильно.

12. Установите новый патрон масляного

фильтра при помощи гаечного ключа для
масляного фильтра и затяните его с
указанным крутящим моментом.

13. Установите болты слива моторного масла

с новыми прокладками, а затем затяните
их до нужного момента затяжки.

14. Залейте 2.0 л (2.11 амер. кварты, 1.76 англ.

кварты) рекомендуемого моторного масла
в масляный бак, а затем установите и
затяните крышку маслоналивного
патрубка и крышку головки цилиндров.

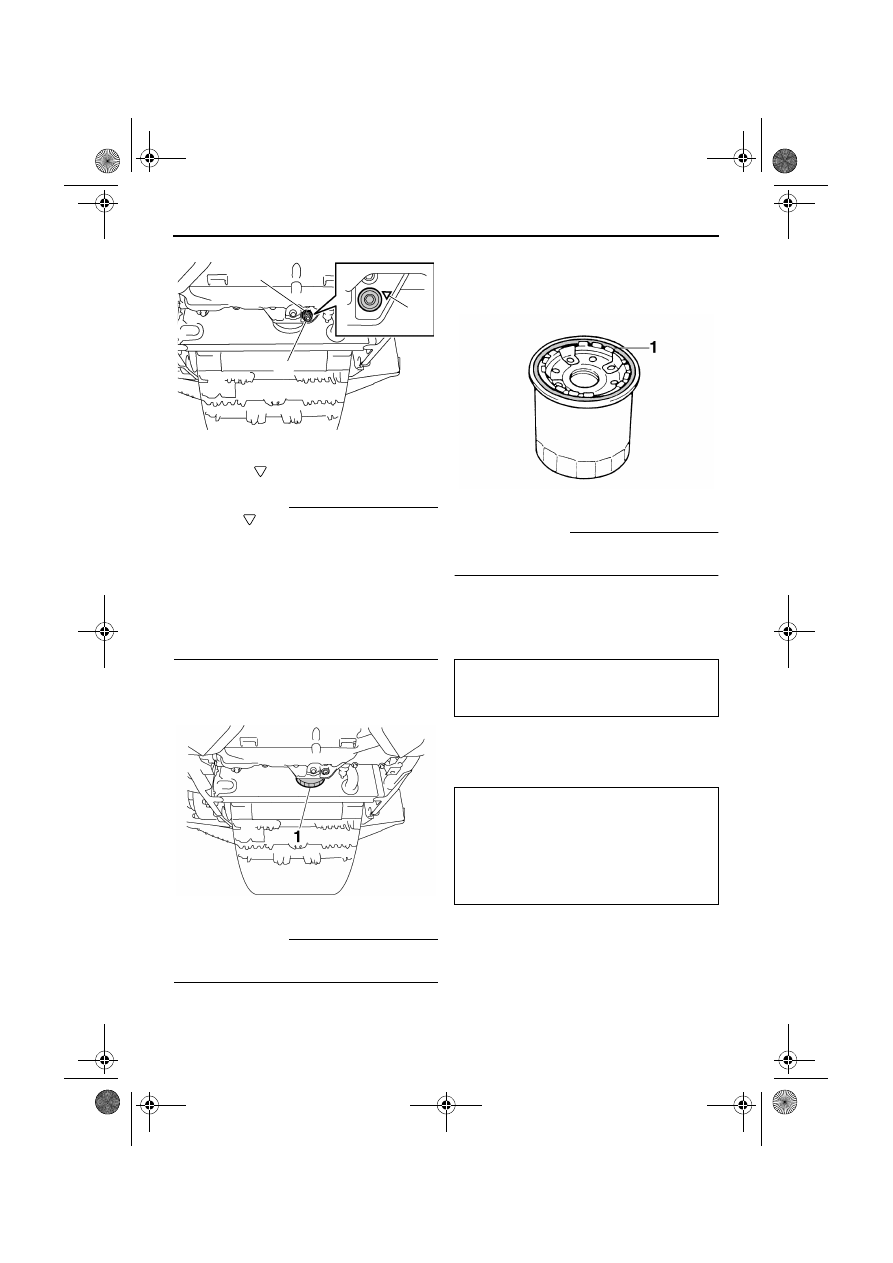

1. Болт слива моторного масла (из картера)
2. Прокладка
3. Отметка “

1. Патрон масляного фильтра

2

1

3

1. Уплотнительное кольцо

Крутящий момент затяжки:

Патрон масляного фильтра:

17 Нм (1.7 м·кгс, 12 фут·фунт силы)

Крутящие моменты затяжки:

Болт слива моторного масла (из
картера):

10 Нм (1.0 м·кгс, 7.2 фут·фунт силы)

Болт слива моторного масла (из
масляного бака):

16 Нм (1.6 м·кгс, 12 фут·фунт силы)

U8HKR2X0.book  Page 77  Thursday, May 20, 2010  3:40 PM

Периодическое техническое обслуживание и регулировка

78

15. Включите двигатель, прогрейте его в

течение нескольких минут, а затем
выключите.

16. Снимите крышку маслоналивного

патрубка, а затем добавьте необходимое
количество масла рекомендованного типа
до отметки уровня “H” на масломерном
щупе. (Процедура проверки уровня
описана выше.) ВНИМАНИЕ: Заливая
масло, следите за тем, чтобы не
превысить отметку уровня “H” на
масломерном щупе. Используйте
только масло рекомендованного типа.
(См. стр. 104
.) Следите за тем, чтобы в
масляный бак не попали посторонние
предметы.

 [XCS00462]

17. Установите и закрутите крышку

маслоналивного патрубка.

18. Включите двигатель и дайте ему

поработать несколько минут на холостых
оборотах, проверяя его на отсутствие
утечки масла. При обнаружении утечки
немедленно выключите двигатель и
проверьте правильность установки болта
слива моторного масла, болта слива из
масляного бака, крышки головки
цилиндров и крышки маслоналивного
патрубка.

19. Выключите двигатель, после чего

подсоедините обратно разъем указателя
уровня масла. ВНИМАНИЕ: В случае
утечки масла или срабатывания
предупреждающего индикатора
низкого уровня масла во время работы
двигателя немедленно выключите
двигатель и предоставьте снегоход для
проверки дилеру фирмы Yamaha.
Продолжение эксплуатации двигателя
при таких условиях может привести к
его серьезному повреждению.

 [XCS00471]

20. Установите нижнюю панель.
21. Установите правую и левую нижние

крышки.

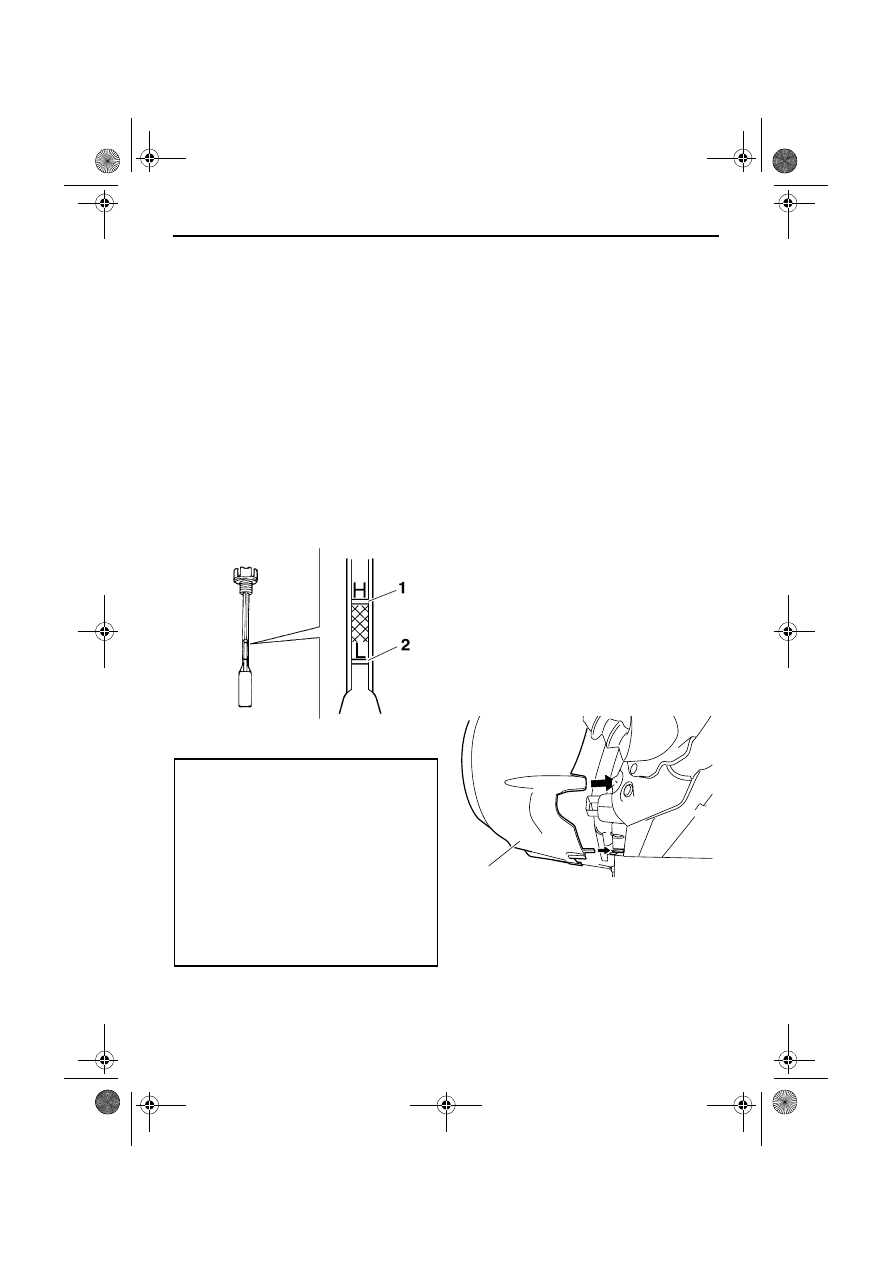

1. Отметка уровня “H”
2. Отметка уровня “L”

Рекомендуемое моторное масло:

См. стр. 104.

Количество масла:

С заменой патрона масляного фильтра:

3.2 л (3.38 амер. кварты, 2.82 англ.
кварты)

Без замены патрона масляного

фильтра:

3.0 л (3.17 амер. кварты, 2.64 англ.

кварты)

Общее количество:

3.9 л (4.12 амер. кварты, 3.43 англ.

кварты)

1. Правая нижняя крышка

1

U8HKR2X0.book  Page 78  Thursday, May 20, 2010  3:40 PM

Периодическое техническое обслуживание и регулировка

79

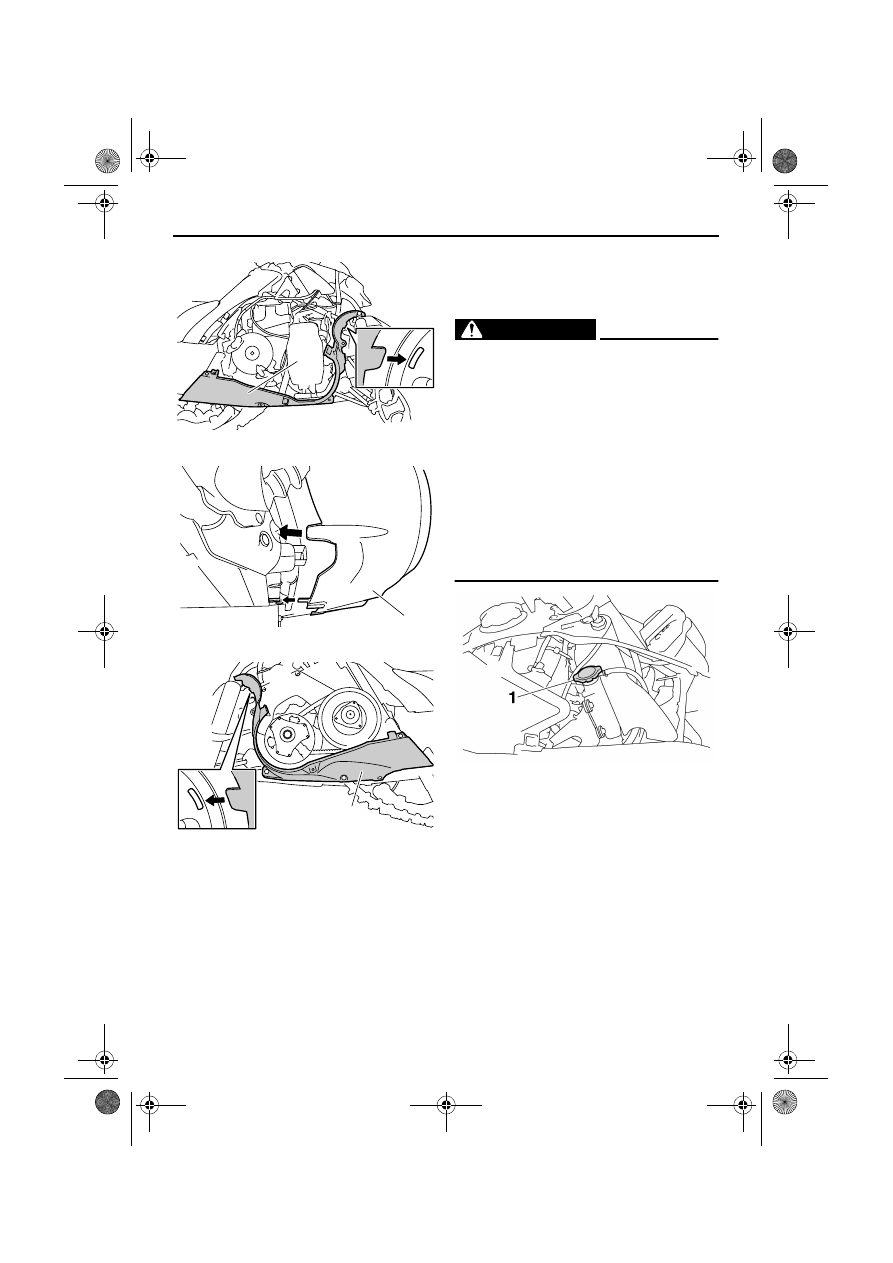

22. Установите кожух привода, правую

боковую крышку, левую боковую крышку
и капот.

XSU12828

Система охлаждения

Проверяйте уровень охлаждающей жидкости
перед каждой поездкой. Кроме того, из
системы охлаждения должен стравливаться

воздух с периодичностью, указанной в карте
периодического технического обслуживания и
смазки.

ОСТОРОЖНО

XWS00390

Не снимайте крышку радиатора, когда
двигатель горячий. Вырвавшиеся под
давлением пар и брызги горячей жидкости
могут вызвать сильные ожоги.
Когда двигатель остынет, положите на
крышку радиатора толстую тряпку или
полотенце и медленно поверните крышку
против часовой стрелки до стопора. Эта
процедура позволяет стравить остаточное
давление. Когда шипящий звук
прекратится, нажмите на крышку,
одновременно поворачивая ее против
часовой стрелки, и снимите ее.

Чтобы проверить уровень
охлаждающей жидкости

1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Проверяйте уровень охлаждающей
жидкости в бачке, когда двигатель
холодный. Если уровень охлаждающей
жидкости опустился ниже отметки
“LOW”, добавьте охлаждающей
жидкости до отметки “FULL”.
(Дополнительную информацию см. в
следующем разделе “Добавление

1. Правая нижняя крышка

1. Левая нижняя крышка

1. Левая нижняя крышка

1

1

1

1. Крышка радиатора

U8HKR2X0.book  Page 79  Thursday, May 20, 2010  3:40 PM
