Снегоход Yamaha FX Nytro FX10XT. Инструкция - часть 18





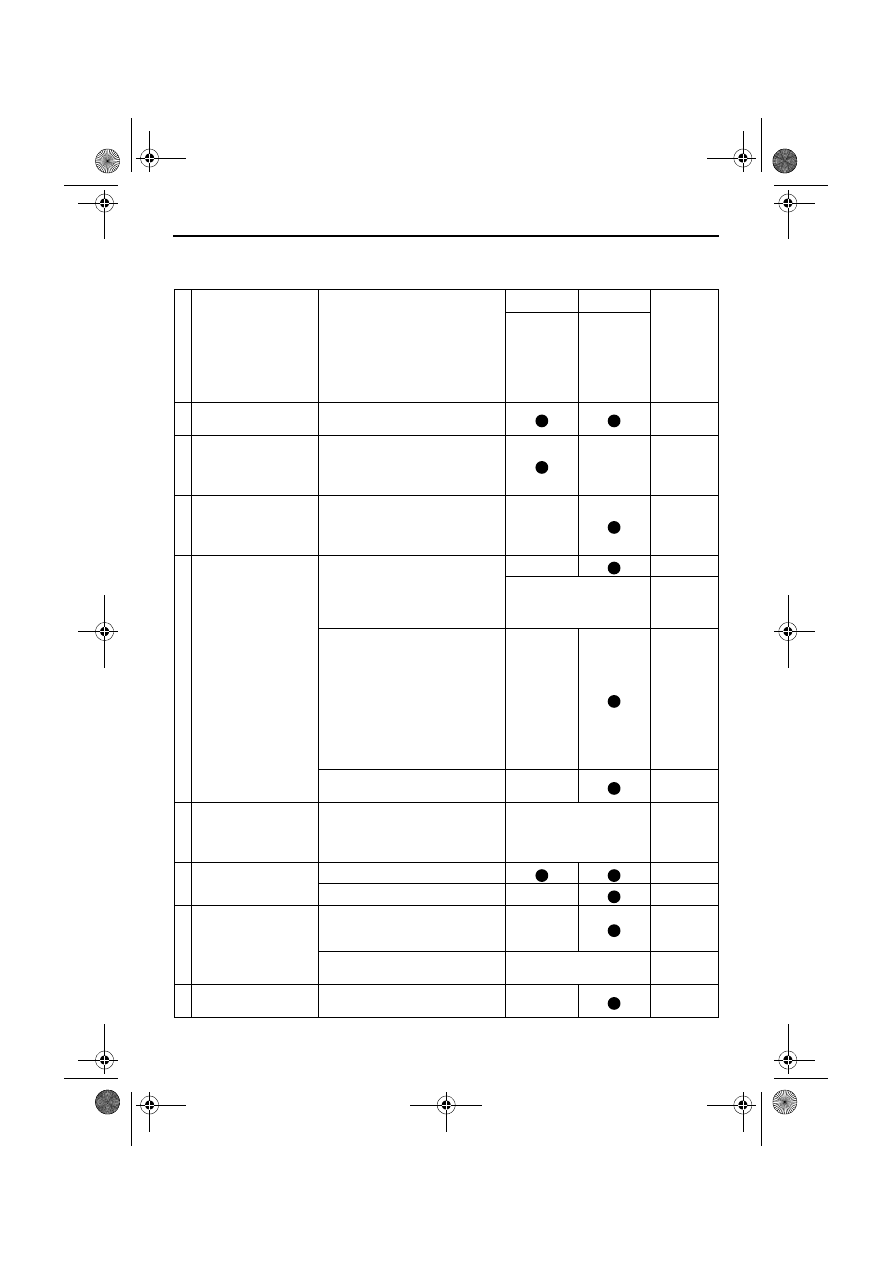

Периодическое техническое обслуживание и регулировка

64

XSU11564

Карта общего технического обслуживания и смазки

КОМПОНЕНТ

ДЕЙСТВИЯ

ПЕРВОНАЧАЛЬНЫЕ

ВСЕ

СТРАНИЦА

1 месяц

или 800 км
(500 миль)

(40 часов)

Каждый

сезон

или

4000 км

(2500 миль)

(200 часов)

Моторное масло

• Замените (перед сливом

прогреть двигатель).

74

*

Патрон масляного
фильтра двигателя

• Замените.

Каждые

20000 км

(12000

миль)

74

Система охлаждения

• Проверить уровень

охлаждающей жидкости.

• При необходимости стравить

воздух из системы охлаждения.

79

*

Первичное и
вторичное
зацепление

• Проверить включение и

скорость переключения
передач.

• При необходимости

отрегулировать.

При любом изменении

высоты над уровнем

моря.

• Проверить шкивы на износ и

наличие повреждений.

• Проверить пригрузы/ролики и

втулки на износ — для
первичного.

• Проверить контактные

башмаки/втулки на износ — для
вторичного.

• В случае необходимости

замените.

• Смазать рекомендуемой

смазкой.

Приводная цепь

• Проверить провисание цепи.
• При необходимости

отрегулировать.

После первых 500 км

(300 миль) и далее

каждые 800 км (500

миль).

84

*

Масло для
приводной цепи

• Проверить уровень масла.

84

• Заменить.

84

*

Тормоз и
стояночный тормоз

• При необходимости

отрегулировать свободный ход
и/или заменить колодки.

85

• Заменить тормозную жидкость.

См. ПРИМЕЧАНИЕ

после таблицы.

85

Тросы управления

• Проверить плавность хода.
• Смазать, если требуется.

93

U8HKR2X0.book  Page 64  Thursday, May 20, 2010  3:40 PM

Периодическое техническое обслуживание и регулировка

65

*

Установка дискового
тормоза

• Проверить на легкость

свободного хода.

• Смазать ось рекомендуемой

смазкой.

Каждые 1600 км (1000

миль)

*

Обратная ведущая
звездочка
(FX10RTRS/
FX10M53S/
FX10M62S)

• Проверить на износ и наличие

повреждений.

• В случае необходимости

замените.

88

*

Направляющие
гусеницы

• Проверить на износ и наличие

повреждений.

• В случае необходимости

замените.

89

Лыжи и полозья

• Проверить на износ и наличие

повреждений.

• В случае необходимости

замените.

88

*

Система рулевого
управления

• Проверить расхождение лыж.
• При необходимости

отрегулировать.

89

*

Рулевые
подшипники

• Проверить люфты

подшипниковых узлов.

• Смазать рекомендуемой

смазкой.

Компонент подвески

• Смажьте рекомендуемой

смазкой.

• Проверьте на износ и наличие

повреждений шаровые
соединения.

• В случае необходимости

замените.

93

Приводная гусеница

• Проверить провисание.
• При необходимости

отрегулировать.

После первых 500 км

(300 миль) и далее

каждые 800 км (500

миль).

89

Соединения и
крепежные детали

• Убедитесь, что все гайки, болты

и винты надежно затянуты.

• Затяните, если необходимо.

95

*

Аккумуляторная
батарея

• Проверить состояние.
• При необходимости зарядить.

95

КОМПОНЕНТ

ДЕЙСТВИЯ

ПЕРВОНАЧАЛЬНЫЕ

ВСЕ

СТРАНИЦА

1 месяц

или 800 км
(500 миль)

(40 часов)

Каждый

сезон

или

4000 км

(2500 миль)

(200 часов)

U8HKR2X0.book  Page 65  Thursday, May 20, 2010  3:40 PM

Периодическое техническое обслуживание и регулировка

66

ПРИМЕЧАНИЕ

Тормозная система:

После снятия главного тормозного цилиндра и цилиндра суппорта всегда проверяйте
тормозную жидкость. Регулярно проверяйте уровень тормозной жидкости и добавляйте в
случае необходимости.

Раз в два года меняйте масляные уплотнения главного тормозного цилиндра и цилиндра
суппорта.

Каждые четыре года или при наличии трещин или повреждений заменяйте тормозной шланг.

U8HKR2X0.book  Page 66  Thursday, May 20, 2010  3:40 PM

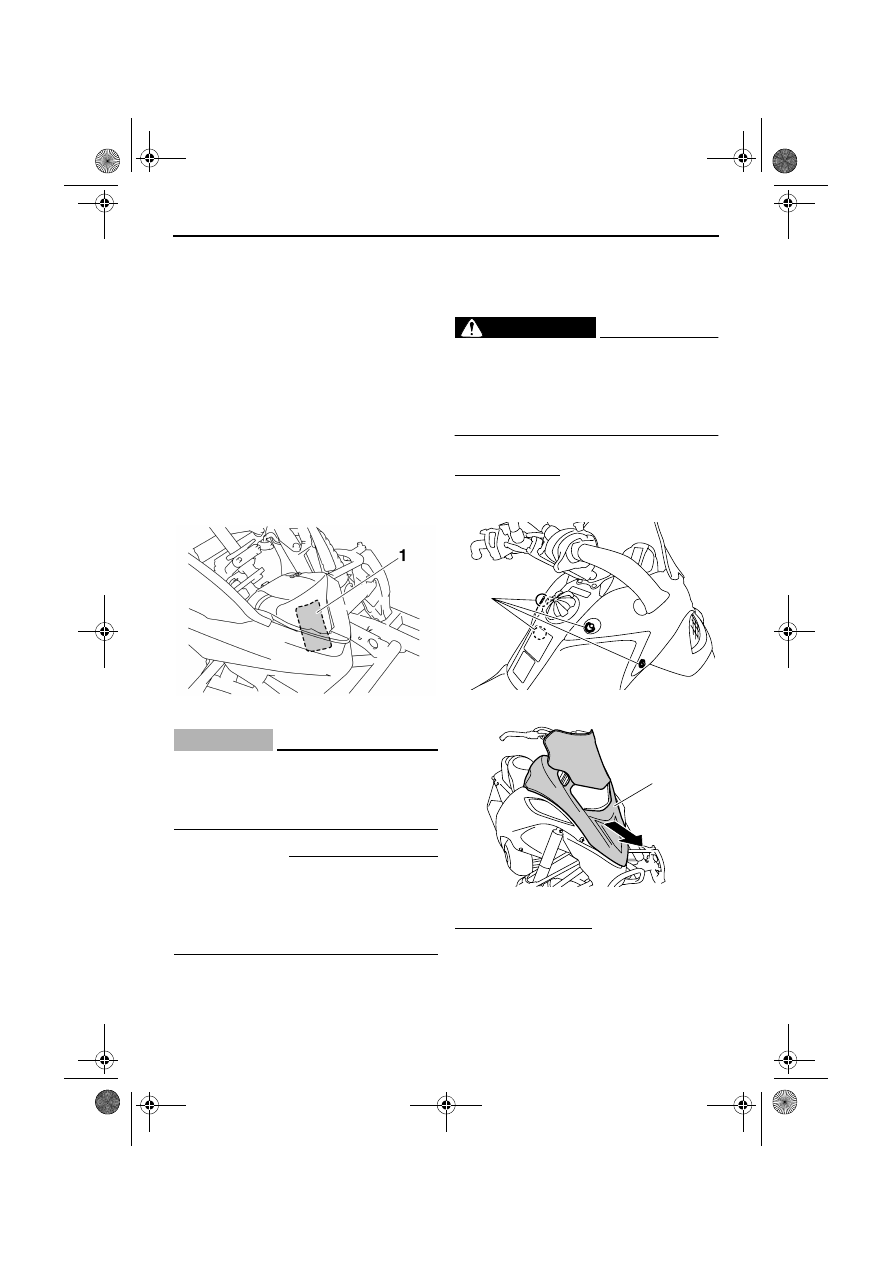

Периодическое техническое обслуживание и регулировка

67

XSU13002

Комплект инструментов

Комплект инструментов владельца находится
в сумке для хранения. (Для получения
дополнительной информации о сумке для
багажа см. стр. 32.)
Приведенная в настоящем руководстве
информация об обслуживании и входящие в
комплект инструменты помогут Вам в
проведении профилактического обслуживания
и мелкого ремонта. В то же время для
надлежащего выполнения определенных работ
по обслуживанию могут понадобиться
дополнительные инструменты, например,
динамометрический ключ.

ВНИМАНИЕ

XCS00780

Перед пуском двигателя убедитесь, что
комплект инструментов надежно
закреплен, а молния сумки для багажа
полностью закрыта.

ПРИМЕЧАНИЕ

Если у Вас нет динамометрического ключа,
необходимого для техобслуживания или
ремонта, обратитесь к дилеру фирмы Yamaha с
просьбой проверить и при необходимости
отрегулировать затяжку болтов и гаек.

XSU12783

Снятие и установка капота и
крышек

ОСТОРОЖНО

XWS00091

Перед началом эксплуатации убедитесь,
что капот и крышки надежно закреплены.
Ослабленный капот или крышка могут
сдвинуться и привести к потере
управления.

Капот

Чтобы снять капот
Ослабьте фиксаторы, а затем сдвиньте капот
вперед.

Чтобы установить капот
Зацепите край капота за переднюю крышку,
вставьте выступы капота в щели на стойке
фары, а затем затяните фиксаторы.

1. Комплект инструментов

1. Замок

1. Капот

1

1

U8HKR2X0.book  Page 67  Thursday, May 20, 2010  3:40 PM
