Снегоходы Arctic Cat BEARCAT 570/570 XT/XTE/ Z1 XT/GS/LTD/T570/ TZ1/LXR/Turbo LXR. Руководство пользователя - часть 1





-------------------------------------------------------------------------------------------------------------------------------------------------------------

BEARCAT® 570/570 XT/
XTE/ /Z1 XT/GS/LTD/T570/
/TZ1/LXR/Turbo LXR
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛ
Я

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОГЛАВЛЕНИЕ
Предисловие……………
……
4
Руководство по гарантии
5
Справочная информация
……
6
Декларация о соответствии……………….……
7

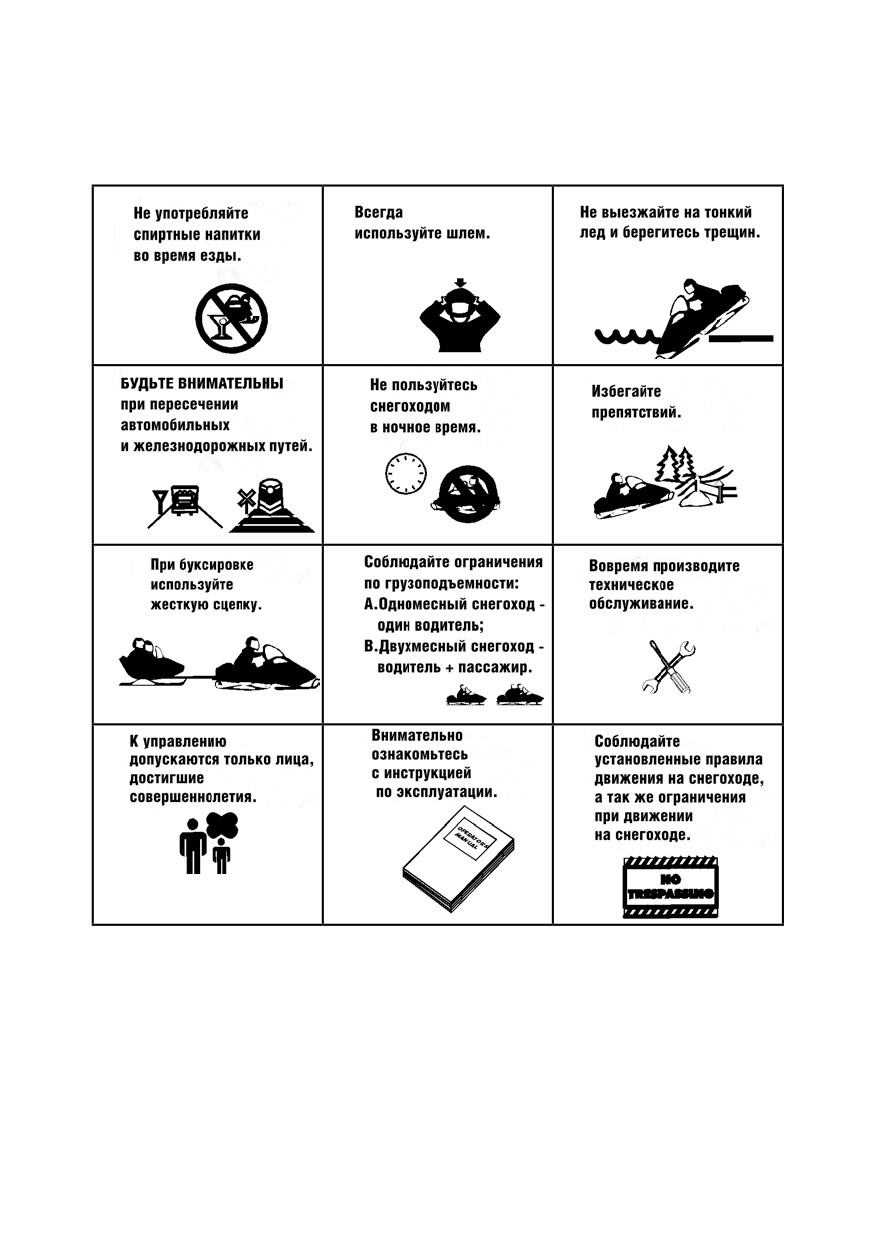

Техника безопасности для снегохода…..……
9
Общая информация…………………………
9-30
Идентификация снегохода……
……………
9
Расположение элементов управления…………
9
Бензин масло…………………………………
10
Обкатка двигателя (2-х тактные модели)……
11
Обкатка двигателя (4-х тактные модели 1100см3)
12
Обкатка ремня вариатора
12
Обозначения спидометра/тахометра (стандартный прибор)…
…………
13
Обозначения спидометра/тахометра (премиум прибор)
15
Коды диагностики(Стандартные/премиум измерители)
18
Наклон руля(модели Bearcat)
19
Наклон руля (рычаг эксцентрикового зажима)
20
Система выпуска выхлопных газов
……
21
Глушитель воздухозаборника……………
21
Аккумуляторная батарея (модели с электрическим стартом)…
21
Запуск от внешней батареи
21
Система охлаждения (жидкостная)………
23
Ведущий и ведомый вариатор……………
23
Соосность вариаторов
24
Топливный насос……………………………
24
Амортизаторы (газовые стандартные)…
24
Амортизаторы (газовые ремонтопригодные)…
24
Стандартная гусеница
………………………...…
25
Шипы гусеницы………………………………
25
Задний ход (модели Bearcat 570/T570 система ACER «Задний ход двигателем»)
26
Задний ход (4-х тактные модели)
26
Буксировка
…………………..…
27
Регулируемая/подвижная спинка (модели T-Series)…………
27
Съёмное заднее сиденье (модели Bearcat XT)
27
Съёмное заднее сиденье (модели T-Series)…
………
28
Съёмное/регулируемое сиденье (модели TZ1 Turbo/LXR)…………………
29
Инструкция по эксплуатации………………
30-36
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОГЛАВЛЕНИЕ
Запуск и остановка двигателя
30
Тормозная система..……
32
Аварийная остановка…………………
33
Рычаг управления газом
………
34
Эксплуатация снегохода в условиях высокогорья
35
Замена масла и смазка элементов подвески
36-39
Коробка передач
………………
36
Передняя подвеска…………………
38
Задняя подвеска...………
…39
Обслуживание…………………………
…...40-70
Карта планового технического контроля
…………
40-41
Воздушный фильтр (4-х тактные модели 1100 см3 Turbo)……...………
……
42
Топливная система…………………………
42
Проверка уровня масла двигателя (4-х тактные модели модели 1100 см3)
44
Замена моторного масла/фильтра (4-х тактные модели модели 1100 см3)…
44
Уровень охлаждающей жидкости
………
45
Настройка карбюратора…..………...……
….46
Выбор главных жиклеров карбюратора…
49
Свечи зажигания (4-х тактные модели 1100 см3)
…...50
Свечи зажигания (2-х тактные модели)…
50
Проверка/регулировка зазора клапанов (4-х тактные модели 1100 см3)…
51
Аккумуляторная батарея (модели с электрическим стартом)……
51
Предохранители (модели с электрическим стартом)……
53
Гидравлическая тормозная система….…
54
Ремень вариатора ...………………
………57
Натяжение гусеницы……………
…...59
Совмещение гусеницы...……………
61
Подвеска……...……
…………….62
Фары……………
…………………65
Сменные коньки лыж…
…………………
68
Регулировка колеи лыж (модели/Bearcat 570/570 XT/Bearcat Z1 XT)
69
Сменные направляющие гусеницы…
69
Дополнительные сведения….………
……70
Подготовка к хранению…………
71-72
Подготовка после хранения………
……
73
Изменение адреса владельца, собственности или передача гарантии………………
74
Гарантийная процедура /Обязанности владельца…
75
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРЕДИСЛОВИЕ
Поздравляем! Вы выбрали качественный снегоход Arctic Cat, сконструированный и из-
готовленный для обеспечения надёжной работы. Убедитесь, что Вы, как владелец/во-
дитель снегохода Arctic Cat, ознакомлены с его основными опциями, обслуживанием и
процедурой хранения. Прочитайте настоящее руководство и прилагающиеся правила
безопасности перед началом вождения снегохода - это обеспечит безопасное вождение
и надлежащее использование Вашего снегохода. Всегда управляйте снегоходом исходя
из своих возможностей и ландшафтных условий.
В руководстве пользователя, правилах безопасности при вождении снегохода, а также
на ярлыках снегохода встречаются информационные обозначения ПРЕДУПРЕЖДЕНИЕ
(WARNING), ОПАСНО (CAUTION) и ПРИМЕЧАНИЕ (NOTE) . Символ ПРЕДУПРЕЖДЕНИЕ
указывает на информацию, касающуюся личной безопасности. Обязательно соблюдай-
те эти предписания, так как несоблюдение может привести к травмам или даже к смерти.
Символ ОПАСНО обозначает описание опасных действий, которые могут привести к
повреждению снегохода. Несоблюдение предписаний может привести к повреждению
деталей снегохода. Символ ПРИМЕЧАНИЕ указывает на дополнительную полезную ин-
формацию.
Настоящее руководство включает в себя описание технического обслуживания, инструк-
ции по эксплуатации снегохода, а также рекомендации по хранению снегохода после
окончания сезона эксплуатации. Если Вам понадобится провести капитальный ремонт
или сервис, обратитесь к официальному дилеру Arctic Cat для получения профессио-
нальной помощи.
На момент издания этого руководства вся информация и иллюстрации были технически
корректными. Некоторые иллюстрации, использованные в этом руководстве, приведе-
ны только для разъяснения и не отражают фактическое состояние снегохода. Поскольку
компания Arctic Cat Inc. постоянно улучшает и модернизирует свою продукцию, компания
не несет ответственность за незначительные несоответствия инструкции и моделей.
Настоящее руководство пользователя является неотъемлемой частью снегохода и долж-
но оставаться с ним во время всех последующих продаж. Если произошла смена соб-
ственника, свяжитесь с дилером Arctic Cat Inc. для получения точной регистрационной
информации. Это руководство было составлено отделом технического обслуживания и
отделом гарантийного обслуживания компании Arctic Cat Inc.
Каждый снегоход соответствует стандартам безопасности для снегоходов , стандартам
Комитета сертификации, а также имеет ярлык SSCC. Компания Arctic Cat Inc. призывает
к безопасному использованию всех снегоходов.
Всегда одевайте шлем и защитные очки при вождении снегохода. Управляйте транс-
портным средством осторожно, соблюдайте все государственные и местные законы и
уважайте права других. Информацию по аксессуарам и запасным частям Вы можете
получить у вашего местного дилера Arctic Cat Inc.
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ГАРАНТИИ
Arctic Cat inc (в дальнейшем названный как Arctic Cat) обеспечивает гарантию на каждый новый снегоход Arctic Cat,
на каждый агрегат и аксессуар, изготовленный или проданный Arctic Cat. Гарантия рассчитана на первоначального
розничного покупателя и только на агрегаты и принадлежности, проданные через уполномоченного дилера снегохода
Arctic Cat . Гарантия на снегоходы рассчитана на первоначального розничного покупателя; однако, баланс неисполь-
зованной гарантии может быть передан второй стороне. Arctic Cat обеспечивает гарантию только на изделия, кото-
рые сам производит и/или продаёт и не гарантирует, что другие изделия будут функционировать должным образом,
когда используются со снегоходом Arctic Cat или не будут повреждать снегоход Arctic Cat . Arctic Cat не несет никакой
ответственности за непредвиденные или последующие убытки. Arctic Cat восстановит или заменит, по своему выбо-
ру, бесплатно (включая ремонтные затраты), любые части, которые подлежат обоснованной замене. Эти ремонтные
работы должны быть выполнены уполномоченным дилером снегохода Arctic Cat. Никакие обвинения в нарушении
транспортировки, арендной платы или затраты на неудобства не будут оплачиваться Arctic Cat. Гарантия будет утверж-
дена после экспертизы вышеуказанных частей Arctic Cat или уполномоченным дилером снегохода Arctic Cat. Arctic Cat
оставляет за собой право осмотреть такие части на его фабрике для заключительного определения, если гарантия
применялась.
ГАРАНТИЙНЫЕ ПЕРИОДЫ:
1. Для снегоходов, которые используются частными лицами для рекреационного использования - 1год со дня продажи.
2. Для снегоходов, используемых в коммерческих целях (включая аренду) , срок гарантии составляет полгода со дня
продажи или 8000км.
3. 30 дней на аккумуляторную батарею, начиная со дня продажи.
4. 30 дней на дополнительные аксессуары, установленные дилером, начиная со дня продажи.
5. Гарантия 1год распространяется на все з/ч снегохода, которые возможно заменить, но не распространяется на за-
пасные части указанные ниже.
ОГРАНИЧЕНИЕ ГАРАНТИИ:
Нормальный износ, злоупотребление (например: поездка по местности без достаточного количества снега, отсут-
ствия масла в двигателе, КП или масляном бачке), и следующих частей:
Топливные фильтры
Ремень вариатора
Ремень вентилятора
Рваная или пробитая обшивка
Ветровое стекло
Сменные коньки лыж
Свечи зажигания
Тормозные колодки
Лампочки
Сменные направляющие
Ремень водяного насоса
Муфта вариатора
ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ ПРИ НАРУШЕНИИ СЛЕДУЮ-
ЩИХ ПРАВИЛ ЭКСПЛУАТАЦИИ СНЕГОХОДА:
1. Невыполнение естественной процедуры торможения, а также невыполнение вовремя сервисного обслуживания,
нарушение правил хранения в соответствии с рекомендациями, изложенными в Руководстве пользователя.
2. Ремонт или настройки, выполненные неофициальным дилером Arctic Cat.
3. Использование топлива ненадлежащего качества.
4. Использование неподходящих топливных жиклеров карбюратора.
5. Использование масел ненадлежащего качества (информацию о рекомендованных к использованию маслах спраши-
вайте у дилера), а также свечей зажигания, не соответствующих модели снегохода.
6. Несчастный случай или неправильное использование снегохода: злоупотребления или небрежное действие.
7. Любые усовершенствования или удаление деталей (например, глушителя), если это не рекомендовано компанией
Arctic Cat .
8. Использование снегохода для гонок.
9. Снятие двигателя для использования в другом транспортном средстве.
10. Изменение серийного номера или номера двигателя снегохода.
11. Использование деталей, которые были проданы не компанией Arctic Cat или не были утверждены ей.
12. Повреждения гусеницы, возникшие в результате установки шипов для льда.
13. Повреждения в результате неправильной транспортировки.
Учитывая вышесказанное, любое гарантийное требование ограничивается сроками и условиями, описанными выше.
Настоящая гарантия дает Вам юридические права, которые могут отличаться в зависимости от государства. В некото-
рых государствах не принимаются ограничения гарантии, поэтому вышеупомянутые ограничения могут не относиться
к Вам.
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СПРАВОЧНАЯ ИНФОРМАЦИЯ
Заполните поля ниже соответствующей информацией о Вашем снегоходе Arctic Cat.
Всегда используйте эти цифры при разговоре о Вашем снегоходе.
Модель:
Дата покупки:
Идентификационный номер машины:
Серийный номер двигателя:
Ваш дилер Arctic Cat:
Адрес:
Телефон:
ПРЕДУПРЕЖДЕНИЕ
Снегоход является весьма быстроходной машиной. Поскольку он ускоряется очень бы-
стро и развивает высокую скорость, неподготовленный человек не может управлять
им. Никогда не стартуйте быстро и не ездите на высокой скорости при ограниченной
видимости, если Вы не знакомы с ландшафтом, находящимся перед Вами. Соблюдай-
те ограничения скорости и никогда не ездите на скорости, не допускающей маневрен-
ность снегохода и своевременную остановку. Перед использованием снегохода про-
читайте и изучите Руководство пользователя и Правила безопасности. Несоблюде-
ние этих мер предосторожности может привести к увечьям водителя и окружающих.
ТРАВМА
Для предупреждения получения травм НИКОГДА не садитесь за снегоход, не прочитав
предварительно это руководство и правила безопасности при управлении снегоходом;
после прочтения соблюдайте инструкции и предупреждения.
РУКОВОДСТВУЙТЕСЬ ЗДРАВЫМ СМЫСЛОМ.
НЕ САДИТЕСЬ НА СНЕГОХОД В НЕТРЕЗВОМ СОСТОЯНИИ.
ВСЕГДА ДЕРЖИТЕ РУКИ НА РУЛЕ.
ПРЕДУПРЕЖДАЙТЕ ВАШИХ ДРУЗЕЙ.
Если Вы видите, что Ваш друг водит снегоход неосторожно, превышает скорость, нахо-
дится под воздействием алкоголя, наркотических веществ или создаёт другую опасную
ситуацию, не ждите, пока станет слишком поздно, предупредите его об опасности такого
поведения. Такое поведение создаёт опасность для каждого.
ПРИНИМАЙТЕ АКТИВНОЕ УЧАСТИЕ В ОБЕСПЕЧЕНИИ СВОЕЙ БЕЗОПАСНОСТИ И
БЕЗОПАСНОСТИ ОКРУЖАЮЩИХ.
ЗАПЧАСТИ И АКСЕССУАРЫ
При необходимости замены запчастей, масел или аксессуаров для вашего снегохода
убедитесь, что используете ОРИГИНАЛЬНЫЕ запчасти Arctic Cat, МАСЛО, рекомендо-
ванное Arctic Cat, И ОРИГИНАЛЬНЫЕ АКСЕССУАРЫ. Только оригинальные запчасти и
масло Arctic Cat проектируются для того, чтобы полностью соответствовать стандартам
и требованиям вашего снегохода Arctic Cat. Для полного списка запасных частей обра-
титесь к официальному дилеру Arctic Cat . Иллюстрированный каталог дополнительных
аксессуаров доступен через вашего местного официального дилера Arctic Cat.
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ
Заявление директив совета: ЕМС директива 2004/108/ЕС Machinery Directive 2006/42/EC
Одобрено Европейской Комиссией.
Тип оборудования: Снегоход
Фирменный знак: Arctic Cat
Номера моделей:
S2014BCDFCUSL S2014BCNWGOSO S2014BCNWTOSO S2014T5DFCOSB
S2014BCDWTOSL S2014BCNWGUSO S2014BCNWTUSL S2014T5DFCUSB
S2014BCDWTOSO S2014BCNWLOSO S2014BCNWTUSO S2014TZNLXUSB
S2014BCDWTUSL S2014BCNWLUSB S2014F5CEFUSG S2014TZNTOUSB
S2014BCDWTUSO S2014BCNWTOSL S2014F5DFCUSG
Стандарты, относительно которых декларируется соответствие:
ЕМС: EN 55012, EN 61000-6-2
ОБОРУДОВАНИЕ: EN 12100:2010
Производитель Arctic Cat Inc.
601 Brooks Ave. S.
Thief River Falls, MN
56701 USA
Я, нижеподписавшийся, настоящим заявляю,
что оборудование, указанное выше, соответствует
указанным директиве(ам) и стандарту(ам).
Брэд Дарлинг
Генеральный менеджер
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ТЕХНИКА БЕЗОПАСНОСТИ
ПРИ ВОЖДЕНИИ СНЕГОХОДА
1
2
3
4
5
6
7
8
9
10
11
12
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОБЩАЯ ИНФОРМАЦИЯ
ИДЕНТИФИКАЦИЯ
РАСПОЛОЖЕНИЕ
СНЕГОХОДА
ЭЛЕМЕНТОВ УПРАВЛЕНИЯ
Снегоход Arctic Cat имеет два важных
Ниже показано расположение кнопок
идентификационных номера. Идентифика-
управления, типичное для снегоходов Arctic
ционный номер машины (VIN) находится на
Cat. Расположение некоторых элементов
туннеле возле подставки для ног с правой
может варьироваться для различных мо-
стороны. Серийный номер двигателя (ESN)
делей.
указан на картере двигателя.
Эти числа требуются дилерам, чтобы за-
вершить гарантийные рекламации долж-
ным образом. Никакая гарантия не будет
удовлетворяться Arctic Cat Inc, если ма-
шинный регистрационный номер или VIN
удалены или искажены намеренно.
Всегда сообщайте название снегохода, VIN
и ESN при контакте с уполномоченным ди-
лером снегохода для заказа запасных ча-
стей, обслуживания, принадлежностей или
гарантии. Если вышедший из строя двига-
тель был заменен, просите, чтобы дилер
уведомил о правильной регистрационной
информации.
Модели Bearcat 570/570 XT/T570
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Модели Bearcat Z1 XT/Z1/Z1Turbo/TZ1/TZ1Turbo
Рекомендуемый бензин
БЕНЗИН-МАСЛО
(модели с электронным
Рекомендуемый бензин
впрыском топлива)
(карбюраторные модели)
Бензин, рекомендуемый для использова-
Для данных снегоходов рекомендуется не-
ния в этих снегоходах, - 95 неэтилирован-
этилированный бензин с октановым чис-
ный бензин.
лом не менее 92. Во многих регионах в
ПРИМЕЧАНИЕ: для моделей с двухтакт-
бензин добавляют окислители (этанол или
ным двигателем с электронным впры-
МТБЭ). Оксигенированный бензин, содер-
ском топлива используйте бензин с ок-
жащий до 10% этанола или до 15% МТБЭ,
тановым числом не менее 92.
является приемлемым для использования;
ПРИМЕЧАНИЕ: для моделей с двигате-
тем не менее, при использовании оксигени-
лем 800 H.O., используйте бензин с окта-
новым числом 98.
рованого бензина топливный жиклер кар-
ПРИМЕЧАНИЕ: турбо модели Z1 снижа-
бюратора должен быть на порядок выше,
ют производительность при использова-
чем топливный жиклер, требуемый для не-
нии бензина с более низким октановым
этилированного бензина. Например, если
числом. Для этих моделей рекоменду-
для неэтилированного бензина рекомен-
ем бензин с октановым числом 98 (но
дуемый жиклер составляет 400, то необ-
не запрещается использовать бензин с
ходимо установить 410 при использовании
октановым числом 95).
оксигенированого бензина.
Во многих регионах в бензин добавляют
При использовании этилированного бензи-
окислители (этанол или МТБЭ).
на нет необходимости добавлять бензино-
Оксигенированный бензин, содержащий
вый антифриз, поскольку этанол предот-
до 10% этанола или до 15% МТБЭ, явля-
вращает сбор влаги в топливной системе.
ется приемлемым для использования. Не
используйте бензин, содержащий метанол.
ПРЕДОСТЕРЕЖЕНИЕ
ПРЕДОСТЕРЕЖЕНИЕ
Не используйте белый газ или бензи-
ны, содержащие метанол. Используйте
Не используйте бензины, содержащие
только добавки, разрешенные Arctic
метанол. Используйте только добавки,
Cat.
разрешенные Arctic Cat.
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Рекомендуемое масло для
ПРЕДУПРЕЖДЕНИЕ
2-х тактных снегоходов
Всегда наполняйте бензобак в хорошо
Обязательным требованием является ис-
проветриваемом помещении. Никогда не
пользование только масла производства
доливайте бензин в бензобак снегохода
Arctic Cat. В снегоходах с раздельной си-
возле открытого огня или с включенным
стемой подачи топлива и масла, в карбю-
двигателем. НЕ КУРИТЕ во время напол-
раторных моделях (Bearcat 570XT / Bearcat
нения бензобака. Не садитесь на снего-
570) необходимо использовать масло
ход, предварительно не закрутив крышку
FORMULA 50 Semi-Synthetic OIL (кат.номер
бензобака.
5639-476) или FORMULA SS Semi-Synthetic
OIL (кат. номер 5639-471).
ПРЕДОСТЕРЕЖЕНИЕ
ОБКАТКА ДВИГАТЕЛЯ
(2-тактные модели)
Использование любого другого масла
может привести к серьезному повреж-
Двигатель Arctic Cat (новый или восстанов-
дению двигателя.
ленный) необходимо обкатать перед се-
рьезными нагрузками. Дополнительно при
Рекомендуемое моторное
обкатке 2-х тактного двигателя первая то-
масло для 4-х тактных сне-
пливная смесь должна быть приготовлена
гоходов (модели 1100см3)
с маслом в соотношении 100:1.
Обязательным требованием является ис-
Смешивание бензина
пользование только масла производства
и масла при обкатке
Arctic Cat .Необходимо использовать масло
снегохода с 2-х тактным
Syntetic 0W-40 OIL (кат.номер 5639-173).
двигателем)
Перед смешиванием бензина и масла убе-
На моделях 1100см3 и 1100см3 TURBO не-
дитесь, что масло имеет комнатную тем-
обходимо производить замену масла (пер-
пературу (20°С). Используйте только раз-
вый раз после обкатки 1000км) каждые
решенные для использования с бензином
4500-5000км или один раз в сезон перед
длительным хранением.
канистры, рекомендуем использовать 20л
канистру. Для качественного смешивания
Наполнение топливного
бензина с маслом соблюдайте следующую
бака
инструкцию:
Поскольку бензин расширяется при уве-
личении его температуры, необходимо
ПРЕДОСТЕРЕЖЕНИЕ
наполнять бензобак в соответствии с его
Никогда не смешивайте бензин и масло в
указанной емкостью. В топливном баке
бензобаке снегохода.
должно обязательно оставаться свобод-
ное пространство для расширения , если
1. Налейте бензин в канистру до половины.
топливный бак заполнен холодным бензи-
ном, а затем снегоход будет перемещён в
2. Налейте 200 мл рекомендуемого мас-
тёплое помещение.
ла для 2-такного двигателя в канистру.
3. Закройте крышку канистры и встрях-
Также, при заправке топливного бака не-
ните канистру.
посредственно на автомобильном прицепе,
4. Наполните канистру бензином до кон-
после наполнения топливного бака грузо-
ца и встряхните канистру.
вая площадка прицепа должна находиться
в горизонтальном положении, чтобы вос-
5. При помощи воронки перелейте то-
препятствовать бензину вылиться через
пливную смесь из канистры в бензобак
вентиляционное отверстие бака.
снегохода.
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Для обеспечения бесперебойной работы
ПРЕДУПРЕЖДЕНИЕ
снегохода соблюдайте следующие реко-
Всегда наполняйте бензобак в хорошо
мендации при обкатке.
проветриваемом помещении. Никогда не
доливайте бензин в бензобак снегохода
возле открытого огня или с включенным
0-330 км
1/2 открытия дросселя
двигателем. НЕ КУРИТЕ во время напол-
(максимум 70 км/час)
нения бензобака.
330-660 км
1/2-3/4 открытия дросселя
660-1000
3/4 открытия дросселя *
Во время обкатки рекомендуется открывать
км
дроссель максимум на 1/2; тем не менее,
короткое быстрое ускорение при полностью
* с коротким быстрым ускорением при пол-
открытом дросселе обеспечивают хорошую
ностью открытом дросселе.
обкатку. После первого периода обкатки
(250км) снегоход обязательно необходимо
После периода обкатки (1000 км) снегоход
показать официальному дилеру для техни-
необходимо показать официальному диле-
ческого обслуживания. Такое обслуживание
ру для технического обслуживания. Такое
проводиться за счёт владельца снегохода.
обслуживание проводиться за счёт вла-
дельца снегохода. Также для обеспечения
ПРЕДОСТЕРЕЖЕНИЕ
бесперебойной работы снегохода после
периода обкатки рекомендуем соблюдать
НЕ ИСПОЛЬЗУЙТЕ топливную смесь в
режим периодического технического об-
соотношении 100:1 после обкатки. Про-
служивания снегохода.
должительное использование этой смеси,
за исключением эксплуатации снегохода
в холодных условиях (-26°С или ниже),
ОБКАТКА РЕМНЯ
может вызвать засорение свечей зажига-
ВАРИАТОРА
ния и избыточный нарост нагара. Смесь
Ремень вариатора нуждается в обкатке.
бензина и масла в соотношении 100:1 ис-
Для обкатки ремня необходимо проехать
пользуется для системы масляного впры-
примерно 50-70км. Рычаг газа должен быть
ска при низкой температуре - это обеспе-
открыт не более 3/4 или менее. Во время
чивает достаточную смазку двигателя.
движения с повышением и понижением
оборотов двигателя
(но не превышая
ОБКАТКА 4-Х ТАКТНЫХ
скорость в 90км/час) происходит притирка
ДВИГАТЕЛЕЙ 1100 см3 и
видимого с боковой стороны корда на
1100 см3 TURBO
новом ремне. Такая притирка позволяет
достигнуть требуемого уровня гибкости
Двигатель Arctic Cat (новый или восста-
ремня и продлить его срок службы.
новленный) необходимо обкатать перед
серьезными нагрузками. Этот двигатель
ПРЕДОСТЕРЕЖЕНИЕ
не требует специально подготовленной то-
пливной смеси во время обкатки.
Перед запуском снегохода при слишком
низких температурах окружающей сре-
ды следует снять и прогреть ремень до
ПРЕДОСТЕРЕЖЕНИЕ
комнатной температуры. После того, как
НЕ ИСПОЛЬЗУЙТЕ в 4-х тактном снего-
температура ремня поднялась на нужный
ходе топлиную смесь бензин с маслом,
уровень, установите его на снегоход (см.
предназначенную для обкатки снегохода
подраздел «Ремень вариатора» в раз-
с 2-х тактными двигателями. Это может
деле данного руководства «Обслужива-
привести к повреждению двигателя.
ние»).
12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Удерживая левую кнопку (при отобража-
ПРЕДУПРЕЖДЕНИЕ
емой скорости на экране) более двух се-
При установке шипов на модели с одно-
кунд, Вы вызовете переход единиц измере-
слойной гусеницей необходимо исполь-
ния из миль/час в км/час. Когда желаемые
зовать шипы, утвержденные Arctic Cat (с
единицы измерения появятся на экране,
соответствующим диаметром головки).
отпустите кнопку.
Если использовать другие шипы, они мо-
гут оторваться от гусеницы и привести к
При отображаемой величине ОБ/МИН на-
травме или смерти. Для получения до-
жатием и удержанием левой кнопки Вы
полнительной информации обратитесь к
сможете узнать максимальное значение
дилеру Arctic Cat.
ОБ/МИН. При нажатии правой кнопки мак-
симальное значение ОБ/МИН сбросится.
ОБОЗНАЧЕНИЯ СПИДО-
МЕТРА/ТАХОМЕТРА
Одометр/Счетчик
(стандартный прибор)
пути(1)/Счетчик (2)/Счет-
Некоторые модели оснащены стандартной
чик времени/Часы
комбинацией спидометр/тахометр. Дополни-
тельные показания находятся также на спи-
ПРИМЕЧАНИЕ: часы имеют только мо-
дометре/тахометре. На нем также находится
дели с электрическим стартом.
цифровой экран для выведения показаний.
При нажатии правой кнопки на экране ото-
бразятся показания одометра, счетчика
пути (1), счетчика пути (2), счетчика време-
ни и часов. Для сброса показаний счетчика
пути нажмите и удерживайте правую кноп-
ку, пока экран не станет чистым. Показа-
ния счетчика времени не сбрасываются.
Часы (модели с электри-
ческим стартом)
А. Давление масла/Низкий уровень масла
Выберите часы на экране, нажмите и
В. Температура охлаждающей жидкости
удерживайте правую кнопку в течение
С. Низкий уровень топлива
двух секунд, после этого Вы сможете вы-
брать 12- или 24-часовой режим времени.
D. Уровень топлива
Для 12-часового режима нажмите левую
Е. Сервис
кнопку, для 24-часового - правую. В этот
момент часы и минуты начнут мигать. На-
F. Дальний свет фар
жмите левую кнопку для изменения часов;
G. Система зарядки
правую - для изменения минут (при уста-
новке времени Вы можете последователь-
но нажимать на кнопки либо удерживать
ОБ/МИН или МИЛЬ/ЧАС
их, ожидая появление нужного числа).
(км/час)
Нажатием левой кнопки Вы выводите на
ПРИМЕЧАНИЕ: если при установке вре-
экран надпись ОБ/МИН или МИЛЬ/ЧАС.
мени в течение 5 секунд Вы не нажали
Нажав ту же кнопку еще раз, Вы сбросите
ни одну из кнопок (левую или правую),
эту функцию.
то сохраняются предыдущие установки.
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Отметка «Сервис»
Предупреждающий инди-
катор системы зарядки
На моделях с электрическим стартом эта
2-х тактной модели
отметка должна загораться всякий раз,
когда ключ повернут в положение RUN или
Предупреждающий индикатор системы за-
START, изображение должно пропасть по-
рядки создан для предупреждения пользо-
вателя о неисправности системы зарядки
сле старта двигателя. Если отметка Сер-
батареи. Этот индикатор должен загорать-
вис остается подсвеченной после запуска
ся всякий раз, когда ключ повернут в поло-
двигателя, это является сообщением об
жение RUN или START, индикатор должен
ошибке, и Вам необходимо показать сне-
гаснуть после старта двигателя.
гоход официальному дилеру Arctic Cat для
проведения сервиса. Если снегоход не на
Если индикатор горит после запуска двига-
гарантии, то такой сервис проводится на
теля, это значит, что батарея не заряжена
усмотрение и за счет владельца.
и снегоход использует только резервное
питание батареи.
Указатель температуры
охлаждающей жидкости
Если индикатор горит, Вам необходимо как
Если температура охлаждающей жидко-
можно скорее показать снегоход офици-
сти находится на уровне или превышает
альному дилеру Arctic Cat для проведения
максимальную рабочую температуру 80°С
сервиса. Если снегоход не на гарантии, то
(176°F), на экране будет мигать предупреж-
такой сервис проводится на усмотрение и
дающий указатель температуры охлаждаю-
за счет владельца. Двигатель НЕ БУДЕТ
щей жидкости. Если температура охлажда-
РАБОТАТЬ при разряженной батареи.
ющей жидкости превышает максимальную
рабочую температуру 93°С (200°F), на экра-
Предупреждающий инди-
не будет постоянно гореть указатель темпе-
катор низкого уровня мас-
ратуры охлаждающей жидкости.
ла (2-х тактные модели)
Предупреждающий индикатор низкого
Мигание (указа-
Температура
уровня масла создан для предупреждения
тель температуры
охлаждающей жид-
пользователя, если масло в резервуаре
охлаждающей
кости выше
80°С
масла опустилось ниже установленной от-
жидкости)
(176°F)
метки; тем не менее, мы настоятельно ре-
комендуем визуально проверять уровень
Постоянное горе-
Температура
масла перед каждой эксплуатацией сне-
ние (указатель тем-
охлаждающей
гохода. Если предупреждающий индика-
пературы охлажда-
жидкости
выше
тор низкого уровня масла горит во время
ющей жидкости)
93°С (200°F)
работы снегохода, то при следующей за-
правке необходимо наполнить масляный
резервуар. «Сигнальный уровень» масла
ПРЕДОСТЕРЕЖЕНИЕ
предупреждающего индикатора прибли-
зительно равен одному полному баку при
В такой момент необходимо принять
условии нормальной эксплуатации.
обязательные меры предосторожности:
съехать со снега, заглушить двигатель
и дать ему остыть, проверить уровень
Предупреждающий ин-
охлаждающей жидкости. Если Вам не
дикатор давления масла
удается установить и устранить причину
( 4-х тактные модели
1100 см3)
нагрева, отвезите снегоход к официаль-
ному дилеру Arctic Cat для проведения
Предупреждающий индикатор давления
сервиса. Если снегоход не на гарантии,
масла указывает давление масла, а не
то сервис проводится по желанию и за
его уровень; тем не менее, низкий уровень
счет владельца.
масла оказывает влияние на его давление.
14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Этот индикатор должен загораться всякий
4. Если индикатор не погас, немедленно
раз, когда ключ повернут в положение RUN
выключите двигатель и повторите шаг 2;
или START, индикатор должен гаснуть по-
затем повторите шаг 3.
сле старта двигателя. Если индикатор го-
рит после запуска двигателя, это значит,
Если индикатор не погас или если двига-
что давление масла упало, и двигатель ав-
тель не заводится, Вам необходимо как
томатически прекратит работу.
можно скорее показать снегоход офици-
альному дилеру Arctic Cat для проведения
Если давление масла упало, проверьте
сервиса. Если снегоход не на гарантии, то
уровень масла следующим образом:
такой сервис проводится на усмотрение и
за счет владельца.
1. ВНИМАНИЕ! 4-х тактный двигатель
1100см3 имеет систему сухой картер
ОБОЗНАЧЕНИЯ СПИДО-
двигателя, уровень масла необходимо
МЕТРА/ТАХОМЕТРА
замерять только на прогретом, заве-
(премиум прибор)
дённом двигателе.
Некоторые модели оснащены премиум
Вытащите щуп для измерения уровня
комбинацией спидометр/тахометр. Допол-
масла и тщательно протрите его. Опусти-
нительные показания находятся также на
те щуп в масляный бак, вытащите и про-
спидометре/тахометре. На нем также на-
верьте уровень масла. Если уровень мас-
ходится цифровой экран для выведения
ла на или ниже отметки ADD (добавить),
показаний.
добавьте требуемое количество масла до
отметки NORMAL (нормальный уровень).
НЕ ПЕРЕПОЛНЯЙТЕ резервуар маслом.
2. Откройте воздушный болт, располо-
женный на масляном насосе (под расши-
рительным бачком), для того, чтобы вы-
пустить воздух из масляного шланга.
А. Дальний свет фар
В. Давление масла/Низкий уровень мас
ла
С. Температура охлаждающей жидкости
D. Кнопка значений «вверх»
ПРИМЕЧАНИЕ: когда вы перестанете
Е. Кнопка выбора
слышать шум воздуха, выходящего из
выпускного дросселя масляного насоса,
F. Кнопка значений «вниз»
затяните болт с услилием 1,05 кг/м.
G. Сервис
3. Запустите двигатель. В течение пяти
секунд предупреждающий индикатор
H. Cистема зарядки (4-х тактные модели
должен погаснуть.
1100 см3)
15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОБ/МИН или МИЛЬ/ЧАС
В этот момент показания часов начнут ми-
(км/час)
гать. Нажмите кнопку значений «вверх»
для увеличения часов или кнопку значений
Нажатием кнопки увеличения Вы выводите
«вниз» для уменьшения часов. Нажмите и
на экран надпись ОБ/МИН или МИЛЬ/ЧАС.
удерживайте кнопку для ускоренного набо-
Нажав ту же кнопку еще раз, Вы сбросите
ра часов. При появлении желаемой цифры
эту функцию.
нажмите кнопку выбора.
Удерживая кнопку значения «вверх» (при
В этот момент показания минут начнут ми-
отображаемой скорости на экране) более
гать. Нажмите кнопку значений «вверх»
двух секунд, Вы вызовете переход единиц
для увеличения минут или кнопку значений
измерения из миль/час в км/час.
«вниз» для уменьшения минут. Нажмите и
удерживайте кнопку для ускоренного набо-
При отображаемой величине ОБ/МИН на-
ра минут. При появлении желаемой цифры
жатием и удержанием кнопки значения
нажмите кнопку выбора.
«вверх» Вы сможете узнать максимальное
ПРИМЕЧАНИЕ: Если при установке вре-
значение ОБ/МИН. При нажатии кнопки
мени в течение 5 секунд Вы не нажали
значения «вниз» максимальное значение
ни одну из кнопок (значение «вверх»,
ОБ/МИН сбросится.
«вниз» или выбора), то сохраняются
предыдущие установки.
Одометр/Счетчик
Показания альтиметра основаны на ба-
пути(1)/Счетчик (2)/Счет-
рометрическом давлении, поэтому может
чик времени
потребоваться калибровка при изменении
погодных условий.
При нажатии кнопки значения «вниз» на
экране отобразятся показания одометра,
счетчика пути (1), счетчика пути (2), счет-
Для калибровки альтиметра нажмите и
чика времени. Для сброса показаний счет-
удерживайте кнопку выбора в течение как
чика пути нажмите и удерживайте кнопку
минимум двух секунд, после этого на экра-
не на одну секунду появится надпись CAL и
значения
«вниз», пока экран не станет
значение высоты на экране начнет мигать.
чистым. Показания счетчика времени не
Нажмите кнопку значений «вверх» для уве-
сбрасываются.
личения значения высоты и кнопку значе-
ний «вниз» для уменьшения. Нажатием и
Часы/ Альтиметр
удержанием кнопки Вы вызовете ускорен-
ный набор цифр на экране.
ПРИМЕЧАНИЕ: альтиметр имеет только
ПРИМЕЧАНИЕ: Если в показаниях ско-
модель 1100 см3.
рости Вы выбрали единицы МИЛЬ/ЧАС,
При нажатии кнопки выбора на экране по-
то значение высоты будет показано в
явятся показания часов, альтиметра и мак-
футах. Если Вы выбрали единицы км/
симальное значение альтиметра.
час, то высота будет указана в метрах.
Для сброса максимального показания аль-
Выберите часы на экране, нажмите и удер-
тиметра нажмите и удерживайте кнопку вы-
живайте кнопку выбора в течение двух
бора в течение как минимум двух секунд.
секунд, после этого Вы сможете выбрать
12- или 24-часовой режим времени. Для
12-часового режима нажмите кнопку зна-
Отметка «Сервис»
чения «вверх», для 24-часового - кнопку
На моделях с электрическим стартом эта
значения «вниз». При отображении желае-
отметка должна загораться всякий раз,
мого режима нажмите кнопку выбора.
16

-------------------------------------------------------------------------------------------------------------------------------------------------------------

когда ключ повернут в положение RUN или
Предупреждающий инди-
START, изображение должно пропасть по-
катор системы зарядки
сле старта двигателя. Если отметка Сер-
(4-х тактные модели 1100
вис остается подсвеченной после запуска
см3)
двигателя, это является сообщением об
ошибке, и Вам необходимо показать сне-
Предупреждающий индикатор системы
гоход официальному дилеру Arctic Cat для
зарядки предназначен для оповещения
проведения сервиса. Если снегоход не на
гарантии, то такой сервис проводится на
пользователя о неисправности системы за-
усмотрение и за счет владельца.
рядки батареи. Этот индикатор должен за-
гораться всякий раз, когда ключ повернут
Указатель температуры
в положение RUN или START, индикатор
охлаждающей жидкости
должен гаснуть после старта двигателя.
Если температура охлаждающей жидкости
Если индикатор горит после запуска двига-
находится на уровне или превышает макси-
теля, это значит, что батарея не заряжена
мальную рабочую температуру, на экране
и снегоход использует только резервное
будет мигать предупреждающий указатель
питание батареи.
температуры охлаждающей жидкости.
Если температура охлаждающей жидкости
находится на уровне или превышает макси-
Если индикатор горит, Вам необходимо как
мальную рабочую температуру, на экране
можно скорее показать снегоход офици-
будет постоянно гореть указатель темпе-
альному дилеру Arctic Cat для проведения
ратуры охлаждающей жидкости.
сервиса. Если снегоход не на гарантии, то
такой сервис проводится на усмотрение и
Z1/TZ1
за счет владельца. Двигатель НЕ БУДЕТ
Мигание
(указатель
Температура
РАБОТАТЬ при разряженной батареи.
температуры охлаж-
охлаждающей
дающей жидкости )
выше 110°С
Постоянное горение
Температура
Предупреждающий ин-
(указатель темпера-
охлаждающей
дикатор низкого уров-
туры охлаждающей
жидкости выше
ня масла 2-х тактных
жидкости)
115°
моделей
ПРИМЕЧАНИЕ: на моделях Z1/TZ1 при
постоянно горящем указателе темпера-
Предупреждающий индикатор низкого
туры охлаждающей жидкости двигатель
уровня масла создан для предупреждения
выключится или скорость снегохода
пользователя, если масло в резервуаре
снизится до 1,5 км/ч или ниже.
масла опустилось ниже установленной от-
метки; тем не менее, мы настоятельно ре-
ПРЕДОСТЕРЕЖЕНИЕ
комендуем визуально проверять уровень
В такой момент необходимо принять обя-
масла перед каждой эксплуатацией сне-
зательные меры предосторожности: съе-
гохода. Если предупреждающий индика-
хать со снега, заглушить двигатель и дать
тор низкого уровня масла горит во время
ему остыть, проверить уровень охлаж-
работы снегохода, то при следующей за-
дающей жидкости. Если Вам не удается
правке необходимо наполнить масляный
установить и устранить причину нагрева,
отвезите снегоход к официальному диле-
резервуар. «Сигнальный уровень» масла
ру Arctic Cat для проведения сервиса. Если
предупреждающего индикатора приблизи-
снегоход не на гарантии, то сервис прово-
тельно равен 1 баку бензина при условии
дится по желанию и за счет владельца.
нормальной эксплуатации.
17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Предупреждающий ин-
ПРИМЕЧАНИЕ: когда вы перестанете
дикатор давления масла
слышать шум воздуха, выходящего из
(4-х тактные модели
выпускного дросселя масляного насоса,
1100 см3)
затяните болт с услилием 1-1,05 кг/м.
Предупреждающий индикатор давления
3. Запустите двигатель. В течение пяти
масла указывает давление масла, а не
секунд предупреждающий индикатор
его уровень; тем не менее, низкий уровень
должен погаснуть.
масла оказывает влияние на его давление.
4. Если индикатор не погас, немедленно
Этот индикатор должен загораться всякий
выключите двигатель и повторите шаг 2;
раз, когда ключ повернут в положение RUN
затем повторите шаг 3.
или START, индикатор должен гаснуть по-
сле старта двигателя. Если индикатор го-
Если индикатор не потух или если двига-
рит после запуска двигателя, это значит,
тель не заводится, Вам необходимо как
что давление масла упало, и двигатель ав-
можно скорее показать снегоход офици-
томатически прекратит работу.
альному дилеру Arctic Cat для проведения
сервиса. Если снегоход не на гарантии, то
Если давление масла упало, проверьте
такой сервис проводится на усмотрение и
уровень масла следующим образом:
за счет владельца.
1. ВНИМАНИЕ! 4-х тактный двигатель
1100см3 имеет систему сухой картер
КОДЫ ДИАГНОСТИКИ
двигателя, уровень масла необходимо
(Стандартные/премиум
замерять только на прогретом, заве-
приборы)
дённом двигателе.
Модели Bearcat Z1 XT/
Вытащите щуп для измерения уровня
Z1/TZ1
масла и тщательно протрите его. Опу-
стите щуп в масляный бак, вытащите и
Эти коды диагностики появляются на экра-
проверьте уровень масла. Если уровень
не, расположенном на спидометре/тахоме-
масла на или ниже отметки ADD (доба-
тре. Ниже приведены их значения.
вить), добавьте требуемое количество
масла до отметки NORMAL (нормальный
Код
Неисправность
уровень). НЕ ПЕРЕПОЛНЯЙТЕ резерву-
1
Неисправность в топливной
ар маслом.
системе.
2. Откройте воздушный болт, располо-
2
Неисправность инжектора (№2).
женный на масляном насосе (под рас-
3
Неисправность инжектора (№1).
ширительным бачком), для того, чтобы
выпустить воздух из масляного шланга.
4
Неисправность
в
датчике
давления воздуха.
5
Разомкнутая
цепь
или
короткое замыкание в датчике
температуры воздуха в впускном
коллекторе.
6
Разомкнутая
цепь
или
короткое замыкание в датчике
температуры
охлаждающей
жидкости.
18

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Код
Неисправность
7
Разомкнутая цепь или короткое
замыкание в датчике положения
дроссельной заслонки. (TPS)
8
Разомкнутая цепь или короткое
замыкание в датчике давления
воздуха.
9
Неисправность
датчика
положения коленвала.
11
Неисправность датчика скорости.
12
Неисправность катушки зажигания
(№1).
13
Неисправность катушки зажигания
(№2).
14
Неисправность клапана ISC (датчик
холостого хода).
15
Неисправность
кислородного
клапана.
2. Отрегулируйте наклон руля; затем на-
дежно затяните гайки крепления/винты с
19
Неисправность датчика положения
внутренним шестигранником. Проверьте
распределительного вала.
максимальные левый и правый поворо-
21
Неисправность датчика детонации.
ты руля.
22*
Неисправность катушки (вторичная
3. Еще раз проверьте гайки/болты; затя-
№1)
ните при необходимости.
23*
Неисправность катушки (вторичная
ПРИМЕЧАНИЕ: рекомендуемый момент
№2).
для затяжки гаек - 2,5 кг/м , для винтов
- 2,7 кг/м.
OCTN*
Бензин с низким октановым числом.
ПРИМЕЧАНИЕ: при регулировании руля
*Турбо модели
тормозная жидкость не должна быть
ниже нижней отметки с любой стороны
основного цилиндра.
НАКЛОН РУЛЯ
(Модели Bearcat)
ПРЕДУПРЕЖДЕНИЕ
Положение руля регулируется для обеспе-
Затягивайте гайки в соответствии со
спецификацией для предотвращения
чения максимального комфорта водителя.
вращения руля во время движения и НЕ
Для регулировки руля выполните следую-
УСТАНАВЛИВАЙТЕ руль так, чтобы он
щее:
задевал кнопки управления.
ПРИМЕЧАНИЕ: для регулировки потре-
НАКЛОН РУЛЯ
буется снять крышку руля.
(Модели T-Series - STD)
1. Ослабьте четыре гайки (на моделях
Положение руля регулируется для обеспе-
с телескопическим рулем это винты с
чения максимального комфорта водителя.
внутренним шестигранником), крепящие
Для регулировки руля выполните следую-
руль к рулевой колонке.
щее:
19

















содержание      ..      1       2         ..





///////////////////////////////////////
