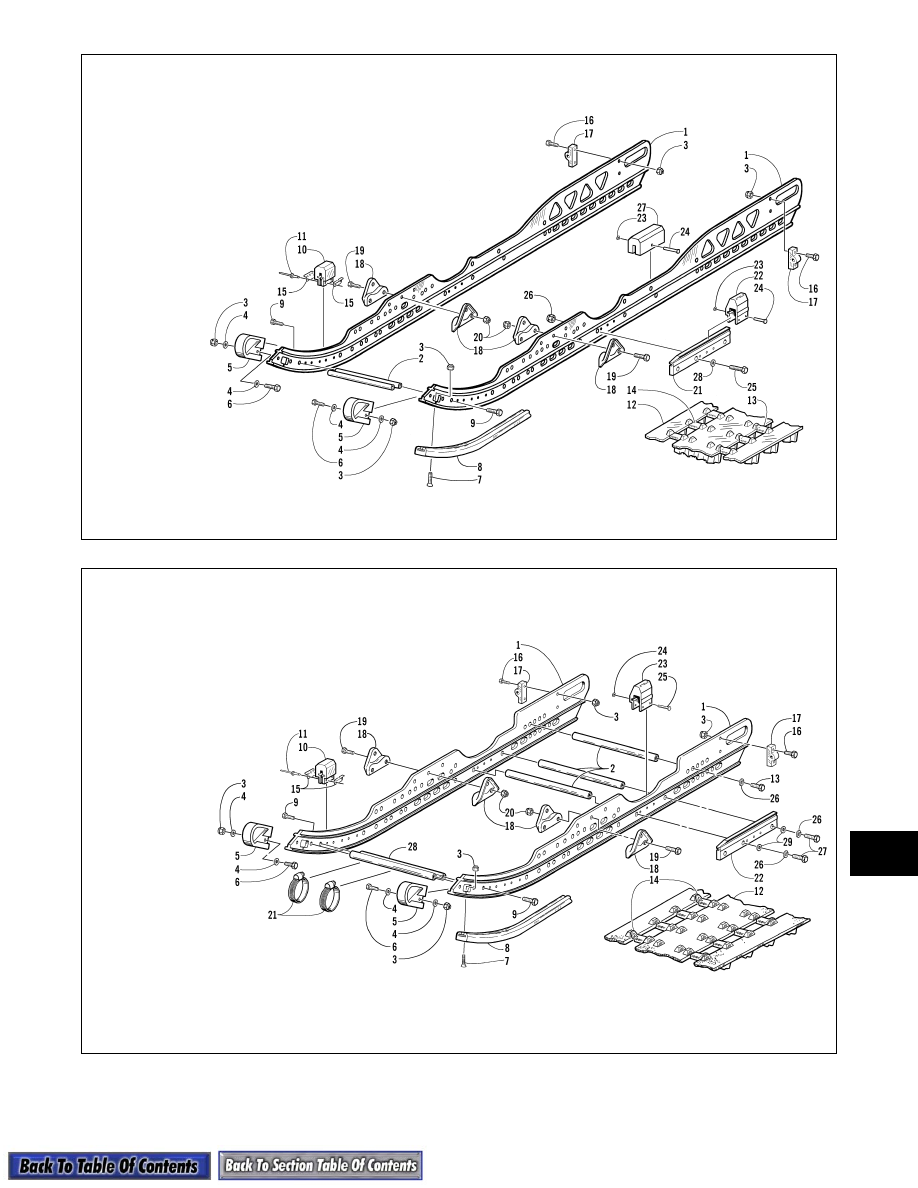

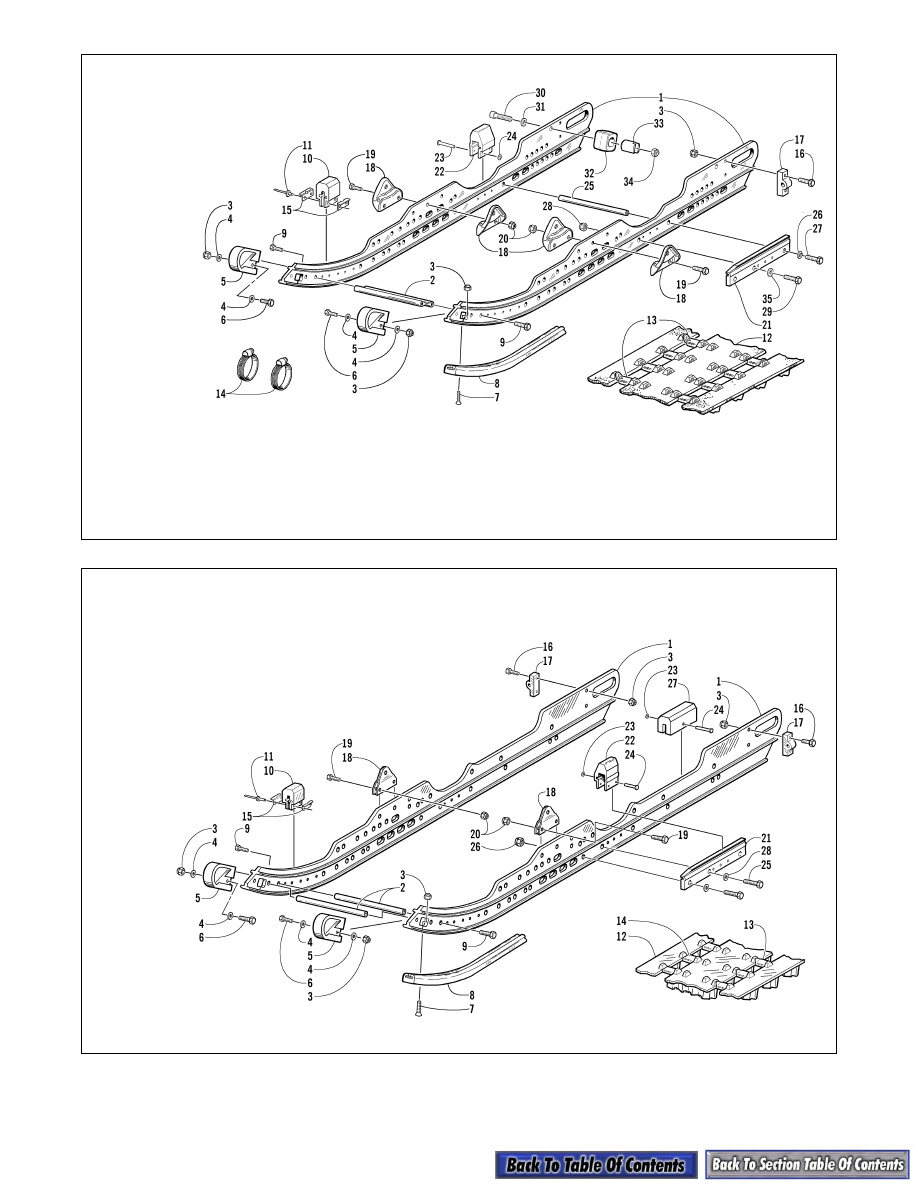

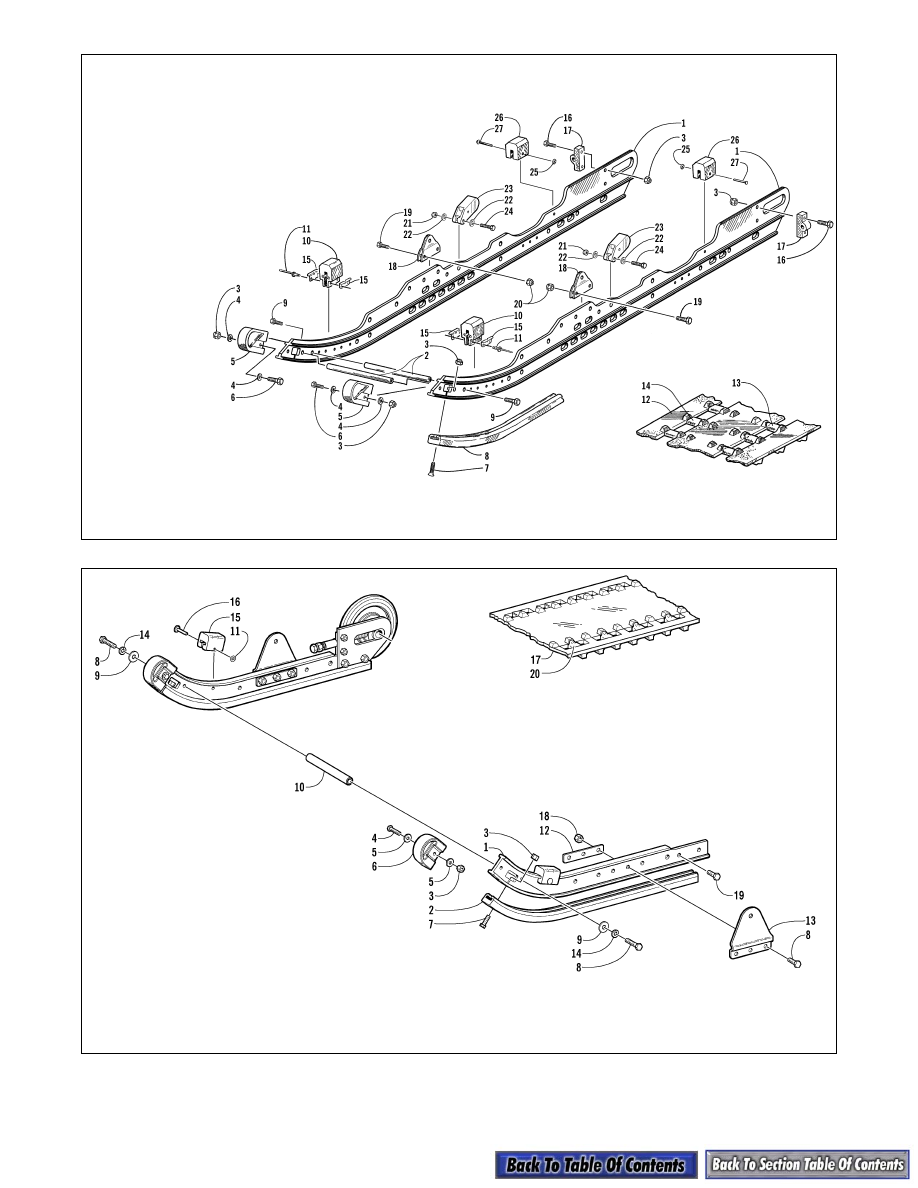

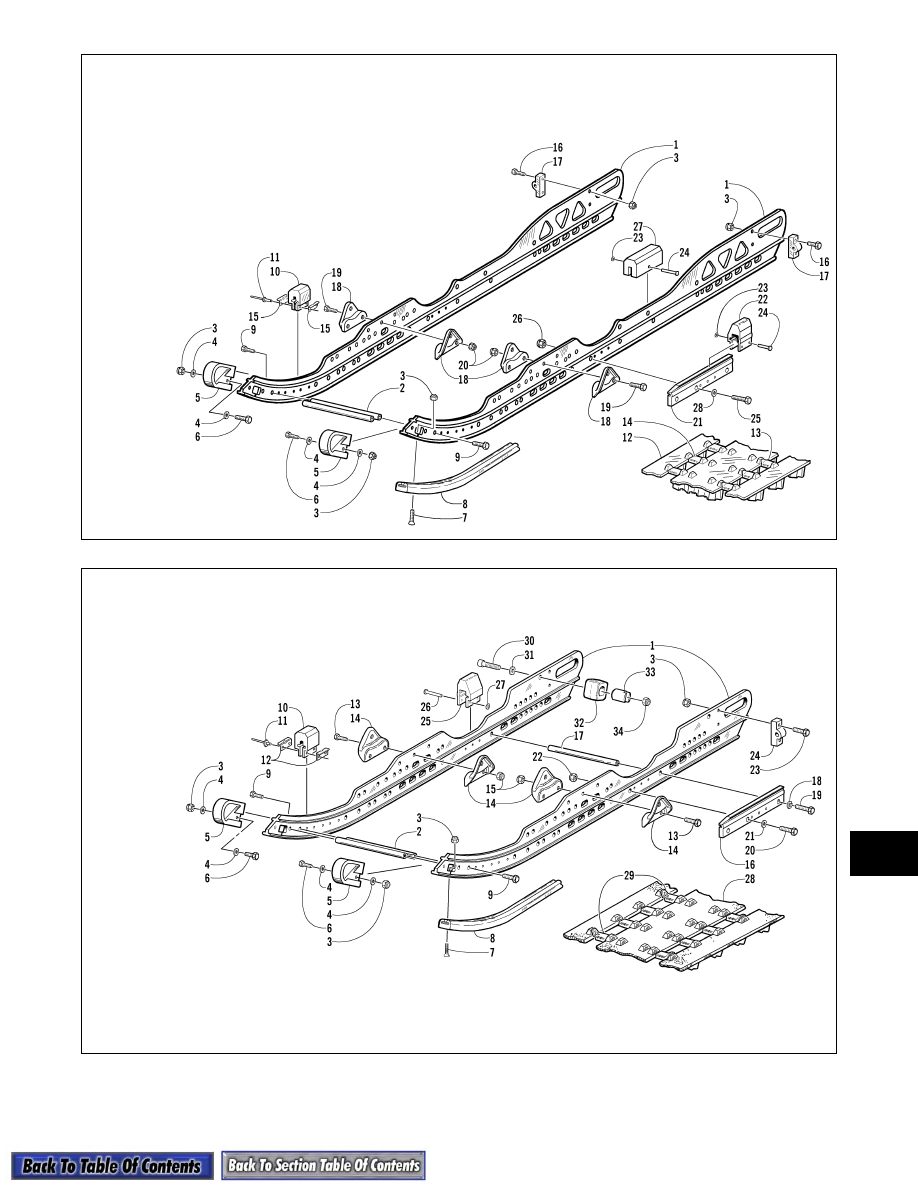

Snowmobile Arctic Cat (2002 year). Instruction - part 134





9-14

0736-990

0737-067

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Pad
11. Rivet
12. Track Assy
13. Wear Clip w/Guide
14. Reservoir Clamp
15. Retaining Bracket
16. Cap Screw
17. Adjuster
18. Mounting Bracket
19. Cap Screw
20. Lock Nut
21. Brace
22. Pad
23. Rivet
24. Push Nut
25. Axle
26. Lock Washer
27. Cap Screw
28. Lock Nut
29. Cap Screw
30. Cap Screw
31. Washer
32. Coupler Block
33. Bushing
34. Lock Nut
35. Washer

Style C

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Shock Pad
11. Rivet
12. Track Assy
13. Guide Clip
14. Wear Clip
15. Retaining Bracket
16. Cap Screw
17. Track Adjuster
18. Mounting Bracket
19. Cap Screw
20. Nut
21. Brace
22. Shock Pad
23. Push Nut
24. Rivet
25. Cap Screw
26. Lock Nut
27. Shock Pad
28. Washer

Style D

9-15

9

0736-654

0736-579

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Shock Pad
11. Rivet
12. Track Assy
13. Guide Clip
14. Wear Clip
15. Retaining Bracket
16. Cap Screw
17. Track Adjuster
18. Mounting Bracket
19. Cap Screw
20. Lock Nut
21. Brace
22. Shock Pad
23. Push Nut
24. Rivet
25. Cap Screw
26. Lock Nut
27. Shock Pad
28. Washer

Style E

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Shock Pad
11. Rivet
12. Bracket
13. Cap Screw
14. Bracket
15. Lock Nut
16. Brace
17. Axle
18. Lock Washer
19. Cap Screw
20. Cap Screw
21. Washer
22. Lock Nut
23. Cap Screw
24. Track Adjuster
25. Shock Pad
26. Rivet
27. Push Nut
28. Track Assy
29. Wear Clip w/Guide
30. Cap Screw
31. Washer
32. Coupler Block
33. Bushing
34. Lock Nut

Style F

9-16

0734-227

736-149A

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Pad
11. Rivet
12. Track Assy
13. Guide Clip
14. Wear Clip
15. Retaining Bracket
16. Cap Screw
17. Adjuster
18. Mounting Bracket
19. Cap Screw
20. Lock Nut
21. Lock Nut
22. Washer
23. Spring Tension Block
24. Screw
25. Push Nut
26. Pad
27. Rivet

Style G

KEY

1. Formed Rail
2. Wear Strip
3. Lock Nut
4. Cap Screw
5. Washer
6. End Cap
7. Machine Screw
8. Cap Screw
9. Washer

10. Crossbrace Axle
11. Push Nut
12. Backing Plate
13. Bracket
14. Lock Washer
15. Pad
16. Solid Rivet
17. Track Assy
18. Lock Nut
19. Cap Screw
20. Guide Clip

Style H

9-17

9

0736-786

0736-434

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Pad
11. Rivet
12. Track Assy
13. Guide Clip
14. Wear Clip
15. Retaining Bracket
16. Cap Screw
17. Adjuster
18. Mounting Bracket
19. Cap Screw
20. Lock Nut
21. Brace
22. Pad
23. Push Nut
24. Rivet
25. Cap Screw
26. Lock Nut
27. Pad
28. Washer

Style I

KEY

1. Formed Rail
2. Axle
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Shock Pad
11. Rivet
12. Track Assy
13. Cap Screw
14. Wear Clip w/Guide
15. Retaining Bracket
16. Cap Screw
17. Track Adjuster
18. Mounting Bracket
19. Cap Screw
20. Lock Nut
21. Reservoir Clamp
22. Brace
23. Shock Pad
24. Push Nut
25. Rivet
26. Lock Washer
27. Cap Screw
28. Support
29. Washer

Style J
