4. Remove the backrest assembly from the tunnel.
Account for the two spacers.
INSTALLING

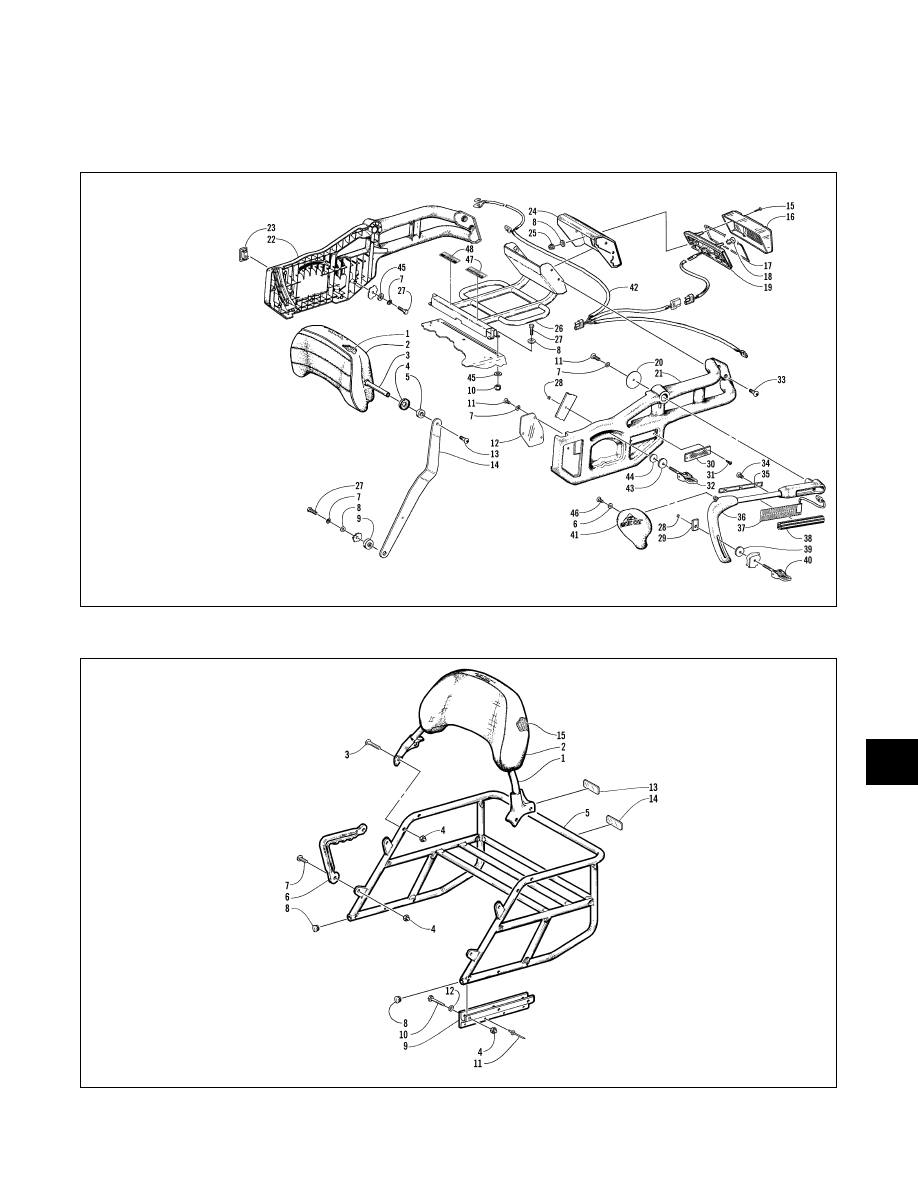

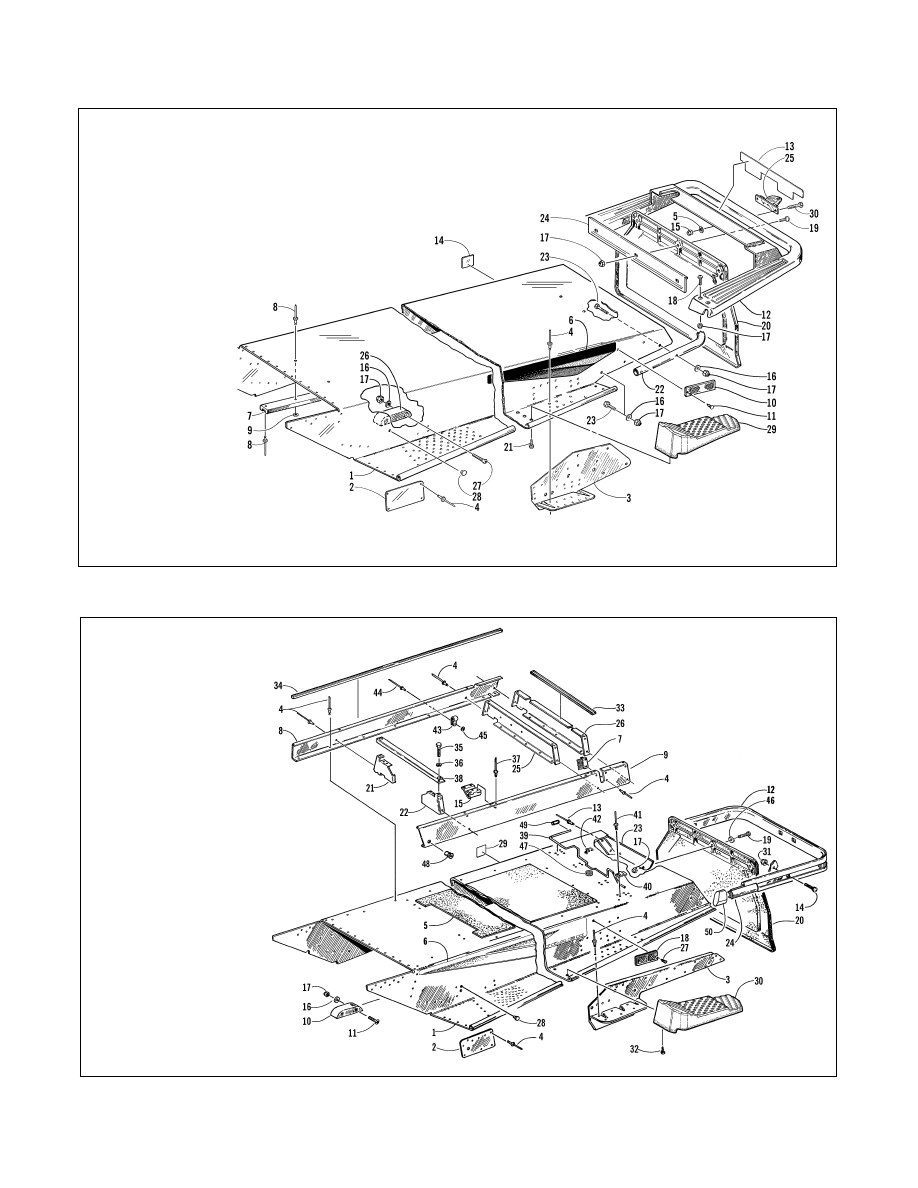

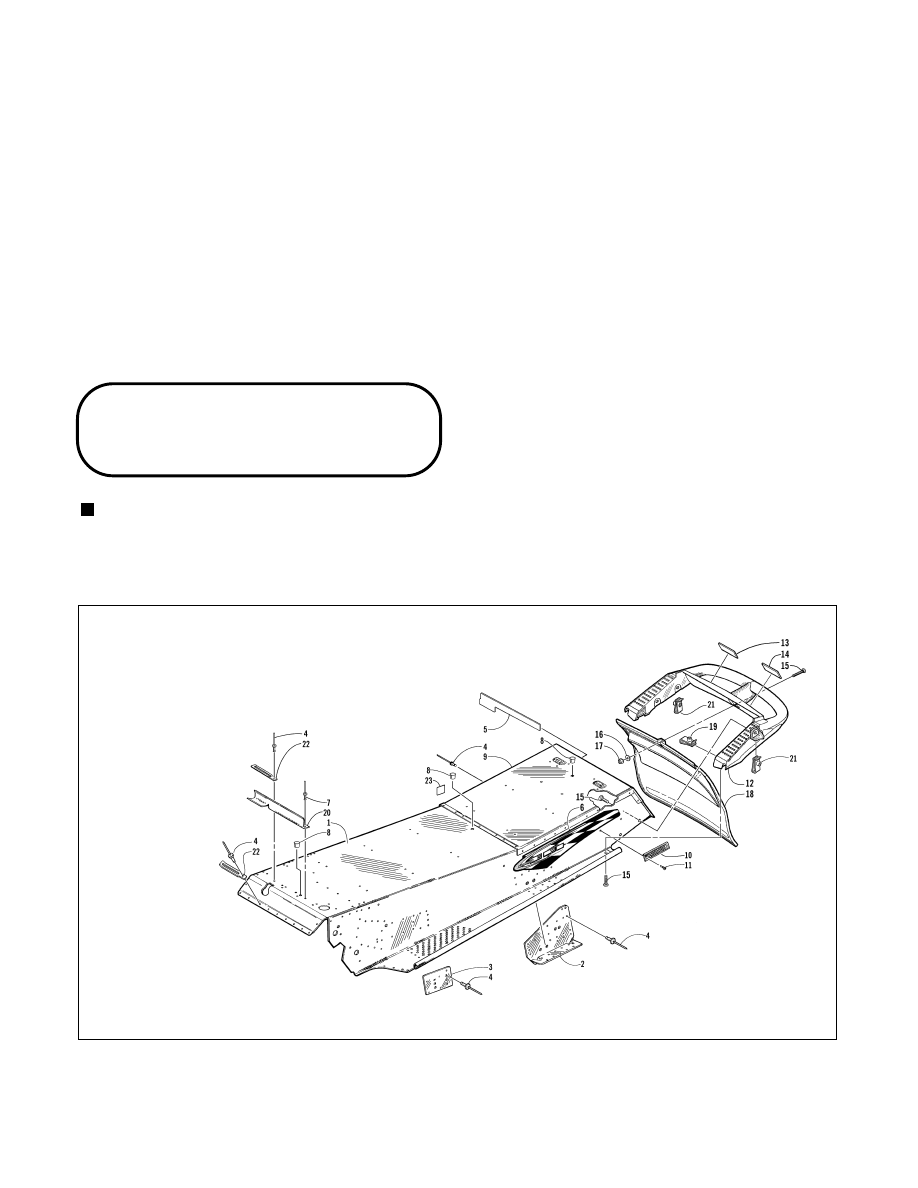

Fig. 7-95
0735-101

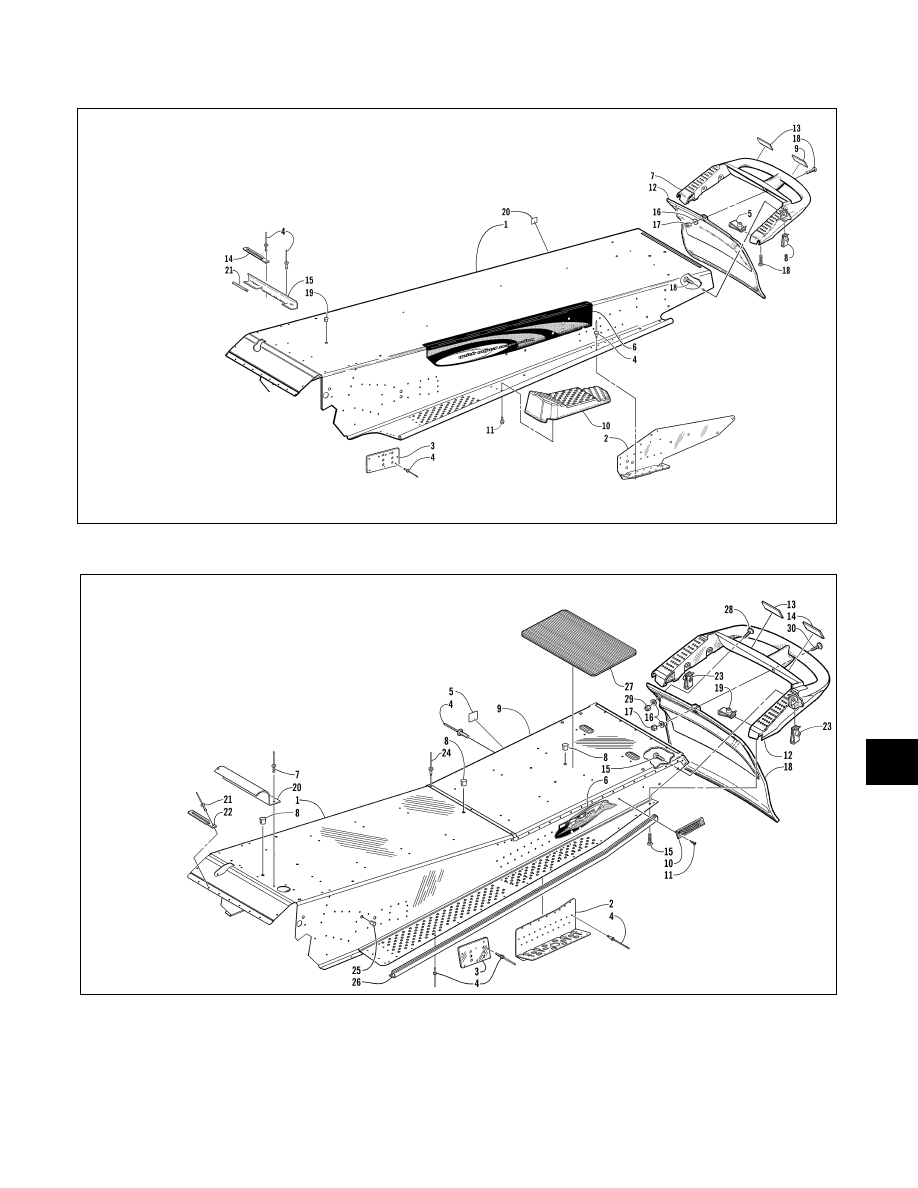

Fig. 7-96
0733-368
KEY
1. Backrest
2. Cover
3. Axle
4. Cup Washer
5. Tension Block
6. Washer
7. Lock Washer
8. Washer
9. Spacer
10. Lock Nut
11. Machine Screw
12. Retainer
13. Machine Screw
14. Adjuster Arm
15. Retaining Screw
16. Lens
17. Gasket
18. Bulb
19. Housing
20. Retainer
21. Bracket
22. Bracket
23. Switch
24. Cover
25. Nut w/Washer
26. Bracket
27. Cap Screw
28. E-Ring
29. T-Nut
30. Reflector
31. Clip
32. Lever
33. Machine Screw
34. Self-Tapping Screw
35. Retainer
36. Handhold
37. Warmer Element
38. Handgrip
39. Washer
40. Lever
41. Deflector
42. Warmer Harness
43. Washer
44. Washer
45. Washer
46. Self-Tapping Screw
47. Decal
48. Decal
KEY
1. Backrest
2. Cover
3. Machine Screw
4. Cap Nut
5. Rack
6. Handgrip
7. Machine Screw
8. Closure Tube
9. Bracket
10. Cap Screw
11. Rivet
12. Washer
13. Decal
14. Decal
15. Foam
7
7-27
