Периодическое техническое обслуживание и регулировка
XCS00842
ГЛАЗА: Промывать водой в течение 15
минут, после чего немедленно обратиться
ВНИМАНИЕ
к врачу.
Для зарядки батареи VRLA (свинцово-
Батареи выделяют взрывоопасные газы.
кислотной батареи с клапанной
Рядом с батарей не должны находиться
регулировкой) требуется специальное
искрящие провода, открытое пламя,
зарядное устройство (с постоянным
зажженные сигареты и т.п. Во время
напряжением). Если у вас нет
зарядки батареи или ее эксплуатации в
специального зарядного устройства для
закрытом помещении должна быть
батарей VRLA, вы можете зарядить
обеспечена достаточная вентиляция. При
батарею у дилера Yamaha.
работе с батареей всегда защищайте глаза.
Использование обычного зарядного
ДЕРЖИТЕ АККУМУЛЯТОРНУЮ
устройства приведет к повреждению
БАТАРЕЮ В МЕСТЕ, НЕДОСТУПНОМ
батареи.
ДЛЯ ДЕТЕЙ.
Не пытайтесь зарядить батарею быстро.
XSU13421
Когда батарея будет близка к разрядке,
Замена предохранителя
зарядите ее самостоятельно или у дилера
XWS00550
фирмы Yamaha. Помните, что при наличии
ОСТОРОЖНО
электрических аксессуаров на снегоходе
Используйте только предохранители
батарея разряжается быстрее.
XWS00610
указанного типа. Неподходящий
ОСТОРОЖНО
предохранитель может стать причиной
выхода из строя электрооборудования или
Не курите рядом с батареей во время ее
ВОЗНИКНОВЕНИЯ ОПАСНОСТИ
зарядки. Искры могут вызвать взрыв
ВОЗГОРАНИЯ.
водорода, выделяемого при зарядке
батареей.
XCS00631
Сначала отсоедините провод от клеммы
ВНИМАНИЕ
отрицательного полюса батареи, а затем
Во избежание случайного короткого
полюс от клеммы положительного
замыкания перед заменой предохранителя
полюса батареи.
выключите главный переключатель и
Сначала подключайте провод к клемме
отсоедините отрицательный провод
положительного полюса, а затем —
аккумуляторной батареи.
провод к клемме отрицательного полюса
батареи.
1.
Снимите капот, левую и правую боковые
Ни в коем случае не подсоединяйте и не
крышки и верхнюю крышку. (Порядок
отсоединяйте батарею от снегохода во
снятия см. на стр. 57.)
время ее зарядки. Искры могут вызвать
2.
Выкрутите болты фары и болты стойки
взрыв водорода, выделяемого при
ветрового стекла, расположенные с двух
зарядке батареей.
сторон снегохода.
Убедитесь, что клеммы батареи прочно
закреплены.
87

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
2
1
2
1
1. Болт крепления фар
1. Крепление корпуса воздушного фильтра
2. Болт стойки ветрового стекла
2. Разъем датчика температуры воздуха
3.
Отсоедините фары, как показано на
5.
Ослабьте зажимные болты.
рисунке, после чего поднимите их и
отведите назад, подальше от крышки
1
корпуса воздушного фильтра.
ВНИМАНИЕ: При перемещении фар
будьте внимательны, чтобы не
поцарапать снегоход. [XCS00920]
1
1. Зажимной болт
6.
Сдвиньте хомут вентиляционного шланга
масляного бака от корпуса воздушного
фильтра, а затем отсоедините этот
вентиляционный шланг.
1. Передняя фара
4.
Отсоедините крепления корпуса
воздушного фильтра и отсоедините
разъем датчика температуры.
1
2
1. Хомут вентиляционного шланга масляного
бака
2. Вентиляционный шланг масляного бака
88

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
7.
Поднимите корпус воздушного фильтра,
отсоедините от корпуса впускной шланг и
вентиляционный шланг головки
цилиндров блока ISC (контроль холостого
1
хода), после чего снимите корпус.
1
1. Отрицательный провод аккумуляторной
батареи
10. Замените перегоревший предохранитель
2
новым, рассчитанным на
соответствующую амперную нагрузку.
1. Вентиляционный шланг головки цилиндров
2. Впускной шланг блока ISC (контроль
холостого хода)
8.
Отцепите ленту крепления батареи и
снимите крышку батарейного отсека.
1. Запасной предохранитель
1
2. Предохранитель системы впрыска топлива
3. Главный предохранитель
2
1. Крышка батарейного отсека
2. Лента крепления батареи
9.
Отсоедините минусовой вывод батареи,
открутив болт.
89

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
Типы предохранителей:
Главный предохранитель:
40.0 А
Предохранитель системы впрыска
топлива:
10.0 А
Предохранитель цепи зажигания:
15.0 А
Предохранитель фары:
20.0 А
Предохранитель сигнальной системы:
7.5 А
1
6
2
3
4
5
Предохранитель гнезда для
подключения к источнику постоянного
тока:
3.0 А
Предохранитель гнезда подключения
обогревателя защитной маски:
RST90GT 3.0 А (CAN)
RST90TF 3.0 А (CAN)
Предохранитель гудка:
6
RST90GT 3.0 А (FIN)(RUS)(SWE)
RST90TF 3.0 А (FIN )(RUS)(SWE)
Запасные предохранители:
20.0 А, 15.0 А, 10.0 А, 7.5 А, 3.0 А
1.
Предохранитель цепи зажигания “IGN”
2.
Предохранитель “S/H” ( гнездо подключения
обогревателя защитной маски)
11.
Подсоедините минусовой вывод батареи,
(КАНАДА)/предохранитель“HORN” (гудок)
вкрутив болт.
fuse (ЕВРОПА) (РОССИЯ)
12.
Установите крышку батарейного отсека и
3.
Предохранитель фары “HEAD”
закрепите ленту крепления батареи на
4.
Предохранитель цепи сигнальной системы
“SIG”
держателе.
5.
Предохранитель гнезда для подключения к
13.
Установка корпуса воздушного фильтра
источнику постоянного тока “DC”
производится в обратном порядке.
6.
Запасной предохранитель
14.
Установите переднюю фару на место, при
этом необходимо вставить выступы
стойки крепления фары в отверстия
днища крепления фары.
90

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
15. В углубление в верхней части крышки
корпуса воздушного фильтра установите
уплотнение.
1
1. Уплотнение
16. Вставьте болты фары и болты стойки
ветрового стекла и затяните их с
указанным крутящим моментом.
Крутящие моменты затяжки:
Болт крепления фар:
3 Нм (0.3 м·кгс, 2.2 фут·фунт силы)
Болт стойки ветрового стекла:
14 Нм (1.4 м·кгс, 10 фут·фунт силы)
17. Установите на место верхнюю крышку,
левую и правую боковые крышки и капот.
ПРИМЕЧАНИЕ
Если новый предохранитель снова сразу
перегорел, предоставьте снегоход дилеру
фирмы Yamaha для технического осмотра.
91

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск и устранение неисправностей
XSU12384
закрытое положение. Система
T.O.R.S. является важным
Двигатель проворачивается, но не
устройством обеспечения
запускается
безопасности; в случае ее
1.
Топливная система
неисправности немедленно
Топливо не поступает в камеру
предоставьте снегоход дилеру
сгорания
фирмы Yamaha для ремонта.
• В баке нет топлива:
[XWS00561]
Залейте топливо.
• Засорился топливопровод:
Прочистите топливопровод.
• Засорился карбюратор:
Предоставьте снегоход дилеру
фирмы Yamaha для технического
осмотра.
Топливо поступает в камеру сгорания
• Двигатель залит:
3.
Недостаточная
Проверните двигатели или насухо
Компрессия
протрите свечи.
• Ослабли гайки головки блока
2.
Электрическая система
цилиндров:
Слабая искра или отсутствие искры
Затяните гайки должным образом.
Свечи зажигания покрыты нагаром
или влажные:
• Изношена или повреждена
Удалите нагар или протрите насухо
прокладка:
свечи зажигания. В случае
Замените прокладку.
необходимости замените.
• Изношен или поврежден поршень
Неисправна система зажигания:
или цилиндр:
Предоставьте снегоход дилеру
Предоставьте снегоход дилеру
фирмы Yamaha для технического
фирмы Yamaha для технического
осмотра.
осмотра.
Разряжена батарея
Неисправна система T.O.R.S.:
Если аккумуляторная батарея снегохода
Отсоедините разъемы выключателя
разряжена, двигатель может быть запущен при
дроссельной заслонки и соедините их
помощи 12-вольтной батареи и кабельных
между собой в обход системы
перемычек. Для подобного запуска двигателя
T.O.R.S. ОСТОРОЖНО! Перед
к снегоходу прилагаются два соединительных
шунтированием системы T.O.R.S.
провода. Так как подвеска двигателя
убедитесь, что дроссельная
резиновая, рама снегохода не подходит для
заслонка должным образом
использования в качестве точки заземления
возвращается в полностью
92

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск и устранение неисправностей
при запуске двигателя от внешней батареи,
Подсоединяйте красную (+) кабельную
подключенной при помощи кабельных
перемычку к красному (+) проводу, а
перемычек.
черную (-) к черному (-). Будьте
XWS00570
внимательны, чтобы не перепутать
ОСТОРОЖНО
соединения. [XCS00661]
Подсоединяйте кабельные перемычки
только к клеммам, предназначенным для
соединительных проводов. Не
подсоединяйте их к раме или другим
проводам.
Не допускайте контакта кабельных
перемычек или клемм для
соединительных проводов друг с другом,
с рамой или с металлической частью
снегохода. Это может вызвать
повреждение электрической системы или
ВОЗГОРАНИЕ.
Обязательно полностью закройте
клеммы колпачками. Если клеммы
останутся открытыми, они могут
соприкоснуться с рамой или
металлической частью снегохода, что
может вызвать повреждение
электрической системы или
ВОЗГОРАНИЕ.
XCS00650
4.
Оттяните колпачок красного (+) провода
ВНИМАНИЕ
для открытия клеммы через прорезь в
Используйте соединительные провода
колпачке, а затем подсоедините красную
только для запуска двигателя от внешней
(+) кабельную перемычку к красной (+)
батареи. Использование их в других целях
клемме разряженной батареи.
не допускается.
Чтобы запустить двигатель от бустерной
батареи
1.
Задействуйте стояночный тормоз и
переведите главный переключатель в
положение выключения.
2.
Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 57.)
3.
Извлеките красный (+) провод из
держателя и отведите его в сторону от
черного (-) провода. ВНИМАНИЕ:
93

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск и устранение неисправностей
8.
Запустите двигатель.
9.
Отсоедините черную (-) кабельную
перемычку от черного (-)
соединительного провода, а затем
полностью закройте клемму колпачком.
10.
Отсоедините черную (-) кабельную
перемычку от отрицательной (-) клеммы
внешней батареи, используемой для
запуска двигателя.
11.
Отсоедините красную (+) кабельную
перемычку от положительной (+) клеммы

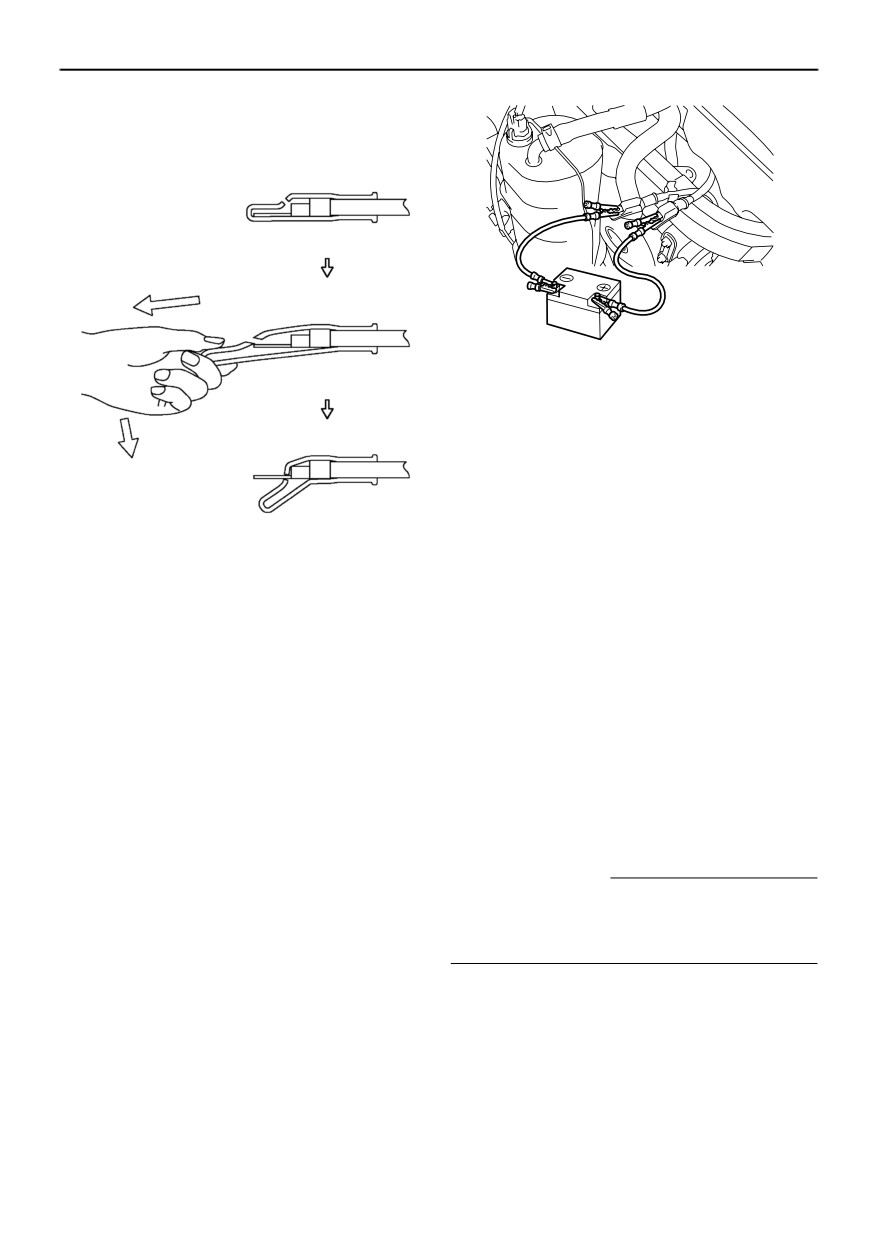

5.
Присоедините другой конец красной (+)
внешней батареи, используемой для
кабельной перемычки к положительной
запуска двигателя.
(+) клемме бустерной батареи.
12.
Отсоедините красную (+) кабельную
6.
Подсоедините черную (-) кабельную
перемычку от красного (+)
перемычку к отрицательной (-) клемме
соединительного провода, а затем
бустерной батареи.
полностью закройте клемму колпачком.
7.
Оттяните колпачок черного (-) провода
13.
Вставьте красный (+) провод в держатель.
для открытия клеммы через прорезь в
14.
Установите на место правую крышку и
колпачке, а затем подсоедините черную
капот.
(-) кабельную перемычку к черной (-)
ПРИМЕЧАНИЕ
клемме разряженной аккумуляторной
Убедитесь, что красный (+) и черный (-)
батареи.
соединительные провода надежно закреплены
в держателях.
Электрический стартер не работает
или работает медленно
Выключатель двигателя вдавлен: Вытяните
его.
94

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск и устранение неисправностей
Плохое соединение проводов: Проверьте
Воздух в системе охлаждения: Стравите
соединение проводов или предоставьте
воздух из системы охлаждения или
снегоход дилеру фирмы Yamaha для
предоставьте снегоход дилеру фирмы
проверки.
Yamaha для технического осмотра.
Разряжена батарея: Зарядите батарею или
Утечка охлаждающей жидкости:
см. “Разряжена батарея” выше.
Предоставьте снегоход дилеру фирмы
Двигатель заедает: Заедание двигателя
Yamaha для технического осмотра.
вызывается плохой смазкой, неподходящим
Снегоход не трогается с места
топливом или притоком воздуха.
Неисправно клиноременное сцепление:
Предоставьте снегоход дилеру фирмы
Предоставьте снегоход дилеру фирмы
Yamaha для технического осмотра.
Yamaha для технического осмотра.
Низкая мощность двигателя
Не двигается приводная гусеница: В
Мигает индикаторная лампа низкой
гусеницу попал посторонний предмет или
температуры охлаждающей жидкости:
направляющие гусеницы вплавились в
Разогрейте двигатель.
сопряженные металлические детали из-за
Неисправны свечи зажигания: Очистите или
недостаточной смазки.
замените свечи зажигания.
Приводная цепь натянута слишком сильно,
Недостаточная подача топлива: См.
слишком слабо или оборвана: Предоставьте
“Двигатель проворачивается, но не
снегоход дилеру фирмы Yamaha для
запускается-Топливная система” выше.
технического осмотра.
Неподходящая для данной высоты над
Перекручивание ремня
уровнем моря или внешних условий
клиноременной передачи
регулировка ремня сцепления: Предоставьте
Неподходящий ремень: Замените
снегоход дилеру фирмы Yamaha для
подходящим ремнем.
технического осмотра.
Неправильное смещение клинового ремня:
В двигателе постоянно возникают
Предоставьте снегоход дилеру фирмы
обратные вспышки или пропуски
Yamaha для технического осмотра.
вспышки
Ослаблено или сломано крепление
Неисправны свечи зажигания: Замените
(крепления) двигателя: Предоставьте
свечи зажигания.
снегоход дилеру фирмы Yamaha для
Засорена система подачи топлива: См.
технического осмотра.
“Двигатель проворачивается, но не
Клиновой ремень проскальзывает или
запускается-Топливная система” выше.
сильно нагревается
Неисправна система T.O.R.S.: См.
Замасливание или загрязнение ремня или
“Двигатель проворачивается, но не
поверхностей первичного и вторичного
запускается-Электрическая система” выше.
шкивов: Очистите.
Двигатель перегревается
Неисправность системы привода: См.
Недостаточное количество охлаждающей
“Перекручивание ремня клиноременной
жидкости: Долейте охлаждающую
передачи” выше.
жидкость.
95

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск и устранение неисправностей
Двигатель не переключается
правильно на повышенную или
пониженную передачу, или зацепление
происходит жестко
Изношен или поврежден клиновой ремень:
Замените ремень или предоставьте снегоход
дилеру фирмы Yamaha для технического
осмотра.
Неподходящая для данной высоты над
уровнем моря или внешних условий
регулировка ремня сцепления: Предоставьте
снегоход дилеру фирмы Yamaha для
технического осмотра.
Изношен или заедает первичный шкив:
Предоставьте снегоход дилеру фирмы
Yamaha для технического осмотра.
Изношен или заедает вторичный шкив:
Предоставьте снегоход дилеру фирмы
Yamaha для технического осмотра.
Шум или чрезмерная вибрация в
цепной передаче и звездочках
Разрушены детали клиноременного
сцепления: Предоставьте снегоход дилеру
фирмы Yamaha для технического осмотра.
Изношены или разрушены подшипники:
Предоставьте снегоход дилеру фирмы
Yamaha для технического осмотра.
Изношен или поврежден клиновой ремень с
плоскими участками: Замените.
Изношены или повреждены натяжные
колеса гусеницы или их оси: Предоставьте
снегоход дилеру фирмы Yamaha для
технического осмотра.
Изношена или повреждена приводная
гусеница: Предоставьте снегоход дилеру
фирмы Yamaha для технического осмотра.
96

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Хранение
XSU12443
Шасси
1.
Смажьте все указанные точки смазкой.
Чтобы поставить снегоход на длительное
(Подробная информация о точках смазки
хранение, необходимо выполнить ряд
приведена на стр. 83.)
предупредительных действий, позволяющих
2.
Ослабьте приводную гусеницу и
защитить его от износа.
закрепите шасси на опорах таким

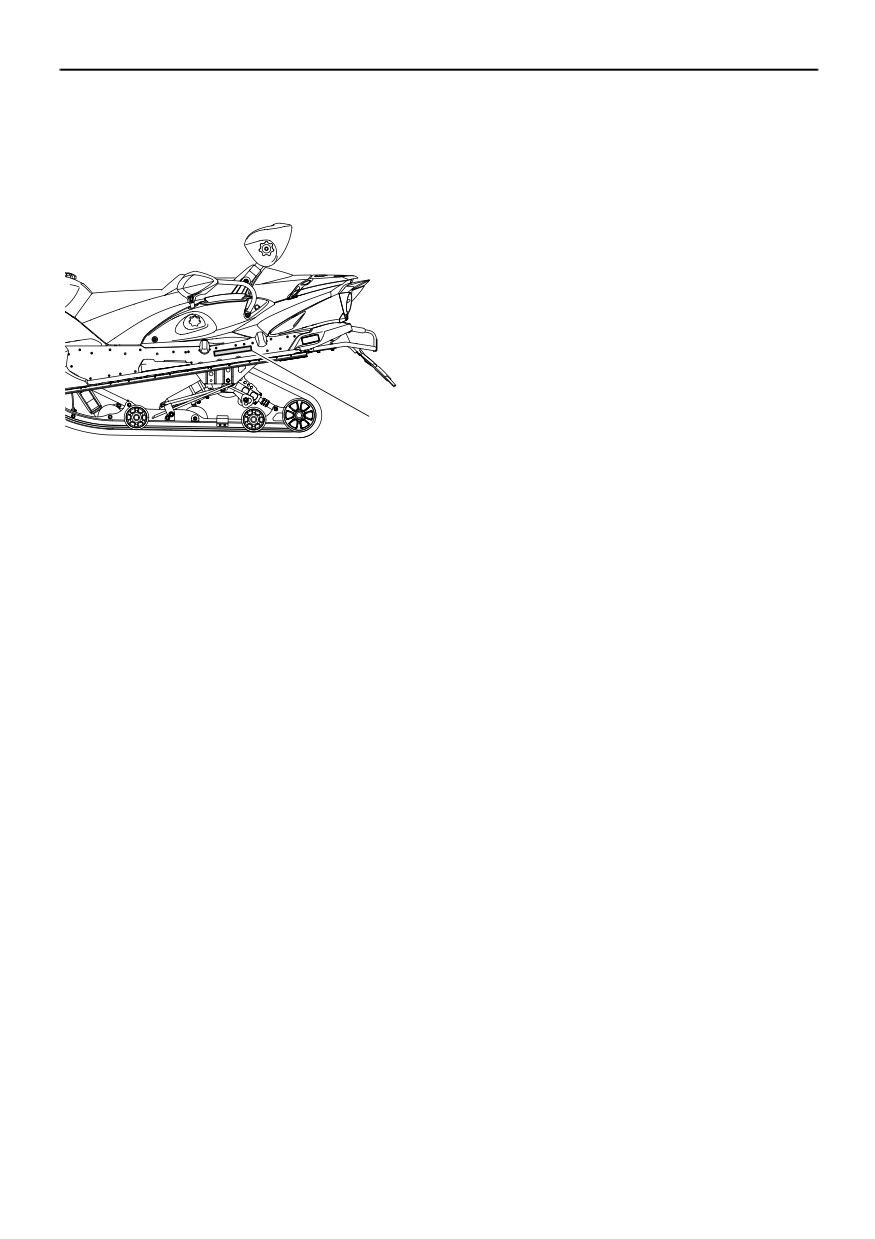

Двигатель
образом, чтобы гусеница была на весу.
Выполните следующие действия для защиты
3.
Очистите наружную поверхность
цилиндров, поршневых колец и т.д. от
снегохода и нанесите на нее ингибитор
коррозии.
коррозии.
1.
Снимите колпачки свечей зажигания и
4.
Поставьте накрытый губчатым чехлом
свечи зажигания.
снегоход на хранение в сухое, хорошо
2.
Залейте полную чайную ложку моторного
проветриваемое место.
масла в каждое отверстие для свечей
5.
Во время хранения, перевозки или
зажигания.
эксплуатации снегоход должен
3.
Наденьте колпачки на свечи зажигания, а
находиться в вертикальном положении.
затем установите свечи зажигания на
XCS00870
головку цилиндра так, чтобы электроды
ВНИМАНИЕ
были заземлены. (Это ограничит
При неправильной очистке могут быть
искрение при выполнении следующего
повреждены такие пластмассовые
действия.)
детали, как капот, крышки, ветровые
4.
Проверните двигатель несколько раз при
стекла, рассеиватели фар, защитные
помощи стартера. (При этом стенки
стекла индикаторов и т.д. Для очистки
цилиндра покроются маслом.)
пластмассовых деталей используйте
ОСТОРОЖНО! Во избежание
мягкую чистую ткань или губку,
повреждения или получения травмы от
смоченную водой и мягким моющим
искрения обязательно заземлите
средством.
электроды свечей зажигания при
Не используйте агрессивные химикаты
проворачивании двигателя. [XWS00601]
для пластмассовых деталей. Не
5.
Снимите колпачки со свечей зажигания, а
используйте ткани или губки, которые
затем установите свечи зажигания и
находились в контакте с
колпачки на место.
концентрированными или абразивными
Топливо
веществами для очистки,
Для предотвращения окисления и сгущения
растворителями или разбавителями,
топлива, образования налета и замедления
топливом (бензином), средством для
коррозии топливной системы и инжекторов
удаления ржавчины или ингибиторами,
добавляйте в топливный бак стабилизатор
тормозной жидкостью, антифризом или
топлива. Там, где используется
электролитом.
кислородосодержащее топливо (газохол),
Не используйте высоконапорные
проконсультируйтесь с дилером Yamaha.
промыватели или пароструйные
очистители, так как это может привести к
попаданию воды и повреждению
97

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Хранение
следующих деталей: уплотнения
(подвески направляющих, передней
подвески и тормозов), электрических
узлов (соединения, разъемы,
измерительные приборы, переключатели
и фары), вентиляционные шланги и
отверстия.
Для снегоходов с ветровым стеклом: Не
используйте концентрированные
средства или жесткие губки, так как это
может стать причиной потускнения или
появления царапин. Некоторые
очищающие составы для пластмассы
могут оставлять царапины на ветровом
стекле. Проверьте средство на
небольшом скрытом участке ветрового
стекла, чтобы убедиться, что это средство
не оставляет следов. Если ветровое
стекло поцарапано, после промывки
воспользуйтесь высококачественной
полировальной пастой для пластмассы.
Аккумуляторная батарея
Извлеките батарею из снегохода. Храните в
сухом, холодном месте при температуре выше
0 °C (32 °F), но ниже 30 °C (90 °F). Один раз в
месяц проверяйте состояние батареи и при
необходимости заряжайте ее. ВНИМАНИЕ:
Следите за тем, чтобы батарея была всегда
заряженной. Хранение незаряженной
батареи может привести к ее необратимому
повреждению. [XCS00691]
ПРИМЕЧАНИЕ
Прежде чем устанавливать батарею, поручите
дилеру фирмы Yamaha осмотреть и полностью
зарядить ее.
98

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Технические характеристики
XSU12468
Топливо:
Тип:
Габаритные размеры:
ТОЛЬКО ОБЫЧНЫЙ
Габаритная длина:
НЕЭТИЛИРОВАННЫЙ БЕНЗИН
RST90GT 3195 мм (125.8 дюйм) (CAN)
Мин. насосное октановое число (R+M)/2:
RST90GT 3210 мм (126.4 дюйм)
RST90GT 86 (CAN)
(FIN)(RUS)(SWE)
RST90TF 86 (CAN)
RST90TF 3210 мм (126.4 дюйм)
Минимальное исследовательское октановое
Габаритная ширина:
число:
RST90GT 1225 мм (48.2 дюйм) (CAN)
RST90GT 91 (FIN)(RUS)(SWE)
RST90GT 1275 мм (50.2 дюйм)
RST90TF 91 (FIN)(RUS)(SWE)
(FIN)(RUS)(SWE)
Система запуска:
RST90TF 1275 мм (50.2 дюйм)
Электрический стартер
Габаритная высота:
Уровень шума и уровень вибрации:
1380 мм (54.3 дюйм)
Уровень шума SAE J1161 (Процедура
Сухой вес:
измерения уровня шума при движении для
RST90GT 302.0 кг (666 фунт) (CAN)
снегоходов):
RST90TF 304.0 кг (670 фунт) (CAN)
RST90GT 61.0 дБ(А) (FIN)(RUS)(SWE)
Масса в рабочем состоянии:
RST90TF 64.0 дБ(А) (FIN)(RUS)(SWE)
RST90GT 341.0 кг (752 фунт)
Уровень шума SAE J192 (Уровень внешнего
(FIN)(RUS)(SWE)
шума для снегоходов):
RST90TF 341.0 кг (752 фунт)
RST90GT 76.0 дБ(А) (FIN)(RUS)(SWE)
(FIN)(RUS)(SWE)
RST90TF 76.0 дБ(А) (FIN)(RUS)(SWE)
Положение лыж:
Вибрация на сиденье (EN1032, ISO 5008):
1086 мм (42.8 дюйм)
RST90GT Не более 0.5 м/с²
(FIN)(RUS)(SWE)
Двигатель:
RST90TF Не более 0.5 м/с²
Тип:
(FIN)(RUS)(SWE)
С жидкостным охлаждением 4-тактный, 12
Вибрация на руле (EN1032, ISO 5008):
клапанов
RST90GT Не более 2.5 м/с²
Расположение цилиндров:
(FIN)(RUS)(SWE)
С наклоном назад параллельно 3 цилиндра
RST90TF Не более 2.5 м/с²
Смещение:
(FIN)(RUS)(SWE)
1049 cм³
Отверстие × ход:
Шасси:
82.0 × 66.2 мм (3.23 × 2.61 дюйм)
Приводная гусеница:
Частота вращения на холостом ходу:
Материал:
1250-1350 об/мин
Прессованная резина, тяга из
Моторное масло:
стекловолокна с усилением
Рекомендуемое качество:
Тип:
Техобслуживание API тип SG или более
С внутренним приводом
высокого качества, стандарт JASO MA
Ширина:
Рекомендуемая марка:
381 мм (15.0 дюйм)
YAMALUBE
Провисание:
Тип:
20.0-25.0 мм (0.79-0.98 дюйм)
SAE 0W-30
Опорная длина:
Впрыск топлива:
RST90GT 985 мм (38.8 дюйм)
Идентификационная метка:
RST90TF 1074 мм (42.3 дюйм)
8JA1 00
Задняя подвеска:
Тип:
Подвеска направляющей
99

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Технические характеристики
Ведущее колесо гусеницы:
Вторичное передаточное отношение:
Материал:
RST90GT 39/20 (1.95) (FIN)(RUS)(SWE)
Полиэтиленовая
RST90GT 39/23 (1.70) (CAN)
Число зубьев:
RST90TF 39/20 (1.95) (FIN)(RUS)(SWE)
9
RST90TF 39/21 (1.86) (CAN)
Передача:
Вторичное передаточное отношение [R]:
Тип сцепления:
RST90GT 2.170 (CAN)
Автоматическое центрифужное сцепление
RST90GT 2.500 (FIN)(RUS)(SWE)
Общее передаточное отношение:
RST90TF 2.380 (CAN)
RST90GT 6.44-1.70 :1 (CAN)
RST90TF 2.500 (FIN)(RUS)(SWE)
RST90GT 7.41-1.95 :1 (FIN)(RUS)(SWE)
Емкость топливного бака:
RST90TF 7.06-1.86 :1 (CAN)
RST90GT 35.6 л (9.41 амер. галлона, 7.83
RST90TF 7.41-1.95 :1 (FIN)(RUS)(SWE)
англ. галлона) (CAN)
Расстояние между шкивами:
RST90GT 38.3 л (10.12 амер. галлона, 8.43
267.0-270.0 мм (10.51-10.63 дюйм)
англ. галлона) (FIN)(RUS)(SWE)
Смещение шкива:
RST90TF 35.6 л (9.41 амер. галлона, 7.83 англ.
13.5-16.5 мм (0.53-0.65 дюйм)
галлона) (CAN)
Скорость включения сцепления (Меняется в
RST90TF 38.3 л (10.12 амер. галлона, 8.43
соответствии с изменением значений высоты
англ. галлона) (FIN)(RUS)(SWE)
над уровнем моря.):
Количество моторного масла:
RST90GT 2800-3200 об/мин
С заменой патрона масляного фильтра:
(FIN)(RUS)(SWE)
3.3 л (3.49 амер. кварты, 2.90 англ. кварты)
RST90GT 2900-3300 об/мин (CAN)
Без замены патрона масляного фильтра:
RST90TF 2600-3000 об/мин (CAN)
3.1 л (3.28 амер. кварты, 2.73 англ. кварты)
RST90TF 2800-3200 об/мин
Общее количество:
(FIN)(RUS)(SWE)
4.0 л (4.23 амер. кварты, 3.52 англ. кварты)
Скорость переключения передач [Меняется в
Тормоз:
соответствии с изменением значений высоты
Тип:
над уровнем моря. Обычно достигается после
Гидравлический дисковый
пробега примерно 800м (0.5 миль).]:
(вентилируемый диск)
RST90GT 8000-8500 об/мин (CAN)
Эксплуатация:
RST90GT 8000-8750 об/мин
Рукоятка рычага, управление левой рукой
(FIN)(RUS)(SWE)
Дроссельная заслонка:
RST90TF 8000-8500 об/мин (CAN)
Эксплуатация:
RST90TF 8000-8750 об/мин
Рукоятка рычага, управление правой рукой
(FIN)(RUS)(SWE)
Электрическая система:
Тип приводной цепи:
Система зажигания:
Зубчатая цепь в масляной ванне
TCI
Масло картера приводной цепи:
Свеча зажигания:
Тип:
Производитель:
Трансмиссионное масло SAE 75W или
NGK
80W API GL-3
Модель:
Емкость:
CR8E
0.25 л (0.26 амер. кварты, 0.22 англ.
Зазор:
кварты)
0.7-0.8 мм (0.028-0.031 дюйм)
Система движения задним ходом:
Аккумуляторная батарея:
Да
Модель:
Первичное передаточное отношение:
YTX20L-BS
3.80-1.00 :1
Напряжение, емкость:
12 В, 18.0 А-ч
100

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Технические характеристики
Номинальный ток в течение десяти часов:
1.8 А
Лампа - напряжение, мощность × количество:
Фара:
12 В, 60/55 Вт × 2
Тип лампы фары:
Галогенная лампа
Задний фонарь/сигнал торможения:
LED
Освещение спидометра:
LED
Индикаторная лампа дальнего света фар:
LED
Лампа аварийной сигнализации:
LED
Индикаторная лампа низкой температуры
охлаждающей жидкости:
LED
101

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Информация для клиентов
XSU12480
Запись идентификационных
номеров
Запишите серийные номера рамы и двигателя
(Основной идентификационный номер) и
идентификационный номер ключа в
предусмотренные для них поля, что может
1
потребоваться при заказе запасных частей у
дилера фирмы Yamaha.
Кроме того, следует записать
идентификационные номера в отдельном
1. Серийный номер двигателя
месте и хранить их на случай кражи снегохода.
Серийный номер рамы
Серийный номер рамы - это семизначное
число, выбитое на раме снегохода.
Идентификационный номер ключа
Серийный номер ключа выбит в указанном
месте.
1. Серийный номер рамы
1. Идентификационный номер ключа
Серийный номер двигателя (Основной
идентификационный номер)
Серийный номер двигателя выбит в указанном
месте.
102

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Информация для клиентов
XSU13460
и/или операций по техническому
Информационная наклейка о
обслуживанию. Периодически вносимые в
контроле выхлопных газов
конструкцию снегохода изменения или
(КАНАДЫ)
опечатки в руководстве могут сделать те или
иные пункты руководства непригодными для
практических действий.
До тех пор, пока Вы полностью не изучите все
особенности данной модели, всегда
обращайтесь за консультацией к Вашему
дилеру фирмы Yamaha, прежде чем
приступать к выполнению какой-либо
операции по техническому обслуживанию.
При необходимости дополнительного
1
технического обслуживания или
1. Информационная наклейка о контроле
дополнительной информации по
выхлопных газов
техническому обслуживанию Вы можете
Информационная наклейка о контроле
приобрести у Вашего уполномоченного
выхлопных газов прикрепляется в указанном
дилера фирмы Yamaha литературу по уходу за
месте (см. рисунок). На этой наклейке указаны
снегоходом.
технические характеристики, относящиеся к
выбросам выхлопных газов, согласно
требованиям федерального законодательства,
государственного законодательства и
министерства охраны окружающей среды
Канады.
XSU12491
ГАРАНТИЯ
Если Вы сами не можете точно установить и
решить проблему, возникшую при
эксплуатации снегохода, обратитесь к
уполномоченному дилеру фирмы Yamaha. Это
особенно важно во время действия гарантии,
так как ремонт, выполненный случайным
лицом, не имеющим соответствующих
полномочий и квалификации, может лишить
Вас гарантии. Помните, что уполномоченный
дилер фирмы Yamaha располагает
специальными инструментами, запасными
частями и знаниями, необходимыми для
правильного ремонта снегохода.
Всегда обращайтесь к дилеру фирмы Yamaha
при возникновении сомнений относительно
подробностей технических характеристик
103

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Индекс
А
Лыжи и полозья
79
Аккумуляторная батарея
86
М
Амортизатор, задний , регулировка
Многофункциональная приборная
демпфирующей силы сжатия
панель
18
(RST90GT)
39
Моторное масло и патрон масляного
Амортизаторы, передние, регулировка
фильтра
66
демпфирующих сил (RST90GT)
37
Н
Амортизаторы, передние, регулировка
Наклон фары, регулировка
86
предварительной натяжки пружин
36
О
Б
Обкатка
45
Багажный отсек с сумкой для багажа
32
Остановка двигателя
52
В
П
Вождение снегохода
45
Переключатель дальнего и ближнего
Воздушный фильтр, проверка
64
света фар
25
Выключатель двигателя
25
Переключатель обогрева рукояток для
Высокогорные наладочные параметры
65
пассажира
31
Г
Перечень предэксплуатационных
Главный переключатель
17
проверок
42
Гнездо для подключения к источнику
Подвеска
36
постоянного тока
26
Подножки для пассажира
31
Гнездо подключения обогревателя
Поиск и устранение неисправностей
92
защитной маски (КАНАДЫ)
27
Правила безопасности
11
Д
Предохранитель, замена
87
Держатель клинового ремня
30
Предупреждающий индикатор низкого
И
уровня масла
24
Идентификационные номера
102
Предупреждающий индикатор низкого
Индикаторная лампа дальнего света фар
21
уровня топлива
23
Индикаторная лампа низкой
Предупреждающий индикатор перегрева
температуры охлаждающей жидкости
22
охлаждающей жидкости
24
Информационная наклейка о контроле
Приводная гусеница и направляющие
выхлопных газов (КАНАДЫ)
103
гусеницы
80
К
Пружины центрального амортизатора и
Капот и крышки
29
задние торсионные пружины,
Капот и крышки , снятие и установка
57
регулировка предварительной натяжки ...38
Карта общего технического обслуживания
Пуск двигателя
44
и смазки
55
Р
Карта периодического технического
Расположение деталей
14
обслуживания для системы контроля
Расположение наклеек с важными
выхлопа
53
указаниями
1
Картер приводной цепи
75
Регулятор обогрева рукояток/рычага
Клапанный зазор
66
управления дроссельной заслонкой
26
Клиновой ремень
72
Рукоятки для пассажира
31
Кожух привода
29
Рычаг дроссельной заслонки
17
Комплект инструментов
57
Рычаг переключения передач
28
Л
Рычаг стояночного тормоза
28
Лампа фары, замена
84
Рычаг тормоза
27

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Индекс
С
Свечи зажигания, проверка
60
Свободный ход троса дроссельной
заслонки , регулировка
61
Система блокировки дроссельной
заслонки (T.O.R.S.)
17
Система блокировки дроссельной
заслонки (T.O.R.S.), проверка
62
Система охлаждения
70
Система рулевого управления
80
Смазка
83
Соединения и крепежные детали
86
Спинка
32
Т
Технические характеристики
99
Топливо
34
Тормоз и стояночный тормоз
76
Транспортировка
52
Тяги управления , регулировка
40
Тягово-сцепное устройство
[RST90GT (РОССИЯ) / RST90TF
(КАНАДЫ)(РОССИЯ)] и кронштейн
тягово-сцепного устройства
[RST90GT (КАНАДЫ)(ЕВРОПЫ) /
RST90TF (ЕВРОПЫ)]
33
У
Увеличение срока службы приводной
гусеницы
50
Удлинитель салазок , регулировка
предварительного натяга пружин
41
Указатель уровня топлива и индикатор
уровня обогрева рукояток/рычага
управления дроссельной заслонкой
22
Управление снегоходом
50
Устройство самодиагностики
25
Х
Хранение
97















содержание      ..     2      3      4
