Снегоход Ski-Doo tundra. Инструкция - часть 10

43

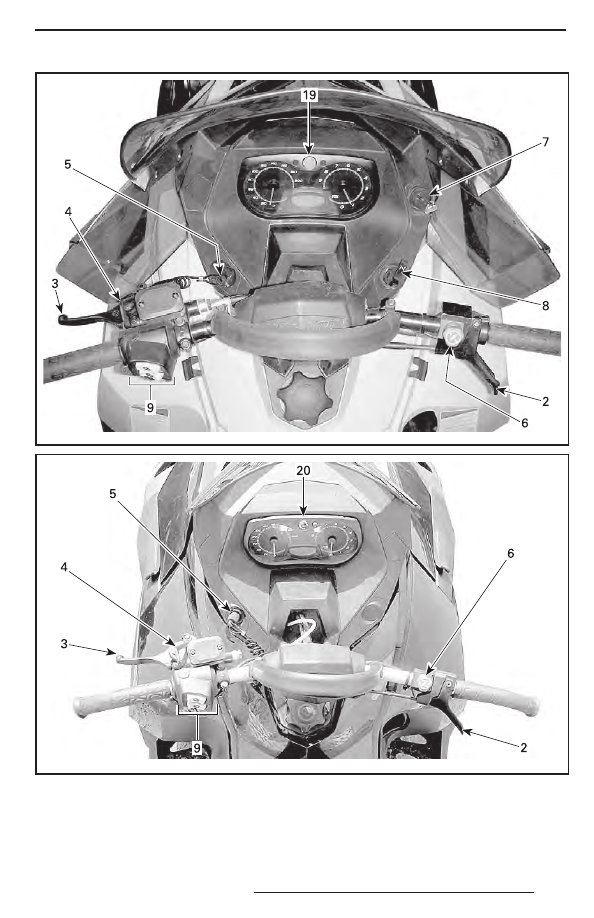

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 010 -007-008_b

mmo2 011 -003-007_a

44

mmo2 011 -003-005_b

ТИПОВОЙ ВАРИАНТ

mmo2 010 -007-009_b

TUNDRA

mmo2 008 -003-069_i

TUNDRA LT

1) Руль

Руль предназначен для управления кур-

сом снегохода. Когда Вы поворачиваете

руль вправо или влево, в ту же сторону

поворачиваются и лыжи, соответственно,

поворачивая Вашу машину.

!



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении зад-

ним ходом может привести к потере

контроля над снегоходом.

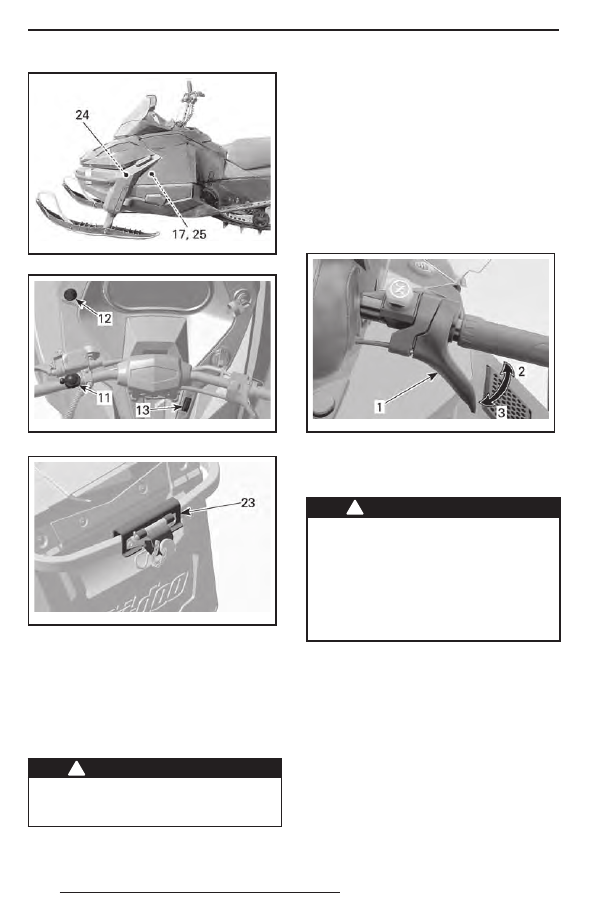

2)  Рычаг дроссельной

заслонки

Рычаг дроссельной заслонки располага-

ется на правой стороне руля.
Управление рычагом осуществляется

большим пальцем. Нажатие на рычаг

дроссельной заслонки приводит к увели-

чению оборотов двигателя. При полном

отпускании рычага дроссельной заслонки

двигатель автоматически переходит в ре-

жим холостого хода.

mmo2 008 -008-011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверьте

работу рычага дроссельной заслон-

ки. Рычаг, отпущенный после нажа-

тия, должен самостоятельно возвра-

щаться в исходное положение. Экс-

плуатация снегохода с неисправным

механизмом привода дросселя кате-

горически запрещена.

3) Рычаг тормоза

Рычаг тормоза располагается на левой

стороне руля.
Нажатие на рычаг приводит в действие

тормозной механизм. При отпускании ры-

чаг автоматически возвращается в исход-

ное положение. Эффективность тормо-

жения зависит от приложенного к рычагу

усилия, а также от характера местности

и снежного покрова.

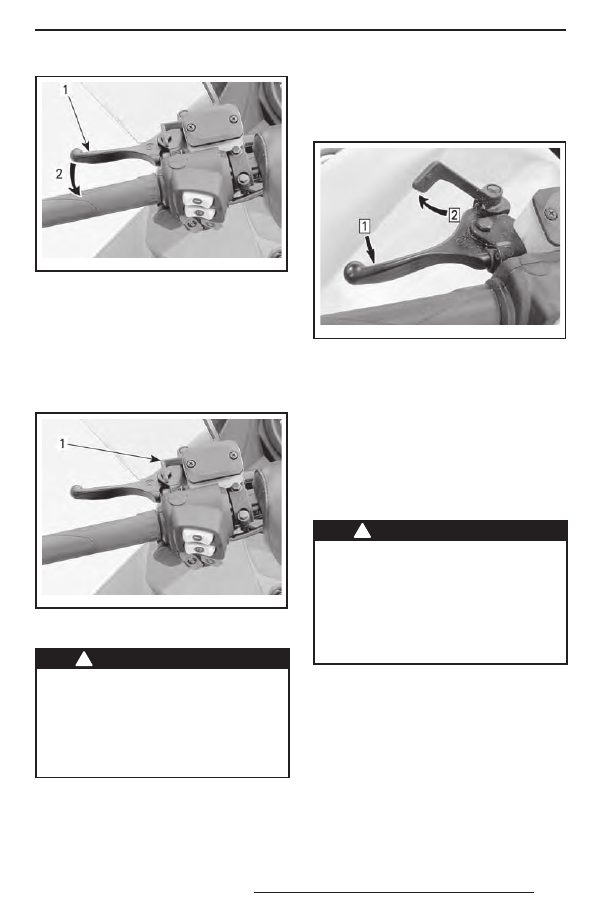

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

45

mmo2 008 -008-012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза

4)  Рычаг стояночного тормоза

Рычаг стояночного тормоза расположен

слева на руле.
Стояночный тормоз должен обязательно

включаться во время стоянки снегохода.

mmo2 008 -008-012_c

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убедитесь,

что стояночный тормоз отключён.

Продолжительное движение на сне-

гоходе с нажатым рычагом тормоза

может стать причиной повреждения

тормозной системы, потери тормоз-

ного эффекта и/или возгорания.

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируй-

те его, как указано ниже, с помощью

блокировочного рычага, см. рис.

mmo2 009 -005-006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧНО-
ГО ТОРМОЗА
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2:  Зафиксируйте рычаг тормоза с помощью

блокировочного рычага

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокиру-

ющий рычаг автоматически вернётся

в исходное положение.
Перед началом движения не забывайте

полностью отключать стояночный тормоз.

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед  началом  движения  убеди-

тесь, что стояночный тормоз отклю-

чён. Если стояночный тормоз остаёт-

ся задействованным во время движе-

ния, возможно повреждение тормоз-

ной системы, снижение эффективно-

сти её функционировании или возго-

рание.

5)  Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство)

располагается на левой стороне консоли.
Чтобы  обеспечить  возможность  экс-

плуатации снегохода, необходимо надеть

колпачок шнура безопасности на контакт-

ное устройство.
Снятие колпачка шнура безопасности

с выключателя (контактного устройства)

приведёт к остановке двигателя.

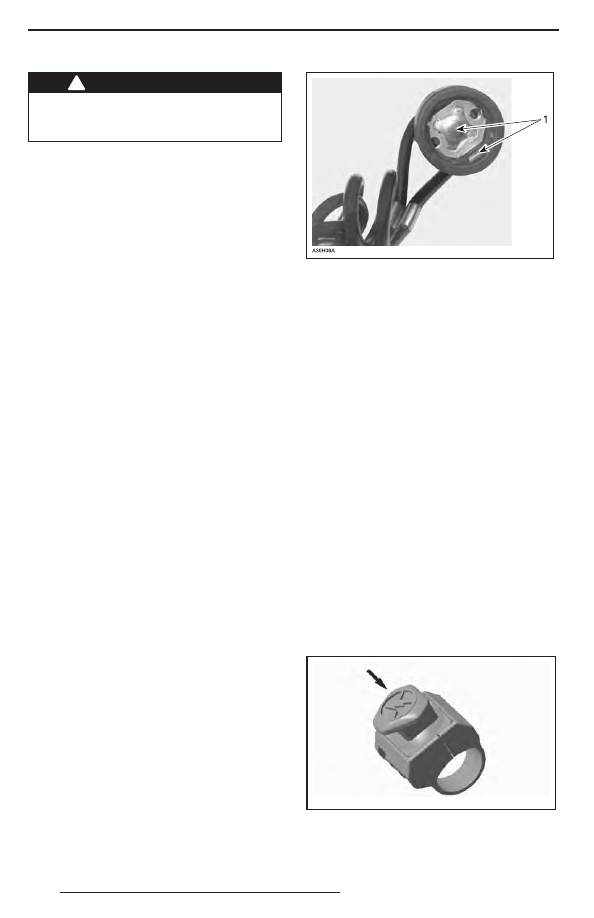

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

46

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необходи-

мо прикрепить шнур безопасности

к петле на одежде.

Модели с двигателями 600 ACE

и 600 HO E-TEC
Если запрограммированный ключ DESS

(колпачок шнура безопасности) правиль-

но установлен на контактное устройство,

должны прозвучать два коротких звуко-

вых сигнала. Если Вы слышите другую

комбинацию звуковых сигналов, обра-

титесь к разделу «СИСТЕМА МОНИТО-

РИНГА (600 ACE И 600 HO E-TEC)» для

определения кода неисправности DESS.

цифровая кодируемая

противоугонная система (DESS)

Модели с двигателями 600 ACE

и 600 HO E-TEC
Цифровая кодируемая противоугонная

система (DESS, Di�itall� Encoded Secu-

Di�itall� Encoded Secu-

rit� S�stem).
В колпачок шнура безопасности встрое-

на электронная схема с уникальным циф-

ровым кодом.
Авторизованный дилер запрограмми-

ровал систему DESS Вашего снегохода,

чтобы  она  могла  распознавать  ключ

DESS, расположенный в колпачке шну-

ра  безопасности  —  это  обеспечива-

ет возможность эксплуатации Вашего

снегохода.
При  использовании  другого  шнура

безопасности, на распознавание которо-

го не запрограммирована система DESS,

двигатель снегохода запустится, но часто-

та вращения коленчатого вала не достиг-

нет значения, достаточного для включе-

ния ведущего шкива вариатора и начала

движения снегохода.
Убедитесь, что колпачок шнура очищен

от грязи или снега.

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Универсальность системы DESS
Авторизованный дилер Ski-Doo может за-

программировать систему DESS Вашего

снегохода для работы с 8-ю различными

ключами DESS.
Мы рекомендуем приобрести дополни-

тельный шнур безопасности у Вашего

авторизованного дилера Ski-Doo. Если

Вы владеете несколькими снегоходами,

оборудованными системой DESS, дилер

Ski-Doo может запрограммировать их та-

ким образом, чтобы каждый из них мог

работать с ключами DESS от других сне-

гоходов.

6)  Выключатель двигателя

Выключатель  двигателя  расположен

справа на руле.
Используйте этот выключатель для оста-

новки двигателя в экстренной ситуации.
Для остановки двигателя следует нажать

на кнопку (переведя её, тем самым, в по-

ложение «OFF»).

mmo2 007 -009-038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
