78

mmo2 009 -005-027_a

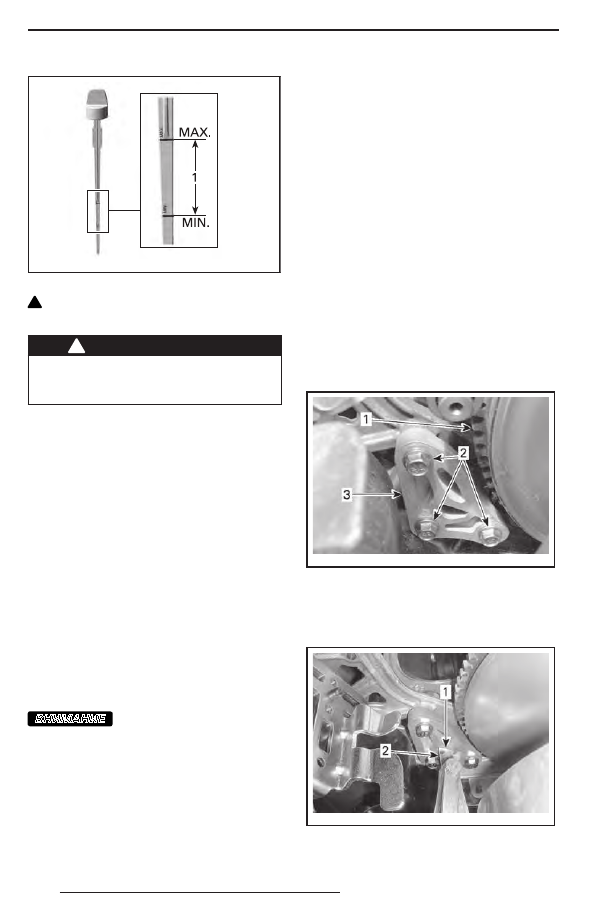

1. Уровень масла между метками «MIN» и «MAX»

!

 ОСТОРОЖНО Моторное масло мо-

жет быть очень горячим.

!



ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте насухо все потеки масла.

Масло является продуктом, опасным

в пожарном отношении.

Система выпуска

отработавших газов

Проверка системы выпуска

отработавших газов
Выхлопная труба глушителя должна рас-

полагаться по центру отверстия в ниж-

нем поддоне. Труба не должна иметь кор-

розионных повреждений и неплотностей

в соединениях. Проверьте надёжность

крепления трубы.
Проверьте состояние крепёжных пружин,

замените их в случае необходимости.
Система выпуска предназначена для сни-

жения уровня шума работающего двига-

теля и улучшения его мощностных ха-

рактеристик. В некоторых странах вне-

сение изменений в конструкцию выхлоп-

ной системы запрещено законом.

ВНИМАНИЕ

Отсутствие какого-либо

компонента системы выпуска, кон-

структивные изменения или повреж-

дения деталей могут стать причиной

серьёзных поломок двигателя.

Свечи зажигания

Проверка состояния или замена свечей

зажигания должны выполняться автори-

зованным дилером Ski-Doo.

Упор двигателя (600 HO E-TEC)

Регулировка упора двигателя
Упор двигателя находится на левой пе-

редней опоре двигателя, перед ведущим

шкивом.
1.  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2.  Снимите левую нижнюю боковую па-

нель, как описано в главе «ОРГАНЫ

УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДО-

ВАНИЕ»

3.  Снимите защитный кожух ремня ва-

риатора, как описано в главе «СНЯ-

ТИЕ ЗАЩИТНОГО КОЖУХА РЕМНЯ

ВАРИАТОРА» данного раздела.

4.  Ослабьте три болта крепления упора

к опоре двигателя, чтобы появилась

возможность его перемещения в вер-

тикальной плоскости (0,5–1 оборот).

mmo2 010 -009-007_a

1. Ведущий шкив
2. Болты упора двигателя
3. Упор двигателя

5.  Вставьте щуп (0,5 мм) в отверстие упо-

ра (см. рисунок).

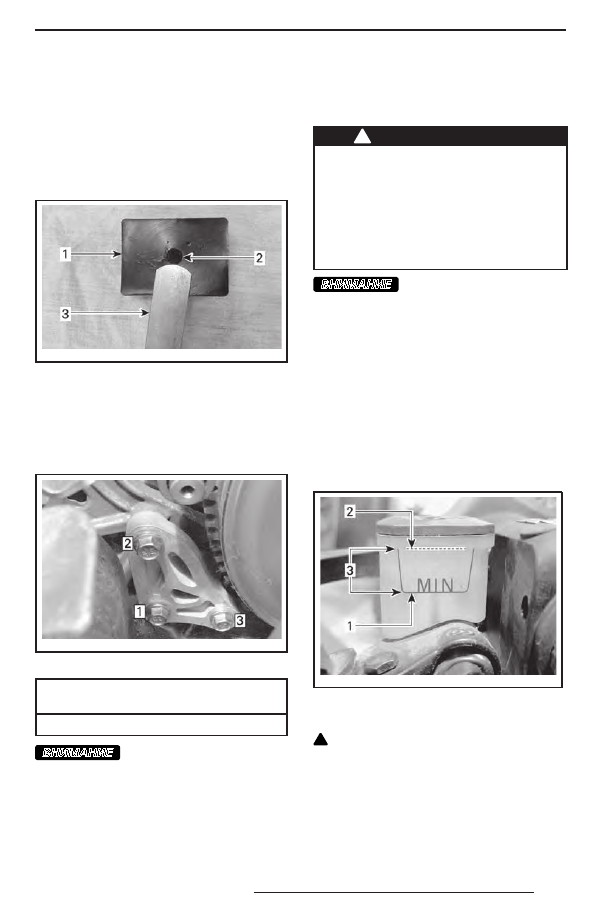

mmo2 010 -009-001_a

1. Отверстие
2. Щуп

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

79

6.  Вставьте щуп между упором двигателя

и резиновым ограничителем (на дви-

гателе).

ПРИМЕЧАНИЕ: Не вставляйте щуп слиш-

ком глубоко, так как он пройдёт над вы-

пуклостью, расположенной на поверхнос-

ти резинового ограничителя, что внесёт

погрешность в регулировку. См. рисунок.

mmo2 010 -009-002_a

1. Резиновый ограничитель
2. Выпуклость
3. Щуп

7.  В указанной на рисунке последова-

тельности затяните болты рекомен-

дуемым моментом. Будьте осторож-

ны — не зажмите щуп.

mmo2 010 -009-007_b

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ

МОМЕНТ ЗАТЯЖКИ БОЛТОВ

УПОРА ДВИГАТЕЛЯ

(10 ± 2) Н•м

ВНИМАНИЕ

Если болты или упор уста-

новлены неверно, возможно серьёзное

повреждение ведущего шкива.

Тормозная жидкость

Рекомендуемая жидкость
Пользуйтесь тормозной жидкостью DOT

4 из герметичной упаковки.

Жидкость в открытой упаковке может

быть засорена или могла впитать влагу

из воздуха.

!



ПРЕДОСТЕРЕЖЕНИЕ

Пользуйтесь тормозной жидкостью

DOT  4  из  герметичной  упаковки.

Во избежание серьёзного поврежде-

ния тормозной системы запрещает-

ся использование тормозных жидкос-

тей, не рекомендуемых типов, также

запрещается смешивать разные типы

жидкости для пополнения бачка.

ВНИМАНИЕ

Тормозная жидкость мо-

жет повредить окрашенные или плас-

тиковые поверхности. Соблюдайте

осторожность. Если жидкость проли-

лась, тщательно промойте это место

водой.
Проверка уровня тормозной

жидкости
Установите снегоход на ровной горизон-

тальной площадке.
Проверьте уровень тормозной жидкости

в бачке. При необходимости долейте ре-

комендованную тормозную жидкость.

mmo2 008 -008-018_a

1. Минимум
2. Максимум
3. Рабочий диапазон

!

 ОСТОРОЖНО Избегайте попадания

тормозной жидкости на кожу или в гла-

за — это может вызвать опасные ожоги.

В случае контакта с кожей, тщательно

промойте это место. В случае попадания

в глаза, немедленно промывайте глаза

большим количеством воды на протя-

жении минимум 10 минут, и как можно

скорее обратитесь к врачу.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

80

Масло для коробки передач

Рекомендуемое масло для

коробки передач

РЕКОМЕНДУЕМОЕ МАСЛО

ДЛЯ КОРОБКИ ПЕРЕДАЧ

XPS SYNTHETIC GEAR OIL (75W 140)

(P/N 293 600 140)

ВНИМАНИЕ

Коробка передач скон-

струирована и прошла эксплуатацион-

ные испытания с использованием мас-

ла XPS™ Synthetic gear oil. Компания

BRP настоятельно рекомендует на про-

тяжении всего срока эксплуатации ис-

пользовать масло XPS Synthetic gear

oil. Повреждения, вызванные исполь-

зованием масла, которое не рекомен-

довано для данной коробки передач,

не будут устраняться в рамках гаран-

тийного обслуживания.
Доступ к коробке передач
Снимите верхнюю и нижнюю боковые

панели, см. раздел «ОРГАНЫ УПРАВ-

ЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ».
Проверка уровня масла

в коробке передач
Установите снегоход на горизонтальную

поверхность. Для проверки уровня мас-

ла отверните контрольную пробку на ле-

вой стороне коробки.
Уровень масла должен доходить до ниж-

ней части отверстия.

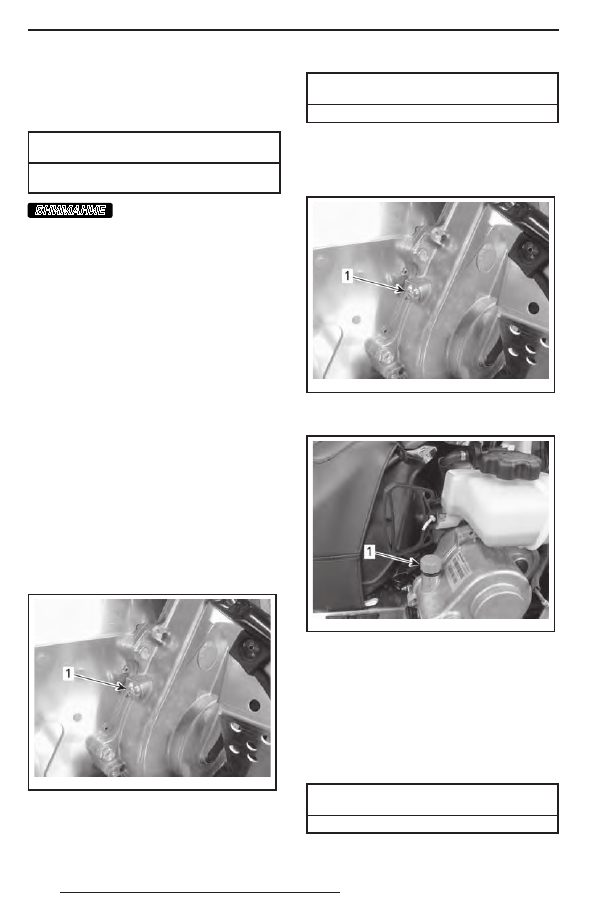

mmo2 009 -004-033_a

1. Пробка контрольного отверстия

1.  Установите пробку контрольного от-

верстия на место и затяните её ука-

занным моментом.

МОМЕНТ ЗАТЯЖКИ ПРОБКИ

КОНТРОЛЬНОГО ОТВЕРСТИЯ

(10 ± 1) Н•м

Долив масла в коробку передач
1.  Выверните пробку контрольного отвер-

стия, расположенную на левой сторо-

не коробки передач.

mmo2 009 -004-033_a

1. Пробка контрольного отверстия

2.  Отверните крышку заливной горловины.

mmo2 009 -004-034_a

ТИПОВОЙ ВАРИАНТ
1. Крышка заливной горловины

3.  Доливайте рекомендованное масло

через заливную горловину, пока оно

не начнёт вытекать через контроль-

ное отверстие.

4.  Установите пробку контрольного от-

верстия на место и затяните её ука-

занным моментом.

МОМЕНТ ЗАТЯЖКИ ПРОБКИ КОН-

ТРОЛЬНОГО ОТВЕРСТИЯ

(10 ± 1) Н•м

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

81

Ремень вариатора

Проверка ремня вариатора
Осмотрите ремень вариатора. Ремень

не должен иметь трещин, потёртостей,

признаков ненормального износа (нерав-

номерный или односторонний износ, от-

сутствие внутренних зубцов, разрывы ни-

тей армирующего корда и т. д.). Возмож-

ные причины ненормального износа: не-

правильная установка шкивов вариатора,

трогание снегохода при излишне высоких

оборотах двигателя, когда гусеничная лен-

та приморожена, начало движения до про-

грева двигателя, наличие задиров или за-

грязнение рабочих поверхностей шкивов,

попадание масла на ремень или остаточ-

ные деформации запасного ремня. Обра-

титесь к авторизованному дилеру Ski-Doo.
Запасной ремень вариатора
Запасной ремень вариатора может хра-

ниться в багажном отделении.
Замена ремня вариатора
Снятие ремня вариатора
1.  Снимите защитный кожух ремня вариа-

тора, см. раздел «ОРГАНЫ УПРАВЛЕ-

НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ».

2.  Вставьте специальное приспособление

для разведения половинок ведомо-

го шкива (DRIVEN PULLEY OPENING

TOOL (P/N 529 017 200)) в резьбовое

отверстие регулировочной муфты.

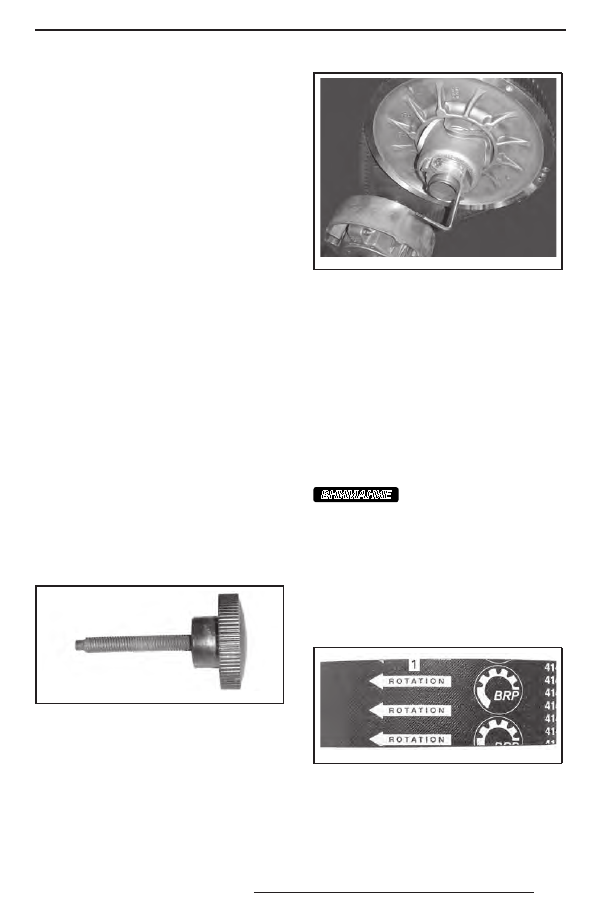

529 017 200

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА

mmo2 012 -005-980

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА
ВСТАВЛЕНО В РЕГУЛИРОВОЧНУЮ МУФТУ

3.  Заворачивая приспособление, разве-

дите фланцы ведомого шкива.

4.  Перетащив  ремень  через  верхний

край, снимите его сначала с ведомо-

го, а затем ведущего шкивов.

Установка ремня вариатора
1.  При необходимости разведите фланцы

ведомого шкива, см. «СНЯТИЕ РЕМНЯ

ВАРИАТОРА».

2.  Наденьте ремень сначала на ведущий,

а затем на ведомый шкивы вариатора.

ВНИМАНИЕ

Во избежание разрыва

или повреждения корда ремня запре-

щается применять усилие или какие-

либо  рычаги  для  установки  ремня

на место.
ПРИМЕЧАНИЕ:
  Максимальный  срок

службы ремня достигается, если ремень

установлен таким образом, что стрелки,

нанесённые на нем, совпадают с направ-

лением его рабочего движения.

mmo2 011 -002-006_a

1.  Стрелки, указывающие направления рабочего

движения ремня

3.  Выверните и снимите приспособление

для разведения ведомого шкива.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
