Снегоход Ski-Doo Skandic. Инструкция - часть 25





97

СИСТЕМА ПРИВОДА

Состояние гусеницы



ПРЕДОСТЕРЕЖЕНИЕ

Перед  началом  операций  по  ре-

гулировке  и  техническому  обслу-

живанию  снегохода  отсоедини-

те  колпачок  шнура  безопасности

(если  иное  не  требуется  по  усло-

виям  проведения  операций).  Сне-

гоход должен быть припаркован в

безопасном месте вдали от снего-

ходных трасс.

Отсоедините колпачок шнура безопасности.
Поднимите  заднюю  часть  снегохода  и  по-
ставьте ее на широкую опору с отражатель-
ным щитком. Не запуская двигатель, вруч-
ную  проверните  гусеницу  и  проверьте  ее
состояние. При обнаружении повреждений,
порезов, обнажения корда, отсутствия или
повреждения  направляющих  обратитесь  к
уполномоченному дилеру Ski-Doo.



ПРЕДОСТЕРЕЖЕНИЕ

Не  изменяйте  конструкцию  гусе-

ницы,  не  устанавливайте  дета-

ли,  усиливающие  сцепление  гу-

сеницы  с  опорной  поверхностью.

На высокой скорости гусеница мо-

жет  лопнуть,  сойти  с  направляю-

щих  катков  и  причинить  серьёз-

ные  травмы  или  стать  причиной

гибели  людей.  Не  эксплуатируй-

те  снегоход  и  не  проворачивайте

гусеницу,  если  гусеница  разорва-

на, повреждена или изношена (ви-

ден корд).

Натяжение и центровка гу-

сеницы

ПРИМЕЧАНИЕ:  Операции  регулирования
натяжения  и  выравнивания  гусеничной
ленты  являются  взаимосвязанными.  Обе
регулировки  должны  производиться  одно-
временно.



ПРЕДОСТЕРЕЖЕНИЕ

Во  избежание  серьёзных  травм  и

увечий:

–  НЕ  стойте  позади  или  рядом  с

вращающейся гусеницей;

–  гусеницу, поднятую над опорной

поверхностью,  проворачивайте

только на малой скорости.

Из быстро вращающейся гусеницы

могут  неожиданно  вылететь  сло-

манные  шипы,  звенья  гусеницы

или какие-то посторонние предме-

ты, которые способны нанести се-

рьёзные травмы окружающим.

Натяжение гусеничной ленты

ПРИМЕЧАНИЕ:  Перед  регулировкой  натя-
жения гусеничной ленты совершите пробег
на снегоходе по снежному покрову в тече-
ние 15–20 минут.
Отсоедините  колпачок  шнура  безопасно-
сти от выключателя двигателя.
Поднимите заднюю часть снегохода и уста-
новите на широкую опору с отражательным
щитом.
Задняя подвеска должна находиться в сво-
бодном  состоянии.  Проверьте  наличие  за-
зора приблизительно посредине между пе-
редними  и  задними  направляющими  кат-
ками.  Измерьте  зазор  между  гусеницей  и
накладкой  опорных  полозьев  посередине
длины опорных полозьев. При нормальном
натяжении гусеничной ленты величина за-
зора должна соответствовать номинально-
му  значению,  которое  приведено  в  разде-
ле  «ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ».
Если  натяжение  гусеничной  ленты  недо-
статочно, движение снегохода будет сопро-
вождаться глухим шумом.
ПРИМЕЧАНИЕ:  Для  измерения  натяжения
гусеницы  рекомендуем  применять  специ-
альный инструмент (P/N 414 348 200).

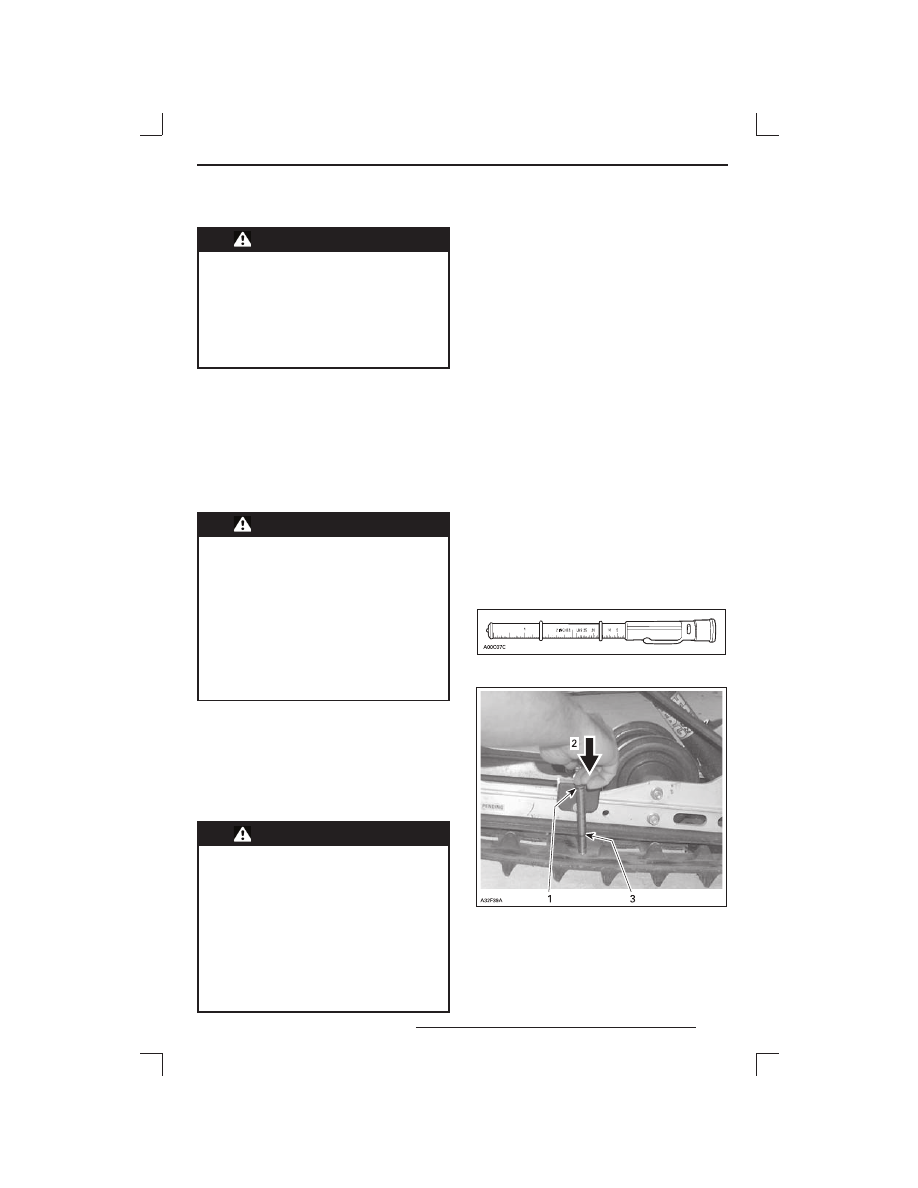

ИНСТРУМЕНТ ДЛЯ ИЗМЕРЕНИЯ НАТЯЖЕНИЯ
ГУСЕНИЦЫ

ТИПОВОЙ ВАРИАНТ
1.  Положение уплотнительного кольца при

усилии 7,3 кг.

2.  Нажимайте на верхнюю часть инструмен-

та, пока она не войдёт в соприкосновение с
уплотнительным кольцом.

3.  Измеренный прогиб гусеницы под действи-

ем нагрузки

98

ВНИМАНИЕ

ВНИМАНИЕ

Слишком  сильное  на-

тяжение  гусеницы  ведёт  к  потере

мощности  и  чрезмерной  нагрузке

на компоненты подвески.
Регулировка натяжения гусеницы:

1.  Отсоедините  колпачок  шнура  безопас-

ности от выключателя двигателя.

2.  Ослабьте  болты  крепления  задних  на-

правляющих катков.

3.  Ослабьте контргайки (только на некото-

рых  моделях).  Затем  вращением  регу-
лировочных болтов установите требуе-
мое натяжение гусеничной ленты.

ПРИМЕЧАНИЕ:  Если  Вам  не  удаётся  пра-
вильно отрегулировать натяжение гусенич-
ной ленты, обратитесь к дилеру Ski-Doo.

1

2

3

A05F0EA

ТИПОВОЙ ВАРИАНТ
1.  Регулировочный болт
2.  Ослабьте контргайку (на некоторых моделях)
3.  Ослабьте винт

4.  Затяните болты крепления и контргайки

(на некоторых моделях).

5.  Проверьте положение гусеницы.

Центровка гусеницы



ПРЕДОСТЕРЕЖЕНИЕ

Перед  проверкой  положения  гусе-

ницы убедитесь в отсутствии в ней

посторонних  предметов,  которые

могут  вылететь  при  включении

двигателя.  Снегоход  должен  сто-

ять на опоре, которая имеет широ-

кое основание и защитную заднюю

стенку. Следите, чтобы руки, ноги,

инструмент  или  одежда  не  оказа-

лись  захвачены  вращающимися

деталями. Убедитесь в отсутствии

людей поблизости и позади снего-

хода. Не проворачивайте гусеницу

на высокой скорости.

Пустите двигатель и слегка нажмите на ры-
чаг  дроссельной  заслонки,  чтобы  гусенич-
ная  лента  начала  медленно  вращаться.
Длительность  работы  гусеничного  движи-
теля в подобном режиме не должна превы-
шать 15-20 секунд.

Проверьте  симметричность  положения  гу-
сеничной ленты относительно накладок по-
лозьев: расстояние между полозьями и на-
правляющими гребнями гусеничной ленты
должно быть одинаковым с обеих сторон.

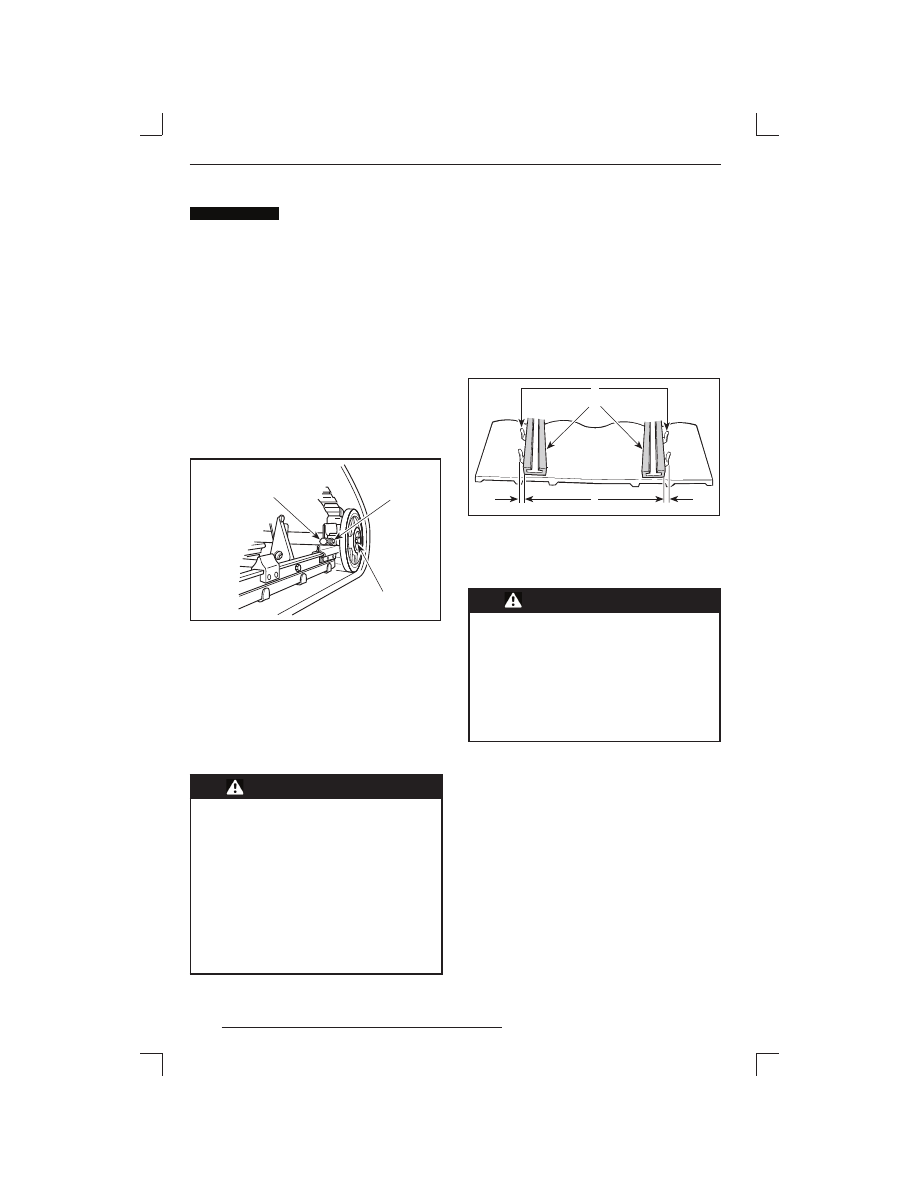

A01F05A

1

2

3

1. Направляющие гребни.
2. Накладки полозьев
3. Одинаковые расстояния с обеих сторон

Регулировка положения гусеницы:



ПРЕДОСТЕРЕЖЕНИЕ

Перед  началом  операций  по  ре-

гулировке  и  техническому  обслу-

живанию  снегохода  отсоедини-

те  колпачок  шнура  безопасности

(если  иное  не  требуется  по  усло-

виям  проведения  операций).  Сне-

гоход должен быть припаркован в

безопасном месте вдали от снего-

ходных трасс.

1.  Отсоедините  колпачок  шнура  безопас-

ности от выключателя двигателя.

2.  Ослабьте  стопорные  винты  заднего  на-

правляющего катка.

3.  Отпустите контргайки (на некоторых мо-

делях).

4.  Подтяните  регулировочный  болт  на

той  стороне  движителя,  где  расстоя-
ние  между  направляющими  гребнями  и
опорным полозом наибольшее.

СИСТЕМА ПРИВОДА

99

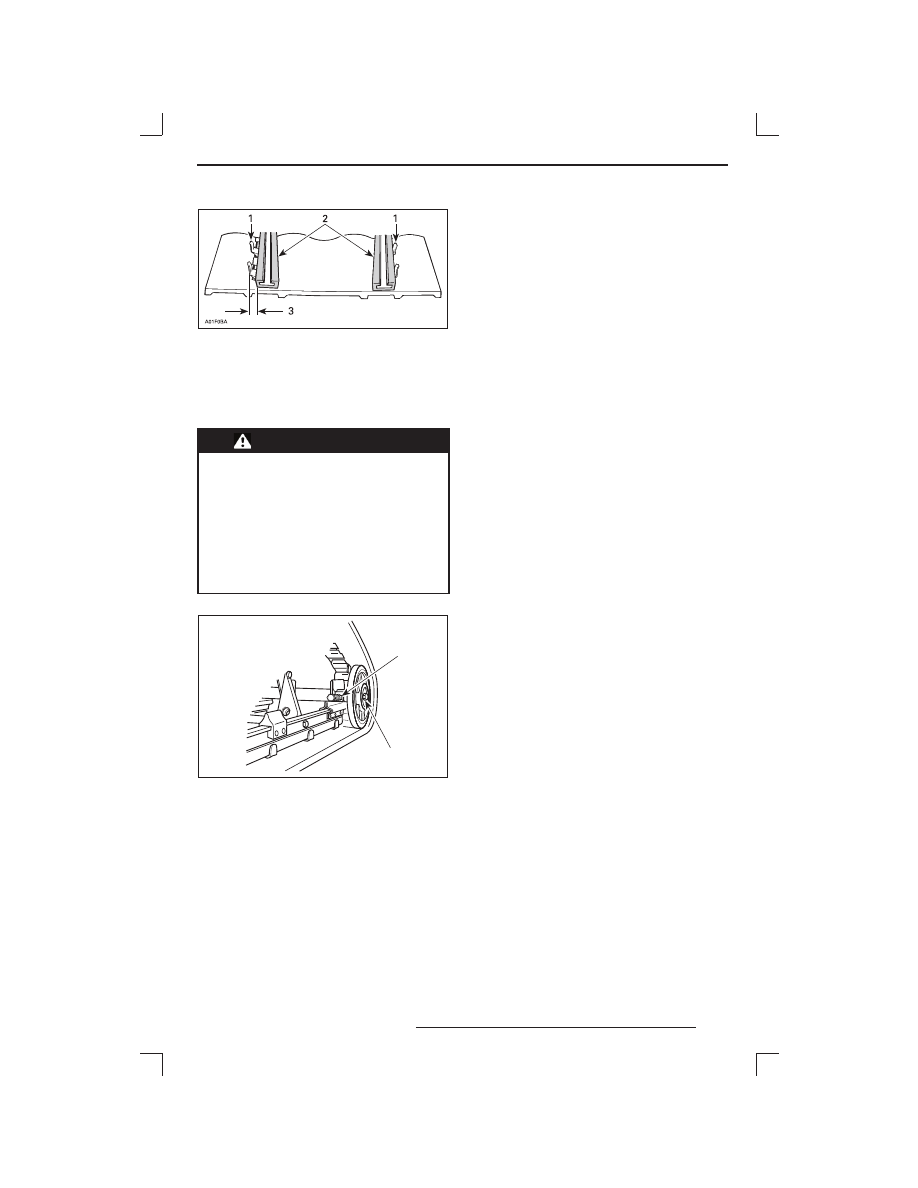

1.  Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой

стороне

Затяните  контргайки  (на  некоторых  моде-
лях) и регулировочные болты.



ПРЕДОСТЕРЕЖЕНИЕ

Если  контргайки  плохо  затяну-

ты,  регулировочные  болты  могут

ослабнуть,  что  приведёт  к  чрез-

мерному  ослаблению  натяжения

гусеницы,  а  при  некоторых  усло-

виях эксплуатации направляющие

катки могут выкатиться на грунто-

зацепы, прижать гусеницу к тунне-

лю  и  застопорить  её.  Следите  за

затяжкой болтов.

1

2

A05F0EB

ТИПОВОЙ ВАРИАНТ:
1. Подтянуть (на некоторых моделях)
2. Затянуть крутящим моментом 48 Нм

Снова пустите двигатель и на малой скоро-
сти движения гусеничной ленты проверьте
симметричность её положения относитель-
но опорных полозьев.

После  регулировки  опустите  снегоход  на
опорную поверхность.

СИСТЕМА ПРИВОДА

100

ЭЛЕКТРООБОРУДОВАНИЕ

Аккумуляторная батарея

Аккумуляторная  батарея  этих  моделей  не

требует  технического  обслуживания.  Уро-

вень электролита не проверяется.



ПРЕДОСТЕРЕЖЕНИЕ

ЧЕРНЫЙ  провод  аккумуляторной

батареи  всегда  необходимо  отсо-

единять  первым  и  подсоединять

последним.



ПРЕДОСТЕРЕЖЕНИЕ

Не заряжайте аккумуляторную ба-

тарею  на  борту  снегохода.  Элек-

тролит  батареи  содержит  ядо-

витую  и  агрессивную  по  отноше-

нию к металлам серную кислоту. В

случае попадания на кожу смойте

кислоту  водой  и  немедленно  об-

ратитесь к врачу.



ПРЕДОСТЕРЕЖЕНИЕ

При  повреждении  аккумулятор-

ной  батареи  и  необходимости  ее

демонтажа  наденьте  непромокае-

мые перчатки.

ВНИМАНИЕ

ВНИМАНИЕ

Пролитый  электролит

немедленно смойте водным раство-

ром пищевой соды во избежание по-

вреждения компонентов снегохода.
