Снегоход Ski-Doo rev-xp. Инструкция - часть 35





138

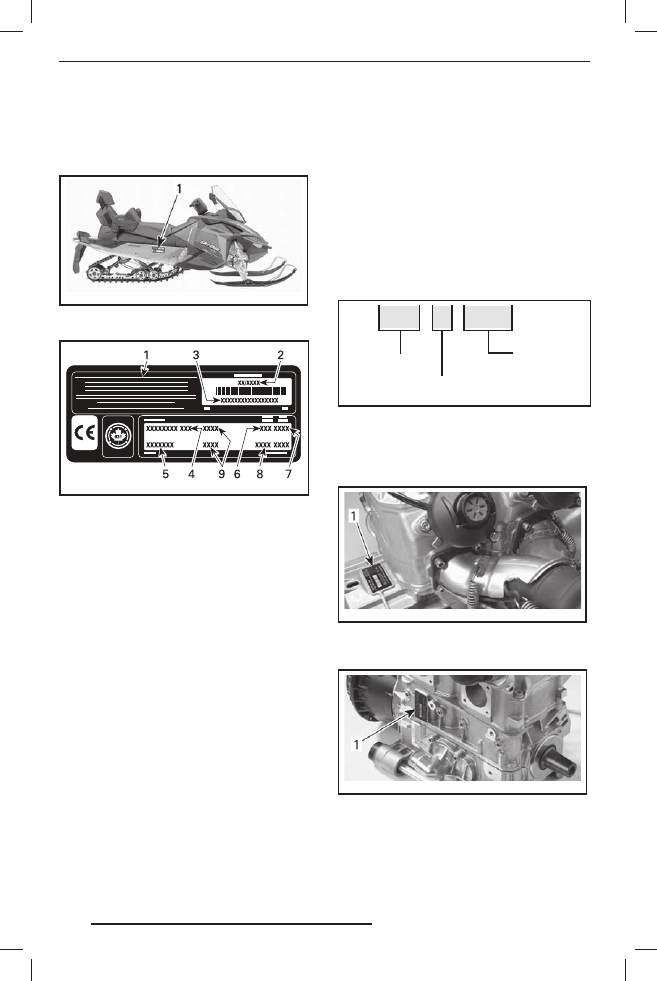

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

Табличка с данными
снегохода

Табличка с данными снегохода находит-
ся на правой стороне туннеля

mmo2 008 -003 -008_a

ТИПОВОЙ ВАРИАНТ
1. Табличка с данными снегохода

mmo2 007 -002 -005_a

ТАБЛИЧКА С ДАННЫМИ СНЕГОХОДА
1. Производитель
2. Дата выпуска
3. Идентификационный номер (VIN)
4. Название модели
5. Комплектация
6. Тип двигателя
7. Модельный год
8. Цветовые коды
9.  Масса/мощность двигателя (модели для

Европейских стран)

Идентификационный
номер снегохода (VIN)

Основные сборочные единицы снегохо-
да (двигатель и шасси) имеют индиви-
дуальные идентификационные номера.
Эти номера могут потребоваться, на-
пример, при обращении с рекламаци-
ей для гарантийного ремонта или при
поиске украденного снегохода. Иден-
тификационные номера необходимы
дилеру для правильного оформления
гарантийной заявки. Гарантийные обя-
зательства компании BRP аннулируют-
ся, если заводские номера двигателя
и шасси удалены или испорчены любым
способом. Мы настоятельно рекомен-

дуем Вам записать все идентифика-
ционные номера Вашего снегохода
и сообщить их в регистрирующую ор-
ганизацию.

Идентификационный номер (VIN)

Идентификационный номер снегохода
(VIN) указан в табличке. (см. выше) и вы-
бит на туннеле рядом с табличкой.

Номер модели и год выпуска снегохо-
да (модельный год) являются составной
частью идентификационного номера
снегохода (VIN). См. рисунок выше.

2BP S L SA B 9 A 1 0 00001

Номер модели

Серийный

номер

Модельный год:

А=2010, B=2011,





C=2012, и т. д.

Номер двигателя

Расположение номеров на различных
двигателях указано на приведенных
ниже рисунках.

mmo2 007 -002 -007_a

ТИПОВОЙ ВАРИАНТ — ДВИГАТЕЛИ 600 И 600
HO E-TEC
1. Номер двигателя

mmo2 007 -002 -006_a

ДВИГАТЕЛИ 800R POWER TEK И 800R E-TEC
1. Номер двигателя

20.09.2012   15:18:57

20.09.2012   15:18:57

139

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛИ 600

МОДЕЛЬ

600

ДВИГАТЕЛЬ

Тип двигателя

Rotax® 593, жидкостное охлаждение, с ле-

пестковыми клапанами, RAVE

Количество цилиндров

2

Рабочий объём, см

3

597

Диаметр цилиндра, мм

76

Ход поршня, мм

65,8

Частота вращения коленчатого вала,
при которой развивается максимальная
мощность, об/мин

8100

Карбюратор

× TM-40

Система выпуска отработавших газов

Единая настроенная труба, глушитель

Моторное масло

XPS SYNTHETIC BLEND 2-STROKE OIL

(P/N 293 600 100)

(1)

Ёмкость резервуара системы смазки, л

3,7

Охлаждающая жидкость

50% антифриза/50% дистиллированной

воды. Используйте готовую охлаждающую

жидкость BRP PREMIXED COOLANT
(P/N 219 700 362) или охлаждающую

жидкость, предназначенную для использо-

вания в алюминиевых двигателях.

Рекомендуемое топливо

Стандартный неэтилированный бензин

(топливо, содержащее МАКСИМУМ 10%

этанола)

Минимальное октановое число

92 (топливо БЕЗ этанола)

95 (топливо, которое может содержать

МАКСИМУМ 10% этанола)

Ёмкость топливного бака, л

40

20.09.2012   15:18:57

20.09.2012   15:18:57

140

МОДЕЛЬ

600

СИСТЕМА ПРИВОДА

Тип ведущего шкива вариатора

TRA III

Тип ведомого шкива вариатора

QRS

Включение, об/мин

MX Z

3800

Summit Sport

Grand Touring Sport

3400

Масло в картере цепной передачи

XPS SYNTHETIC CHAINCASE OIL

(P/N 413 803 300)

Количество зубьев
малой звёздочки

Grand Touring Sport

23

MX Z

25

Summit Sport

19

Количество зубьев
большой звёздочки

Summit Sport

49

MX Z
Grand Touring Sport

45

Количество зубьев ведущей звёздочки

8

Номинальная ширина
гусеницы, см

Summit Sport

Grand Touring Sport

40,6

MX Z

38

Номинальная длина
гусеницы, см

MX Z

305

Grand Touring Sport

348,6

Summit Sport

370,5

Высота профиля
гусеницы, мм

MX Z
Grand Touring Sport

31,8

Summit Sport

57,2

Натяжение гусеницы

Прогиб, мм

30–35

Усилие

(2)

,



кг

7,3

Центровка гусеницы

Равное расстояние между полозьями и на-

правляющими гребнями гусеничной ленты

с обеих сторон.

ТОРМОЗНАЯ СИСТЕМА

Тип тормозной системы

Гидравлическая, REV-XP

TM

Тормозная жидкость

DOT 4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

20.09.2012   15:18:57

20.09.2012   15:18:57

141

МОДЕЛЬ

600

ПОДВЕСКА

Передняя подвеска

REV-XP

Передний
амортизатор

Grand Touring

Summit Sport

Motion control

Максимальный ход передней подвески, мм

229

Задняя подвеска

Summit Sport

Grand Touring Sport

SC-5 M

MX Z

SC-5

Центральный
амортизатор

MX Z Sport

Grand Touring Sport

Summit Sport

Motion control

Задний амортизатор

MX Z Sport

Motion control

Summit Sport

Grand Touring Sport

HPG

Максимальный ход
задней подвески, см

Summit Sport

35,6

Grand Touring Sport

34

MX Z

38,1

ЭЛЕКТРООБОРУДОВАНИЕ

Мощность, Вт (об/мин)

360 (6000)

Лампы фары (дальний/ближний свет)

× 60/55 Вт (H-4)

Лампа заднего фонаря

5/21

Свечи зажигания

Тип

NGK BR10ECS

(3)

Зазор, мм

0,75 ± 0,05 (не регулируется)

Предохранитель

См. «

ПРЕДОХРАНИТЕЛИ

» в разделе

«

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБ-

СЛУЖИВАНИЯ

».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

20.09.2012   15:18:57

20.09.2012   15:18:57
