Снегоход Ski-Doo Expedition SE LE. Инструкция - часть 14

ПРЕДОСТЕРЕЖЕНИЕ

Предметы на заднем багажнике

дол ж ны быть н а д ёж н о з а к р е -

плены. Не перевозите хрупкие

предметы. Тяжёлый груз на за-

днем багажнике может ухудшить

управляемость снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Отрег улируйте подвеск у в со -

ответствии с нагрузкой. Грузо-

подъёмность задней багажной

площадки ограничена: МАКСИ-

МУМ — 30 кг. При перевозке гру-

за передвигайтесь осторожно.

Неровности преодолевайте на

малой скорости.

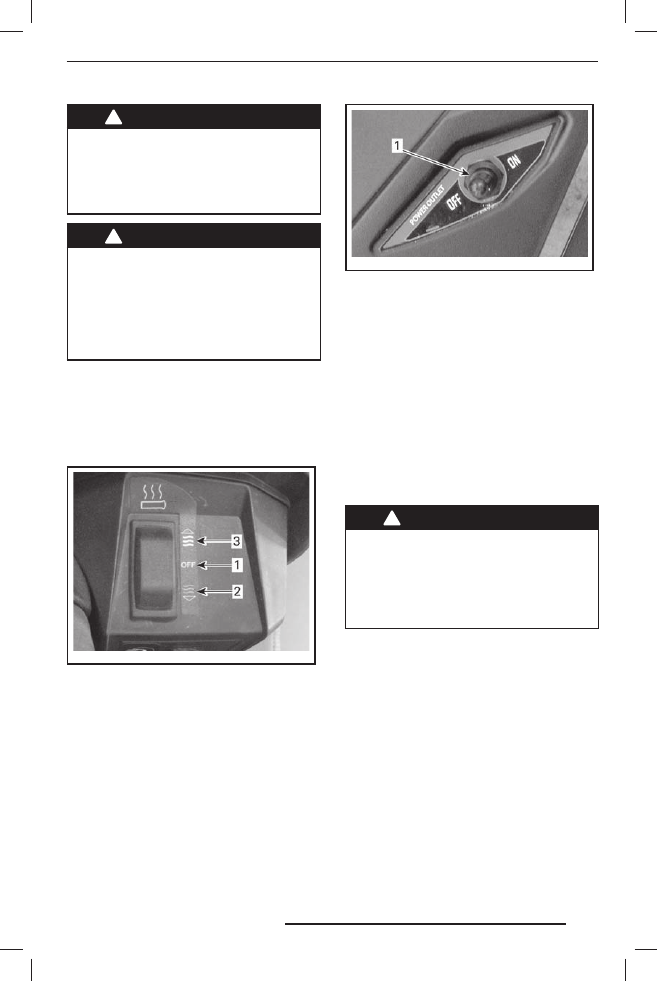

19) Выключатель обогрева

поручней пассажира

Выключатель находится на левом поручне
пассажира.
Отрегулируйте интенсивность обогрева, как
показано на рисунке.

mmo2009-005-010_ a

1. Выключено («OFF»)
2. Тепло
3. Горячо

20) Электрическая розетка (12 В)

На всех моделях электрическая розетка
(12 В) устанавливается в передней части
снегохода, рядом с рулевой колонкой.
На модели Expedition

SE в задней части

снегохода, в багажном отделении, устанав-
ливается дополнительная электрическая
розетка (12 В). Электрическое напряжение
на заднюю розетку подаётся через выклю-
чатель, расположенный рядом с рулевой
колонкой.

mmo2010-002-015_ a

EXPEDITION SE
1. Выключатель задней электрической розетки

Электрическая розетка предназначена для
подключения электроприборов, напряжение
питания которых составляет 12 В.

21) Сцепное устройство

Сцепное устройство можно использовать
для буксировки различных грузов. Исполь-
зуйте буксировочную штангу.
При присоединении какого-либо оборудова-
ния, всегда следуйте рекомендациям про-
изводителя.
ПРИМЕЧАНИЕ: Допустимый вес буксируе-
мого груза указан в табличке на корпусе сне-
гохода. Не перегружайте снегоход.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-

ровки груза запрещено. Исполь-

зуйте жёсткую буксирную штан-

гу. Груз, буксируемый на канате,

может врезаться в снегоход при

внезапном торможении или на

склоне и опрокинуть его.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.08.2012 15:42:57

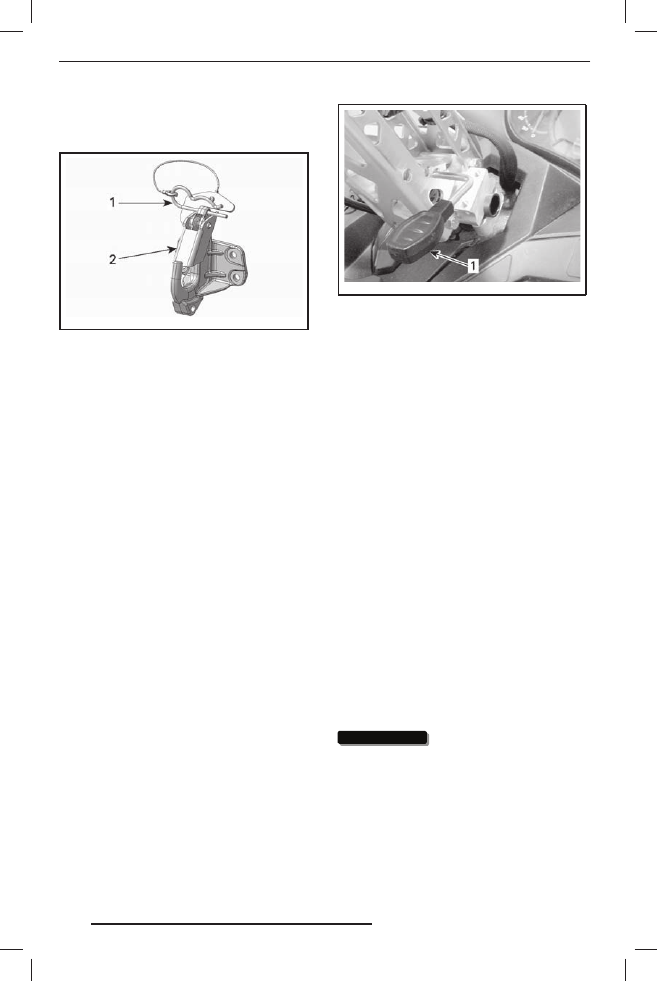

Сцепное устройство J-типа

(модели для Европейского рынка)

Присоединение к сцепному устройству

mmo2011-007-012_ a

1. Проволочный фиксатор
2. Предохранительная защёлка

1. Извлеките проволочный фиксатор.
2. Расположите проушину дышла буксируе-

мого оборудования над крюком сцепного
устройства.

3. Нажмите на дышло, отклонив предохра-

нительную защёлку.

4. Закрепите предохранительную защёлку,

установив проволочный фиксатор.

Отсоединение от сцепного

устройства

1. Извлеките проволочный фиксатор.
2. Нажмите на предохранительную защёлку

вперёд, чтобы снять дышло с крюка.

3. Отсоедините буксируемое оборудование.
4. Установите проволочный фиксатор на

место.

22) Регулировка положения

руля

EXPEDITION SE
На модели Expedition SE предусмотрена
возможность регулировки руля по высоте.
Регулировка выполняется в следующей по-
следовательности:
1. Потяните рычаг блокировки вверх.

mmo2010-002-004_ a

1. Рычаг блокировки механизма регулировки

положения руля.

2. Установите руль в нужное положение и за-

фиксируйте его, нажав рычаг блокировки.

ПРИМЕЧАНИЕ: На других моделях руль
может устанавливаться в необходимое
фиксированное положение, обращайтесь к
авторизованному дилеру Ski-Doo.

23) Лебёдка

ТОЛЬКО EXPEDITION SE
С данной моделью снегохода поставляется
лебёдка, которая может временно устанав-
ливаться в передней или в задней части
снегохода.

Хранение лебёдки

Лебёдка хранится в заднем багажном от-
делении.
Чтобы извлечь лебёдку необходимо открыть
крышку багажного отделения, см. выше гла-
ву «БАГАЖНОЕ ОТДЕЛЕНИЕ».
Погрузка лебёдки осуществляется в следую-
щей последовательности:
1. Откройте крышку багажного отделения,

см. главу «БАГАЖНОЕ ОТДЕЛЕНИЕ».

2. Установите пазы монтажного кронштейна

лебёдки на фиксаторы, расположенные
на днище багажного отделения, с левой
стороны.

ВНИМАНИЕ

Убедитесь, что трос

и электрические провода не зажа-

ты между лебёдкой и днищем ба-

гажного отделения.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.08.2012 15:42:57

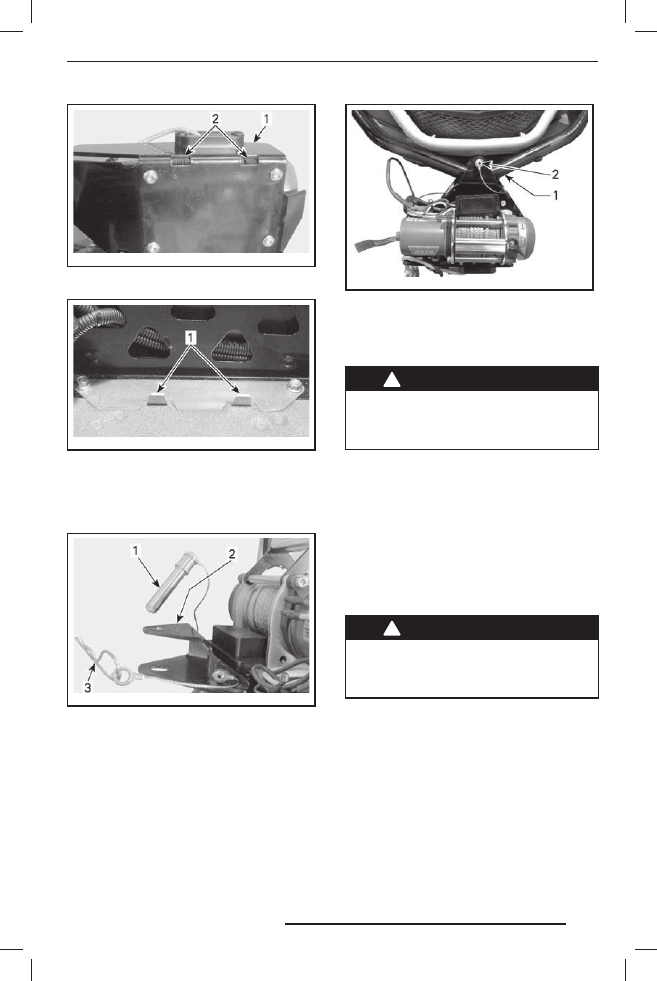

mmo2010-002-008_ a

1. Монтажный кронштейн
2. Пазы

mmo2010-002-009_ a

ВНУТРИ БАГАЖНОГО ОТДЕЛЕНИЯ
1. Выступы

3. Плотно закройте крышку багажного от-

деления.

Установка лебёдки на снегоход

mmo2010-002-005_ a

1. Палец
2. Крепёжный кронштейн
3. Проволочный фиксатор

Установка лебёдки на переднюю

часть снегохода

1. Расположите передний бампер между

верхней и нижней проушинами монтаж-
ного кронштейна лебёдки.

2. Вставьте палец в отверстия монтажного

кронштейна, чтобы он проходил позади
бампера.

mmo2010-002-006_ a

УСТАНОВКА НА ПЕРЕДНЮЮ ЧАСТЬ СНЕГОХОДА
1. Передний бампер
2. Палец

3. Зафиксируйте палец с помощью прово-

лочного фиксатора.

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается эксплуатация ле-

бёдки, если палец её крепления

не зафиксирован с помощью про-

волочного фиксатора.

Установка лебёдки на заднюю
часть снегохода
КРОМЕ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ
ДЛЯ ЕВРОПЕЙСКОГО РЫНКА
1. Установите монтажный кронштейн лебёд-

ки на сцепное устройство снегохода.

2. Вставьте палец в отверстия монтажного

кронштейна и сцепного устройства.

3. Зафиксируйте палец с помощью прово-

лочного фиксатора.

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается эксплуатация ле-

бёдки, если палец её крепления

не зафиксирован с помощью про-

волочного фиксатора.

МОДЕЛИ, ПРЕДНАЗНАЧЕННЫЕ
ДЛЯ ЕВРОПЕЙСКОГО РЫНКА
Наденьте нижнюю проушину монтажно-
го кронштейна лебёдки на крюк, см. главу
«СЦЕПНОЕ УСТРОЙСТВО». Операция сцеп-
ки подробно описана в главе «СЦЕПНОЕ
УСТРОЙСТВО» текущего раздела.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.08.2012 15:42:57

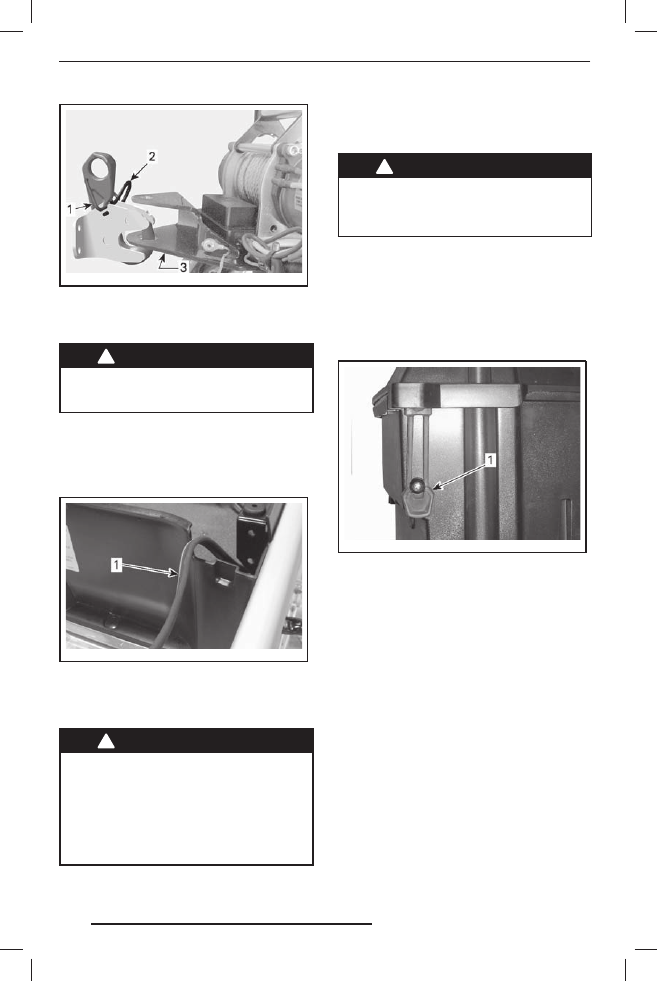

mmo2011-006-013_ a

1. Фиксатор
2. Проволочный фиксатор
3. Нижняя проушина крепёжного кронштейна

лебёдки

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается эксплуат ац ия

лебёдки, если её крюк не зафик-

сирован с помощью фиксатора.

Электрическое подключение

лебёдки

1. Проложите жгут проводов снегохода через

выборку в правой задней части багажного
отделения.

mmo2010-002-007_ a

ЗАДНЯЯ ЧАСТЬ БАГАЖНОГО ОТДЕЛЕНИЯ
1. Жгут проводов снегохода

2. Соедините жгут проводов снегохода со

жгутом проводов лебёдки.

ПРЕДОСТЕРЕЖЕНИЕ

См. документацию производите-

ля (РУКОВОДСТВО ПО УСТАНОВ-

КЕ И ОСНОВНЫЕ УКАЗАНИЯ ПО

ЭКСПЛУАТАЦИИ ЛЕБЁДКИ ), по-

ставляемую со снегоходом. Всег-

да соблюдайте правила техники

безопасности, приве дённые в

соответствующих Руководствах.

Эксплуатация лебёдки

См. документацию, предоставляемую про-
изводителем лебёдки.

ПРЕДОСТЕРЕЖЕНИЕ

Всегда соблюдайте правила тех-

ники безопасности, приведённые

в документации, которая предо-

ставлена производителем лебёдки.

24) Багажный кофр

EXPEDITION SE

Открывание/закрывание крышки

кофра для перевозки грузов

Чтобы открыть крышку, освободите оба ре-
зиновых фиксатора и поднимите крышку
вверх.

mmo2010-002-011_ a

1. Резиновый фиксатор

При закрывании крышки необходимо обе-
спечить попадание выступов на крышке в
резиновые втулки кофра. Закрепите рези-
новые фиксаторы.

Снятие/установка багажного кофра

Чтобы снять кофр со снегохода откройте
крышку и выверните четыре винта его кре-
пления к задней багажной площадке. Хра-
ните винты для последующей установки
кофра.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.08.2012 15:42:57
