Снегоход Ski-Doo Expedition SE LE. Инструкция - часть 11





41

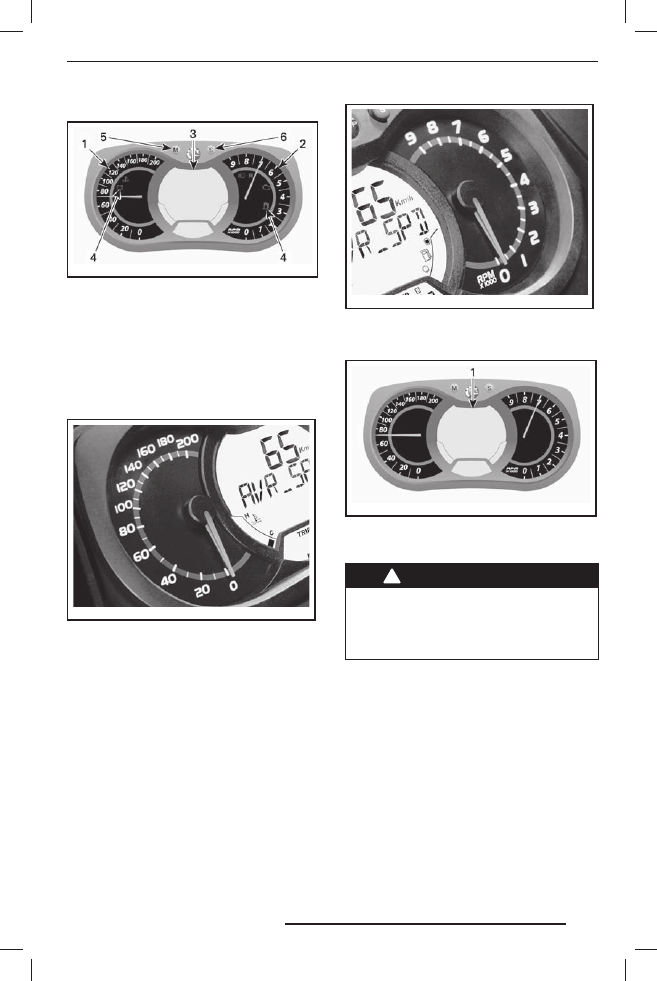

Описание информационного центра

mmo2007-009-066_ ab

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФ РО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Спидометр
2. Тахометр
3. Многофункциональный цифровой дисплей
4. Сигнальные лампы
5. Кнопка MODE
6. Кнопка SET

1) Спидометр

Отображает скорость движения снегохода.

mmo2008-007-01 7

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения коленчато-
го вала двигателя в оборотах в минуту (об/
мин). Для получения фактической частоты
вращения коленчатого вала необходимо по-
казания прибора умножить на 1000.

mmo2008-007-01 8

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3)  Многофункциональный

цифровой дисплей

mmo2007-009-066_ u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФ РО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установ-

ки  режимов  информационного

центра во время движения снего-

хода — это может привести к по-

тере контроля над снегоходом.

Многофункциональный дисплей использу-
ется для:
–  отображения сообщения «WELCOME» при

активации электрооборудования;

–  отображения сообщения распознавания

ключа;

–  отображения различных параметров, вы-

бранных водителем;

–  активации и изменения параметров раз-

личных функций или режимов работы;

–  отображения сообщений, отображаемых в

виде бегущей строки, об активированных
функциях или неисправностях;

– отображения кодов неисправностей.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.08.2012   15:42:56

42

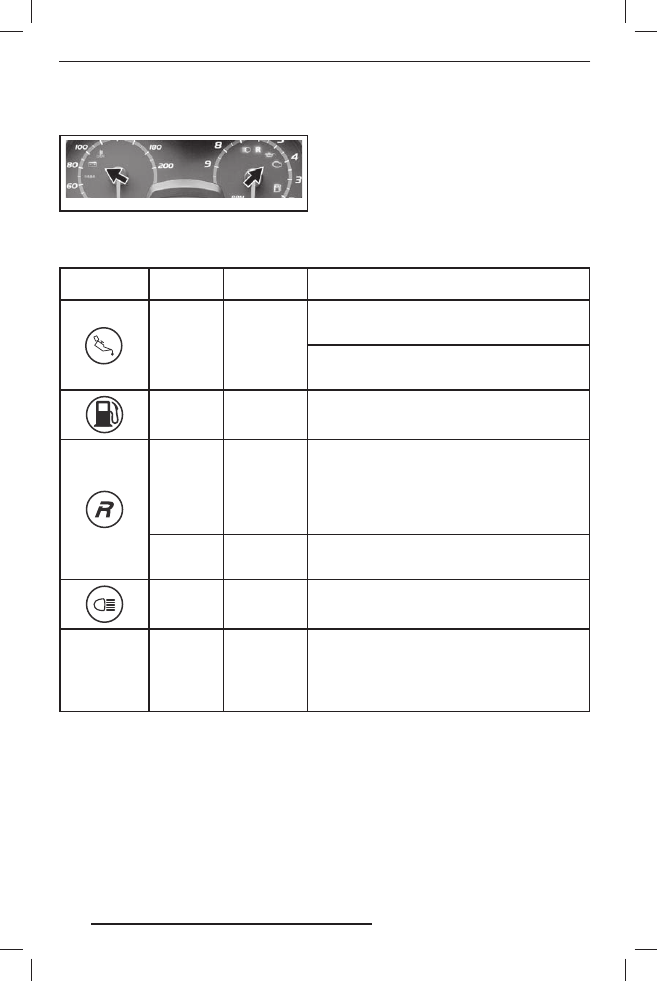

4)  Сигнальные лампы

и предупреждающие сообщения

mmo2008-003-024_ a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено в таблице. Для получения более подробной инфор-
мации о сигнальных лампах см. раздел «СИСТЕМА МОНИТОРИНГА».

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ДИСПЛЕЙ

СООБЩЕНИЙ

ОПИСАНИЕ

Четыре

коротких

звуковых

сигнала

каждые 5

минут

LOW OIL

Двухтактные двигатели: Низкий уровень инжекционно-
го  масла.  Остановите  снегоход  в  безопасном  месте  и
долейте инжекционное масло.

Четырехтактные двигатели: Для получения более под-
робной информации обратитесь к разделу «СИСТЕМА
МОНИТОРИНГА».

Низкий уровень топлива. Дисплей показывает одно де-
ление. Дозаправьте топливо как можно раньше.

Продолжи-

тельные

сигналы,

повторяю-

щиеся с

небольшой

частотой

REVERSE

Включён реверс.

3 коротких

звуковых

сигнала

REV. FAIL

Режим реверса не включился — попытайтесь снова.

Включён дальний свет фар.

WARM UP

Двигатель и/или инжекционное масло нуждаются в про-
греве перед началом работы. Частота вращения прину-
дительно ограничена до момента достижения необхо-
димой температуры (до 10 минут во время движения).
Режим прогрева может включиться после перезапуска,
при эксплуатации при очень низких температурах.

5) Кнопка MODE (M)

Кнопка используется для просмотра показаний многофункционального дисплея.
ПРИМЕЧАНИЕ: Можно также пользоваться кнопкой MODE (M) на многофункциональном
переключателе, которая имеет аналогичное назначение.

6) Кнопка SET (S)

Кнопка используется для просмотра, настройки и сброса параметров, отображаемых на
многофункциональном дисплее.
Для сохранения настроек двигатель должен быть запущен.
ПРИМЕЧАНИЕ: Можно также пользоваться кнопкой SET (S) на многофункциональном пере-
ключателе, которая имеет аналогичное назначение.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.08.2012   15:42:56

43

Функциональные возможности информационного центра

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ НА ЦИФРОВОМ ДИСПЛЕЕ

ФУНКЦИИ

EXPEDITION LE

600 HO E-TEC

EXPEDITION LE

1200 4-TEC

EXPEDITION SE

600 HO E-TEC

EXPEDITION SE

1200 4-TEC

A) Спидометр

Отображается по умолчанию

B) Тахометр (об/мин)

X

X

X

X

C) Одометр

X

X

X

X

D)  Счётчик пробега за по-

ездку «A» или «B»

X

X

X

X

E) Счётчик моточасов

X

X

X

X

F) Часы

X

X

X

X

G) Уровень топлива

X

X

X

X

H) Альтиметр

X

N.A.

X

N.A.

I)  Интенсивность обогрева

рукояток

X

X

X

X

J)  Интенсивность обогрева

рычага дроссельной за-
слонки

X

X

X

X

K) Средний расход топлива

X

X

X

X

L) Общий расход топлива

X

X

X

X

M) Отображение сообщений

X

X

X

X

N)  Температура охлаждаю-

щей жидкости

X

X

X

X

O) Пневматическая подвеска

N.A.

N.A.

X

X

P)  Режим консервации дви-

гателя E-TEC

X

N.A.

X

N.A.

X = символом X обозначаются стандартные функции;
Opt = дополнительное оборудование
N.A. = не доступно

Когда происходит первое включение информационного центра, цифровой дисплей по умол-
чанию отображает последний выбранный параметр.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.08.2012   15:42:57

44

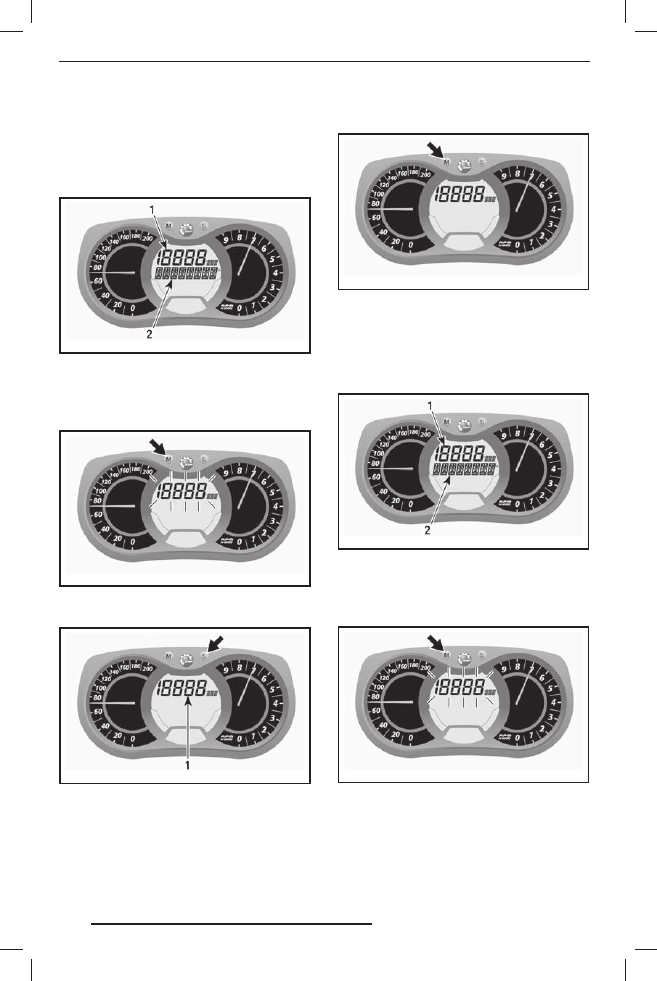

A) Спидометр

В дополнение к аналоговому спидометру
скорость  также  может  отображаться  на
многофункциональном дисплее.
Скорость может отображаться как на дис-
плее 1, так и на дисплее 2.

mmo2007-009-066_ q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2

Для выбора дисплея нажмите кнопку MODE
(M), затем выполните следующее:

mmo2007-009-066_ m

При мигающем дисплее нажимайте кнопку
SET (S) для выбора режима спидометра.

mmo2007-009-066_ n

1. Режим спидометра

Для подтверждения выбора режима нажми-
те кнопку MODE (M) или подождите 5 секунд.

mmo2007-009-066_ o

В) Тахометр (об/мин)

В дополнение к аналоговому тахометру ча-
стота вращения также может отображаться
на многофункциональном дисплее.
Частота вращения может отображаться как
на дисплее 1, так и на дисплее 2.

mmo2007-009-066_ q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2

Для выбора дисплея нажмите кнопку MODE
(M), затем выполните следующее:

mmo2007-009-066_ m

При мигающем дисплее нажимайте кнопку
SET (S) для выбора режима тахометра.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.08.2012   15:42:57
